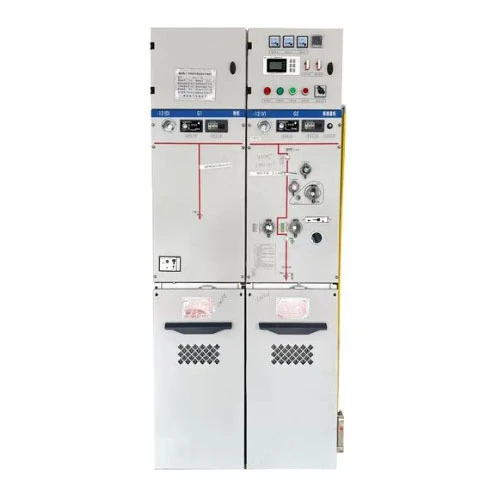

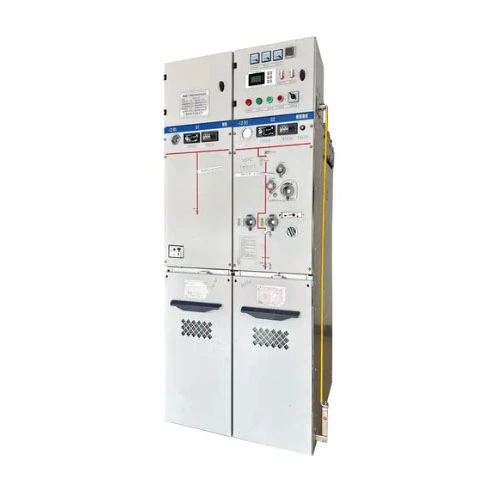

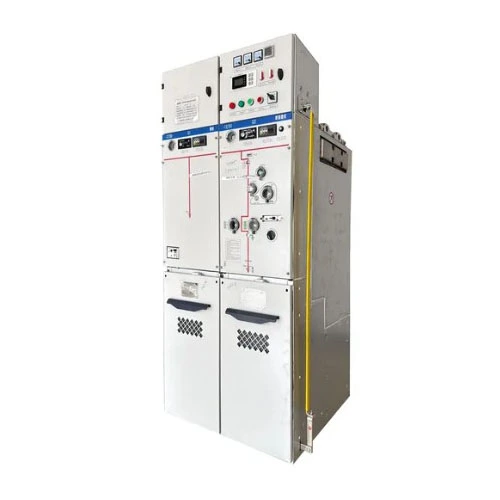

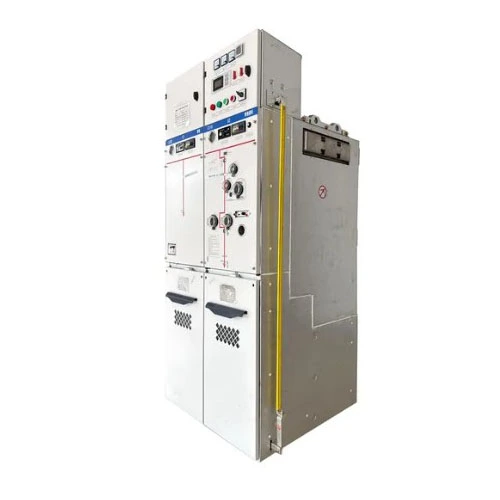

SF6 gas isolatua RMU metalezko konmutagailu trinkoa

SF6 Gas isolatuta dagoen RMU metalezko etengailu trinkoa potentzia banatzeko unitate osoa da, tentsio handiko konmutazio-gailuak, bus-barrak, lurrerako etengailuak eta beste oinarrizko osagai batzuk SF6 gasez betetako bitarteko isolatzaile gisa betetako altzairu herdoilgaitzezko gas depositu baten barruan.

Produktu hau 12kV/24kV-ko potentzia sistemetan erabiltzen da batez ereeraztun-unitate nagusia (RMU)aplikazioak edo terminal potentziaren banaketa.

Zer egin dezake?

Besterik gabe, potentzia banaketa, kommutazioa, babesa eta kontrola ahalbidetzen ditu. Funtzio espezifikoak honako hauek dira:

1. Karga-korrontea egitea eta etetea - linearen aldaketa normala.

2. Zirkuitu-labur-korrontea sortu eta haustea - fusibleekin edo etengailuekin konbinatuta, azkar moztu zirkuitua akatsetan, transformadoreak eta lineak babesteko.

3. Isolamendua eta lurreratzea - ​​deskonexio-puntua eta lurrerako funtzio ikusgaia eskaintzen ditu mantentze-langileen segurtasuna bermatzeko.

4. Kableen konexioa eta babesa - sarrerako/irteerako unitate gisa jarduten du, kable-linei gainkorronte eta zirkuitu-laburren babesa eskainiz.

Erabat zigilatutako eraikuntzari esker, produktu hau bereziki egokia da ingurune gogorretarako (adibidez, altitude handia, hezetasuna, gatz-ihindura, hauts handia) edo lurzoruaren mugak diren tokietarako (adibidez, merkataritza-zentroak, egoitza-multzoak, parke eolikoak). Airearekin isolatutako eraztun-unitate nagusi tradizionalen ordezko ezin hobea da.

Produktuaren parametroa (zehaztapena)

Honako hauek dira SF6 Gas isolatutako RMU metalezko konmutagailu itxiaren parametro tekniko estandarrak.Lugao Power Co., Ltd.:

Produktuen Ezaugarri eta Aplikazioa (Galdera eta Erantzun formatua)

1.G.: Zein da SF6 Gas isolatutako RMU metalezko etengailu itxi honen ezaugarririk handiena?

A: Ezaugarririk handiena muturreko trinkotasuna eta guztiz isolatutako diseinua da. Airearekin isolatutako RMU tradizionalekin alderatuta, gure produktuak bolumena % 70 gutxi gorabehera murrizten du errendimendu elektriko handiagoa mantentzen duen bitartean. Tentsio handiko pieza guztiak guztiz zigilatzen dira altzairu herdoilgaitzezko gas-tanga baten barruan, kanpoko kondentsazioek, kutsadurak edo animalia txikiek eraginik gabe --- 30 urteko mantentze-lanik gabeko funtzionamendua lortuz. Gainera, gure SF6 isolatutako eraztun-unitate nagusiak diseinu modularra du, sarrera/irteerako unitateak, neurketa unitateak, PT unitateak eta abar konbinazio malgua ahalbidetuz, erabiltzailearen eskakizunen arabera.

2.G.: Zenbateraino da fidagarria ingurune gogorretan?

A: Oso fidagarria. Gas-depositua laser bidezko soldadura eta helio-ihesak hautematea erabiliz fabrikatzen da, urteko isuri-tasa % 0,1etik beherakoa izanik, epe luzerako SF6 gasaren presioaren egonkortasuna bermatuz. Nahiz eta -40 °C-ko hotz handian edo +55 °C tenperatura altuan, edo 3000 metroko altueran, gure produktuak bere isolamendu mailari eutsiko dio. Bezero askok RMU etengailu trinko hau kostaldeko parke eolikoetan eta meategietan instalatu dute, eta urteetan zehar funtzionatu izan duen isolamendu-jaitsierarik gabe.

Q3: Zein segurtasun diseinu ditu produktuak?

A: Segurtasuna da gure lehentasun nagusia. Produktuak "bost prebentzioko" interblokeo-sistema du (disengailuaren funtzionamendu okerra eragozten du, kargapean isolatzaileak aldatzea eragozten du, lurrerako etengailua martxan dagoenean ixtea eragozten du, lurra itxita dagoenean energitzea eragozten du eta konpartimentu bizidunetan sartzea eragozten du). Gainera, gas-deposituak IAC AFLR 20kA/1s-eko arku-matxuraren barne-kalifikazioa du, presio arintzeko kanalekin arku-energia itxituratik kanpoko eremu seguru batera bideratzen dutenak. Eragiketa-paneleko behaketa-leiho batek isolamendu-hutsunearen egoeraren ikuspegi argia eskaintzen du.

4.G.: Zein aplikazio-eszenatoki zehatzetarako da egokia?

A: Gure produktua oso erabilia da agertoki hauetan:

● Hiri-etxebizitza multzoak, merkataritza-eraikinak---azpiestazioetan sarrera- eta banaketa-unitate nagusi gisa, solairuko espazioa aurreztuz.

● Parke eolikoak, zentral fotovoltaikoak --- RMU unitate gisa azpiestazio trinkoen barruan, tenperatura aldakuntzak jasaten.

● Industri parkeak, lantegiak --- transformadore txiki eta ertainen babesa, ohiko uzteko fusibleak ordezkatuz.

● Metroak, tunelak, aireportuak---fidagarritasun handiko elikadura-hornidura-nodoak porrot-tasa baxuak behar dituztenak.

● Datu-zentroak---Hornikuntzaren jarraipenerako baldintza oso altuak dituzten A-mailako kargak, automatizazioarekin egonean energia-transferentzia automatikoa ahalbidetuz.

● Meategiak, portuak --- hautsez betetako ingurune hezeak, non guztiz zigilatutako eraikuntza abantaila argia den.

SF6 Gas isolatutako RMU metalezko etengailu trinkoen unitate bat edo ehunka unitate behar dituzun ala ez, irtenbide estandarizatuak edo pertsonalizatuak eman ditzakegu.

Produkzioaren xehetasunak (lehiakideekiko abantailak)

Konparaketa xehatua: Lugao Power vs. Marka arruntak

Gure oinarrizko bereizketa abantailak:

1. Benetan "mantentzerik gabekoa": marka arruntek mantentzerik ez dutela diote, baina urteko gas-ihesak % 1 baino gehiago dituzte, eta 3-5 urtean behin berriro bete behar dute.Lugao Powerzigilu bikoitzeko eraztun bat + metalezko zigilu gogorraren egitura erabiltzen du urteko isurketa-tasa ≤0,1ekoa - diseinuaren bizitzan ez da berriro bete behar.

2. Muturreko ingurunearen moldagarritasuna: gure produktuak -45 °C tenperatura baxuko eta +60 °C tenperatura altuko motako probak gainditu ditu, eta 720 orduko gatz spray probak (arrunta = 96 ordu) - kostaldeko eta alpetar eskualdeetarako egokiak.

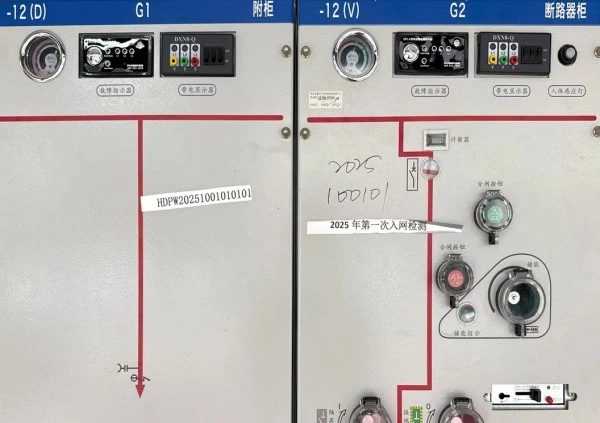

3. Erabiltzaile erraza den funtzionamendua: etengailuen posizioak, lurreratze-egoera eta ireki/itxitako egoerak kolorez kodetuta daude panelean, eta funtzionamendu-heldulekuak indar-feedbacka ematen du funtzionamendu okerrak saihesteko.

4. Zirkuitu-labur-jasateko gaitasun handiagoa: estandarrak 20kA/3s behar ditu; 25kA/3s-ko marjina eta 63kA-ko erresistentzia gailurrarekin diseinatzen dugu --- industriako batez bestekoak % 15 gaindituz.

Maiz egiten diren galderak (FAQ)

1.G.: SF6 gasa isolatuta dagoen RMU metalezko etengailu trinko honetan SF6 gasa ingurumena errespetatzen al da? Geroago kenduko al da?

E: Gaur egun, SF6 gas isolatzaile onena izaten jarraitzen du, baina dagoeneko garatu ditugu bertsio ekologikoak (C4 edo aire lehorra). Erosi duzun unitatearen gas depositua oso ondo itxita dago, 30 urteko funtzionamenduan zehar gutxieneko isuriarekin. Etorkizunean erreforma ekologiko bat behar izanez gero, gas-tanga ordezkatzeko zerbitzu osoa eman dezakegu.

Q2: Zer egin behar dut gasaren presioa jaisten bada funtzionamenduan?

A: Gure produktua gas-dentsitate-neurgailu batekin dator estandarra (presio baxuko alarma kontaktuarekin). Presioa 0,25 bar-era (erlatiboa) jaisten denean, alarma-seinalea bidaltzen da kontrol-sistemara. Une horretan, elektrizitatea eten bat eskatu behar da, eta gure salmenta osteko taldea bisitatuko du ihesak ikusteko eta SF6 betetzeko. Egoera normalean, isurketak direla eta berriro betetzea ez da ia inoiz beharrezkoa.

3.G.: Egoki al daiteke produktua lehendik dauden banaketa automatizazio sistemetara?

A: Erabat. Gure SF6 gasa SF6 Gas isolatuta dagoen RMU trinko honetan DTU interfazeekin eta funtzionamendu-mekanismo elektrikoetarako espazioarekin gordeta dago. Modulu elektriko bat eta kontrol-kableak gehituz, IEC 60870-5-101/104 edo Modbus komunikazio-protokoloetara konekta daiteke urruneko irekiera/itxiera, korronte/tentsioko irakurketa eta akatsen adierazleen igoera lortzeko.

Zergatik aukeratu Lugao Power?

2016an sortua:Lugao Power tentsio ertaineko eta altuko potentzia transmititzeko eta banatzeko ekipoen fabrikatzaile profesionala da, bere fabrika propioa eta I+G, ekoizpen eta salmenta gaitasun integratuak dituena.

3.000 m²-ko fabrikazio instalazioa:Gure produkzio-instalazioak potentzia-transformadoreak, RMUak, etengailuak eta beste energia banatzeko ekipoen fabrikazioa, muntaketa, ikuskapena eta probak onartzen ditu.

Hornitutako 30 herrialde baino gehiago:Lugao Power produktuak 30 herrialde baino gehiagotara esportatu dira, sare elektrikoa, industria, azpiegitura, energia berriztagarriak eta nazioarteko beste proiektu batzuetarako.

ISO9001 eta SGS Ziurtagiria:Gure kalitatearen kudeaketa eta ekoizpen prozesuak ISO 9001 eta SGS ziurtagirien bidez onartzen dira. Produktu aplikagarriak CE eta CCC ziurtagiriekin ere eskuragarri daude.

60+ langile teknikoak:Gure talde teknikoak produktuen diseinua, proiektuaren konfigurazioa, soluzio pertsonalizatuak eta dokumentazio teknikoa onartzen ditu potentzia banatzeko eskakizun desberdinetarako.

Fabrikaren Zuzeneko Proiektuaren Laguntza:Produktuen hautapenetik eta diseinu teknikotik fabrikazio, proba, entrega eta salmenta osteko laguntzara arte, Lugao Power-ek laguntza integratua eskaintzen du energia banatzeko proiektu globaletarako.
