Low Gas Interlock System metalezko RMU itxia

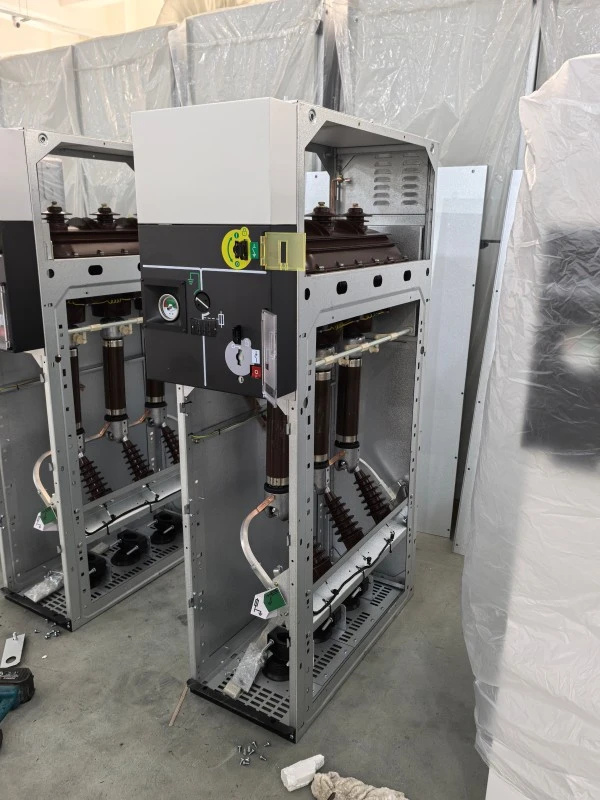

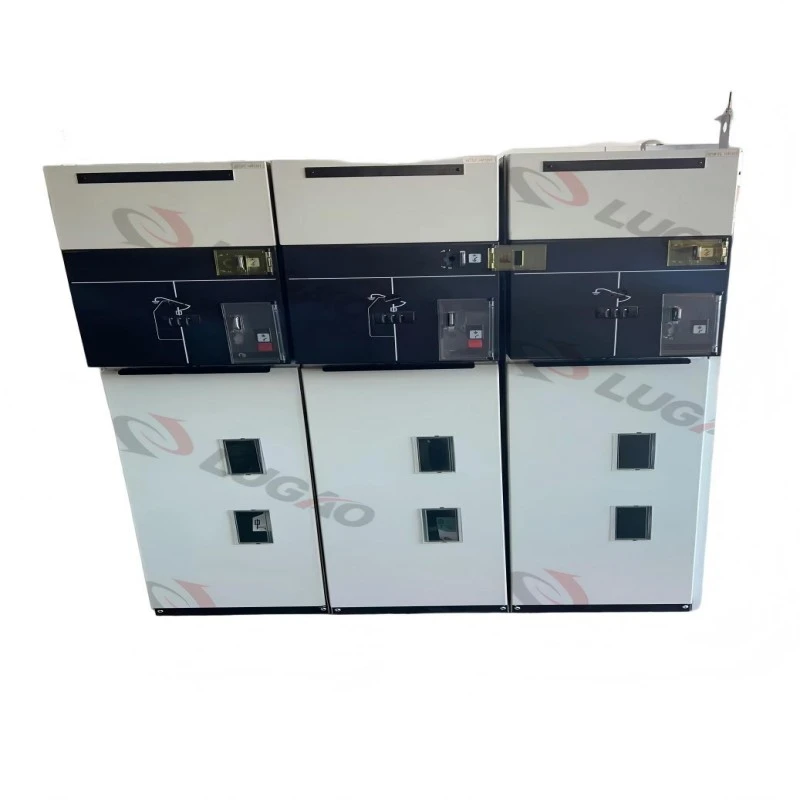

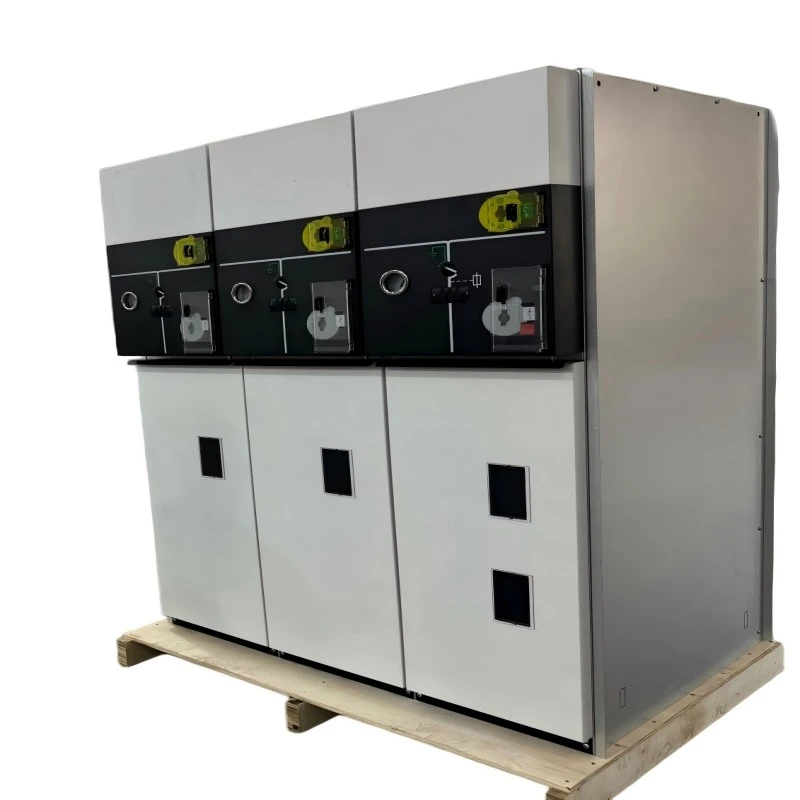

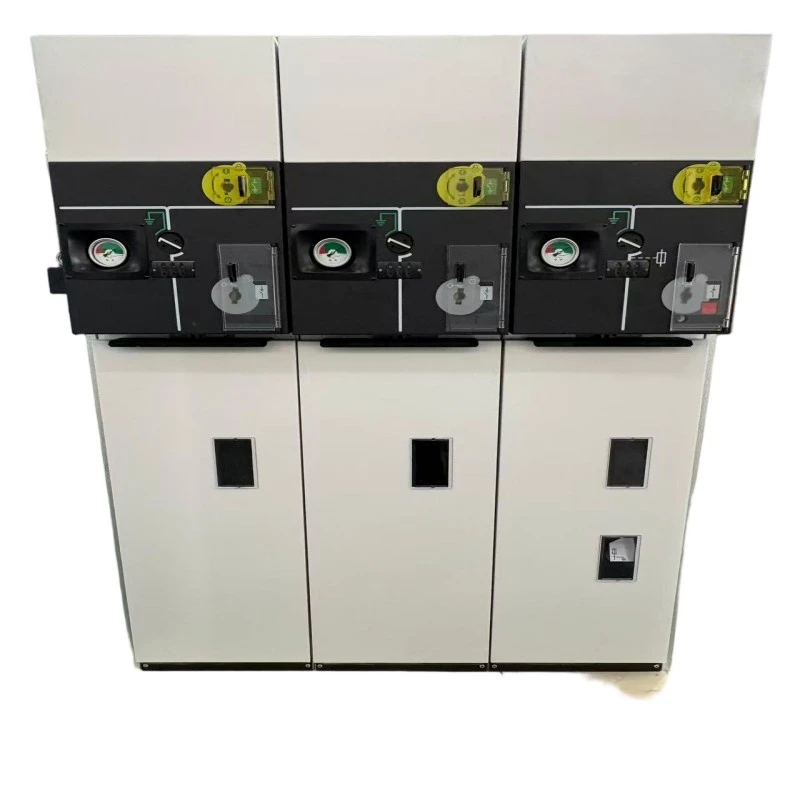

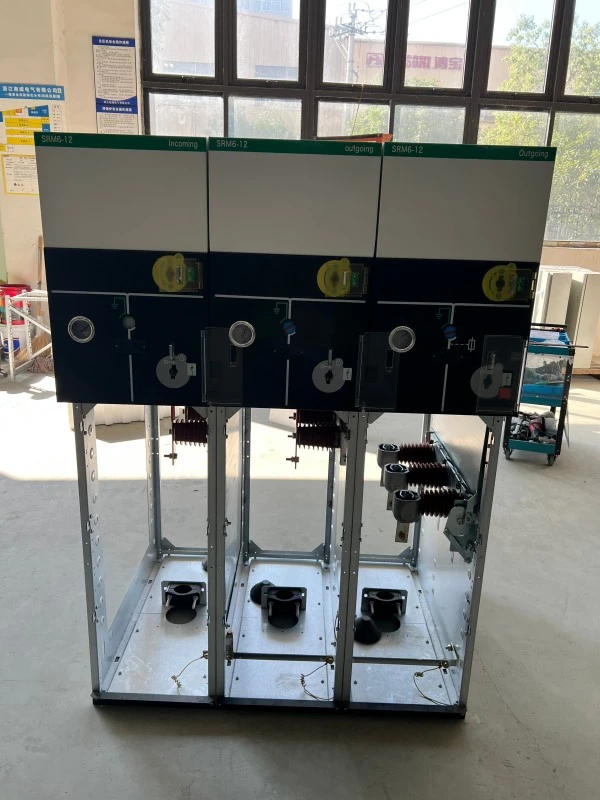

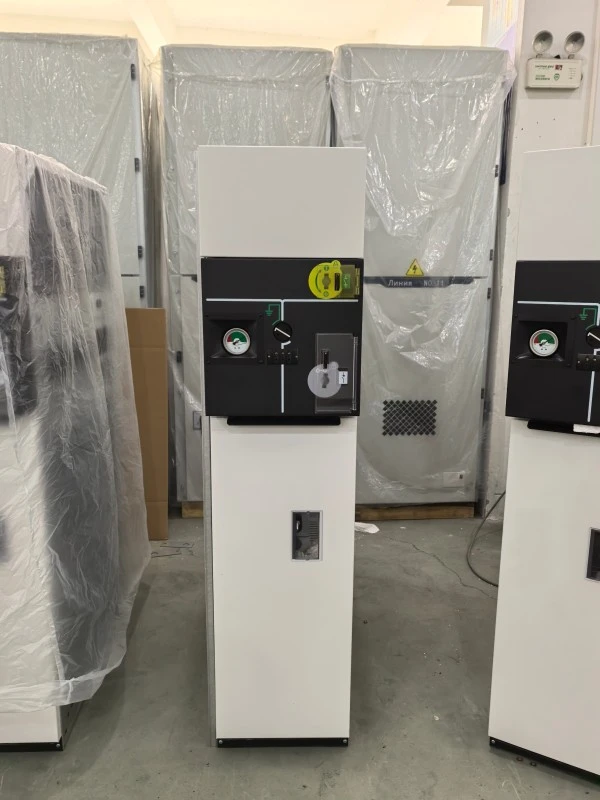

Low Gas Interlock System metalezko RMU itxia (Eraztun Unitate Nagusia) fabrikan muntatutako eta mota probatutako etengailu bat da, tentsio ertaineko banaketa-sareetarako diseinatua (24 kV arte). SF6 isolatutako edo SF6rik gabeko gasaren teknologia konbinatzen du, presio baxuko gasaren interblokeo sistema mekaniko eta elektriko batekin.

Zer egiten du:

RMU-k eraztun-sareetako transformadoreak eta kable zirkuituak modu seguruan konektatzen, isolatzen eta babesten ditu. "Low Gas Interlock System"-ek automatikoki eragozten du funtzionamendua (itxitzea edo lurreratzea) barneko gasaren presioa atalase seguruen azpitik jaisten denean, barne-arku-arriskuak ezabatuz, indar dielektriko nahikoa ez delako. Metalez itxitako eraikuntzak babes fisiko sendoa eta blindaje elektromagnetikoa eskaintzen ditu.

Funtzio nagusiak:

● Karga egitea/haustea

● Lurraren etengailuaren funtzionamendua interblokeoarekin

● Akatsen korrontearen babesa (fusiblearekin edo errelearekin)

● Gasaren presio baxuko alarma eta blokeoa

● Itxitura metalikoaren azpian ikus daitekeen isolamendua

Lugao Power-en metalezko RMU itxitako Low Gas Interlock System bakoitzak IEC 62271-200 eta GB/T 3906 arauak betetzen ditu, sare adimendunetan integraziorik gabekoa bermatuz.

Produktuaren parametroa (zehaztapena)

Produktuen Ezaugarri eta Aplikazioa

Oinarrizko ezaugarriak (galderak eta erantzunen atalarekin)

1. Ezaugarri: Gas Presio baxua elkarlokatzeko mekanismoa

Gasaren dentsitatea nahikoa ez denean ixtea edo lurreratzea eragozten du.

Blokeo mekanikoa + kontaktu laguntzailearen feedbacka RTUrako.

2. Ezaugarri: Metal itxia, guztiz zigilatutako depositua

Altzairu herdoilgaitzezko depositua laser bidezko soldadurarekin.

Ez dago kanpotik agerian dauden zati bizirik.

3. ezaugarria: Interblokeo mekaniko/elektriko integratuak

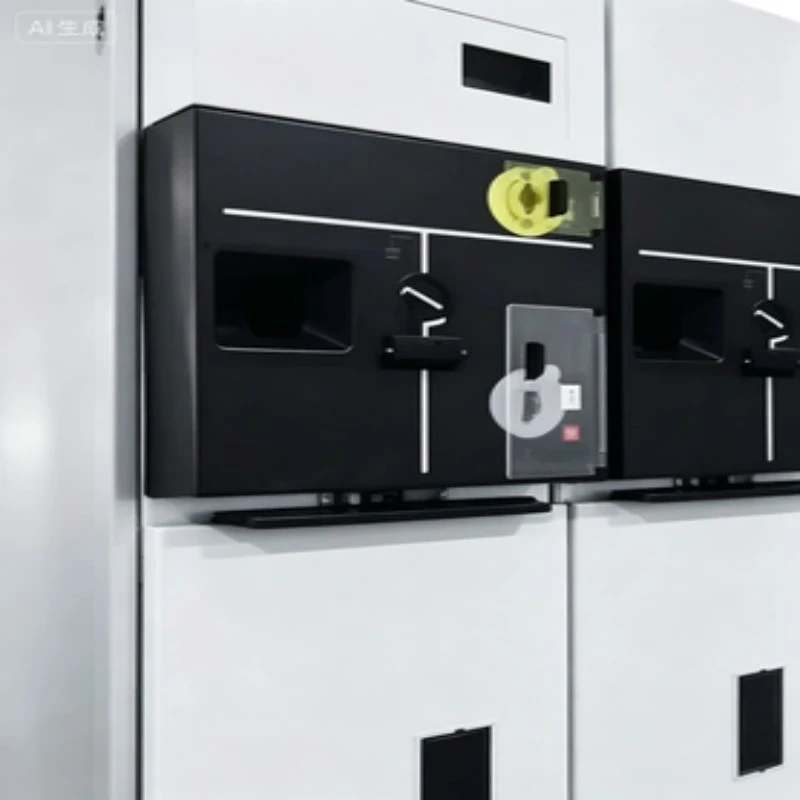

●Karga etengailua – lurra – aurreko estalkia interblokeatzeko katea.

Giltzarrapo eta giltzarrapo xedapenak.

4. Ezaugarri: Diseinu trinkoa eta modularra

Unitate bakoitzeko 375 mm-ko zabalera.

Bi aldeetatik zabal daiteke.

5. Ezaugarria: Mantentze-lan egokia den gas-sistema

Auto-zigilatzeko balbulak; gasaren presio-neurgailua gorriz markatutako presio baxuko zona duena.

Aplikazioak

1. Bigarren mailako banaketa-sareak (etxebizitza eta merkataritza-konplexuak)

2. Energia eolikoa/eguzki-energia biltzeko estazioak (ingurumen egokitzapena)

3. EV kargatzeko guneko kommutagailu gelak

4. Datu-zentroko babeskopien elikadura

5. Industri lantegiko eraztun-sareak

Galderak eta erantzunak --- Produktuaren ezaugarria Deep Dive

Q1: Gas baxuko interblokeoak funtzionamendu-abiadura normalean eragiten al du?

A: Ez. Presio arruntean, interblokeoa gardena da. Gas-ihesak gertatzen direnean (adibidez, zigiluaren zahartzearen ondorioz) sarraila sartzen da, normalean 10 urte baino gehiago igaro ondoren. Zero atzerapen gehitzen du errutina aldatzean.

Q2: Zein da gasa betetzeko tarte tipikoa?

A: SF6 bertsiorako, > 20 urte baldintza normaletan. Gas baxuko blokeoak alarma bat piztuko du maila kritikoa baino askoz lehenago, planifikatutako mantentze-lanak ahalbidetuz.

3.G.: Low Gas Interlock System metalezko RMU egokia al da sare adimendunen automatizaziorako?

A: Erabat. Unitate bakoitzak gas baxuko alarmarako, blokeo-egoerarako eta etengailu-posiziorako kontaktu osagarriak eskaintzen ditu --- IEC 61850-rekin bateragarriak RTU bidez.

Ekoizpen Xehetasunak

Fabrikazio-prozesua

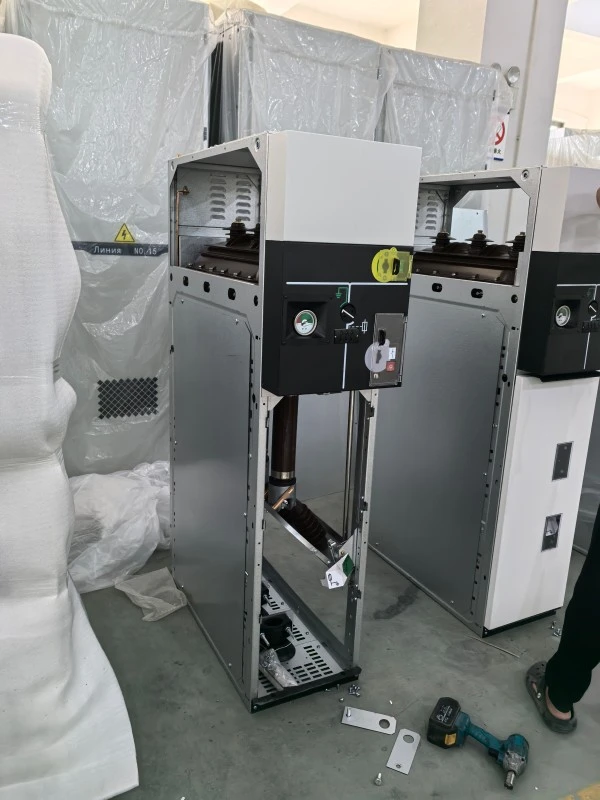

●Lugao Power Co., Ltd.-k ekoizten du Low Gas Interlock System metala itxitaRMU100.000 klaseko gela garbi batean gasa betetzeko. Ekoizpen-urrats nagusiak:

1. Deposituaren laser bidezko ebaketa eta soldadura robotikoa --- helio-ihesaren proba (<1 × 10⁻⁶ mbar·L/s).

2. Hutsean lehortzea eta desgasifikazioa --- hezetasun edukia ≤10ppm.

3. Blokeo mekanikoaren muntaia --- 5000 zikloko erresistentzia proba.

4. Gas baxuko interblokeoaren kalibrazioa --- doitasuneko presio-interruptoreak eta cam-mekanismoak erabiliz.

5. Azken proba elektrikoa --- potentzia-maiztasunaren jasapena (42kV/1min 12kV-ko unitateetarako).

6. Serie-zenbaki esklusiboa --- lehengaien ziurtagirietan traza daiteke.

Kalitate Kontrola

RMU bakoitzari %100eko fabrikako onarpen proba (FAT) jasaten zaio IECren arabera.

●How gas interblokeo funtzioa hiru presio puntutan egiaztatuta: normala, alarma, blokeoa.

Deskarga partzialeko neurketa <5pC 1,2Ur-tan.

Ziurtagiriak eta Kalitate Bermea

Zergatik aukeratu Lugao Power Co., Ltd.?

● 15 urte baino gehiago tentsio ertaineko konmutagailuetan.

● Bizi-zikloko laguntza: ordezko piezak 10 urtez bermatuta.

● Ingeniaritza pertsonalizatua: gehitu urruneko gas baxuko monitorizazioa, berogailua edo CTak.

"Lugao-ko Low Gas Interlock System metalezko RMU bat erosten duzunean, produktu bat ez ezik, sareko segurtasunean bazkide bat ere lortzen duzu".

Paketatzea eta entrega

Enbalajea

1. Banakako RMU: PE poltsa antiestatiko batean itxita + lehorgailua.

2. Kuxin: 30 mm-ko EPE aparra egurrezko kutxa barruan.

3. Kanpoko kaxa: Bero bidez tratatutako egurra (esportatzeko ISPM-15 betetzen duena).

4. Markaketa: Hauskorra, grabitate-zentroa, gasez betetako etiketa, interblokeoaren abisua.

Entrega

1. Portua: Shanghai / Ningbo.

2. Epea: 25 lanegun 630A unitate estandarrentzat (lagin eskaera 15 egun).

3. Bidalketa agiriak: Paketatze-zerrenda, faktura komertziala, karga-agiria, proba-txostenak, interblokeoaren kalibrazio-ziurtagiria.

Gasa garraiatzeko oharra

SF6 edo eko-gas betetako unitateak "arriskutsuak ez diren salgai" gisa bidaltzen dira NBE 3166 (gasarekin makineria) arabera. Balbula guztiak itxita eta babestuta.

Ohiko galderak

Q1: Zein da Low Gas Interlock System metalezko RMUren berme-aldia?

E: Lugao Power-ek 12 hilabete ematen ditu martxan jartzeko datatik edo 18 hilabete bidalketatik (lehenago dagoena). Gas baxuko blokeo-mekanismoa 5 urtez estalita dago.

2.G.: Gas baxuko blokeoa saihestu al daiteke larrialdi batean?

A: Ez-diseinua. Bypass-ek segurtasuna garaituko luke. Horren ordez, aldi baterako gasa betetzeko kit bat eskaintzen dugu 30 minutuko epean presioa berreskuratzeko. Jarraitu beti blokeo-etiketa.

Q3: Instalaziorako prestakuntza ematen al duzu?

A: Bai. Urruneko bideo orientazioa doan eskaintzen dugu eta 10 unitatetik gorako eskaeretarako tokiko prestakuntza eskaintzen dugu.

Q4: Nola egiaztatzen dut gas baxuko interblokeoaren funtzioa instalatu aurretik?

A: Erabili probako ataka gas-dentsitate-monitorean. Askatu gasa poliki-poliki: alarma-atalasean (0,03 MPa) alarma-errele bat entzungo duzu; blokeoaren atarian (0,02 MPa) etengailuaren funtzionamendu-ardatzak mekanikoki blokeatzen du. Hau gure fabrikako bideoan erakusten da.

5.G.: RMU hau SF6rik gabeko gasarekin bateragarria al da?

A: Bai. Lugao Power-ek Low Gas Interlock System metalezko RMU bat eskaintzen du N2/SF6 nahasketarekin (%70/%30) edo C4-FN oinarritutako gasarekin. （Gasaren bitartekoa eta interblokeoaren atalaseak hautatutako isolamendu-sistemaren arabera konfiguratzen dira.）Blokearen presioaren atalaseak berriro kalkulatzen dira gas mota bakoitzerako.
