Babes-erreleek 0,1 segundoko leiho kritikoan matxura bat garbitzen ez dutenean, ondoriozko arku-distirak busbarrak lurrundu ditzake eta azpiestazioen itzalaldi katastrofikoak eragin ditzake. Lugao Power Co., Ltd.-k Txinan oinarritutako Switchgear ekoizle espezializatu gisa jarduten du, banaketaren ahultasun horiek ezabatzen ditu metalezko itxiturako kommutagailu sistemen bidez, IEC ziurtagiria duten eta zorrotz probatutako gure sistemen bidez. 2016az geroztik, gure ISO9001 eta SGS ziurtagiria duten instalazioek airez eta gasez isolatutako kommutagailuak entregatu dituzte, zerbitzu publikoak, EPC kontratistak eta industria instalazioak babesteko eta kontrolerako irtenbide fidagarriak eta plug-and-play dituztenak, tokian bertan martxan jartzeko denbora % 50eraino murriztuz.
Switchgear hornitzaile kualifikatuak ebaluatzean, ingeniaritza-kontratazio-taldeek maiz galdetzen dute: AIS edo GIS teknologia zehaztu behar al dugu gure azpiestaziorako? Erantzuna eskuragarri dagoen gunearen eremuaren, ingurumen-baldintzen eta epe luzerako mantentze-estrategiaren araberakoa da.
Aire isolatuta dagoen kommutagailuak (AIS) egitura tradizionala eta gardena du, deskonexio-puntu ikusgaiak eta bus-barra irisgarriak dituena. Diseinu honek ikuskatzeko erraztasuna, mantentze erraza eta kostu-eraginkortasuna lehenesten ditu. Lugaoren AIS irtenbideak, hala nola, 13,8 kV-ko metalezko konmutagailuak, altzairuzko marko sendo batekin, erresistentzia handiko material isolatzaileekin eta kobrezko busbarrekin diseinatuta daude, espazioa oso mugatuta ez dagoen azpiestazio-ingurune estandarretan funtzionamendu fidagarria bermatuz.
Gasez Isolatutako Switchgear (GIS), aitzitik, SF6 gasez betetako itxitura trinko eta guztiz itxia hartzen du, oinaren zati batean indar dielektriko aparta eskaintzen duena. Diseinu hau aproposa da lur azpiko hiri-azpiestazioetarako, goi-eraikinetarako eta higiezin mugatuak dituzten industria-guneetarako.
|
Diseinu Mota
|
Isolamendu ertaina
|
Aztarna
|
Aplikazio tipikoa
|
|
Aire isolatua (AIS)
|
Airea / Hutsean
|
Aztarna handiagoa
|
Erabilgarritasun azpiestazioak, industria-plantak, espazio zabaleko proiektu komertzialak
|
|
Gasez isolatua (GIS)
|
SF6 gasa
|
Trinkoa (gehienez % 70 txikiagoa)
|
Hiri-azpiestazioek, barruko instalazioak, ingurune gogorrak, espazio-muga duten guneak
|
Bi diseinuek oinarrizko abantailak partekatzen dituzte --- fabrikaren aurretiazko probak, eraikuntza modularra eta hedapen azkarra --- baina aukerak, azken finean, zure sare lokaleko estandarrekin, gune erabilgarriekin eta mantentze-lanetarako sarbide-baldintzekin bat egiten du. Lugaok bi konfigurazioak eskaintzen ditu pertsonalizazio osoarekin, integrazio ezin hobea bermatuz eskualdeko proiektuen zehaztapenak kontuan hartu gabe.
Nola balioztatzen du Lugaok osotasun dielektrikoa eta zirkuitu laburrak jasateko gaitasuna?
Etengailuek tximisten gorakadak, gain-tentsioak eta sareko matxuretan sortutako indar elektromagnetiko izugarriak jasan behar dituzte. Lugao Switchgear sistemak dielektriko altuko oinarriekin diseinatuta daude proba zorrotzen bidez balioztatuta: potentzia-maiztasuna 42 kV-tan jasaten dute minutu batez eta tximista-bulkada 75 kV-tan jasaten dute tentsio handiko aldean, IEC 62271-1 arauak betetzen edo gaindituz.
Zirkuitu laburreko jasateko gaitasuna ez da negoziagarria. Gure kommutagailuak zirkuitu laburreko jasaten dituzten balorazioetarako probatu dira, tentsio altuko aldean 20 kA eta 40 kA RMS arteko adibideekin. Proba osteko ikuskapenek busbar junturaren osotasuna eta egitura-deformaziorik gabekoa berresten dute, proiektuko ingeniariei sistemaren egonkortasuna ziurtatzen diete akatsen baldintza zorrotzenetan.
Zer Egitura-babesak eta Ingurumen-egokitzapenak integratzen dira?
Eguraldiaren, hautsaren eta ustekabeko eraginen eraginpean, etengailuaren itxitura da ingurumenaren narriaduraren aurkako lehen defentsa. Lugao switchgear-ek IP4X babes-kalifikazioak lortzen ditu barne-unitateetarako eta kalifikazio altuagoak kanpoko instalazioetarako, partikula solidoen sarreraren eta ur-zipriztinaren aurkako erresistentzia eraginkorra eskainiz. Korrosioarekiko erresistentea den altzairuz eraikita, korrosioaren aurkako gainazaleko tratamenduekin (≥2 mm-ko lodiera osagai kritikoetarako), etxebizitzak muturreko tenperaturak, hezetasun handia eta kostaldeko atmosfera korrosiboak jasaten ditu, eta egituraren osotasuna bermatzen du hamarkadetako zerbitzuan.
Zer konfigurazio, tentsio-klase eta ahalmen eman ditzake Lugaok?

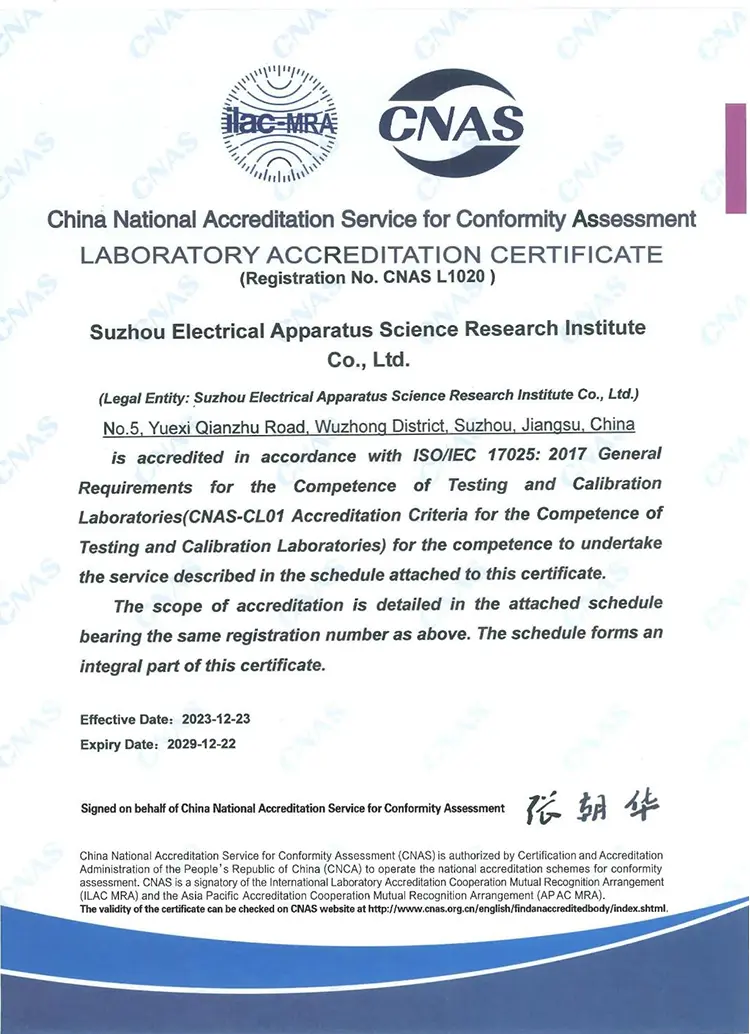

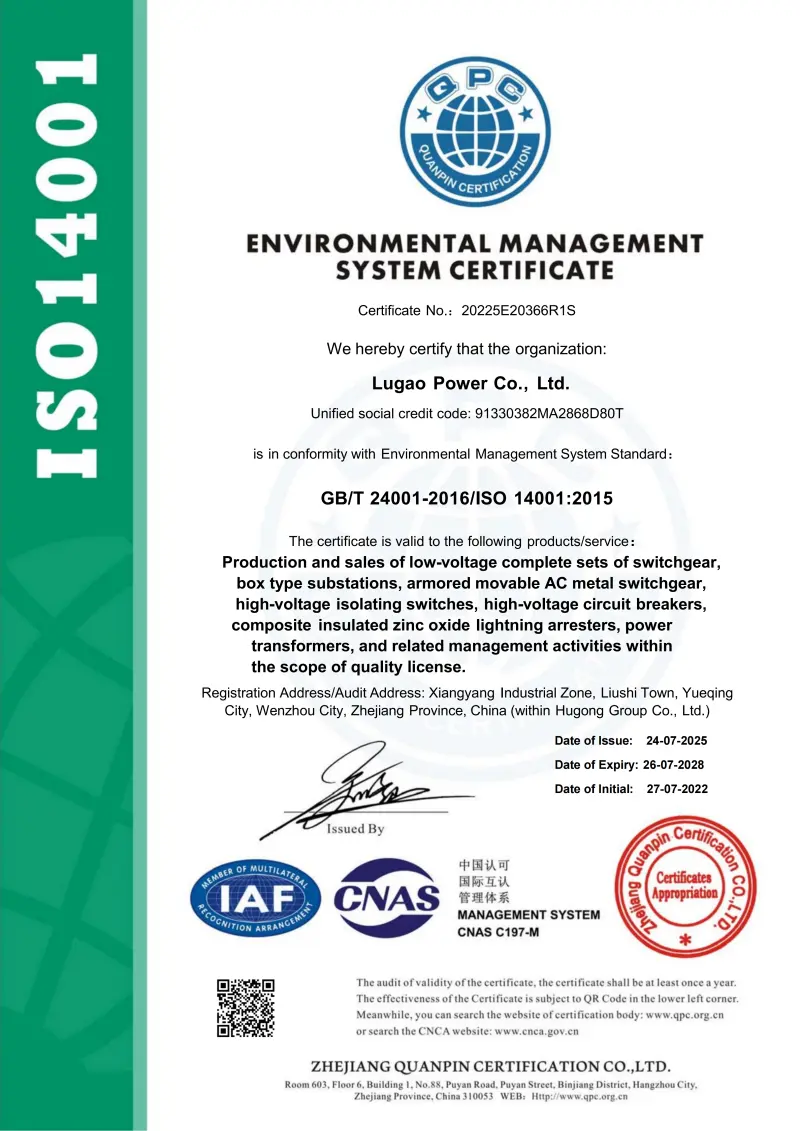

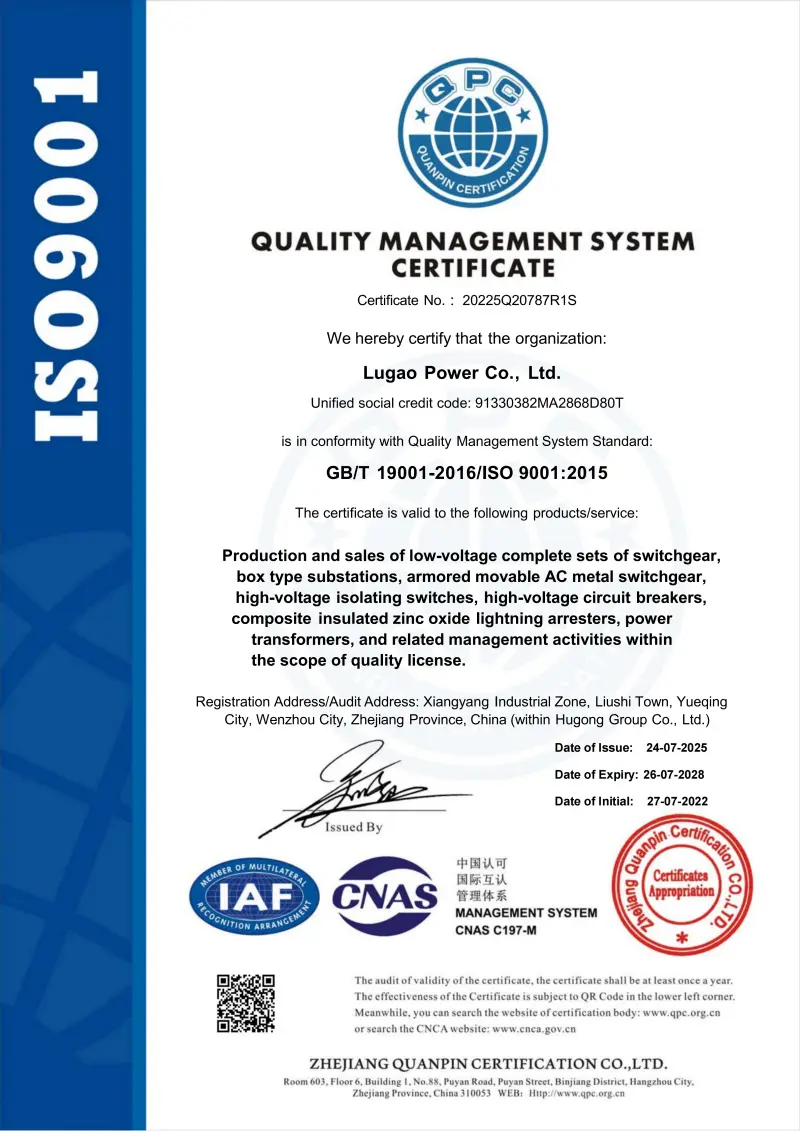

Lugao-ren ISO9001 eta SGS ziurtagiridun ekoizpen tailerrak, muntaketa-lerro profesionalez eta potentzia osoko proba-baiez hornituta, Switchgear-sistemak fabrikatzen ditu IEC, GB, CE eta CCC nazioarteko estandarren arabera, eta zuzeneko plug-and-play inplementazioa onartzen du guneko aldaketa garestirik gabe.
Tentsio-klaseak eta edukiera-tarteak:
· 33 kV / 40,5 kV MV HV kommutagailuak:Erabilgarritasun-azpiestazioetarako, parke eolikoko kolektore-sistemetarako eta zirkuitu laburreko erresistentzia sendoa eta deskarga partzialeko maila baxuak behar dituzten industria astunetarako diseinatua. KYN61-40.5 airez isolatutako edo GIS konfigurazio gisa eskuragarri.
· 24kV / 13.8kV Erdi Tentsioko etengailuak:Modulu adimendunez hornituta, urrutiko kontrola, detekzioa eta babesa ahalbidetzen duten egoera sareen automatizazioko aplikazioetarako. Hiri-eraikinetarako, bizitegi-komunitateetarako eta udal azpiegituretarako egokia.
· 11kV / 12kV-ko banaketa-eremua:Merkataritza-konplexuetarako, bizitegi-komunitateetarako eta landa-elektrifikazio proiektuetarako aproposa. Diseinu finkoak edo marrazgarriak ditu hutseko etengailuen aukerak dituztenak.
Etengailu eta osagaien aukerak:
Lugaok barne-konfigurazio malguak eskaintzen ditu proiektuaren eskakizun zehatzetara egokitzeko:
· Zirkuitu etengailu mota:Hutseko Circuit Breaker (VCB) tentsio ertaineko aplikazioetarako, arkua itzaltzea eta bizitza luzeagoa eskaintzen du beste mota batzuekin alderatuta. SF6 etengailuak eten ahalmen sendoa behar duten tentsio handiagoko aplikazioetarako eskuragarri daude.
· Aldeketa-armairu motak:XGN15, HXGN17 edo KYN28A armairuak diseinu finkoak edo marrazgarriak dituztenak, eraztun-sarea, terminala edo elikadura-hornidura bikoitzeko moduak onartzen dituztenak.

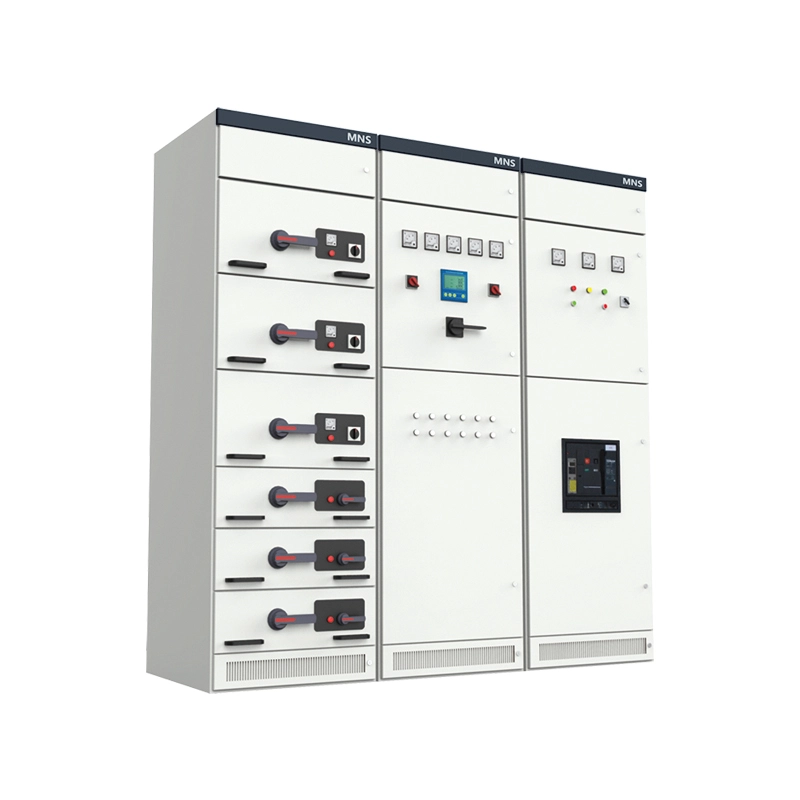

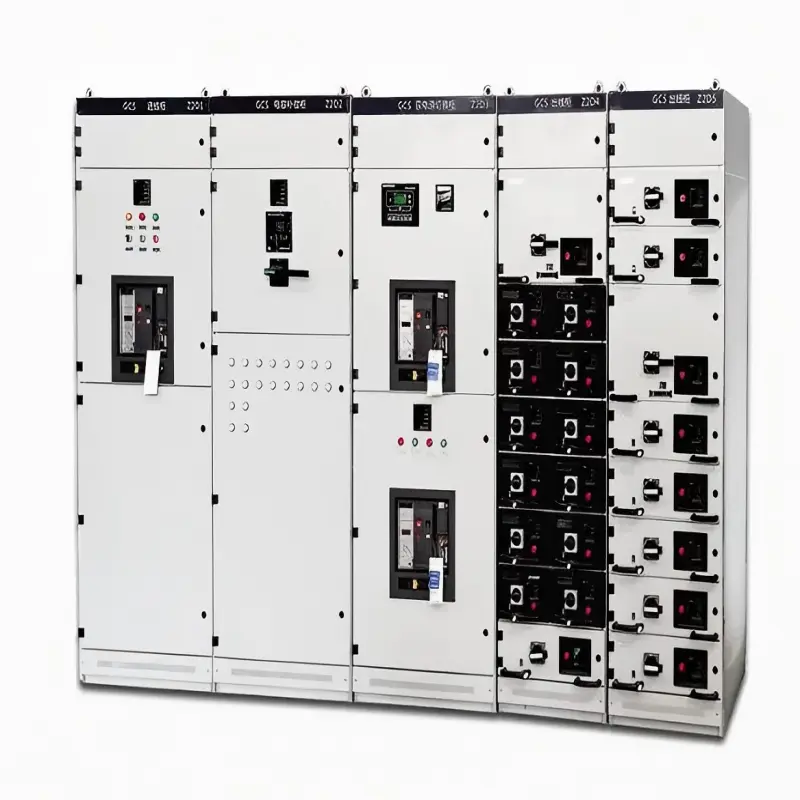

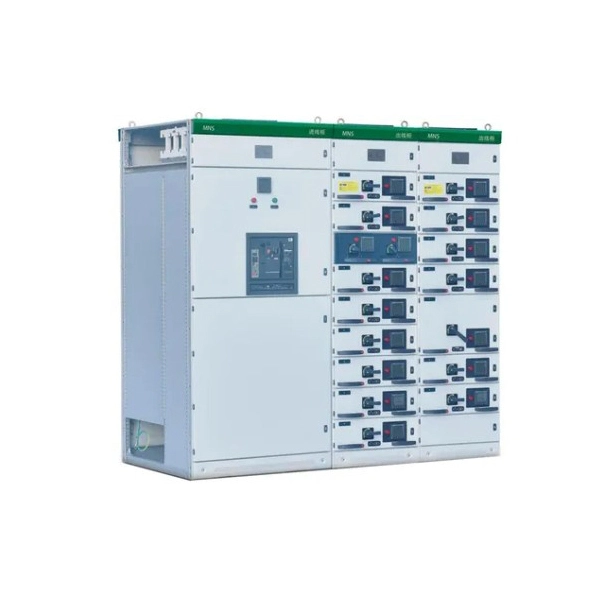

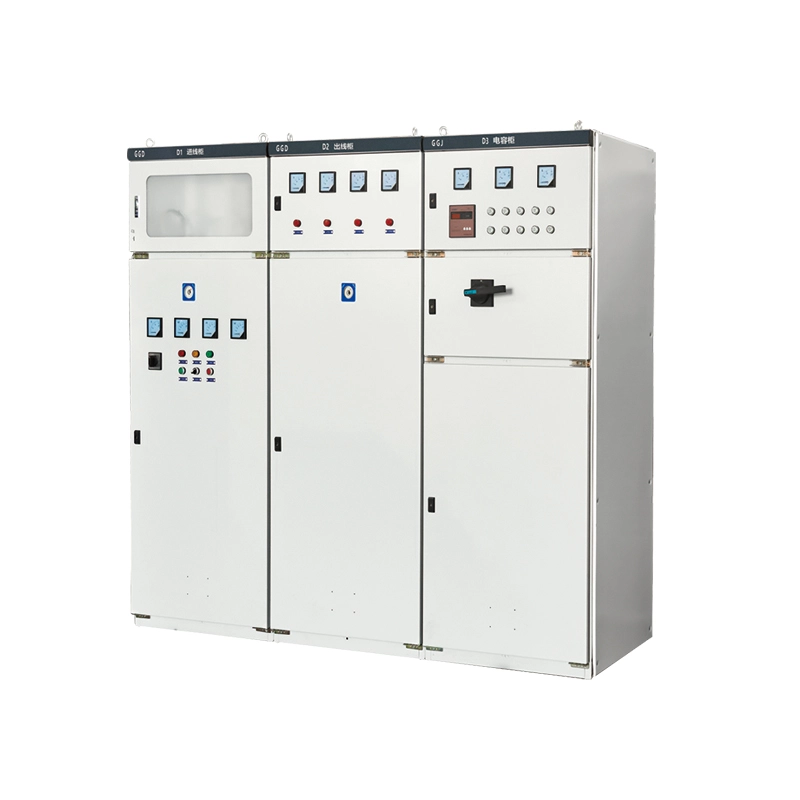

· Tentsio baxuko banaketa:GGD, GCS edoMNS kommutagailuaksarrerako, irteerako eta konpentsazio erreaktibo funtzioekin, panel motako edo armairuan muntatutako egiturak onartzen dituztenak.
Nola hautatu kommutagailuen konfigurazio aproposa Espazio mugatutako hiriguneetarako?
Oinplano zabala duten azpiestazio tradizionaletarako, ohiko AIS instalazioak bideragarriak izaten jarraitzen dute. Hala ere, lurpeko hiri-azpiestazioek, GIS instalazio trinkoek eta kongestionatutako merkataritza-barrutiek espazioan optimizatutako irtenbideak eskatzen dituzte. Lugaok aztarnaren optimizazio pertsonalizatua eskaintzen du, lur-eremuaren eskakizun orokorrak murriztuz, dentsitate handiko kommutagailuak eta diseinu integratuak erabiliz. GIS irtenbideak, bere bolumen trinkoarekin, bereziki egokiak dira lurzoruaren kostuak debekagarriak diren hiri banaketarako. AIS unitateek, handiagoak badira ere, zerbitzurako sarbidea eskaintzen dute mantentze-maiztasuna handiagoa den industria-aplikazioetarako.
Ikusi Gure ekoizpen-lerroaBideoa
Bizi ezazu Lugaoko Switchgear fabrikazio bikaintasuna zuzenean:
