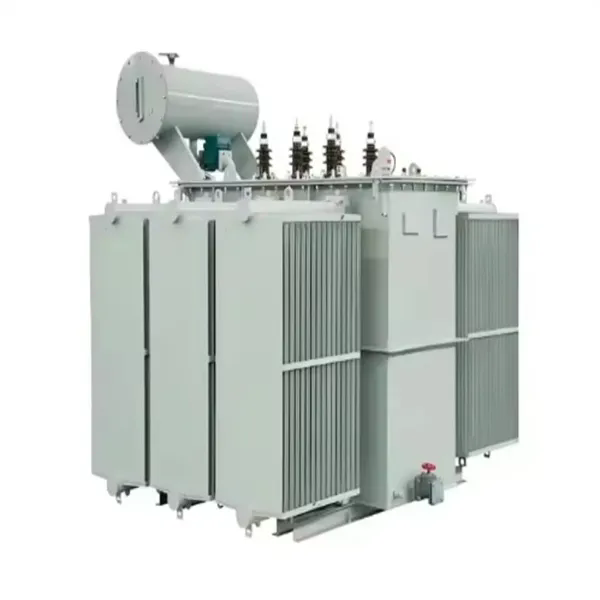

Nola lortzen du petrolioan murgilduta dagoen transformadoreak 60kV-ko matxura-tentsioa hutsean betetzearen bidez?

Industriaren datuek adierazten dute transformadore goiztiarren hutsegiteen % 30 inguru isolatzaileak olioaren gehiegizko hezetasunari eta gas edukiari zuzenean egozten zaizkiola. Milioi bakoitzeko 15 zati (ppm) hezetasun gehikuntzak transformadorearen olioaren matxura-tentsioa 60kV-tik 30kV-tik beherara murriztu dezake. Erresistentzia dielektrikoaren murrizketa izugarri honek hutsean betetzeko prozesuak transformadoreen fabrikazioan duen garrantzi kritikoa azpimarratzen du. Batentzatolioz murgilduta dagoen transformagailua33 kV-tan edo goragoan, 60 kV-ko matxura-tentsioa lortzea eta mantentzea ez da kalitate-helburua; funtsezko baldintza da transformadorearen 30-40 urteko bizitzan zehar funtzionamendu fidagarria izateko.

Artikulu honek analisi tekniko sistematikoa eskaintzen du olioan murgilduta dauden transformadoreek 60 kV-ko matxura-tentsioa lortzen duten hutsean betez. Eztabaida prozesuaren funtsezko lau fase hartzen ditu: olioaren aurretratamendua eta kalitatea egiaztatzea, nukleoaren eta harilaren isolamendua hutsean lehortzea, parametro kontrolatuekin hutsean betetzeko prozesua eta IEC eta ASTM arauen arabera bete ondorengo probak. Etapa bakoitza prozesuko parametro zehatzei, ekipoen eskakizunei eta kalitate-kontroleko kontrol-puntuei erreferentzia eginez aztertzen da. Artikuluak hutsegite modu arruntak ere jorratzen ditu eta kalitatea kontrolatzeko esparru praktiko bat eskaintzen du transformadoreen fabrikatzaile eta azken erabiltzaileentzat.

Aurkibidea

• 1. Olioaren aurretratamendua eta kalitate-arauak
• 2. Transformadorearen nukleoa eta harilkatzea hutsean lehortzea
• 3. Hutsean betetzeko prozesuaren parametroak
• 4. Olioaren probak eta matxura-tentsioaren egiaztapena
• 5. Ohiko hutsegite moduak eta kalitate-kontroleko puntuak
• 6. Maiz egiten diren galderak (FAQ)
• 7. Ondorioa

1. Olioaren aurretratamendua eta kalitate-arauak

60 kV-ko matxura-tentsioa lortzeko ibilbidea transformadore-olioaren aurretratamenduarekin hasten da transformadore-tanga sartu aurretik. Transformadore-olio berri eta finduak ere, normalean, hezetasuna, gasak eta partikula kutsatzaileak ditu, behar den indar dielektrikoa lortzeko kendu behar direnak. Aurre-tratamendu-prozesua olioa prozesatzeko instalazio dedikatu batean egiten da, berokuntza-sistemak, hutsean deshidratatzeko unitateak eta etapa anitzeko iragazketa-ekipoak barne hartzen dituena. Olioa transformadoreak betetzeko egokitzat jo aurretik parametro hauek egiaztatu behar dira:

• Matxura-tentsioa (BDV):≥ 60kV (IEC 60156 arauaren arabera neurtuta)
• Hezetasun edukia:≤ 10 ppm (Karl Fischer titrazioaren bidez neurtuta)
• Disolbatutako gasaren edukia (DGA):≤ % 0,5 bolumenaren arabera (gas-kromatografia bidez neurtuta)
• Dissipazio-faktorea (tan δ):≤ 0,001 90 °C-tan (IEC 60247 arauaren arabera neurtuta)
• Partikula kopurua:≤ 500 partikula 100 ml bakoitzeko (≥ 5μm tamaina)
• Erresistentzia:≥ 10¹² Ω·cm 90°C-tan

Olioa arazteko prozesuak hiru faseko sekuentzia bat jarraitzen du. Lehenengo fasea berotzea da: olioa 60-70 °C-tara berotzen da biskositatea murrizteko eta disolbatutako gasak eta hezetasuna askatzeko errazteko. Bigarren fasea hutsean deshidratazioa da: olio berotua 0,1-0,5 mbar-etan funtzionatzen duen huts-ganbera batean sartzen da. Hutsean, uraren irakite-puntua murrizten da, hezetasuna lurrundu eta huts-ponpak ateratzea eraginez. Deshidratazio-denbora tipikoa 4-8 ordukoa da, olio-bolumenaren eta hasierako hezetasunaren arabera. Hirugarren fasea iragazketa da: deshidratatutako olioa 5μm eta 1μm-ko kalifikazioak dituzten iragazki sorta batetik igarotzen da, partikula kutsatzaileak kentzeko. Ondoren, prozesatutako olioa sistemaren bidez birzirkulatzen da zehaztutako parametro guztiak lortu arte.

Ondorengo taulak aurretratamenduaren parametroak eta dagozkien onarpen-irizpideak laburbiltzen ditu.

AtLugao Power Co.,Ltd., olioa prozesatzeko instalazio dedikatu bat mantentzen dugu 10.000 litroko olio depositua, 300 L/min hutsean deshidratatzeko unitatea eta 1μm-ko iragazki absolutuak dituen begizta itxiko iragazketa sistema batekin hornituta. Prozesatutako olio-lote bakoitza laginak eta probak egiten dira transformadoreak betetzeko onartu aurretik. Proba-emaitzak transformadorearekin batera doan lote-ziurtagiri batean dokumentatzen dira bere bizitza osoan zehar. Aurretratamendu-protokolo zorrotz honek transformadorean sartzen den olioak bete ondoren probatuko den olioaren kalitate-arau berberak betetzen dituela ziurtatzen du, 60 kV-ko matxura-tentsioa lortzeko oinarriak ezarriz.

2. Transformadorearen nukleoa eta harilkatzea hutsean lehortzea

Transformadoreen isolamendua batez ere zelulosa-oinarritutako materialez osatuta dago —papera, prentsa-ohola eta egurra—, berez higroskopikoak direnak. Baldintza atmosferiko arruntetan, material hauek pisuaren %8ko hezetasuna xurga dezakete. Transformadore bat dinamizatzen denean, isolamendua berotu egiten da, eta dagoen hezetasuna lurrundu egiten da, isolamendu solidoaren nahiz inguruko olioaren indar dielektrikoa murriztuz. Hutsean lehortzea isolamendu-sistematik hezetasun hori kentzeko prozesua da transformagailua olioz bete aurretik. Lehortze-prozesua funtsezkoa da, olioa araztu ondoren ere, isolamenduan harrapatuta dagoen hezetasuna denborarekin olioan sartuko baita, matxura-tentsioa murriztuz.

Hutsean lehortzeko prozesuak ondorengo faseak izaten ditu normalean. Lehenik eta behin, transformagailua lehortzeko labe batean jartzen da edo hozte-sisteman olio beroa zirkulatuz berotzen da. Nukleoa eta harilkatzea 85-105 °C-ra berotzen dira hezetasuna askatzea azkartzeko. Transformadorearen depositua hustu-ponpa baten bidez hustutzen da presioa 0,1-0,5 mbar-ra murrizteko. Hutsean, uraren irakite-puntua gutxi gorabehera 40-50 °C-ra murrizten da, isolamenduaren hezetasuna lurrundu ahal izateko. Lurrundutako hezetasuna depositutik ateratzen da huts-ponpak. Lehortze-prozesua mantentzen da isolamenduaren hezetasun-edukia pisuaren %0,5etik behera jaitsi arte.

Lehortzeko amaierako puntua bi metodo hauetako batekin zehazten da:

• Presioa igotzeko metodoa:Huts-ponpa transformadore-tangatik isolatuta dago, eta presioaren igoera-tasa aldi zehatz batean neurtzen da. Presio-igoera-tasa 0,1 mbar orduko baino txikiagoa bada 4 orduko epean, lehortzea amaitutzat joko da.
• Ihintz puntuaren metodoa:Transformadoretik ateratzen den gasaren ihintz-puntua etengabe kontrolatzen da. Ihintz-puntua -40 °C-tik behera jaisten denean, lehortzea amaitutzat jotzen da.

Hutsean lehortzeko prozesuaren iraupena aldatu egiten da transformadorearen tamainaren, isolamendu motaren eta giro-baldintzen arabera. 10 MVA-ko transformadore tipiko baterako, lehortze-prozesuak 48-72 ordu iraun ditzake. Potentzia handiko transformadoreetarako, prozesua hainbat egunetara luza daiteke. Ondorengo taulak transformadore-klase desberdinetarako lehortze-parametro tipikoak eskaintzen ditu.

Lugao-n, hutsean lehortze termikoaren eta olio beroaren zirkulazioaren konbinazioa erabiltzen dugu behar den hezetasuna kentzea lortzeko. Transformadorea hozte-sistematik olio beroa zirkulatuz berotzen da, depositua aldi berean ebakuatzen den bitartean. Metodo honek beroketa uniformea ​​eskaintzen du eta lehortze prozesua azkartzen du. Lehortze-zikloa amaitu ondoren, transformagailua hutsean mantentzen da olioa betetzeko prozesua hasi arte, atmosferako hezetasuna berriro xurgatzea saihestuz. Planteamendu honek bermatzen du isolamenduaren hezetasun-edukia %0,5eko atalasearen azpitik mantentzea, eta hori ezinbestekoa da 60 kV-ko matxura-tentsioa lortzeko eta mantentzeko.

3. Hutsean betetzeko prozesuaren parametroak

Transformadorearen nukleoa eta harilkatzea beharrezkoa den hezetasunarekin lehortu ondoren, olioa betetzeko prozesua hasten da. Transformadoreen fabrikazioaren etaparik kritikoena da hau, etapa honetan zehar edozein akats isolamendu-sistemaren indar dielektrikoa arriskuan jar dezakeelako. Hutsean betetzeko prozesua transformadorearen depositua hutsean mantentzen den bitartean egiten da. Araztutako olioa deposituaren behealdean sartzen da eta poliki-poliki igotzen da, hutsunea desplazatuz. Prozesuaren parametroak arretaz kontrolatu behar dira burbuilak sortzea saihesteko, isolamenduaren erabateko sartzea bermatzeko eta harilkiak kalteak saihesteko.

Hutsean betetzeko prozesuko funtsezko parametroak hauek dira:

• Aurrez bete hutsaren maila:0,1-0,5 mbar, lehortze-zikloa amaitu ondoren gutxienez 2 orduz mantenduta.
• Olioaren tenperatura betetzean:60-70 °C, biskositate baxua eta fluxu-ezaugarri onak bermatzeko mantenduta.
• Betetzeko abiadura:≤ 300 L/h (transformadore txiki eta ertainetarako; transformadore handiek proportzionalki emari handiagoak erabil ditzakete, baina ezin dute olioak isolamenduan sar daitekeen abiadura gainditu behar).
• Betetzeko presioa:Deposituaren behealdean, presio positibo apur bat aplikatzen da (0,1-0,2 bar) olioa harilkietara behartuta dagoela ziurtatzeko.
• Hutsean betetzean:Hutsa mantentzen da betetze-prozesuan oliotik edo isolamendutik aska daitezkeen gasak kentzeko.
• Bete ondorengo likidazioa:Depositua bete ondoren, transformadoreari 12-24 orduz gelditzen da hutsean edo nitrogeno lehorraren presio positiboan geratzen diren gas-burbuilak ihes egiteko.

Betetzeko abiadura bereziki garrantzitsua da. Olioa azkarregi sartzen bada, turbulentziak burbuilak sor ditzake, eta baliteke olioa isolamendua guztiz ez sartzea. Olioa astiroegi sartzen bada, prozesua ez da eraginkorra bihurtzen. Betetzeko abiadura normalean olio-ponparen emaria doituz edo presioa murrizteko balbula bat erabiliz kontrolatzen da. Transformadore handietarako, betetze-prozesua etapaka egin daiteke, hurrengo fasea hasi baino lehen olioa isolamenduan sartzen uzteko etenekin. Ondorengo taulak gomendatutako betetze-abiadurak eskaintzen ditu transformadoreen ahalmen desberdinetarako.

Betetzea amaitu ondoren, transformatzailea normalean 50-60 °C-ra berotzen da hozte-sistema erabiliz olioak hondar gasa eta hezetasuna xurgatzeko duen gaitasuna hobetzeko. Ondoren, transformadoreari azken hutsean tratamendua egiten zaio, "azken desgasifikazioa" deritzona, olioak xurga ditzakeen gasak kentzeko. Azken urrats honek olioaren matxura-tentsioa 60 kV-ko edo handiagoa den mailan geratzen dela ziurtatzen du. Lugao Power Co.,Ltd-n, transformadore bakoitzaren prozesu-parametro guztien erregistro zehatzak mantentzen ditugu, huts-mailen, tenperaturaren eta emari-mailen denbora-zigiluaren erregistroak barne. Erregistro hauek transformadorearen kalitate-dokumentazioaren parte dira eta ekipoaren bizitza osoan gordetzen dira.

4. Olioaren probak eta matxura-tentsioaren egiaztapena

Transformadorea olioz bete eta jalkitzen utzi ondoren, isolamendu-sistema probatu behar da matxura-tentsioaren zehaztapenak betetzen dituela egiaztatzeko. Proba nagusia olioaren matxuraren tentsioaren proba da, IEC 60156 edo ASTM D1816 arauen arabera egindakoa. Proba honek transformadorearen olioaren lagin bati tentsio bat aplikatzea datza, abiadura kontrolatuan olioa apurtu arte. Proba hainbat lagintan egiten da emaitza errepikagarria dela ziurtatzeko. Olioaren probaz gain, transformadoreen isolamendu-sistema osoa proba dielektrikoak egiten ditu bere osotasuna egiaztatzeko.

Olioaren matxura-tentsioaren proba proba-zelula estandar baten bidez egiten da, hau da, 2,5 mm-ko hutsune batez banatutako bi elektrodoz osatuta dago. Proba-tentsioa 2 kV/s-ko abiaduran aplikatzen da. Proba sei olio laginetan egiten da. Lehen probaren emaitzak baztertzen dira, eta gainerako bost proben batez bestekoa kalkulatzen da. Batez besteko balioak ≥ 60kV izan behar du. Batez besteko balioa 60 kV-tik beherakoa bada, olioak proban huts egin duela jotzen da. Proba-prozedura eta onarpen-irizpideak taula honetan laburbiltzen dira:

Olioaren matxura probaz gain, transformadoreari proba dielektriko hauek ere egiten zaizkio isolamendu-sistema osoaren osotasuna egiaztatzeko:

• Potentzia-maiztasunari eusteko proba:Transformadorea bere tentsio nominala 2-3 aldiz jasaten du 60 segundoz. Ez da matxurarik edo isurketa partzialrik onartzen.
• Induzitutako gaintentsioaren proba:Transformadorea 100-400 Hz-ko maiztasuna jasaten du 2 aldiz tentsio nominala 60 segundoz. Ez da onartzen isolamenduaren matxura edo deformazio ikusgarririk.
• Deskarga partziala proba:Transformadorea deskarga partzialerako probatzen da 1,1 aldiz tentsio nominala duen tentsioarekin. Deskarga partzialaren maila neurtzen da eta zehaztutako mugaren azpitik egon behar da (normalean 20-50 pC olioz betetako transformadoreentzat).
• Tan Delta proba:Isolamendu-sistemaren xahutze-faktorea 90 °C-tan neurtzen da. Balioak IEC 60076 arauan zehaztutako mugen barruan egon behar du.

Lugao Power Co.,Ltd-n, proba hauek egiten ditugu transformadore guztietan bidali aurretik. Proba-emaitzak transformadorearekin batera doan proba-txosten integral batean dokumentatzen dira. Olioaren matxura-tentsioaren proba, betetze- eta dekodazio-prozesuaren ondoren transformadore-tangatik hartutako olio laginetan egiten da. Horrek bermatzen du transformadorearen olioa probatu zen olio bera dela. Olioak matxura tentsioaren proban huts egiten badu, prozesu osoa errepikatzen da olioak zehaztapena betetzen duen arte. Proba-erregimen zorrotz honek olioan murgilduta dagoen transformadoreak kalitate eta fidagarritasun estandar gorenak betetzen dituela ziurtatzen du.

5. Ohiko hutsegite moduak eta kalitate-kontroleko puntuak

Goian deskribatutako prozesuen kontrol zorrotzak izan arren, hutsean betetzean hutsegiteak gerta daitezke. Ohiko hutsegite moduak ulertzea eta kalitate-kontroleko kontrol-puntu sendoak ezartzea ezinbestekoa da fabrikazio-kalitate koherentea mantentzeko. Atal honek hutsegite modurik ohikoenak identifikatzen ditu eta prozesuaren fase bakoitzerako kalitate-kontrol-esparru bat eskaintzen du.

1. hutsegite modua: hutsean lehortzea osatugabea.Transformadorearen isolamendua behar den hezetasunarekin lehortzen ez bada, matxura-tentsioa murriztuko da. Lehortze osatugabearen kausa ohikoena huts-maila nahikoa ez izatea edo berotze denbora desegokia da. Porrot hori saihesteko, lehortze-zikloan hutsune-maila etengabe kontrolatu behar da. Presioaren igoera edo ihintz puntuaren proba erabili behar da amaierako puntua egiaztatzeko.

2. hutsegite modua: petrolioa birkutsatzea.Manipulazioan, biltegiratzean edo betetzean olioa berriro kutsatu daiteke ekipamendua behar bezala garbitzen ez bada. Kutsatzaileak, hala nola, hautsa, ura edo bestelako partikulak olioan sar daitezke konexioen bidez edo transferentzian. Hori ekiditeko, ekipo guztiak ondo garbitu eta lehortu behar dira erabili aurretik. Olioa biltegiratzeko deposituak itxita eta nitrogeno lehorrez bete behar dira.

3. hutsegite modua: airea harrapatzea.Betetzerakoan transformadorean airea harrapatuta badago, matxura-tentsioa murrizten duten burbuilak sor ditzake. Airea harrapatzea litekeena da betetze-abiadura azkarregia bada edo betetzean huts-maila mantentzen ez bada. Hori ekiditeko, betetzeko abiadura murriztu behar da, eta hutsean mantendu behar da prozesu osoan.

Kalitate-kontroleko kontrol-puntu hauek gomendatzen dira hutsean betetzeko prozesuaren fase bakoitzerako:

Lugaon kalitatea kudeatzeko sistema bat ezartzen dugu, kontrol-puntu horiek gure operazio-prozedura estandarretan txertatzen dituena. Prozesuaren fase bakoitza dokumentatzen da, eta edozein desbideraketa ikertu eta zuzentzen da. Kalitate-kontrolaren ikuspegi sistematiko hau ezinbestekoa da gure bezeroek petrolioan sartutako transformadoreen produktuetatik espero duten fidagarritasun-maila altua mantentzeko.

6. Maiz egiten diren galderak (FAQ)

1. galdera: 60 kV-ko matxura-tentsioa transformadorearen bizitza osorako balio bermatua al da, ala denborarekin murrizten al da?

Erantzuna: 60kV fabrikazio eta martxan jartzeko unean bermatutako gutxieneko balioa da. Transformadorearen bizitzan zehar, matxura-tentsioa pixkanaka jaitsiko da olioaren degradazioaren, hezetasunaren sarrera eta partikularen metaketaren ondorioz. Hala ere, mantentze-lan egokia eginda, olioaren aldizkako probak, iragazketa eta lehortzea barne, matxura-tentsioa maila onargarrietatik gora mantendu daiteke. Industria-arauek normalean olioa ordeztu edo berregokitzea eskatzen dute matxura-tentsioa 30 kV-tik behera jaisten denean.

2. galdera: Zein da matxura-tentsioaren aldea hutsean betetako eta ohiko betetako transformadoreen artean?

Erantzuna: ohiko betetako transformadore batek (presio atmosferikoan betetako hutsean lehortu gabe) normalean 30-40 kV-ko matxura-tentsioa lortzen du. Hutsean betetako transformadore batek, aurrelehortze eta hutsean prozesatu egokiarekin, 60 kV edo handiagoa lortzen du etengabe. 20-30kV-ko diferentzia honek segurtasun-marjinaren eta fidagarritasunaren hobekuntza nabarmena adierazten du. Matxura-tentsio handiagoak isolamenduaren hutsegite arriskua murrizten du, batez ere tentsio gorakada edo tximista gertaeretan.

3. galdera: Beharrezkoa al da hutsean betetzea banaketa-transformadore txikietarako (≤ 10kV)?

Erantzuna: 10 kV-ko eta beheragoko banaketa-transformadoreetarako, hutsean betetzea ez da beti derrigorrezkoa, baina gero eta praktika ontzat hartzen da. Transformadore hauek 30-40kV-ko matxura-tentsioarekin funtziona dezaketen arren, hutsean betetzeak segurtasun-marjina handiagoa eta epe luzerako fidagarritasuna hobetzen du. Gaur egun, zerbitzu publiko askok hutsean betetzea zehazten dute transformadore berrien erosketa guztietan, tentsio-kalifikazioa edozein dela ere, kalitatea bermatzeko eskakizunen barruan. Lugao Power Co.,Ltd.-n, hutsean betetzea aplikatzen diegu olioan murgilduta dauden transformadoreen produktu guztiei.

4. galdera: Nola mantendu dezake transformadorearen olioak bere matxura-tentsioa funtzionatzen duen bitartean?

Erantzuna: funtzionamenduan zehar matxura-tentsioa mantentzeak mantentze-programa integral bat behar du. Olio-lagin arruntak hartu eta probatu behar dira matxura-tentsioa, hezetasuna eta disolbatutako gasaren edukia. Matxura-tentsioa 45 kV-tik behera jaisten bada, olioa iragazi eta deshidratatu behar da. Hezetasun edukia 20 ppm gainditzen badu, olioa lehortu behar da. Transformadore batzuk lineako olioa iragazteko sistemak dituzte, hezetasuna eta partikulak etengabe kentzen dituztenak, olioaren kalitatea maila optimoan mantenduz.

5. galdera: Zein da ekintza zuzentzailea olioaren matxuraren tentsioaren probak bete ondoren huts egiten badu?

Erantzuna: Olioaren matxura tentsioaren probak bete ondoren huts egiten badu, normalean transformatzailea berriro prozesatzen da. Huts egin duen olioa hustu egiten da, eta transformadoreak hutsean lehortzeko ziklo berri bat jasaten du isolamendutik hezetasuna kentzeko. Ondoren, olio freskoa eta araztua hutsean betetzeko prozesu bera erabiliz sartzen da. Berriro bete ondoren, olioa berriro probatzen da. Baliteke prozesu hau errepikatu behar izatea matxura-tentsioak zehaztutako baldintza betetzen duen arte. Olioa bera arazoaren iturria den kasu bakanetan, baliteke olioa lote berri batekin ordeztu behar izatea.

7. Ondorioa

Olioan murgilduta dagoen transformadore batean 60 kV-ko matxura-tentsioa lortzea olioaren arazketarekin hasi eta hutsean lehortzeko, kontrolatutako betetze eta proba zorrotzen bidez hedatzen den fabrikazio-prozesu zorrotz baten emaitza da. Prozesu honen fase bakoitzak parametro kritikoen kontrol zehatza behar du —tenperatura, huts-maila, betetze-abiadura eta proba-baldintzak—, azken produktuak behar diren indar dielektrikoaren zehaztapenak betetzen dituela ziurtatzeko. Artikulu honetan zehazten diren estandar eta praktikek, IEC 60156, ASTM D1816 eta IEC 60076 arauetan oinarrituta, kalitatezko erreferentzia kritiko hori lortzeko oinarri teknikoa eskaintzen dute.

Lugao Power Co.,Ltd.-n, kalitatea kudeatzeko sistema integral bat ezarri dugu, prozesuen kontrol eta proba estandarrak gure transformadoreen fabrikazio-eragiketetan barne hartzen dituena. Olioan murgilduta dauden transformadoreen produktuak beren bizitzan zehar errendimendu fidagarria emateko diseinatu eta fabrikatzen dira. Informazio tekniko zehatzagoa, prozesuen dokumentazioa edo produktuaren zehaztapenak lortzeko, jarri harremanetan gure ingeniaritza taldearekin.

Jarri harremanetan Lugao Power Co.,Ltd.Olioan murgilduta dauden transformadoreen produktuen zehaztapen teknikoetarako eta kalitate-dokumentaziorako.
