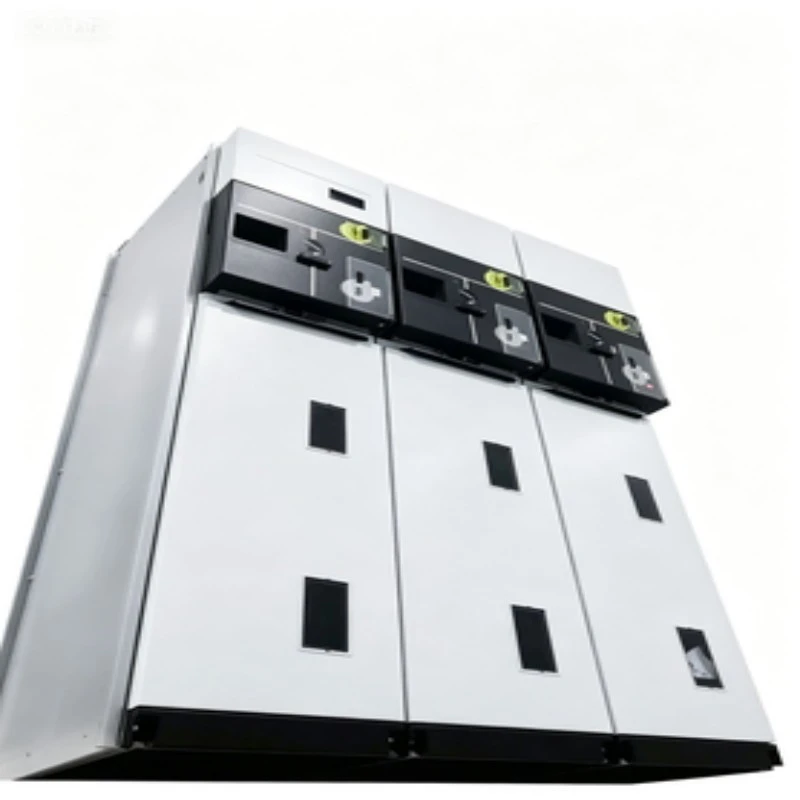

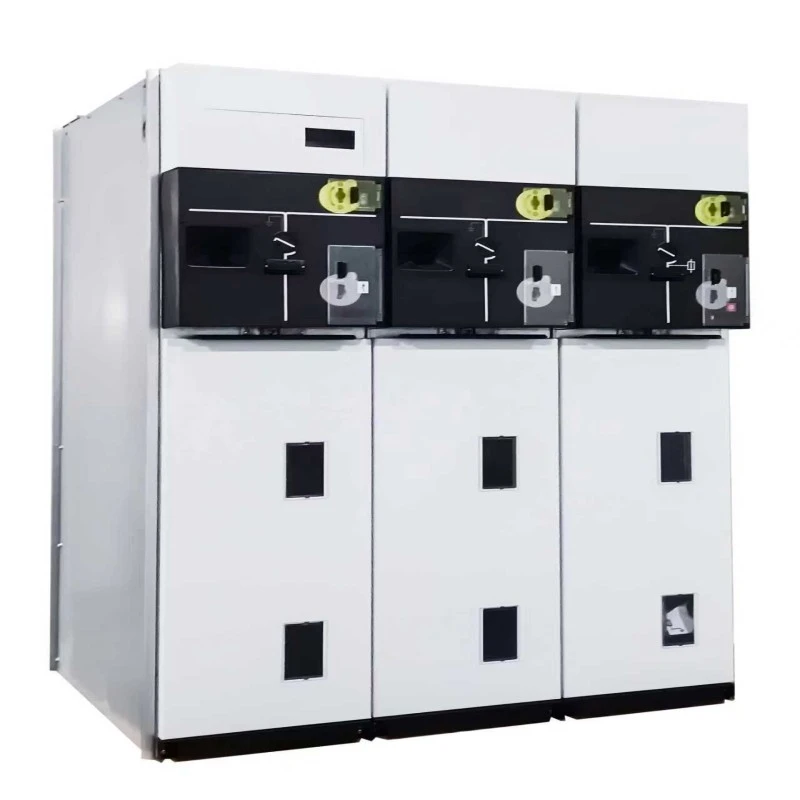

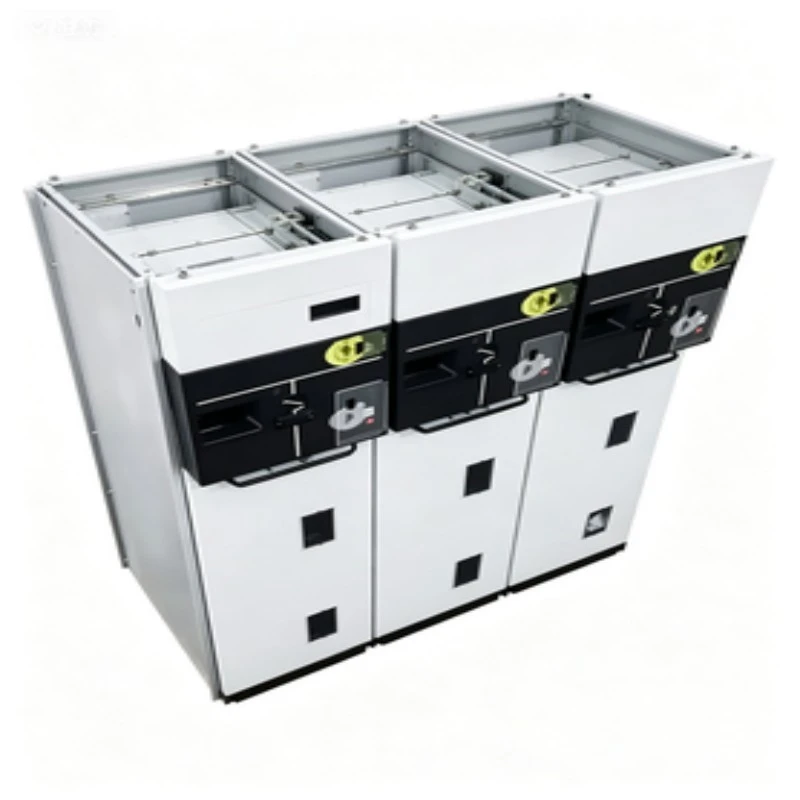

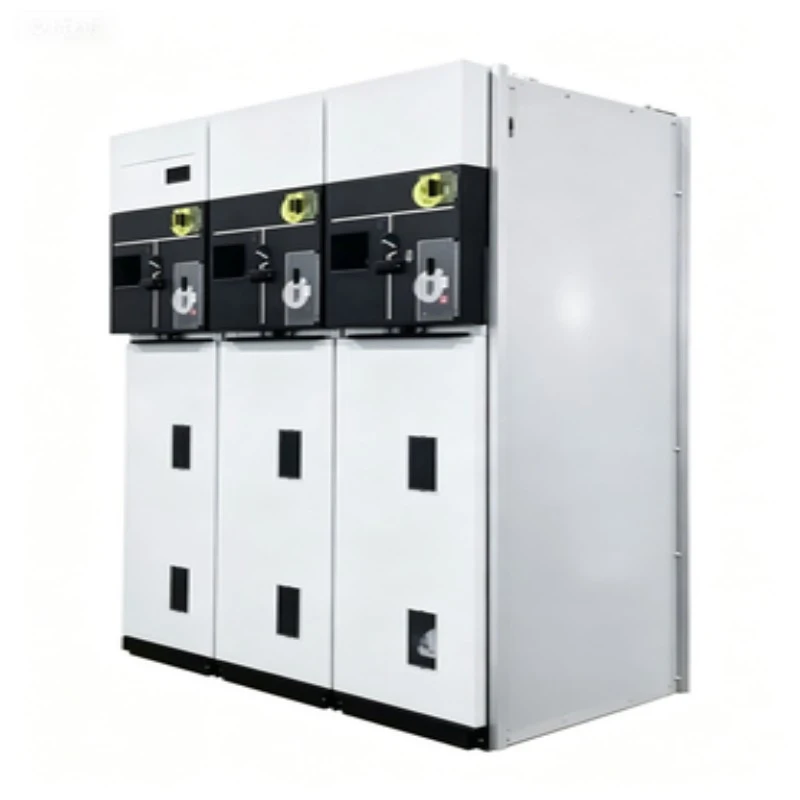

Eraztun Unitate Nagusia Sf6 Etengailu erretiratugarria

Zer da Eraztun Unitate Nagusia SF6 Etengailu Erretiragarria?

ThekommutagailuFabrikan muntatutako, metalez itxita, SF6 isolatutako kommutagailu bat da, tentsio ertaineko eraztun-sareetarako diseinatua (24kV/36kV arte). Mota finkoa ez bezalaRMUak, erretiratu daitekeen bertsio honek kamioietan muntatutako etengailu aldagarriak ditu --- normalean hutseko etengailu bat edo SF6 karga etengailu bat, fisikoki itxituratik atera daitekeena mantentze-lanetarako, ikuskatzeko edo ordezkatzeko, bus-barra osoa desaktibatu gabe.

Zer egin dezake?

Eraztun Unitate Nagusiko SF6 Etengailu Erretiragarri honek hiru funtzio kritiko betetzen ditu potentzia banaketan:

1. Eraztun-sare-konexioa --- Sarrerako elikadurak bi norabidetatik konektatzen ditu, energia hornidura erredundantea ahalbidetuz.

2. Transformadoreen babesa --- 2500 kVA arteko banaketa-transformadoreak aldatzen eta babesten ditu, fusible integratuak edo etengailu baten bidez.

3. Mantentze-lanetarako isolamendua --- Erretira daitekeen mekanismoak hausteko hutsune ikusgarria eskaintzen du, ibaian behera lan egiten duten langileei erabateko segurtasuna bermatuz.

4. Matxura etetea --- 25 kA arteko zirkuitulaburreko korronteak eteten ditu.

5. Kableen probak eta lurreratzea --- Lurraren etengailua eta kableen probako atakek kableen lan segurua ahalbidetzen dute.

Lugao Power-ko SF6 RMU etengailu bakoitzak IEC 62271-200 araua betetzen du, karga egiteko/hausteko gaitasuna eta akatsen korrontearen jasateko aztarna trinko batean (450 mm-ko zabalera panel bakoitzeko).

Produktuaren parametroa (zehaztapena)

Oharra: parametro teknikoak alda daitezke hautatutako konfigurazioaren arabera. Mesedez, jarri harremanetan Lugao Power-ekin azken datu teknikoen fitxa lortzeko.

Produktuen Ezaugarri eta Aplikazioa

Ezaugarrien galderak eta erantzunak - Erretira daitekeen abantaila ulertzea

Q1: Zerk egiten du erretiratu daitekeen diseinua RMU finko bat baino hobea?

E: RMU finko batek panel osoa desenergizatu behar du kommutagailuen mantentze-lanetarako. Eraztun Unitate Nagusia sf6 Etengailu erretiratu batekin, aldatzeko modulua "deskonektatu" edo "proba" posiziora atera besterik ez duzu. Busbarrak bizirik jarraitzen du, eta beherako zirkuituak segurtasunez zaindu daitezke. Atsedenaldia orduetatik minutuetara murrizten da.

2.G.: Nola jakin dezaket erretiratu daitekeen kamioia posizio egokian dagoela?

E: Lugao Power-en diseinuak hiru posizio mekaniko bereizten ditu: konektatuta, probatu eta deskonektatuta, bakoitza ukimen-feedbackarekin, kamioiaren adierazle bisualekin eta urrutiko SCADA monitorizatzeko kontaktu osagarriekin. Segurtasun-pertsianak automatikoki estaltzen ditu kontaktu finkoak kamioia erretiratzen denean.

3.G.: SF6 gasa mantentzerik gabe al dago diseinu erretiragarri honetan?

A: Bai. SF6 depositua bizitza osorako itxita dago (≥30 urte baldintza normaletan). Erretiratu daitekeen mekanismoa tentsio baxuko konpartimentuan edo kamioiaren aurreko eremuan dago, ez gas-tanga barruan. Hori dela eta, etengailua kentzeak ez du SF6 presioa edo osotasun dielektrikoa eragozten. Hau SF6 Eraztun Erretiratzeko Unitate Nagusiaren funtsezko bereizgarria da.

4.G.: RMU honek urruneko kontrola onartzen al du?

A: Bai. Erretiratu daitezkeen kamioi motordun mekanismoekin eta posizio-adierazpen-sentsoreekin horni daitezke, urruneko biltegiratzea ahalbidetuz, IEC 61850 GOOSE mezularitzarekin bateragarria.

SF6 isolatutako switchgear aplikazio egokiak

Ekoizpen Xehetasunak

Eraztun Unitate Nagusia sf6 Disparagailu erretiratugarri bakoitza gure ISO 9001 ziurtagiridun instalazioetan ekoizten da, aldaera finko eta erretiragarrietarako muntaketa-lerro dedikatuekin.

Ekoizpen-urrats nagusiak:

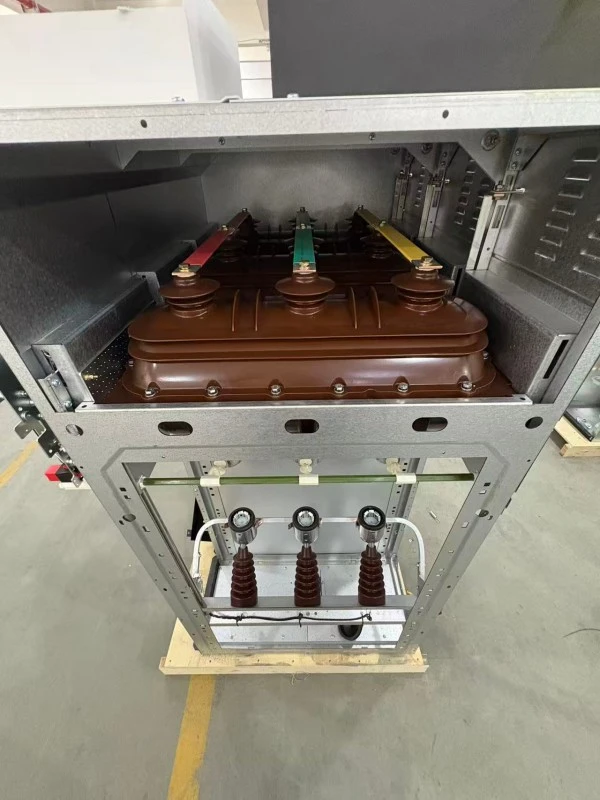

1. Deposituaren fabrikazioa --- 3 mm-ko altzairu herdoilgaitza, laser bidezko soldadura robotizatua, % 100eko helio-ihesaren proba (ihes-tasa <1×10⁻⁶ mbar·L/s).

2. SF6 prozesatzea --- Hutsean betetzea ihintz-puntua ≤ -50 °C, presioa 20 °C erreferentzian kalibratua.

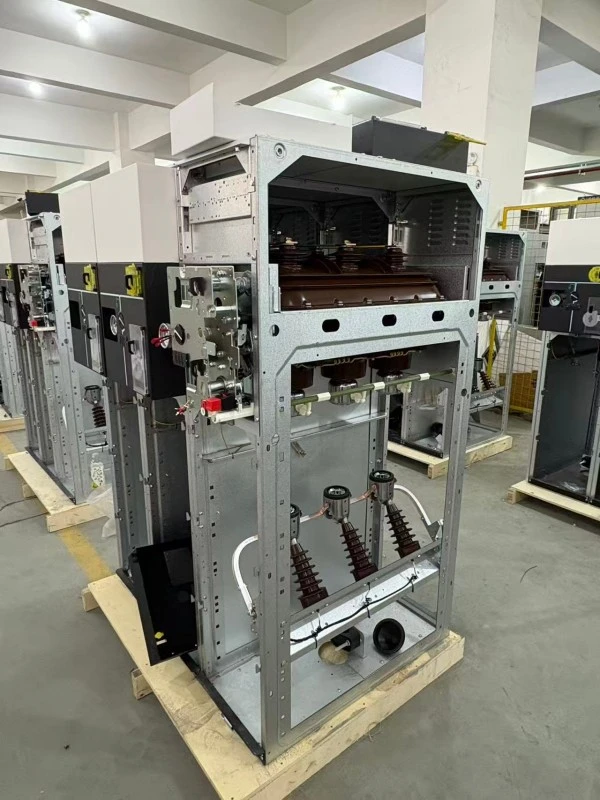

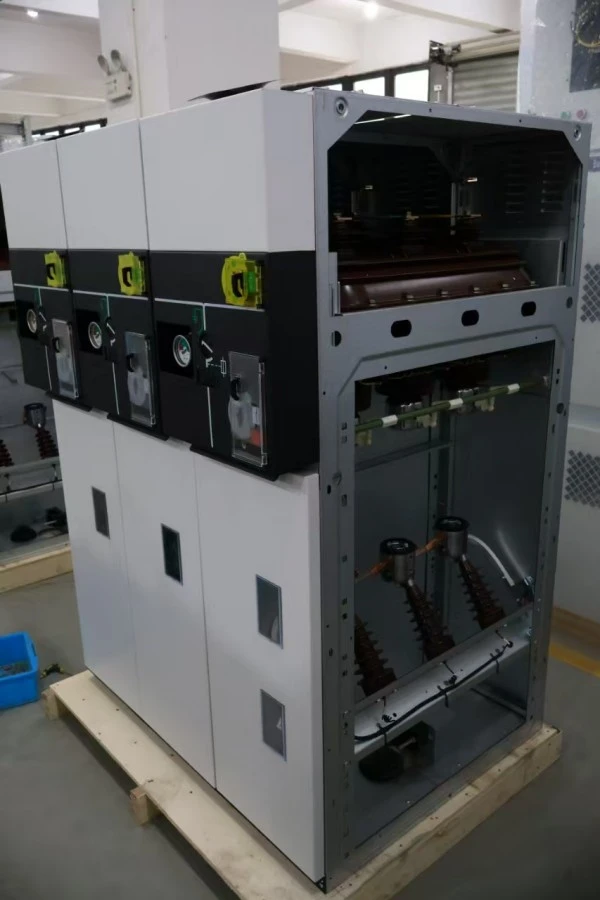

3. Kamioi muntaia erretiragarria --- Zehaztasun-errailak, marruskaduraren aurkako arrabolak, lehen mailako kontaktu auto-lerrokatuak (zilarrezko kobrea, 12μm-ko lodiera).

4. Interblokeoaren sintonizazioa --- Unitate bakoitzak 200 txertatzeko/erretiratzeko ziklo jasaten ditu interblokeo mekanikoak egiaztatzeko.

5. Tentsio handiko proba --- Potentzia-maiztasuna jasan: 42kV/1min (12kV unitateak); deskarga partziala <5pC 1,2Ur-tan.

6. Tenperatura igoeraren proba --- 1,1 × korronte nominala, puntu guztiak muga estandarren barruan.

7. Serie-zenbaki bakarra --- Itxituran eta kamioi erretiratugarrian grabatuta, trazabilitatea osoa izateko.

Kalitate Kontroleko Kontrol-puntuak

Enbalajea

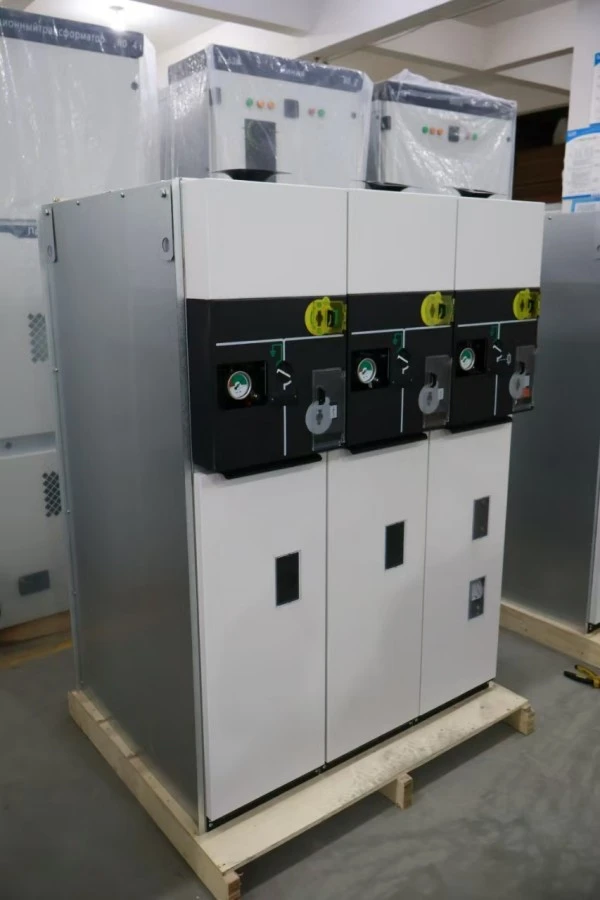

Eraztun Unitate Nagusia sf6 Erretiratu daitekeen kommutagailuen panel bakoitza banan-banan paketatuta dago esportatzeko:

Markak kaxan:

1. "SF6 gas betea - Ez erori"

2. "Kamioi erretiratu daitekeen barruan - maneiua kontu handiz"

3. Grabitate-zentroa, altxatze-puntuak, etiketa hauskorrak

Erretiratu daitekeen kamioia panelaren barruan bidaltzen da (Deskonektatu posizioan) kalteak ekiditeko. Hainbat kamioi dituzten eskaeretarako, aukeran ontzi bereiziak eskuragarri daude.

Salmenta osteko eta bermea

Berme epea:

12 hilabete abiarazteko datatik edo 18 hilabete bidalketa datatik (lehen gertatzen dena).

Estaltzen dena:

1. Pieza mekaniko guztiak kamioi erretiragarria, blokeoak, pertsianak barne

2. SF6 gas sistema (gasa betetzea izan ezik, bezeroen ihesagatik)

3. Lehen eta bigarren mailako kontaktuak

4. Lurraren etengailuaren mekanismoa

Estaltzen ez dena:

1. Atera/txertatze desegokian egindako kalteak

2. Kanpoko kablearen aldaketak

3. Naturaren ekintzak (uholdea, tximista)

4. Kontsumigarriak (fusibleak, argi adierazleak)

Zerbitzu-konpromisoak:

1. Kontsulta teknikoaren erantzuna: 2 orduko epean (lanegunetan)

2. Ordezko piezen bidalketa: 24 orduko epean

3. Urruneko arazoak konpontzea: doako bideo-deien laguntza

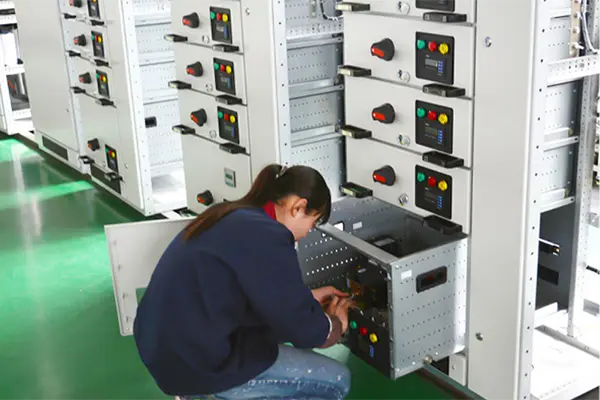

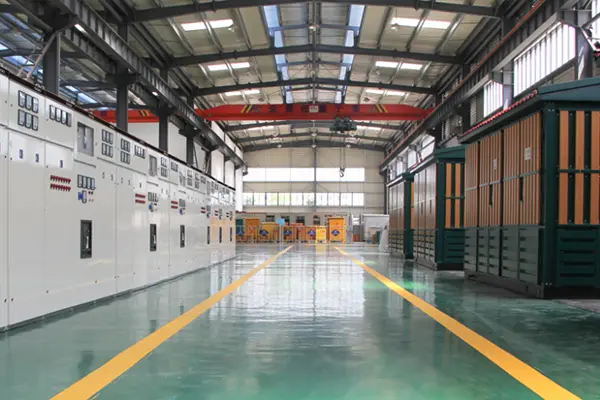

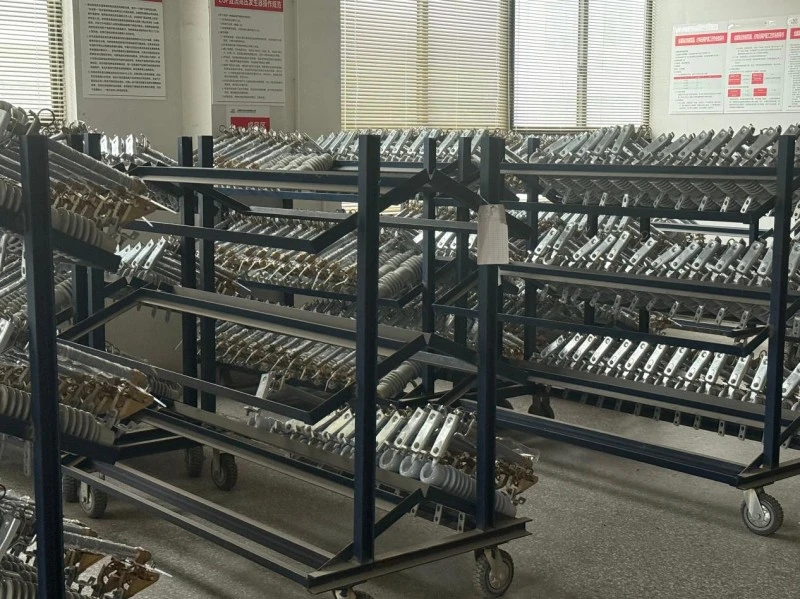

Fabrikazioa eta Kalitate Kontrola

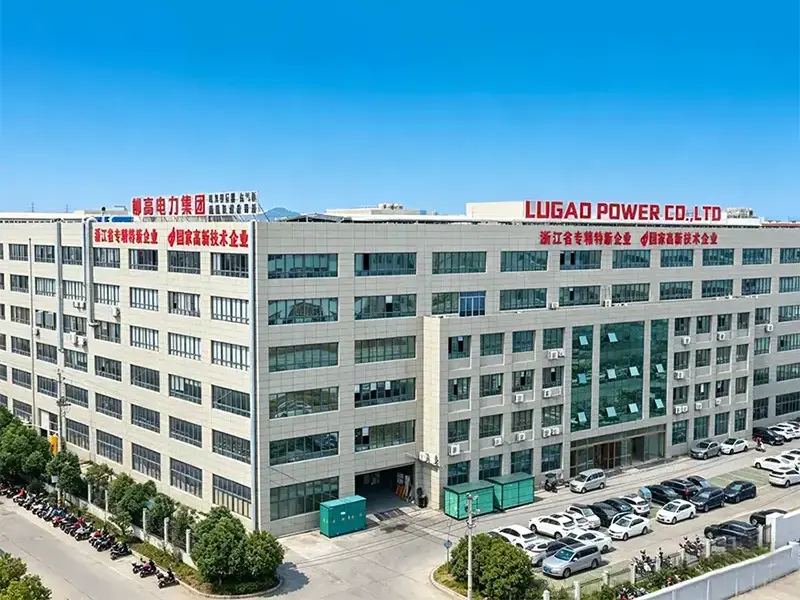

Lugao Power Co., Ltd. tentsio handiko, ertaineko eta baxuko potentzia transmititzeko eta banatzeko ekipoen I+G eta fabrikazioan espezializatuta dago, transformadoreak barne,kommutagailu, etengailuak, deskonektoreak eta erlazionatutako produktu elektrikoak.

Etxeko ekoizpen, ingeniaritza eta proba gaitasunekin, Lugao Power-ek OEM/ODM soluzio pertsonalizatuak eta elektrizitate banaketa soluzio bakarreko soluzioak eskaintzen ditu mundu osoko zerbitzuetarako, industria-instalazioetarako, energia berriztagarrietarako proiektuetarako eta azpiegitura-aplikazioetarako.
