RMU MV HV Isolatutako Konmutagailuen Panela VCBrekin

Zer da?

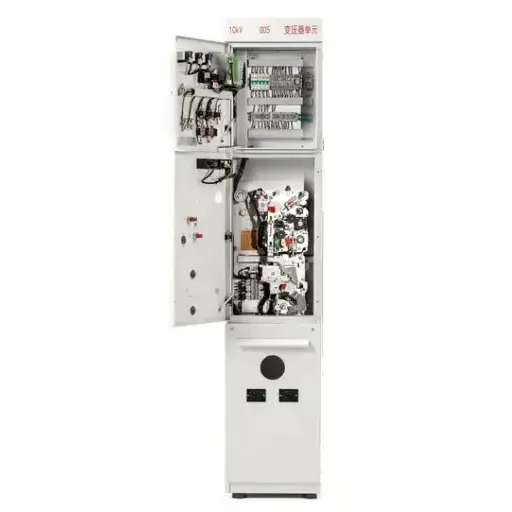

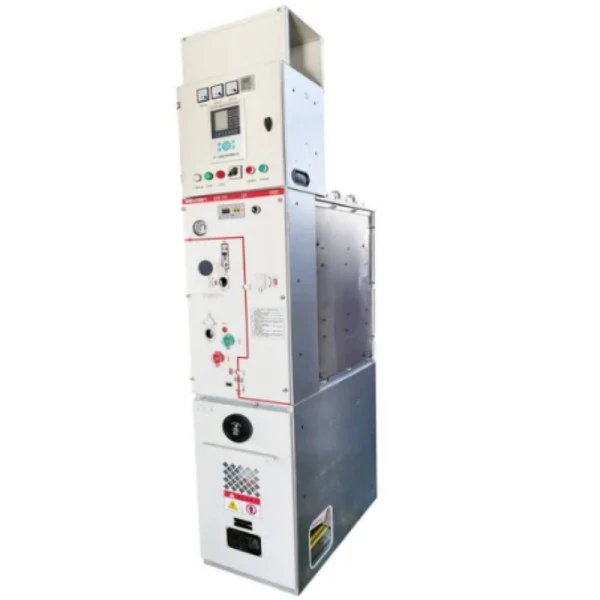

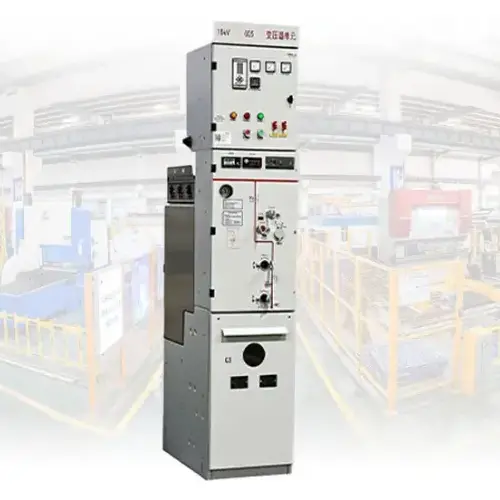

VCBdun RMU MV HV isolatutako switchgear panela fabrikan muntatutako metalezko banaketa elektrikoko gailu bat da.Eraztun Unitate Nagusia (RMU)funtzionaltasuna Vacuum Circuit Breaker (VCB) teknologiarekin. RMU-k eraztun-sarearen konfigurazioa ahalbidetzen du; potentzia bi norabideetatik joan daiteke, hornikuntzaren jarraipena bermatuz. VCB-k, hutseko etengailu itxi batean kokatuta, akatsak gertatzen direnean milisegundotan itzaltzen ditu arkuak.

RMU (Ring Main Unit) sare elektriko loopetarako diseinatutako kommutagailu trinkoen multzoari egiten zaio erreferentzia. Banaketa erradial-sistemek ez bezala, non matxura bakar batek beherako karga osoei potentzia moztu diezaiekeen, RMU batek eraztun-konfigurazio bat sortzeko aukera ematen du: potentzia bi norabideetatik joan daiteke. Sekzio batean matxura bat gertatzen denean, atal hori isolatu besterik ez duzu sarearen gainerako iturri alternatibotik energia jasotzen jarraitzen duen bitartean.

VCB (Vacuum Circuit Breaker) panel honen babes-sistemaren muina da. Hutseko etengailu itxi baten barruan, etengailuak arku elektrikoak itzal ditzake milisegundoren buruan matxura gertatzen denean. Etengailuaren barruan airerik edo oliorik ez dagoenez, arkua ia berehala itzaltzen da, beherako ekipoetan kalteak gutxituz eta kontaktu-bizitza luzatuz.

MV HV Isolated Switchgear-ek adierazten du produktu honek Tentsio Ertainetik Goi Tentsioko tartean funtzionatzen duela (normalean 12 kV-tik 40,5 kV-ra) eta isolamendu-teknologia aurreratua erabiltzen duela —edo SF6 gasa edo dielektriko solidoa— pieza biziak ingurunetik isolatzeko.

Zer egin dezake?

1. Power Banaketa Kontrola - Piztu / itzali zirkuituak eskuz edo SCADA bidez

2. Akatsen babesa - Eten zirkuitulaburreko korronteak 31,5kA arte

3. Sarearen isolamendua - Mantentze-lanetarako irteerako kableak seguru lurretik

Panel honek zerbitzu publikoek, industria-lantegiek eta merkataritza-eraikinek ia zero geldialdi-denbora lortzeko aukera ematen dute langileen erabateko segurtasuna mantenduz. VCBdun RMU MV HV isolatutako etengailuen panel bakoitza ingurune gogorrenetan egiteko eraikita dago.

Produktuaren parametroa (zehaztapena)

Produktuen Ezaugarri eta Aplikazioa

Ezaugarri nagusiak

VCB Babes Integratua --- Fusibleak dituzten RMU estandarrak ez bezala, gure RMU MV HV Isolatutako Switchgear Panelak VCBrekin akatsen etenaldi osoa eskaintzen du. Hutseko etengailuak ez du mantentze-lanak behar bere bizitzan zehar.

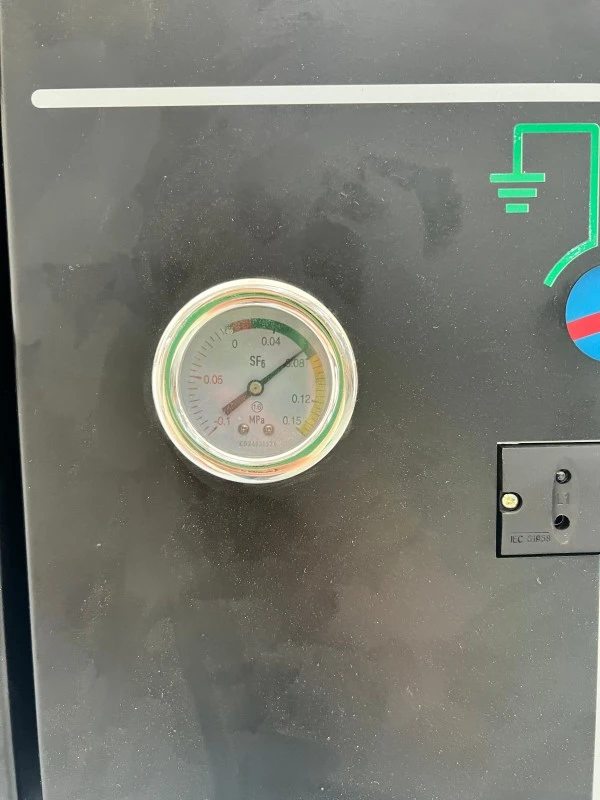

SF6 isolamendu-depositu zigilatua --- Zuzeneko pieza guztiak 3 mm-ko altzairu herdoilgaitzezko depositu batean daude, urteko % 0,1eko isuriarekin. Ez garbiketarik, ez isolamendu probarik, ez hautsaren edo gatz-lainoaren eraginik.

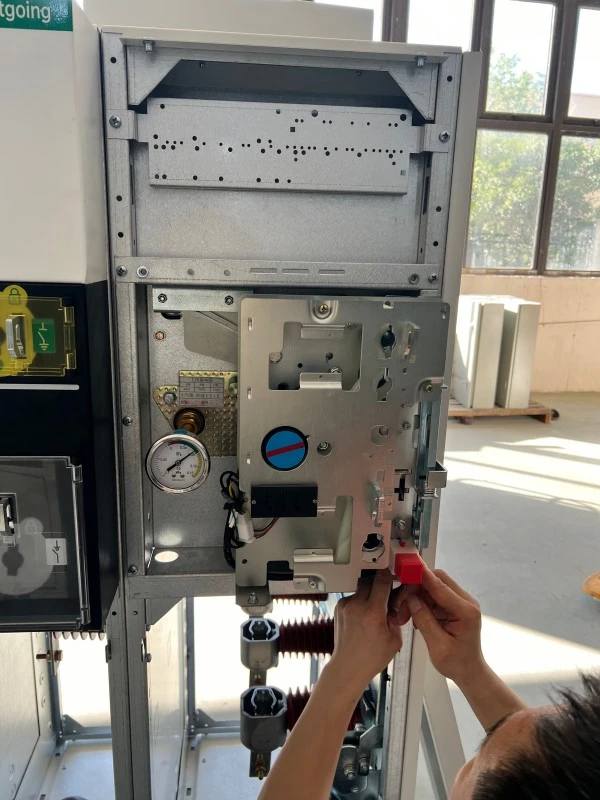

Hiru posizioko etengailu-deskonektoreak Konektatuta, Deskonektatuta eta Lurrerako posizioak eskaintzen ditu interblokeo mekanikoarekin sekuentzia okerrak saihesteko.

Barne-arkuaren jasapena --- 20 kA/1s-an probatua, gas beroak operadorearengandik urruntzen dituen presio-erliebearekin.

Aztarna trinkoa --- Airearekin isolatutako kommutagailuak baino % 30-50 espazio gutxiago okupatzen du, espazioa mugatutako azpiestazioetarako aproposa.

Urruneko monitorizazioa --- Kontaktu laguntzaile estandarrak gehi aukerako Modbus edo IEC 61850 komunikazioa.

Aplikazioak

● Hiri-energiaren banaketa (sotoko azpiestazioak, merkataritza-multzoak)

● Parke eolikoak eta eguzki-parkeak (bibrazioak, tenperatura muturrekoak jasaten ditu)

● Industri lantegiak (altzairua, zementua, petrokimikoa)

● Datu-zentroak (Tier III/IV eskakizunak)

● Trenbide-trakzio-azpiestazioek (25 kV-ko sistemak)

● Meatze-eragiketak (hautsez, ingurune hezeak)

Ezaugarri galderak eta erantzunak

G: Nola desberdintzen da VCB karga-haustura etengailu batetik?

A: Karga-haustura etengailu batek karga-korronte arruntak soilik eteten ditu. VCBdun RMU MV HV Isolatutako Switchgear Panel honetako VCBak 31,5 kA arteko akats-korronteak eteten ditu milisegundotan, euskarri ionizagarririk ez duen hutseko etengailu bat erabiliz.

Ekoizpen Xehetasunak

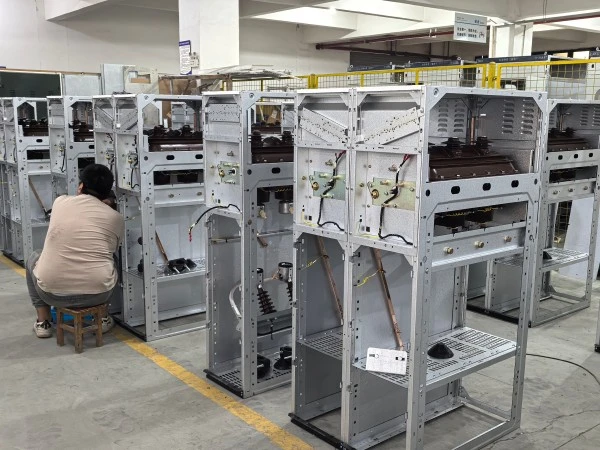

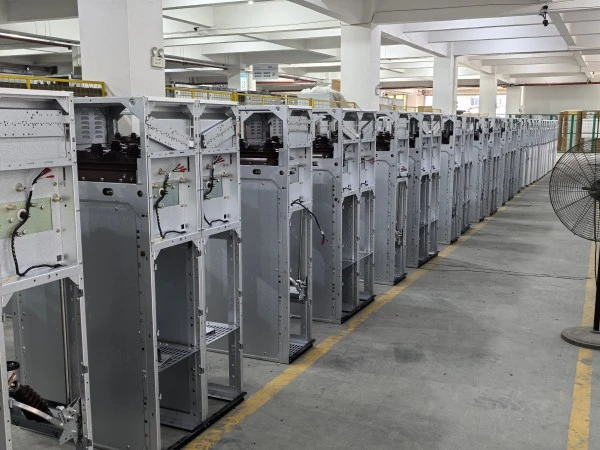

Fabrikazio-prozesua

● Deposituaren fabrikazioa---Laser bidez moztutako 316L altzairu herdoilgaitza, robot bidez soldatutakoa, X izpien ikuskapena, presioan 0.4MPa-n probatua 24 orduz.

● Hutseko etengailuen muntaia --- Etengailu bakoitzari 70 kV AC goi-tentsioko proba eta kontaktu-erresistentzia neurtzen ditu.

● SF6 prozesatzea --- Depositua <10Pa-ra ebakuatu eta gero SF6 gasez bete da (% 99,97 purutasuna, ihintz-puntua <-50 °C). Halogeno-sniffer-ek zigilu guztiak egiaztatzen ditu.

● Probak---Erresistentzia mekanikoa (1.000 ziklo), dielektrikoa (70kV/1min), deskarga partziala (<5pC) eta barne-arkua (20kA/1s).

Kalitate Ziurtagiriak eta Ziurtagiriak

Zergatik aukeratu Lugao Power?

RMU VCB-rekin vs RMU Fuse-rekin

Oro har, VCB RMU-ak gomendatzen dira potentzia ertaineko eta handiko potentzia banatzeko sistemetarako, maiz aldatzeko eragiketak, babes aurreratua eta urruneko monitorizazioa behar dituztenak. Fusible RMU-ak irtenbide errentagarriak dira transformadoreen babeserako eta karga nahiko egonkorrak dituzten banaketa-sare txikiagoetarako.

Paketatzea, bidalketa eta salmenta ostekoa

Enbalajea

1. VCI film barruko bilgarri + apar-betegarria + 9 mm-ko kontratxapatuen kaxa

2. SF6 presioa 0,05MPa-ra murriztu da garraiorako

Salmenta osteko eta bermea

1. Berme-epea: 12 hilabete martxan jartzen denetik edo 18 hilabete bidalketaz geroztik, lehenengo gertatzen dena.

2. Estaldura: Materialen/lanaren akatsak, SF6 betetzea %0,5/urteko isurietarako, VCB hutsaren galera.

3. Bazterketak: Instalazio okerra, ezinbesteko kasua, baimenik gabeko aldaketa, kontsumigarriak.

Zerbitzuak:

1. Doako urrutiko arazoak konpontzeko (24 orduko erantzuna)

2. Ordezko piezen bidalketa 48 orduko epean (eskualdeko biltegiak)

3. Berme hedatua eskuragarri (2, 3 edo 5 urte)

Maiz egiten diren galderak

Q1: Mota probaren txostenak eta FAT eman ditzakezu?

A: Bai. IEC motako proba-txostenak eskuragarri. Fabrika onartzeko probak gure Zhejiang fabrikan ongi etorriak dira. Hirugarrenen ikuskapena (SGS, BV) eskuragarri dago bezeroaren kostuan.

2.G.: Nola kudeatzen dira nazioartean berme-erreklamazioak?

A: bidali argazkiak/bideoak helbide honetaralugaoteam@lugaoelectric.com. Urruneko diagnostikoa 24 orduko epean. Aseguruak estalitako akatsen kasuan, ordezko piezak doan bidaliko ditugu.

3.G.: Zein da VCB-rekin RMU MV HV Isolatutako Switchgear Panel honen zerbitzu-bizitza espero da?

A: SF6 depositua eta busbarrak: 30 urte. VCB etengailua: 10.000 eragiketa edo 30 urte. Mekanismoa berritzea: 15-20 urte. Zerbitzu-bizitza osoa: 25-30 urte mantentze-lan egokiarekin.

Q4: Zein ordainketa-baldintzak onartzen dituzu?

A: Lehen aldiz bezeroak: % 30 T/T aurrerapena, % 70 bidali aurretik. Ezarritako bezeroak: % 20 T/T + % 80 B/L kopiaren aurka. L/C bistatik onartuta.

5.G.: RMU MV HV Isolatutako Switchgear Panela VCBrekin erabil al daiteke altuera handian?

A: Diseinu estandarra ≤2000m. Altuera handiko bertsioa (ihespen handiagoa, SF6 presio handiagoa) 3500 metrora arte eskuragarri. > 3500m-ko ingeniaritza pertsonalizatua.
