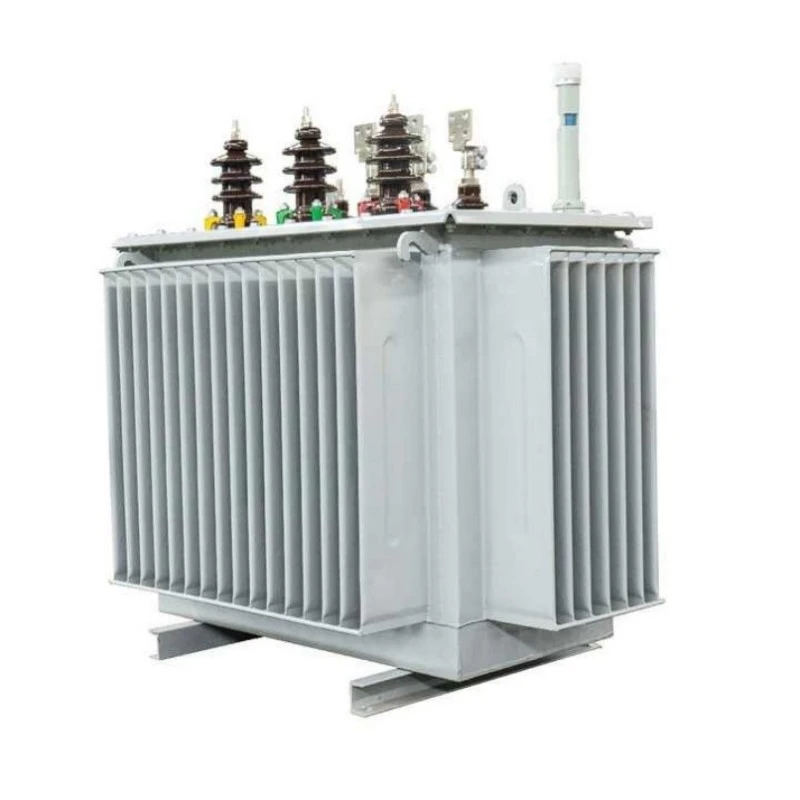

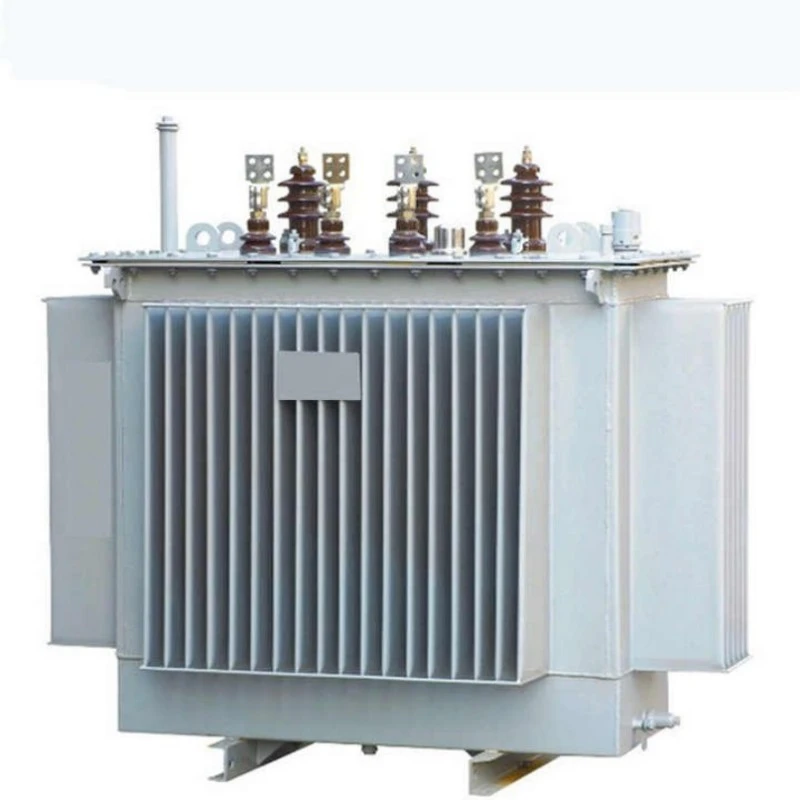

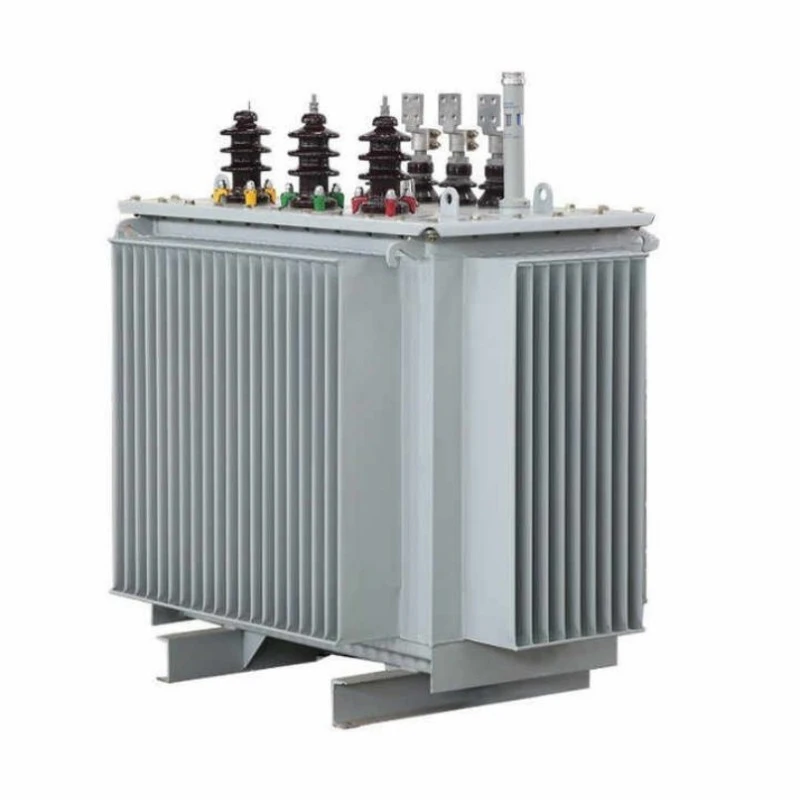

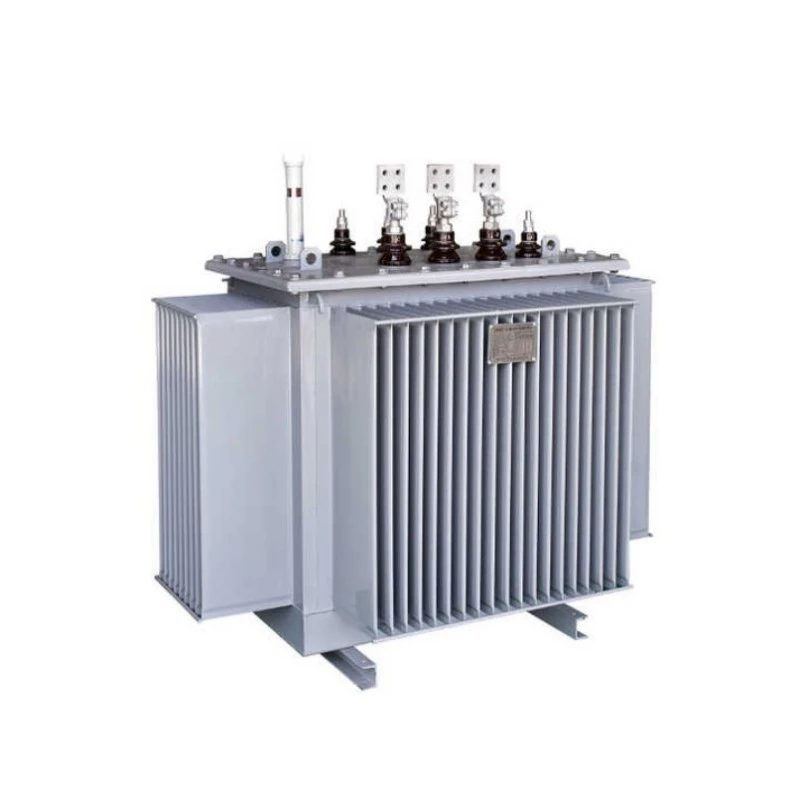

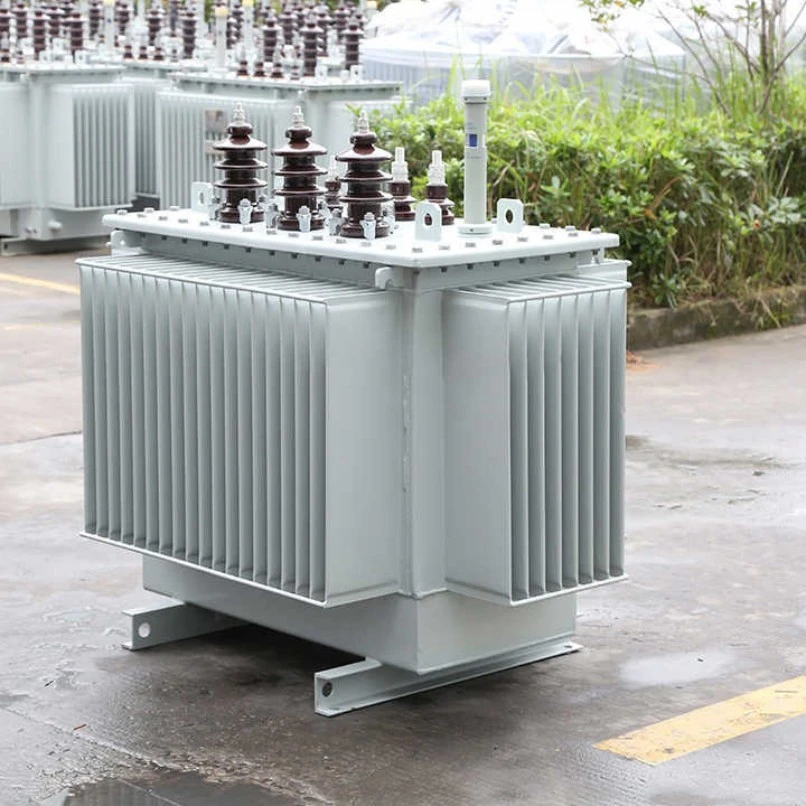

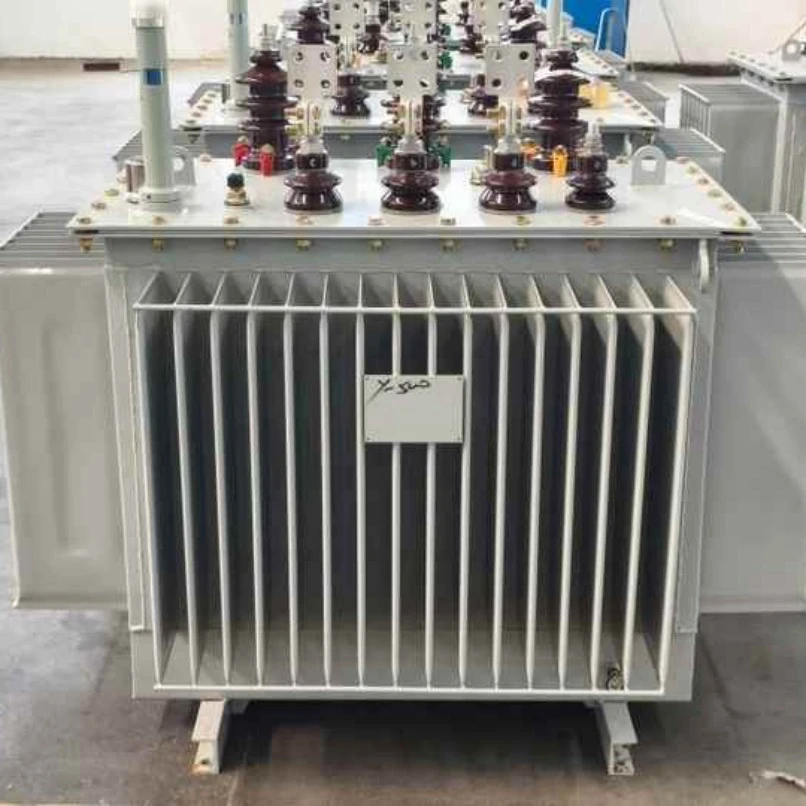

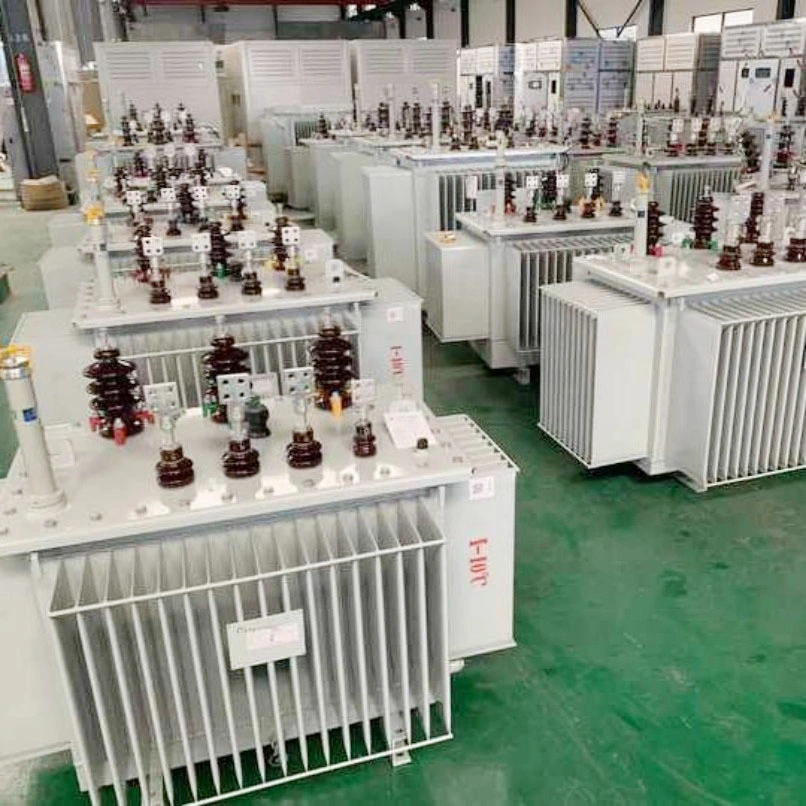

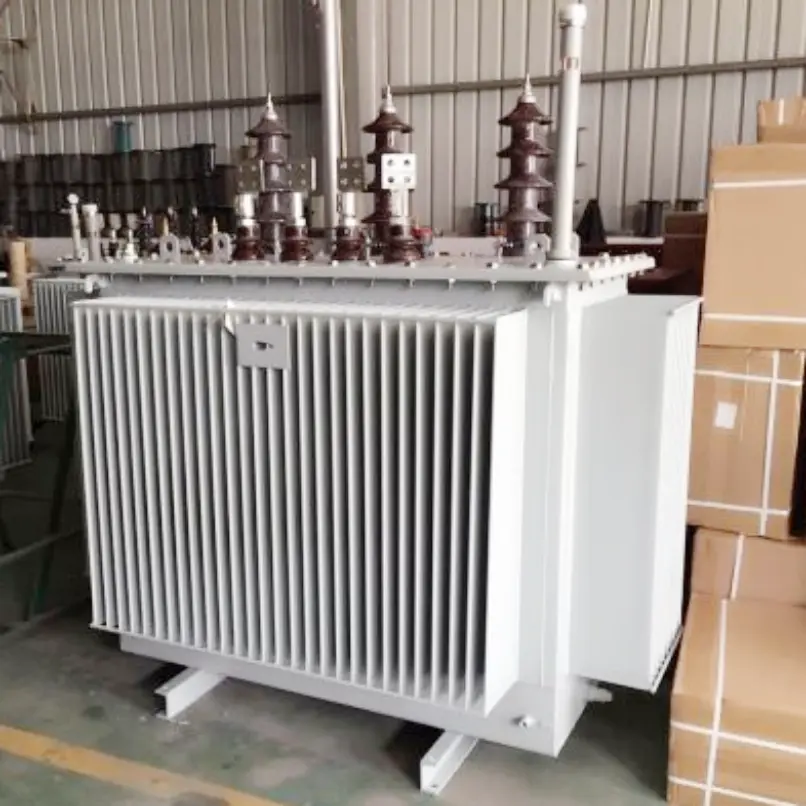

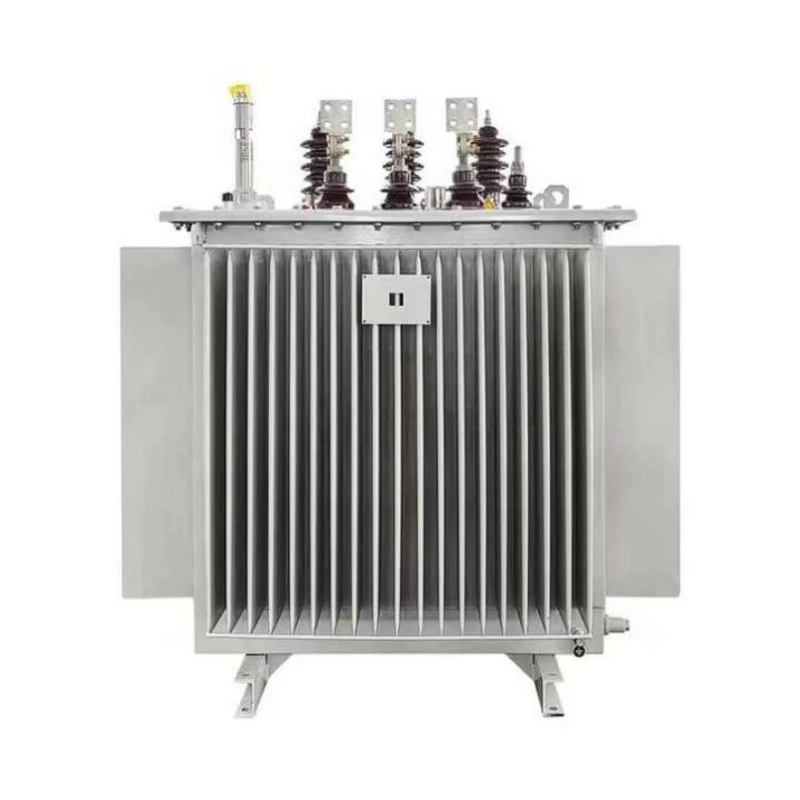

S11 Azpiestazio trinkoa Olioan murgilduta dagoen Transformadorea

Gure konpainiaren S11 azpiestazio trinkoa petrolio murgilduta dagoen Transformadorea oso eraginkorra eta energia aurrezteko soluzio bat da, energia banaketa-sare modernoetarako bereziki diseinatua. Produktu hau erosteak transformadore bat konbinatzen duen unitate integratua eskaintzen dizu,goi-tentsioko etengailuak, eta behe-tentsioko banaketa-ekipoak, instalazio-espazioa eta eraikuntza-kostuak nabarmen aurreztuz.

Produktu honek galera baxuko siliziozko altzairuzko nukleoa eta eroankortasun handiko kobrezko haizeak erabiltzen ditu, eta, ondorioz, estandar nazionalek baino kargarik gabeko galera nabarmen txikiagoak dira, eta epe luzeko funtzionamenduetan energia-kontsumoa nabarmen murrizten da. Olioan murgilduta dagoen hozte-sistemak beroaren xahupen bikaina bermatzen du, funtzionamendu egonkorra mantenduz tenperatura eta karga handiko baldintzetan ere. Bere egitura modular trinkoak garraioa eta instalazioa errazten ditu eta tokiko mantentze-lanaren segurtasuna hobetzen du.

Produktuen Ezaugarri eta Aplikazioa

Ezaugarriak

1. ANSI.IEC.GB.SANS.Estandarrak bete edo gainditzen ditu

2. Kudeaketa, instalazioa eta funtzionamendu segurua.

3. Itxura erakargarria eta modernoa

4. Arrazoizko Egitura

5. Guztiz itxita

6. Sistemaren fidagarritasun handiagoa

7. Segurtasun eta fidagarritasun handia funtzionamenduan

8. Gainkarga eta eraginkortasun handia

9. Eraikuntza sendoa zirkuitulabur eta erresistentzia termikorako gaitasun bikainak dituena

10. Transformadoreak eraginkorragoak dira kargarik gabeko galerak eta karga galerak murriztuta.

S11 azpiestazio trinkoa petrolioan murgilduta dagoen transformadoreak azpiestazio trinkoa olioan murgilduta dagoen transformadoreak lau abantaila ditu:

Eraginkortasun handia eta energia aurreztea:Galera baxuko siliziozko altzairua eta nukleo-egitura optimizatua erabiliz, kargarik gabeko galera eta karga-galera produktu tradizionalenak baino nabarmen txikiagoak dira, energia aurrezteko jarraibide nazionalekin bat eginez eta epe luzerako funtzionamendu-kostuak nabarmen murriztuz.

Beroa xahutzeko eta gainkarga-gaitasun handia:bat bezalaolioz murgilduta dagoen transformagailua, errendimendu handiko olio isolatzailea erabiltzen du hozte eta isolatzaile gisa, beroa xahutzeko eraginkortasun handia eskainiz eta funtzionamendu egonkorra mantenduz tenperatura altuetan, karga astunetan edo baldintza gogorretan ere, ekipoaren bizitza eraginkortasunez luzatuz.

Egitura trinkoaren diseinua:S11 Azpiestazio trinkoa olioz murgilduta dauden Transformadoreak azpiestazio trinkoetarako neurrira diseinatuta daude, aztarna txikia eta egitura trinkoa, instalazio eta mantentze erraza errazten duena. Bereziki egokiak dira barruko edo kanpoko elektrizitatea banatzeko guneetarako, non espazioa premia den.

Fidagarritasun eta segurtasun handia:guztiz zigilatutako egiturak modu eraginkorrean olioaren oxidazioa eta hezetasuna sartzea ekiditen du, isolamendu-errendimendu bikaina eta zirkuitu laburreko jasateko gaitasuna eskainiz, sareko baldintza konplexuetan epe luzerako funtzionamendu segurua eta egonkorra bermatuz.

Aplikazioa

Transformadorearen ohiko zerbitzu-baldintzak

1. Itsas mailaren gaineko altuera 1000m-tik beherakoa da;

2. Giro-tenperatura;

3. Airearen tenperatura altuena +40 °C;

4. Eguneko batez besteko airearen tenperatura altuena+30°C;

5. Urteko batez besteko airearen tenperatura altuena +20 °C;

6. Kanpoko airearen tenperatura baxuena -25 °C;

Aplikazioaren eszenatoki nagusiak

Hiri elektrikoa banatzeko sareak:Bizitegi-eremuetan, merkataritza-guneetan eta industria-parkeetan azpiestazio trinkoetarako egokia, dentsitate handiko potentzia-eskaera asetzeko.

Energia proiektu berriak:S11 Azpiestazio trinkoa Olioan Murgildutako Transformadoreak oso erabiliak dira energia fotovoltaiko eta eolikoen sorkuntzako sistemen igoera edo banaketa faseetan, kanpoko ingurune gogorrak jasateko gai direnak.

Azpiegituren eraikuntza:Elektrizitate-horniduraren fidagarritasun-eskakizun handiak dituzten kokapenetarako egokia da, hala nola aireportuak, metroak, ospitaleak eta datu-zentroak.

Aldi baterako eta larrialdiko elikadura hornidura:Egitura trinkoa, garraiatzeko erraza, aldi baterako azpiestazioetarako edo larrialdietarako konponketa agertokietarako egokia.

Produktuaren parametroa (zehaztapena)

S11 VS S13 Transformadoreen alderaketa

Banaketa-transformadore egokia hautatzea zure proiektuaren energia-eraginkortasunaren helburuen, aurrekontuaren eta epe luzerako funtzionamendu-kostuen araberakoa da. S11 eta S13 olioz murgilduta dauden transformadoreak asko erabiltzen dira elektrizitatea banatzeko sistemetan, baina errendimendu-lehentasun desberdinetarako diseinatuta daude.

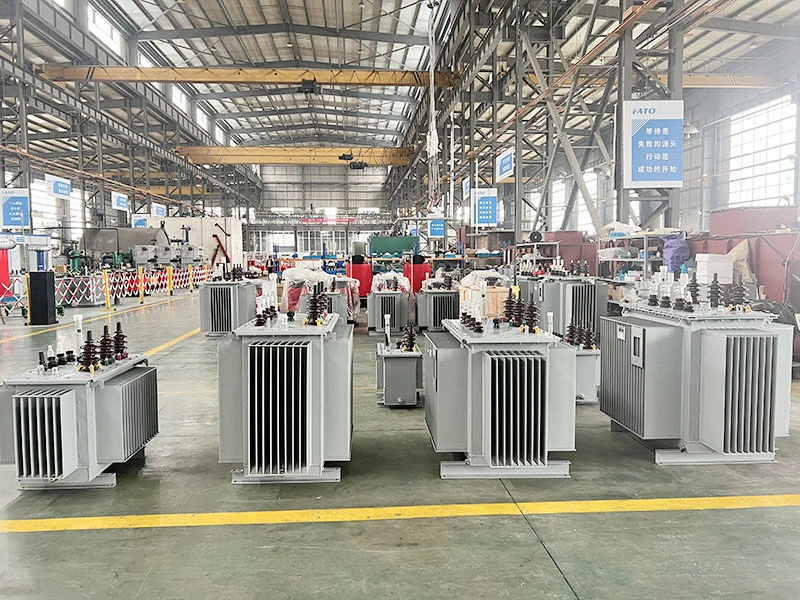

Ekoizpen Xehetasunak

Oinarrizko materiala eta prozesua

S11 Azpiestazio trinkoa Olioan Murgildutako Transformadore Elektrikoen nukleoa iragazkortasun handiko ale hotzean ijetzitako silizio altzairuarekin eraikita dago. Nukleoaren laminazioa zehaztasunez moztuta eta automatikoki pilatzen da, lotura estuak eta bide magnetiko uniformeak bermatzeko, funtsean kargarik gabeko korrontea eta galerak gutxituz.

Egitura bihurritua

Tentsio handiko zein behe-tentsioko harilkatuek oxigenorik gabeko kobre-eroaleak erabiltzen dituzte eroankortasun elektriko handiko eta erresistentzia-galera baxuetarako. Gainera, tentsio baxuko harilkatuek geruzen arteko isolamendu uniformea ​​duen paper-haizketaren konfigurazioa hartzen dute, zirkuitulaburrak jasateko gaitasuna nabarmen hobetzen duena.

Isolamendu-sistema

Kalitate handiko mineral isolatzaile olioa edo, aukeran, ingurumena errespetatzen duen su-puntu handiko fluido isolatzailea, indar dielektriko bikaina eta egonkortasun kimikoa emateko erabiltzen da. Olio-paperaren isolamendu-sistemak hutsean lehortzeko eta olio-betetzeko prozesu zorrotzak jasaten ditu hondar aire-burbuilarik geratzen ez dela ziurtatzeko, deskarga partzialaren hasierako tentsioa eskakizun estandarren gainetik, horrela epe luzerako fidagarritasuna bermatuz.

Egituraren diseinuaren xehetasunak

Depositua eta zigilatzeko egitura

Deposituak panel korrugatu bat edo fin-motako erradiadorearen diseinu integratua du, hozte-baldintzak betetzen dituen bitartean, malgutasun elastikoa eskaintzen du olio-bolumenaren gorabeherak automatikoki egokitzeko. Erabat zigilatutako egitura presioa arintzeko balbula eta olio-mailaren adierazle batekin hornituta dago, olioaren eta giroko airearen arteko kontaktua saihestuz, oxidazioa eta hezetasuna xurgatzea saihestuz eta olioa ordezkatzeko tarteak luzatuz.

Diseinu Integratu trinkoa

Azpiestazio trinkoen aplikazioetarako optimizatuta, S11 Compact Substation Electrical Oil Murgildutako Transformadoreek aurrez instalatutako integrazioa ahalbidetzen dute goi-tentsioko kommutagailuekin eta behe-tentsioko banaketa-panelekin. Kanpoko neurriak zehaztasunez kalkulatzen dira aztarna minimizatzeko, sake elektrikoa eta isolamendu distantzia baldintzak betetzen dituzten bitartean. Igogailuak, oinarria muntatzeko zuloak eta kableak sartzeko metodoak estandarizatuta daude tokiko instalazio eta konexio azkarra errazteko.

Babes eta Kontrol Konfigurazioa

Tenperaturaren jarraipena eta babesa

Olioaren tenperaturaren neurgailu bat eta haize-tenperatura-adierazlea estandar gisa eskaintzen dira, tenperatura denbora errealean kontrolatzeko eta alarma eta bidaia-kontaktu konfiguragarriak eskainiz. Edukiera handiko transformadoreetarako, zuntz optikoko tenperatura neurtzeko aukerako sistema batek harizpien berogailuen tenperatura zehatz-mehatz kontrolatzeko aukera ematen du, karga dinamikoaren kudeaketarako datuen euskarria eskainiz.

Presioaren eta olio-mailaren babesa

Presioa arintzeko balbula bat instalatzen da presioa automatikoki askatzeko barneko tankearen presio anormalaren kasuan, deformazioa edo haustura saihestuz. Olio-maila-neurgailuak olio-maila baxuko alarma funtzioa du, mantentze-lanak puntualki esku hartzeko edo ihesak detektatzeko aukera ematen du.

Kalitate eta Proben Bermea

Transformadore bakoitzak motako proba integralak eta ohiko probak egiten ditu entregatu aurretik, kargarik gabeko galera eta karga galera probak, zirkuitu laburreko inpedantzia probak, induzitutako gain-tentsioaren jasateko probak, deskarga partzialeko probak eta tximista-bulkada probak barne. Funtsezko errendimendu-adierazle guztiek estandar nazionalen eta IEC zehaztapenen eskakizunak gainditzen dituzte, epe luzerako funtzionamendu egonkorra bermatuz eremuko baldintza konplexuetan.

Zergatik aukeratu Lugao Power?

Fabrikazio-gaitasun aurreratuekin eta kalitatea kudeatzeko sistema zorrotzarekin, Lugao Power-ek energia banatzeko ekipamendu irtenbide fidagarriak eskaintzen dizkie mundu osoko bezeroei.

Fabrikatzaile espezializatua— Lugaok 10 urte baino gehiagoko esperientzia du potentzia garraiatzeko eta banatzeko ekipoen sektorean, olioan murgilduta dauden transformadoreen diseinuan eta fabrikazioan espezializatuta,lehorreko transformadoreak, azpiestazio aurrefabrikatuak eta ertain eta goi-tentsioko kommutagailuak.

Kalitate Kontrol zorrotza— S11 serieko olioan murgilduta dagoen transformadore bakoitzari ohiko probak egiten zaizkio fabrikatik irten aurretik, kargarik gabeko eta karga galera probak barne, isolamendu-erresistentzia-probak, harilkatze-erresistentzia-neurketak, jasateko tentsio dielektrikoko probak eta fabrikako onarpen-ikuskapenak, tokiko funtzionamenduan fidagarritasuna bermatzeko.

Pertsonalizatutako Ingeniaritza Irtenbideak— Tentsio-kalifikazioak, edukiera, konexio-taldeak, hozte-metodoak, itxitura-diseinuak eta instalazio-konfigurazioak pertsonalizatzeko zerbitzuak eskaintzen ditugu, hainbat sektoreren beharrak asetzeko, besteak beste, zerbitzu publikoak, industria, energia berriztagarriak eta azpiegitura proiektuak.

Diseinu energetiko eraginkorra— Gure transformadoreak kalitate handiko ale hotzean ijetzitako siliziozko altzairuzko xaflak eta eroankortasun handiko kobrezko harizketak erabiliz fabrikatzen dira, energia-kontsumoa murrizteko, eraginkortasun operatiboa hobetzeko eta jabetza-kostu osoa murrizteko bizi-ziklo osoan.

Nazioarteko Arauak betetzea—— Gure produktuak ISO ziurtagiria duen kalitatea kudeatzeko sistema baten arabera fabrikatzen dira eta IEC, GB eta nazioarteko beste estandar garrantzitsuak betetzen dituzte. Mota-probaren txostenak eta dokumentazio teknikoa eskatuz gero eskuragarri daude.

Hornikuntza global fidagarria—— Eskarmentu handiko ingeniaritza eta esportazio talde batek babestuta, Lugao-k bezero globalak aholkularitza teknikoa, aurrekontu azkarrak, OEM/ODM zerbitzu malguak, ontzi seguruak eta salmenta osteko laguntza erantzunkorra eskaintzen die.

Produktuen salmenta osteko zerbitzua

1. Transformadorea instalatu eta bertan martxan jarri ondoren, ihesik gabekoa izango dela bermatzen da eta pintura ez dela zuritu edo desagertzen bermatzen da. 5 urteko bermea eskaintzen da; berme-aldian erabilera arruntean gertatzen diren kalitate-arazoak bermeak estaliko ditu.

2. S11 Azpiestazio trinkoa Olioan Murgildutako Transformadore elektriko guztiak bizitza osorako zerbitzuak estaltzen ditu, produktuaren osagarrien osotasuna bermatuz.

3. Zerbitzu-bizitza 30 urte baino gutxiagokoa da.

4. Ekipamenduak huts egiten badu, hornitzaileak ordubeteko epean erantzungo du eroslearen jakinarazpena jaso eta 24 orduko epean langile teknikoak gunera bidaliko ditu etxean.

Zerbitzu Konpromisoa

1. S11 Azpiestazio trinkoa Olio Murgildutako Transformadore Elektrikoa ISO 9001-2008 Kalitate Kudeaketako Sistemaren eskakizunekin bat etorriz fabrikatzen da, produktuak fabrikatik irten aurretik kalitate estandarrak % 100 betetzen dituela ziurtatuz.

2. Gure enpresak aurre-salmenta, salmenta eta salmenta osteko zerbitzu integrala eskaintzen du bezeroen gogobetetasuna bermatzeko.

2. Gure enpresak 60 hilabeteko bermea eskaintzen du. Kalitate-arazoren bat izanez gero, produktua doan konpondu edo ordezkatuko dugu, bezeroaren %100eko gogobetetasuna bermatuz.

Transformadoreen diseinuak eta probak honako arau hauek bete beharko dituzte:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Potentzia transformadoreak》

GB/T6451-2015 《Olioan murgilduta dauden potentzia-Transformadoreen zehaztapenak eta baldintza teknikoak》

JB/T3837-2010 《Produktu transformatzaileetarako mota izendapenak biltzeko metodoa》

GB/T311.1-3.11-97 《Tentsio handiko transmisio eta transformazio ekipoetarako isolamenduaren koordinazio eta tentsio handiko probarako teknikak》

GB10237-88 《Potentzia-Transformadoreetarako Isolamendu Mailak eta Proba Dielektrikoak—Kanpoko Isolamenduaren Aire-Garaiak》

GB7595-87 《Transformadore-olioaren zerbitzurako kalitate-araua》

GB7328-87 《Transformadoreentzako soinu-mailaren neurketa》

GB7534-87 《Deskarga Partzialaren Neurketa》

GB/T15164-94 《Olioan murgilduta dauden potentzia transformadoreetarako kargatzeko gida》

DL/T586-95 《Ekipo elektrikoen erabiltzaileen fabrikazioa gainbegiratzeko gida teknikoa》

GB/T311.1-3.11-97 《Tentsio handiko transmisio eta transformazio ekipoetarako isolamenduaren koordinazio eta tentsio handiko probarako teknikak》

GB2536-1990 《Transformatzaileen olioa》

JB/T56011-92 《Olioan murgilduta dauden potentzia-transformadoreen produktuen kalitatearen sailkapena》

ZBK41005-89 《6-220KV Transformadoreen soinu maila》
