Tentsio-gorabeherek, tximisten gorakadek eta gainkarga etengabeko baldintzek sarritan harilaren deformazioa eta isolamenduaren porrota goiztiarra eragiten dute elektrizitatea banatzeko sareetan. Lugao Power Co., Ltd.-k Txinan oinarritutako Potentzia-Transformatzaileen fabrika espezializatu gisa funtzionatzen du, transmisioaren ahultasun horiek ezabatzen ditu gure doitasun-hauritutako kobre-hailen bidez, nukleo-erretokitze-teknologia aurreratuekin eta olioz murgildutako isolamendu-sistemen bidez. 2016az geroztik, gure ISO9001 eta SGS ziurtagiria duten fabrikazio-instalazioak sarearen muturreko nahasmenduak xurgatzen dituzten igoera eta beherako unitate sendoak eman ditu, zerbitzu-azpiestazioei eta industria-instalazioei tentsio-erregulazio egonkorra eta epe luzerako fidagarritasun elektrikoa eskainiz.
Zein indar elektriko eta mekanikok gobernatzen dute tentsio handiko potentzia-transformadoreen errendimendua?
Tentsio ertaineko bihurketa soilik kudeatzen duten banaketa-transformadore estandarrak ez bezala, Power Transformer soluzioek bi eskakizun kontrajarri aurre egin behar diete: sorgailuaren irteerako tentsioa transmisio-mailetara igo behar dute, edo tentsio handiko eta gaitasun handiko potentzia banaketa-mailetara jaitsi behar dute, sareko matxuretan sortzen diren indar elektromagnetiko izugarriei eta zirkuitu laburreko korronte igoerei aldi berean jasaten dituzten bitartean.
Ohiko harilkadura-egiturak deformazio edo are erortzeko joera dute indar elektromagnetiko erradial iraunkorren ondorioz, potentzialki bira arteko bat-bateko zirkuitu laburrak eta hutsegite katastrofikoak eragin ditzakete. Gure neurrira diseinatutako unitateek nukleoa finkatzeko sistema optimizatua, erresistentzia handiko taula isolatzailea eta tankearen egitura zurruna dituzte. Diseinu honek indar elektromagnetiko axial eta erradialen desakoplamendu osoa lortzen du, haizearen desplazamendua eta puntu beroen gehiegizko tenperatura igoera eraginkortasunez saihestuz. Diseinu mekaniko optimizatu honi esker,Lugaoko potentzia transformadoreakzerbitzu-bizitzaren luzapena %28ra arte eskaintzen du epe luzeko, etengabeko eta karga astuneko transmisio baldintzetan.
Nola prebenitzen dituzte nukleoen metalurgiak eta harilkatze-teknikek Hotspot-ak eta isolamenduaren zahartzea?
Potentzia-Transformadoreen hornitzaile kualifikatuak ikuskatzen dituztenean, zerbitzu publikoen ingeniaritza-taldeek oinarrizko materialaren hautapenean, harilkatzeko teknikan eta isolamendu integralaren koordinazioan zentratu behar dute. Epe luzeko transmisioan zehar karga ziklikoen aldaketek erraz eragiten dute nukleoko junturetan eta harilkatze-eroaleetan gainberoketa lokalizatua, olioaren degradazioa, paperaren isolamenduaren haustura eta matxura dielektriko itzulezina areagotuz.
|
Barne Osagaia
|
Oinarrizko materiala hautatzea
|
Nukleo/Haizketaren tratamendua
|
Errendimenduaren adierazlea
|
Lehen Hutsen Prebentzioa
|
|
Iragazkortasun handiko Nukleo Laminazioak
|
Goi-mailako ale hotzean ijetzitako silizio-altzairua (27QG120)
|
Step-Lap Joint & Stress-Relief Annealing
|
Kargarik gabeko galera ≤ IEC 60076 Araua
|
Nukleoaren saturazioa eta fluxu-iheseko puntu beroak saihesten ditu
|
|
Zehaztasun-Wound HV/LV harilkatuak
|
Oxigenorik gabeko kobrezko eroaleak + Premium Kraft paperaren isolamendua
|
Etengabeko harilkadura helikoidala eta hutsean lehortzea
|
Zirkuitu Laburreko Erresistentzia Dinamikoa ≥ 2,5% Erreaktantzia Desbideratzea
|
Bat-bateko matxura-korronteetan harilaren inklinazioa kentzen du
|
|
Garraio Astuneko Deposituaren Egitura
|
Erresistentzia handiko egitura altzairua (Q345R)
|
Soldadura robotikoa eta presio hertsien probak (0,3 MPa)
|
Ihes-tasa zero (24 orduko murgiltze-proba)
|
Barne-arkuaren presiopean olio-iragaztea eta depositua haustea ekiditen du
|
|
Olio-isolamendu sistema aurreratua
|
Goi-mailako olio minerala edo ester naturalaren fluido biodegradagarria
|
Hutsean olioa betetzea eta olio beroaren zirkulazioa lehortzea
|
Matxura-tentsioa ≥ 60 kV (IEC 60156)
|
Deskarga partziala eragozten du eta beroaren xahupena bizkortzen du
|
Zein neurriko tentsio, ahalmen eta hozte estilo horni ditzake Lugaok?
Lugao Power Co., Ltd.k ISO9001 eta SGS ziurtagiridun produkzio-tailer baten jabea du, core ebaketa-lerro profesionalekin, harilkatzeko makinekin, hutsean lehortzeko labeekin eta potentzia osoko proba-baiekin hornitua. Produktu guztiak IEC, GB, CE eta CCC nazioarteko arauen arabera fabrikatzen dira, eta plug-and-play ordezkatzea onartzen dute, jatorrizko azpiestazioen diseinuak aldatu gabe.
Tentsio-klaseak eta edukiera-tarteak
Lugaok potentzia-transformadoreen tentsio-klase anitz garatzen ditu transmisio-maila eta banaketa-sarearen eskakizun desberdinekin bat egiteko:
· 132kV / 110kV-ko potentzia-eraldaketa igoera/jaitsiera:Erabilgarritasun-azpiestazio handietarako, zentral elektrikoen sare-konexio-sistemetarako eta energia-transmisioa behar duten industria astunetarako diseinatua. ONAN edo ONAF hoztearekin olioz murgilduta dagoen depositu-egitura sendoa hartuta, zirkuitu laburreko jasateko gaitasun paregabea eta deskarga partzialeko maila oso baxuak (≤ 5 pC) ditu, kaxa eta txorrota-aldagailuen ikuskapena eta mantentze-lanak errazten dituen bitartean.
· 33kV / 35kV potentzia-eraldaketa:Tamaina ertaineko industria-plantak, parke eolikoak biltzeko azpiestazioetarako eta campuseko banaketa-sareetarako egokia. Eraginkortasun handia aztarna trinkoarekin orekatzen du, hozte-aukera malguak eta tentsio-txorrota pertsonalizagarriak eskaintzen ditu sareko tentsioaren gorabeherak egokitzeko.
· 11kV Banaketa Potentzia-Transformadorea:Merkataritza-konplexuetarako, bizitegi-komunitateetarako eta landa-elektrifikazio proiektuetarako aproposa. Olio-kontserbadore baten beharra ezabatzen duen olio-tangaren diseinu korrugatu bat dauka, eta horrela mantentze-maiztasuna murrizten du eta kanpoko ingurune gogorretan funtzionamendu fidagarria bermatzen du.
Hozte metodoaren aukerak
Lugao Transformer unitate guztiek hozte-konfigurazio malguak eskaintzen dituzte errendimendu termikoa optimizatzeko gunearen baldintzen arabera:
· ONAN (Olio Naturala Aire Naturala):Hozteko konbekzio naturalean oinarritzen da, giro-baldintzak egokiak diren karga moderatuko aplikazioetarako aproposa.
· ONAF (Oil Natural Air Forced):Olioaren zirkulazio naturala areagotzen du behartutako airea hozteko haizagailuekin, gainkarga etengabeko ahalmena % 30 gutxi gorabehera handituz.
· OFFAF (Oil Forced Air Forced):Behartutako airearen bero-trukagailuekin behartutako olio-zirkulazioa zabaltzen du, eta ahalmen handiko potentzia transformadore instalazioetarako beroa ahalik eta gehien xahutzea ahalbidetzen du ingurune zorrotzetan.
Nola hautatu Potentzia-Transformadorearen Konfigurazio Ideala Espazio Murriztutako Azpiestazioetarako?
Potentzia-Transformadoreahautaketak guneko espazio-mugak, karga-hazkundearen proiekzioa eta sareko matxura-mailaren eskakizunak kontuan hartu behar ditu. Oinplano zabala duten eskala handiko azpiestazio tradizionaletarako, kanpoko erradiadoreak dituzten olioan murgilduta dauden unitate trifasikoak dira hobetsitako irtenbidea. Estres elektromagnetikoen banaketa uniformea kudeatzen dute, eta mantentze-lantaldeek zuhaixkak eta txorrotagailuak erraz ikus ditzakete ondoko ekipoak deskargatu gabe.
Hiri lurpeko azpiestazioetarako eta GIS (Gas-Insulated Substation) instalazio trinkoetarako, erabilgarriagoak dira erradiadore-panel integratuekin profil baxuko diseinuak. Lugaok aztarnaren optimizazio pertsonalizatua eskaintzen du, solairuko espazioaren eskakizun orokorrak % 15 arte murrizten dituen bitartean, potentzia kudeatzeko ahalmen koherentea eta hozte-eraginkortasuna mantenduz, hiri-sarearen hedapen-eskaera modernoak asetzeko.
Nola konpondu olioaren tenperatura altuak eta isurketa partzialak epe luzeko funtzionamenduan?
Lugaoko transformadoreetan erabiltzen diren osagaiek modu eraginkorrean erantzuten dute ohiko bi funtzionamendu-gai: olioaren tenperaturaren gehiegizko igoera eta kontrolatu gabeko isurketa partziala (PD). Tentsio handiko tentsioaren eta etengabeko karga-korronteen esposizio luzeak kobre- eta burdin-galera handiak sortzen ditu, olio isolatzailearen indar dielektrikoaren beherakada eta haize arteko isolamendua hondatzea; honek, isurketa partziala eta gas-metaketa abiarazten ditu, eta baliteke flashover gertakari katastrofikoak eraginez.
Olio beroaren zirkulazioa eta hutsean lehortzeko prozesu esklusiboak, eraginkortasun handiko erradiadore-banku batekin konbinatuta, olio isolatzailea etengabe zirkulatzen eta hozten du. Goiko olioaren tenperatura 75 °C-tik beherako tenperatura egonkor kontrolatzen du 24 orduko etengabeko karga osoko funtzionamenduan (giro-tenperatura ≤ 40 °C), babes dielektriko osoa mantentzen du paperaren isolamendurako, barneko gasaren oreka egonkortzen du eta hotspot metaketak eragindako isurketa lokalizatua eta olioaren deskonposizioa saihesten du.
Ikusi Gure ekoizpen-lerroaBideoa
Bizi ezazu Lugaoko Power Transformer fabrikazioaren bikaintasuna zuzenean: [Egin klik hemen gure ekoizpen-ibilaldi osoa YouTube-n ikusteko]
Arakatu erlazionatutako produktuak
· [10KV aleazio amorfo motako Transformadorea] — Energia-eraginkorra den barruko banaketa aplikazioetarako aproposa.
· [33kV 35kV Oliotan Murgildutako Transformadorea] — Tentsio ertaineko irtenbide sendoa proiektu industrial eta berriztagarrietarako.
· [132kV 110kV 50MVA 125MVA Oliotan Murgildutako Transformadorea] — Zerbitzu-zerbitzuen transmisio-sareetarako gaitasun handiko bizkarrezurra.

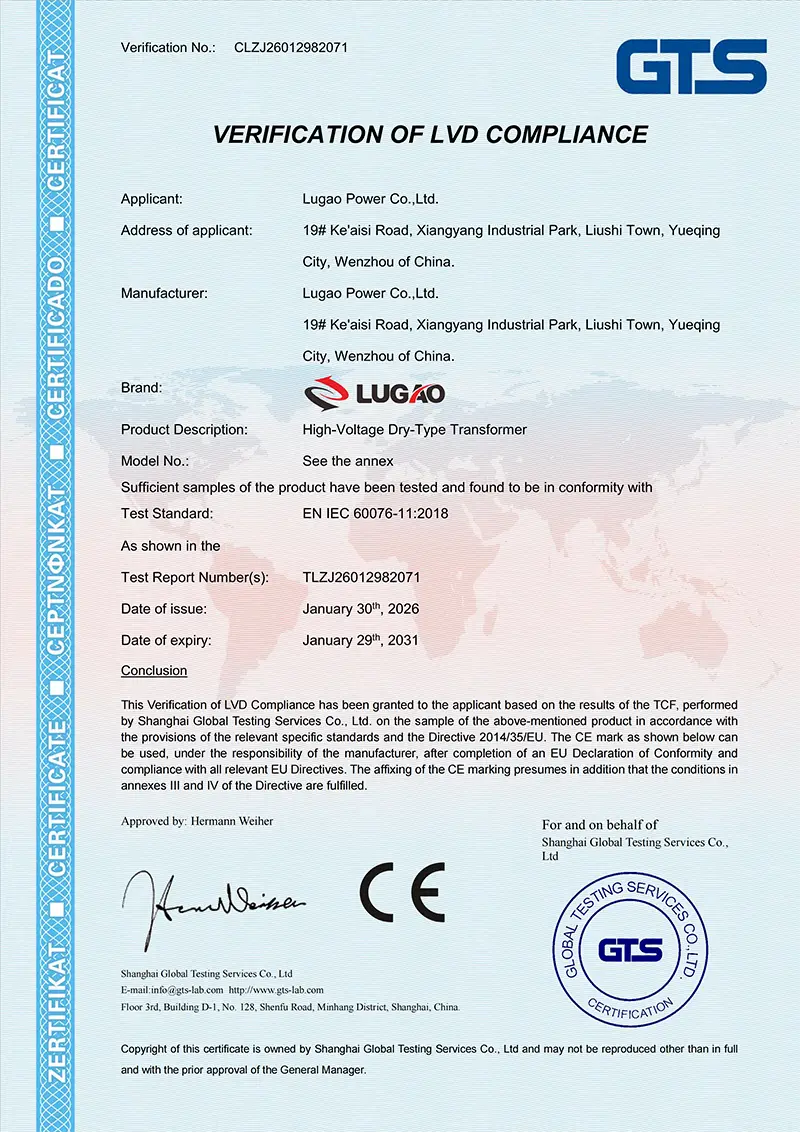

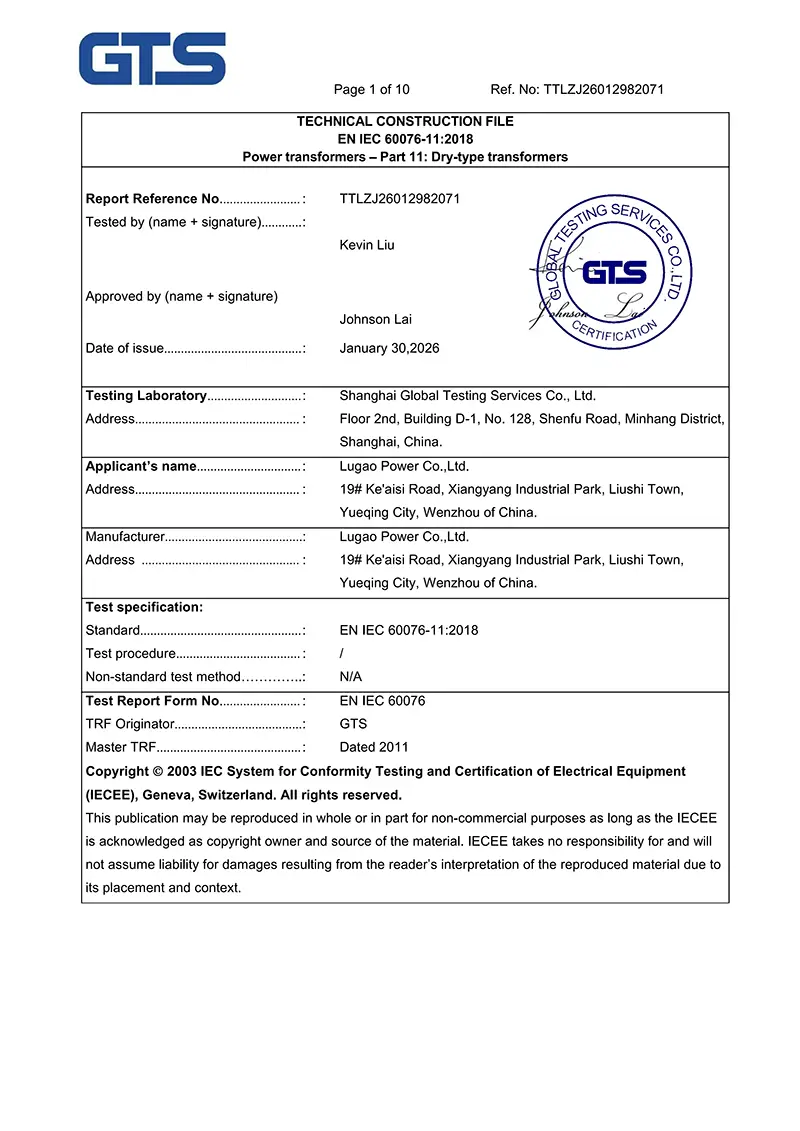

Iturriak: Lugao Power Co., Ltd. dokumentazio tekniko ofiziala eta IEC estandarra ziurtatutako proba-txostenak.
