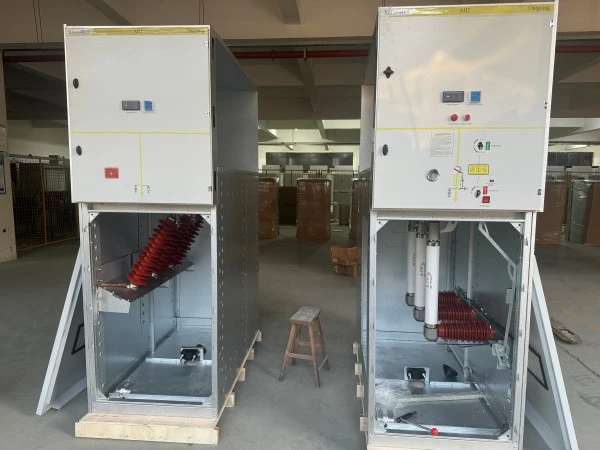

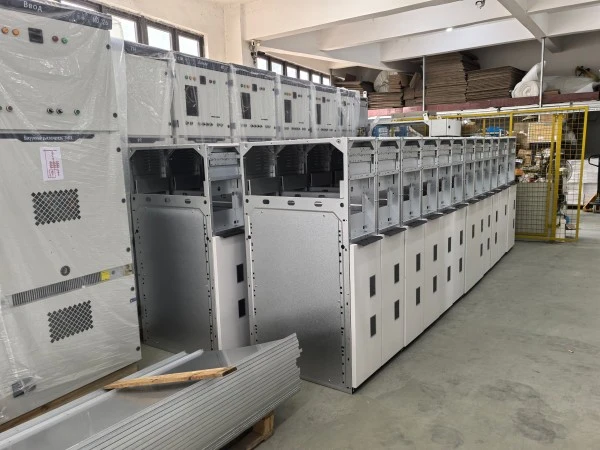

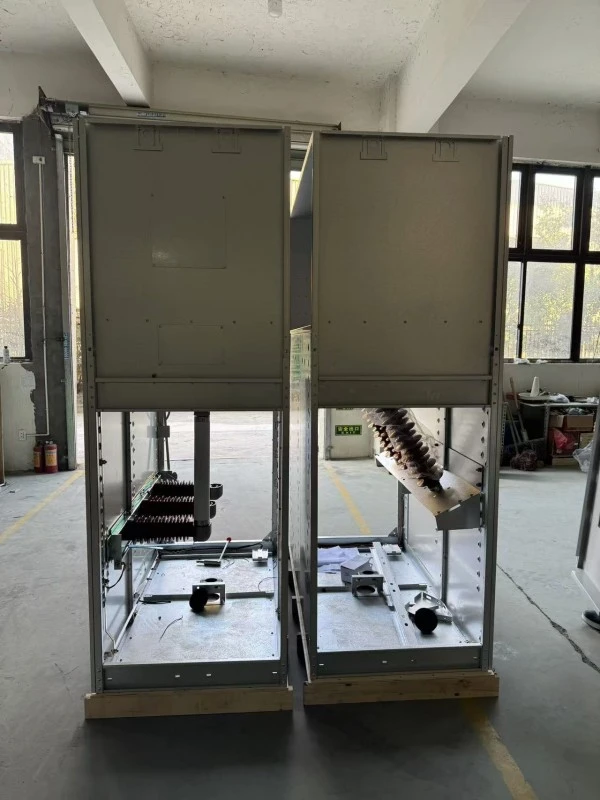

Ingurumena Errespetatzen duen Gas Isolamendua RMU

Ingurumena errespetatzen duen gasaren isolamendu RMU (Eraztun Unitate Nagusia) fabrikan muntatutako, zigilatua, metalez itxitako tentsio ertaineko etengailu bat da (24 kV arte), eta gas nahasketa ekologiko bat erabiltzen du lehen mailako isolatzaile eta arkua itzaltzeko medio gisa --- SF6 hutsaren ordez. Berotze globalaren potentzial handia duten SF6 RMU tradizionalak ez bezala (GWP = 23.500), SF₆-k 24.300 gutxi gorabeherako GWP du EBko egungo erreferentzia datuen arabera. Lugao Power-ren eco-RMU-k aire sintetikoa, N₂/SF₆ nahasketa (SF6% 10 baino gutxiagorekin) edo fluoroketona-oinarritutako (C5-FK) gasa erabiltzen du. Gas hauek ez dira toxikoak, ez dira sukoak, eta 1etik beherako GWP (aire sintetikorako) edo 600etik beherakoa (C5-FKrako), SF6 pururako 23.500arekin alderatuta.

Produktuaren Abantailak

Zergatik AukeratuLugao PowerEco-Gas RMU SF6 alternatibak baino gehiago?

Produktuaren Ezaugarriak

Ezaugarrien zerrenda azalpen teknikoekin

Ekoizpen Xehetasunak

Lugao Power-ek nola fabrikatzen duen Eco-Gas RMU

Ingurumena errespetatzen duen gas-isolamendu RMU bakoitza gure ISO 9001:2021 eta ISO 14001 ziurtagiridun instalazioetan ekoizten da Wenzhou-n, Txinan. Fabrikazio-prozesua ekogasa manipulatzeko bereziki egokituta dago, SF6 produkzio-lerroetatik desberdina.

Urratsez urratseko ekoizpen-prozesua

1. Tankeen fabrikazioa

● 3 mm-ko altzairu herdoilgaitza (AISI 304) - laser ebakia, tolestuta robotizatua, MIG prozesu automatizatuz soldatuta.

● %100eko helio-ihesak hautematea: Depositua huts-ganbaran murgilduta; Heliozko spray-proba - ihes-tasa <1 × 10⁻⁶ mbar·L/s (IEC eskakizuna baino 20 aldiz zorrotzagoa).

2. Osagaien muntaketa

● Gela garbian muntatutako hiru posizioko etengailu-mekanismoa (100.000 klasea).

● Kobrezko kontaktuak zilarreztatuta (15μm-ko lodiera) - kontaktu-erresistentzia baxua bermatzen du (<30μΩ).

● Pertsianaren mekanismoa – altzairu herdoilgaitza, kamak bultzatua.

3. Hutsean prozesatzea

● 80 °C-ra berotzen den depositua hutsean (<10 Pa) 8 orduz - hezetasuna kentzen du (helburua <10 ppm).

● Barne-kondentsazioa eta matxura dielektrikoa saihesten ditu.

4. Eko-gas betetzea

● Nahaste-estazio dedikatuan prestatutako gas nahastea (zehaztasuna ±%1).

● C5-FK nahasterako: C5-FK (fluoroketona) + CO₂ + O₂ (arrastoa).

● Betetzeko presioa: 0,04 MPa erlatiboa 20°C-tan.

● Gasaren konposizioaren etiketarekin serie-zenbakia duen depositu bakoitza.

5. Azken proba elektrikoa

● Potentzia-maiztasunaren jasapena: 42kV/1min (12kV unitateak).

● Tximista-bulkada: 75kV-ko gailurra (1,2/50μs).

● Deskarga partziala: <5pC 1,2Ur-tan (12kV = 14,4kV proba-tentsioa).

● Kontaktuen erresistentzia neurtzea: proba-ziurtagirian erregistratua.

● Funtzionamendu mekanikoko proba: 50 ireki/itxi ziklo – gasaren presioaren aldaketarik ez.

6. Interblokeoaren egiaztapena

● Interblokeo mekaniko guztiak neurgailu-pinekin probatu dira - indarraren neurketa erregistratuta.

7. Ontziak

● Gasez betetako unitatea balbulan garraio-kaparekin zigilatua.

● Presio-neurgailua apar-estalkiarekin babestua

Kalitate Kontrolaren Mugarriak

Salmenta osteko Zerbitzua eta Bermea

Berme epea:

12 hilabete abiarazteko datatik edo 18 hilabete bidalketa datatik (lehen gertatzen dena).

Bermepean estalita:

1. Pieza mekaniko guztiak (etengailu-mekanismoa, interblokeoak, lurreko etengailua, adierazleak)

2. Gas deposituaren osotasuna (isuriak fabrikazio akatsen ondorioz)

3. Lehen eta bigarren mailako kontaktuak

4. Ekogasaren konposizioa (fabrikako betetzea ziurtagiritik desbideratzen bada)

5. Presio-neurgailua eta dentsitate-monitorea

Estali gabe:

1. Biltegiratze edo instalazio desegokiaren ondoriozko kalteak (adibidez, unitatea erortzeak)

2. Kanpoko korrosioa ingurune agresiboaren ondorioz (adibidez, lantegi kimikoa)

3. Naturaren ekintzak (lurrikara, uholdea, tximista)

4. Kontsumigarriak (fusibleak, argi adierazleak, bateriak)

Maiz egiten diren galderak

Q1: Zein gas erabiltzen da zehazki Ingurumena errespetatzen duen gas isolatzeko RMU-n?

A: Lugao Power-ek bi aukera eskaintzen ditu:

● A aukera (ekonomia): N₂ + % 10 SF₆ nahasketa – GWP ≈ 2.350 (oraindik % 90 txikiagoa SF₆ hutsa baino).

● B aukera (prima berdea): C5-FK (fluoroketona) + CO₂ + O₂ – GWP < 600, PFASrik gabe, GWP handiko SF₆ isolamendu-gasekiko konfiantza murriztea bilatzen duten proiektuetarako egokia.

Biak ez dira toxikoak, ez sukoak eta IEC 62271-200 arauak onartuta.

2.G.: Gasaren errendimendua SF6ren berdina al da?

A: Bai, funtzionamendu-presio berean (0,04-0,05 MPa), indar dielektrikoa eta arkua itzaltzeko gaitasuna baliokideak dira. Gure RMU ingurumena errespetatzen duen SF6 unitateen proba berdinak gainditzen ditu: 42kV-ko jasapena, 20kA-ko zirkuitulaburrak egitea eta 50 eragiketa mekaniko.

3.G.: Zer gertatzen da gasa isurtzen bada? Arriskutsua al da langileentzat?

E: Ekogasa ez da toxikoa (SF6 ez bezala, zeinak azpiproduktu toxikoak sor ditzake arkupean). Hala ere, espazio mugatuetan isuri handiek oxigenoa desplazatu dezakete. Lugao Power-ren RMUk presio baxuko alarma bat du. Aktibatzen bada, aireztatu gela sartu aurretik. Gasa bera kantitate txikietan arnasteko segurua da (CO₂ su-itzalgailuaren isurketaren antzekoa).

4.G.: Behar izanez gero, gasa berriro bete dezaket lokalean?

A: Depositua bizitza osorako itxita dago --- ez zenuke inoiz bete behar baldintza normaletan (isuri-tasa <0,1% urtean). Hala ere, balbula bat hondatzen bada, Lugao Power-ek gas nahasketa zehatza duten betetzeko kitak eskaintzen ditu. Ez dugu gomendatzen tokiko SF6 erabiltzea; horrek ingurumenaren helburua zapuztuko luke.

Q5: Zure ingurumena errespetatzen duen gas isolamendu RMU SF6 baino garestiagoa al da?

E: Hasierako erosketa kostua gutxi gorabehera % 8-12 handiagoa da gas nahasketa eta ekoizpen lerro dedikatuagatik. Hala ere:

1. Etorkizuneko SF6 berreskuratzeko kostuak saihesten dituzu

2. Eraikuntza berdeko pizgarri fiskalak jasotzeko eskubidea duzu (adibidez, Singapurren, EBn).

3. Gaur egun, zerbitzu publiko askok prima bat ordaintzen dute SF6rik gabeko switchgeargatik beren kontratazio puntuazioan.

4. 20 urteko bizi-ziklotik gora, Lugaoko eco-RMU kostu-neutroa edo merkeagoa da.

6.G.: Zein ziurtagiri ditu RMU honek?

A: IEC 62271-200 motako proba osoa (KEMA ziurtagiria). Gehigarriak:

● ISO 14001 (fabrikazio ingurumenaren kudeaketa)

● CE marka

● Txinako GB/T 3906

7.G.: Lehendik dagoen SF6 RMU panel bat ekogasarekin berritu al dezaket?

A: Ez, gasa kudeatzeko sistema, zigiluak eta presio ezarpenak desberdinak dira. Hala ere, Lugao Power'sgasez isolatutako RMUSF6 RMU estandar gehienen kanpoko dimentsio eta busbar tarte berdinak ditu. Honek obra zibilik gabe ordezkatzea ahalbidetzen du.

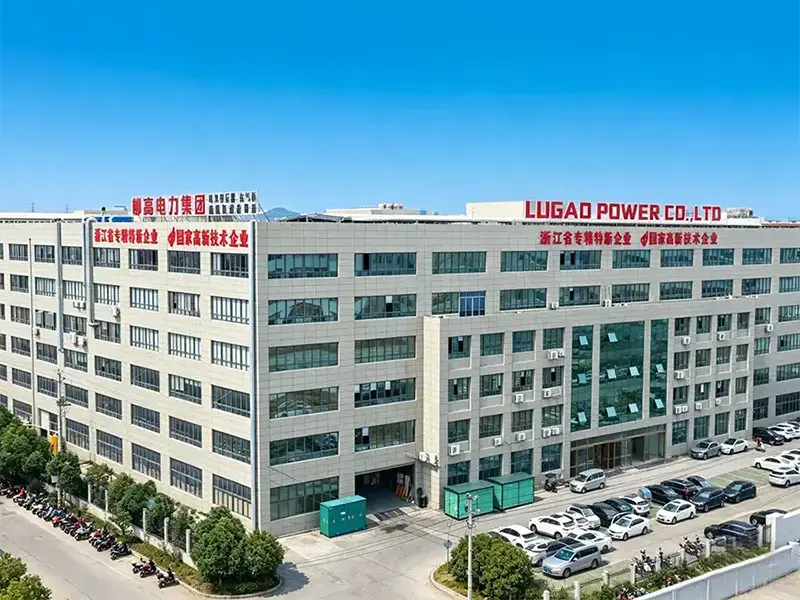

Lugaoko fabrika
