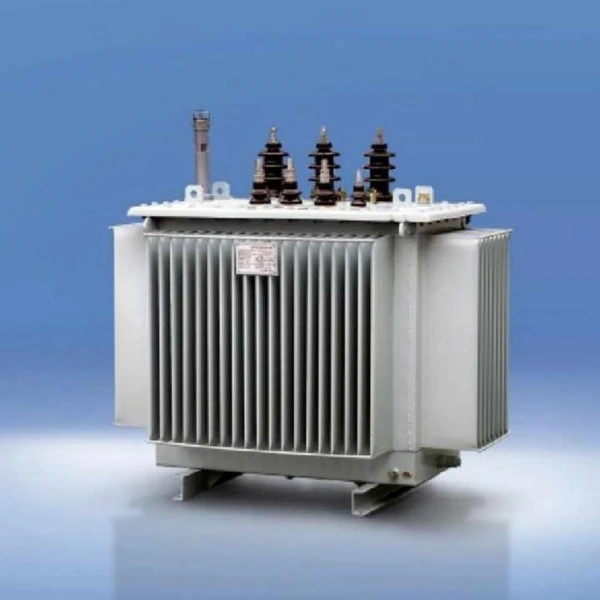

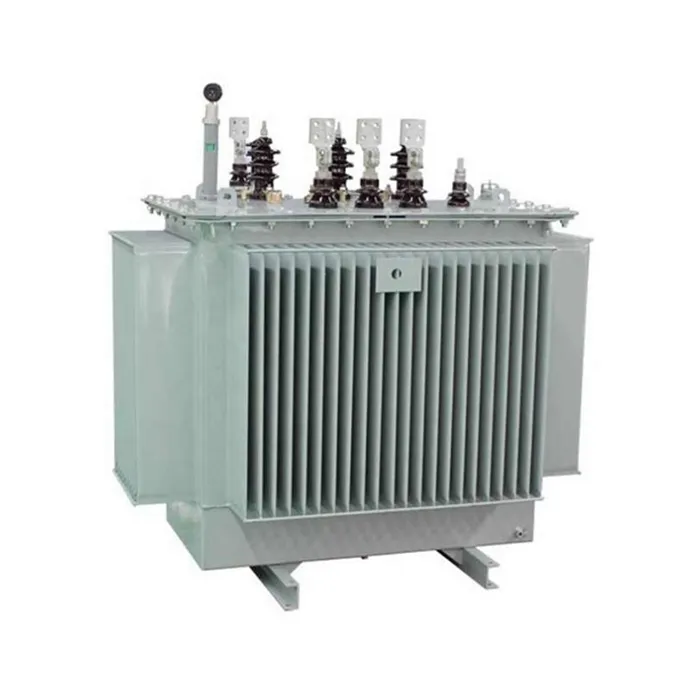

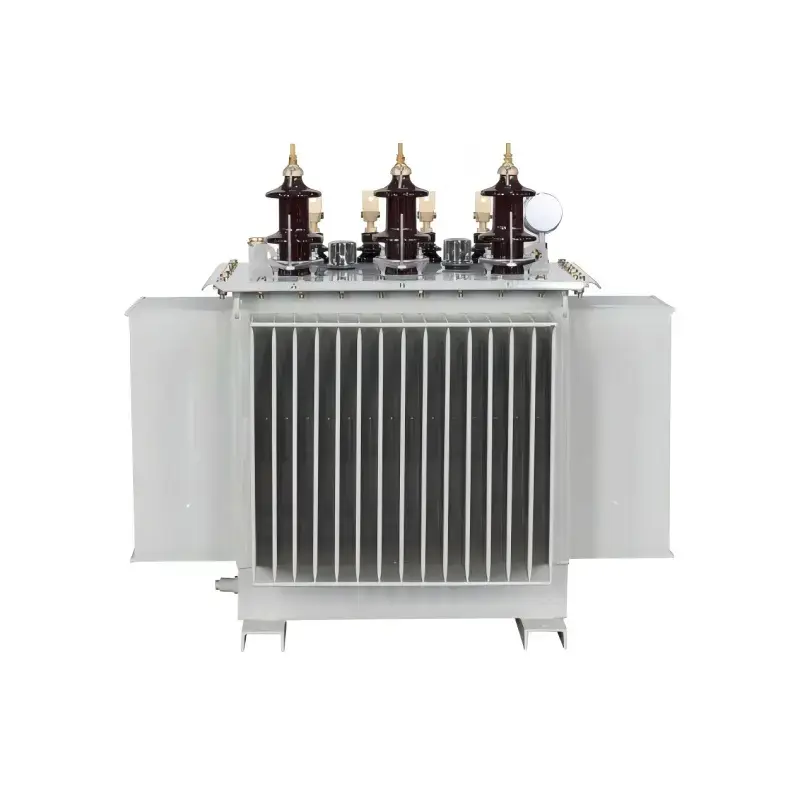

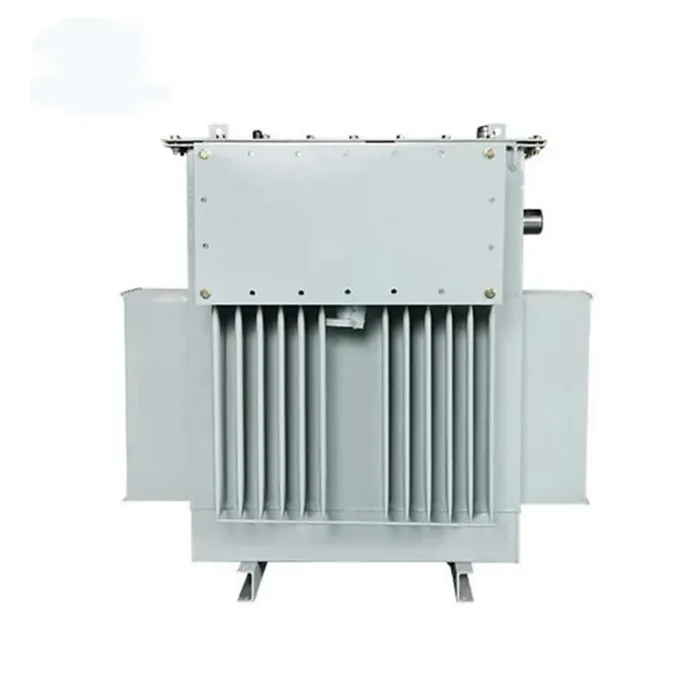

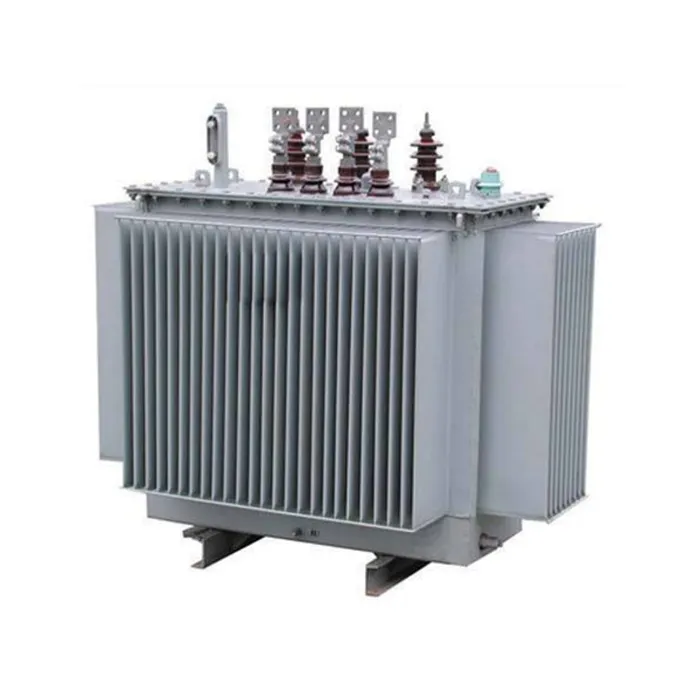

S9 Olioz betetako Behe Tentsioko Transformadorea trifasikoa

Gure konpainia S9 olioz betetako tentsio baxuko transformadore trifasikoen fabrikatzaile nagusia da. Eragiketa-kostuak murrizten ditu galera baxuko diseinuarekin, zirkuitu-laburren aurkako gaitasun handia du eta mantentzerik gabeko egitura guztiz itxia erabiltzen du. Fidagarritasun handia eta aparteko kostu-eraginkortasuna konbinatuz, aukera aproposa da zure energia banaketa beharretarako.

Marka: Lugao Power Co., Ltd.
Ziurtagiria: ISO/CE/Type test txostena

Bidali kontsulta

Produktuaren Deskribapena

Gure konpainiaren S9 olioz betetako tentsio baxuko transformadore trifasikoa tentsio baxuko potentzia banatzeko sistemetarako bereziki diseinatutako potentzia-gailu oso fidagarria da. Produktu hau erosteak kalitate handiko transformadore bat eskaintzen dizu, errendimendu egonkorra eta kostu-eraginkortasuna konbinatzen dituena, oso aplikagarria industria-plantetan, merkataritza-eraikinetan eta bizitegi-energia banatzeko agertokietan. Produktu honek kalitate handiko hotzean ijetzitako siliziozko altzairuzko xaflak eta purutasun handiko kobrezko harizketak erabiltzen ditu. Bere core egitura optimizatuak histeresia eta korronte ertainen galerak murrizten ditu, epe luzerako funtzionamendu egonkorra eta fidagarria bermatuz. Olioan murgilduta dagoen isolamenduaren hozte-sistemak beroa xahutzeko eta gainkarga-ahalmen bikaina eskaintzen du, irteerako tentsio egonkorra mantenduz, tentsio-fluktuazioen edo karga-aldaketa esanguratsuen baldintzetan ere. Erabat zigilatutako egiturak kanpoko hezetasuna eta ezpurutasunak modu eraginkorrean isolatzen ditu, ekipoen iraupena luzatuz eta mantentze-maiztasuna murriztuz.

Produktuaren parametroa (zehaztapena)

S9 serieko 11kV fase bakarreko polo-muntatutako banaketa-transformadorea
Balorazioa (KVA)	Tentsio taldea		Bektorea taldea	Inpedantzia tentsioa	Galera		Ez- zama egungoa (%)	Pisua (kg)			(L×B×H)(mm) Kanpoko dimentsioa	Neurgailua bertikala/ horizontala
Balorazioa (KVA)	altua- Tentsioa	baxua- tentsioa	Bektorea taldea	Inpedantzia tentsioa	Kargarik gabe	zama	Ez- zama egungoa (%)	Makina pisua	Olioa pisua	Gordina pisua	(L×B×H)(mm) Kanpoko dimentsioa	Neurgailua bertikala/ horizontala
5	13.8 13.2 11 10.5 10 6	0.4 0,415 0,433	Yyno Din11 Din5	4	0.07	0.35	4	50	45	145	550×450×800	400/350
10					0.09	0.40	3.5	70	55	185	550×450×800	400/350
20					0.11	0.52	3.0	110	60	235	660×505×850	400/350
30					0.13	0,63/0.	2.3	130	65	265	660×530×870	450/340
50					0.17	0,91/0,87	2.0	195	80	365	740×600×930	450/380
63					0.20	1.09/1.04	1.9	230	80	400	720×620×100	450/380
80					0.25	1.31/1.25	1.9	260	95	460	770×640×1030	450/430
100					0.29	1.58/1.	1.8	300	95	510	820×710×970	550/450
125					0.34	1.89/1.	1.7	335	115	585	1040×680×1080	550/470
160					0.40	2.31/2.	1.6	405	130	685	1090×670×1130	550/520
200					0.48	2.73/2.	1.5	490	150	810	1160×760×1090	550/520
250					0.56	3.2/3.05	1.4	565	170	935	1215×775×1180	650/550
315					0.67	3,83/3,65	1.4	655	200	1095	1345×890×1205	650/550
400					0.B0	4.52/4.	1.3	840	250	1385	1450×935×1240	650/550
500					0.96	5.41/5.15	1.2	935	235	1505	1410×970×1290	750/600
630				4.5	1.20	6.2	1.1	1100	330	1830	595×1040×1315	850/660
800					1.40	7.5	1.0	1360	370	2225	1765×1170×1350	850/660
1000					1.70	10.3	1.0	1455	475	2555	1855×1255×1490	850/660
1250					1.95	12.0	0.9	1715	545	3140	1885×1270×1590	850/660
1600					2.40	14.5	0.8	2095	630	3680	950×1620×2020	850/700
2000					2.80	19.8	0.8	2340	715	4190	2060×1740×2050	820/820
2500					3.30	23.0	0.7	2920	830	5100	2250×1800×210	1070/1070
Oharra: goi-tentsioaren ukipen-eremua: ±% 5, ± 2 × 2,5%; Maiztasuna: 50Hz

Produktuen Ezaugarri eta Aplikazioa

Produktuaren Ezaugarriak

Energia eraginkorra eta galera txikia:Aurreko S7 seriearekin alderatuta, S9 transformadoreak kargarik gabeko galeraren batez besteko murrizketa % 10eko gutxi gorabehera, karga galeraren % 22 inguruko murrizketa eta kargarik gabeko korrontearen murrizketa are nabarmenagoa da ia % 46koa. Nazio mailan sustatutako energia aurrezteko produktua zen garai hartan.

Egiturazko diseinu fidagarria:

Nukleoa:S9 olioan murgildutako transformadorea kalitate handiko ale hotzean ijetzitako siliziozko altzairuz egina, hiru urratseko juntura-nukleoaren egitura guztiz inklinatua erabiliz, galerak eta zarata eraginkortasunez murrizten dituena.

Harilak:Tentsio handiko harilkiak geruza anitzeko egitura zilindriko bat hartzen du, eta behe-tentsioko harilkatzeak, berriz, egitura zilindrikoa edo hobetua erabiltzen du olio luzerako hodiekin, beroaren xahupena eta erresistentzia mekanikoa hobetuz.

Lotzeko prozesua:Lokailu guztiek askatzearen aurkako azkoin autoblokeagarriak erabiltzen dituzte, eta nukleoaren kokapen-egitura gehitzen da garraioan eta epe luzeko funtzionamenduan egonkortasuna bermatzeko, muina ikuskatzeko eta altxatzeko mantentze-lanak ezabatuz.

Guztiz itxitako egitura (S9-M seriea):S9 banaketa transformadorearen depositua olio-bolumen aldaketak konpentsatzeko arnas funtzioa ematen duten panel korrugatuekin diseinatuta dago, kontserbadore tradizionala ezabatuz. Erabat zigilatutako egitura honek transformadorearen olioa kanpoko airetik erabat isolatzen du, oxigenoa eta hezetasuna sartzea eraginkortasunez saihestuz, eta, ondorioz, olio isolatzailearen zahartzea atzeratzen du.

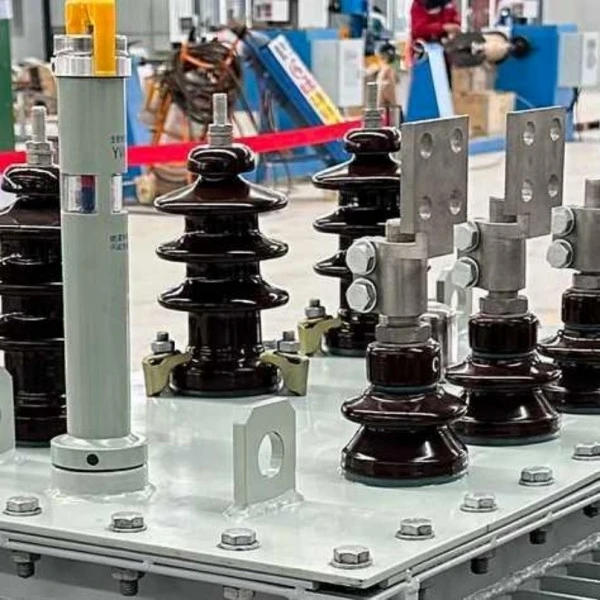

Segurtasun Babes Integrala: S9 Olioz betetako Behe Tentsioko Transformadorea trifasikoaPresioa arintzeko balbula, termometroa eta gas-errele bezalako osagaiez hornituta daude, barruko presioa handiegia denean presioa berehala askatzen dutenak, ekipoen funtzionamendu segurua bermatuz.

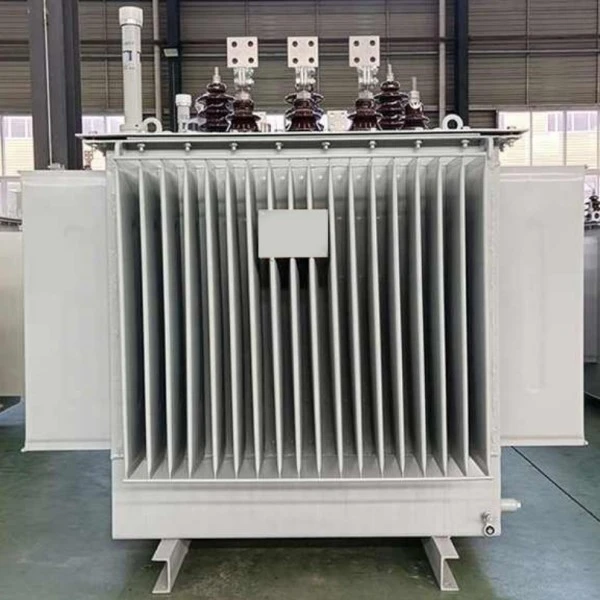

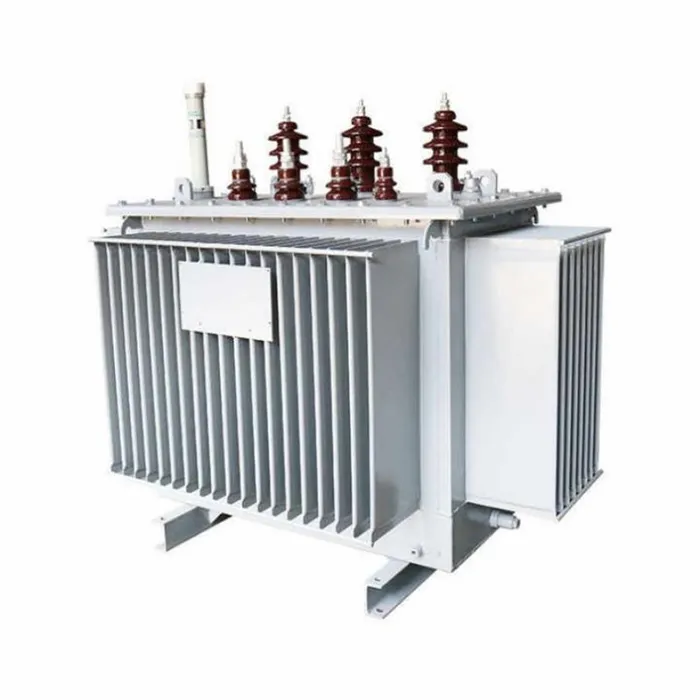

S9 Three Phase Oil Filled Low Voltage Transformer

Ezaugarrien abantailak

Eragiketa kostuak nabarmen murriztea:Funtsezko abantaila energia-eraginkortasunean dago. S7 seriearekin alderatuta, S9 produktuaren funtzionamendu-kostuak % 19 gutxi gorabehera murrizten dira, eta ondorioz elektrizitate-aurrezpen handia lortzen da epe luzeko funtzionamenduan.

Fidagarritasun operatibo handia:Bobina amaierako euskarri hobetuarekin, isolamendu-egitura berriarekin eta zirkuitu-laburren aurkako diseinuarekin, bat-bateko zirkuitu laburrak jasateko duen gaitasuna nabarmen hobetzen da. Bat-bateko zirkuitu laburren probak gainditu ditu nazio mailan aitortutako proba-zentro batean, funtzionamendu egonkorra bermatuz, sarearen gorabeherak bezalako baldintza kaltegarrietan ere.

Mantentze-kostu oso baxuak:Erabat zigilatutako egiturak transformadorearen olioa ordezkatzeko beharra ezabatzen du bere bizitza arruntean zehar, mantentze-lanen karga eta kostuak asko murriztuz.

Egokigarritasun handia eta diseinu estetikoa:Korrugatutako deposituaren diseinuak beroa xahutzeko eraginkortasuna hobetzeaz gain, produktu trinkoagoa eta estetikoki atseginagoa izateaz gain, instalazioaren aztarna murrizten du.

Produktuak ingurunera egokitzen dira

Altuera	1000 metro baino gehiago ez
Giro-tenperatura maximoa	+40℃
Giro-tenperatura minimoa	-25℃
Hileko batez besteko gehieneko hezetasun erlatiboa	% 90 (20 ℃-tan)
Instalazio gunearen baldintzak	Ez sute edo leherketa arriskurik, ez kutsadura larririk, korrosio kimikorik edo bibrazio bortitzarik; Barruan zein kanpoan instalatzeko egokia.

Aplikazio-eszenatokiak

S9 Olioz betetako Behe Tentsioko Transformadore trifasikoak potentzia banatzeko terminaletarako aplikazioetan erabiltzen dira batez ere, non 10kV edo 35kV goi-tentsioko elektrizitatea 400V-ko behe-tentsioko elektrizitate bihurtu behar den. Eszenatoki zehatzak honako hauek dira:

Mota itxia (S9-M seriea): Bereziki egokia petrolioa eta prozesaketa kimikoa bezalako industrietarako. Ingurune hauek normalean petrolio eta produktu kimiko kopuru handiak izaten dituzte; guztiz zigilatutako egiturak gas korrosiboak modu eraginkorrean isolatzen ditu, barne osagaiak babesten ditu eta funtzionamendu segurua bermatzen du.

Itxi gabeko mota (S9 seriea):Oso erabilia industria- eta meatze-enpresetan, eraikuntza-guneetan, bizitegi-komunitateetan, merkataritza-zentroetan, aireportuetan, tren-geltokietan eta beste eraikin industrial eta zibil orokor batzuetan energia banatzeko gune gisa.

Azpiegitura eta Nekazaritza:Normalean metroetan, zulaketa-plataformetan, petrolio-ekoizpen-plataformetan eta hiri eta landa nekazaritzako sare elektrikoetan erabiltzen da hainbat ekipamenduri elikadura egonkorra emateko.

Ekoizpen Xehetasunak

Olioz betetako transformadore trifasikoak optimizazio handia jasan du produktuaren xehetasunetan. Nukleoa, bobinak, olio depositua eta lokailuak bezalako osagaien diseinu finduaren bidez, galera baxua, fidagarritasun handia eta mantentzerik gabeko ezaugarriak lortzen ditu.

Oinarrizko osagaien egitura eta prozesua

Oinarrizko osagaiak	Egiturazko xehetasunak eta fabrikazio-prozesua	Diseinuaren helburua
Nukleoa	S9 olioan murgildutako transformadorea kalitate handiko ale hotzean ijetzitako siliziozko altzairuzko xaflez egina, 45°-ko guztiz zeiharkako hiru mailatako juntura laminatuzko egitura duena, zulaketarik edo lotu gabe, eta nukleoa beira erdi lehorra duen zinta batekin lotuz edo ontze-pintura aplikatuz finkatzen da.	Murriztu errezelo magnetikoa eta korronte ertainen galerak, murriztea kargarik gabeko galerak eta kargarik gabeko korrontea eta murriztea funtzionamendu-zarata.
Bobina (hazkura)	Tentsio handiko zein behe-tentsioko harilkiak kalitate handiko oxigenorik gabeko kobrezko alanbrez eginda daude. Goi-tentsioko harilkiak geruza anitzeko egitura zilindrikoa du, eta behe-tentsioko harilkatuak, berriz, egitura zilindrikoa edo hobetua du (olio-kanal luzetarako).	Eroankortasuna bermatzea eta beroa xahutzeko eraginkortasuna optimizatzea. Bobina-egitura bereziak erresistentzia mekanikoa hobetzen du zirkuitu laburreko korronte igoerak jasateko.
erregai depositua eta zigilua	S9-M serieak guztiz zigilatutako olio-tangaren egitura du. Plaka korrugatuek beroa xahutzeko eta hedatzeko funtzioak betetzen dituzte, olio kontserbatzaile baten beharra ezabatuz. Desugertu eta fosfatatu ondoren, olio depositua hiru geruzarekin eta herdoilaren aurkako pintura geruza batekin estalita dago.	Transformadore-olioa airetik erabat isolatzen du, olio isolatzailea hezetzea eta oxidatzea saihestuz, mantentzerik gabeko funtzionamendua lortuz eta kanpoko korrosioarekiko erresistentzia hobetuz.
Isolamendu eta finkatzeko sistema	Isolamendu-egitura berri bat hartzen da eta bobinaren amaierako euskarria hobetzen da. Barneko lokailu guztiek blokeo-azkoin autoblokeagarriak erabiltzen dituzte eta gorputza kokatzeko egitura gehitzen da.	Indar elektriko hobeak eta zirkuitu laburreko jasateko gaitasunak unitatea egonkorra izaten jarraitzen duela eta garraioan eta funtzionamenduan zehar epe luzeko bibrazioetan ez da askatzen, mantentze-lanak lortzen ditu nukleoa altxatu gabe.
Segurtasuna babesteko osagaiak	Presioa arintzeko balbula, seinale-termometroa eta gas-errelea ditu; zigilatutako txorrota-aldagailu bertikal mota berri bat hartzen du.	Presioa arintzeko balbulak presioa azkar askatzen du barneko akatsen gehiegizko presioa izanez gero, olio depositua deformatzea edo lehertzea saihestuz. Txorrota aldagailuaren zigilu bikoitzeko diseinuak olio-ihesak ezabatzen ditu presioa erregulatzeko posizioan.

Ohiko galderak

Zer da S9 olioan murgildutako banaketa transformadore trifasikoa?

S9 trifasiko olioan murgildutako banaketa-transformadorea potentzia banatzeko gailu bat da, tentsio ertaineko elektrizitatea jaisteko erabiltzen dena, hala nola 6kV, 10kV, 11kV edo 13.8kV, 0.4kV, 0.415kV edo 0.433kV bezalako tentsio baxuko elektrizitatera. Asko erabiltzen da industria-lantegietan, merkataritza-eraikinetan, bizitegi-komunitateetan, meatze-guneetan, nekazaritzako sare elektrikoetan eta utilitateen banaketa-sistemetan.

Olioan murgilduta dagoen S9 transformadorearen tentsio-erlazioa pertsonalizatu al daiteke?

Bai. Lugaok tentsio-erlazioa pertsonaliza dezake tokiko sarearen eta proiektuaren eskakizunen arabera. Aukera arruntak 10kV/0.4kV, 11kV/0.415kV, 13.8kV/0.4kV eta beste tentsio-konbinazio pertsonalizatu batzuk daude. Bektore-taldea, tapping-eremua, maiztasuna eta osagarriak ere pertsonaliza daitezke.

Zein gaitasun-tarte dago erabilgarri transformadore honetarako?

Olioan murgilduta dagoen S9 banaketa-transformadorea ahalmen baloratu desberdinetan horni daiteke proiektuaren eskakizunen arabera. Ahalmen arruntak 5kVA, 10kVA, 30kVA, 50kVA, 100kVA, 250kVA, 500kVA, 1000kVA, 1600kVA, 2000kVA eta 2500kVA dira. Mesedez, jarri harremanetan Lugaorekin zure karga-eskaeraren araberako modelo egokia aukeratzeko.

Zein da S9 eta S11 olioan murgilduta dauden transformadoreen arteko aldea?

S9 seriearekin alderatuta,S11 serieanormalean kargarik gabeko galera txikiagoa eta energia aurrezteko errendimendu hobea du. S9 transformadorea oraindik oso erabilia da banaketa-proiektu askotan, bere funtzionamendu egonkorra, diseinu heldua eta kostu-eraginkortasuna direla eta. Azken aukeraketa proiektuaren aurrekontuaren, eraginkortasun-baldintzen, tokiko estandarren eta funtzionamendu-baldintzen araberakoa da.

S9 olioz betetako transformagailua kanpoko instalazioetarako egokia al da?

Bai. S9 olioz betetako transformagailua kanpoan instalatzeko diseinatu daiteke. Olio depositu itxi batekin horni daiteke, korrosioaren aurkako estaldura, presioa arintzeko balbula, termometroa, olio-mailaren adierazlea eta beste babes osagarri batzuk proiektuaren eskakizunen arabera. Ingurune gogorretan, mesedez, eman altitudea, giro-tenperatura, hezetasuna eta kutsadura-maila aurrekontua baino lehen.

Zein hozte metodo erabiltzen du transformadore honek?

S9 olioan murgildutako banaketa-transformadoreak normalean ONAN hoztea erabiltzen du, hau da, Oil Natural Air Hozte naturala. Transformadore-olioak modu naturalean zirkulatzen du deposituaren barruan beroa transferitzeko, kanpoko deposituaren gainazalek airearen hozte naturalaren bidez beroa xahutzen duen bitartean.

Lugaok OEM edo pertsonalizatutako transformadore zerbitzua eskain al dezake?

Bai. Lugaok OEM eta pertsonalizatutako transformadore zerbitzuak eskaintzen ditu. Pertsonalizazio aukerak honako hauek dira: ahalmen baloratua, tentsio-erlazioa, maiztasuna, bektore-taldea, ukipen-eremua, itxituraren diseinua, transformadorearen osagarriak, pintura-kolorea, plaka eta ontziratze-baldintzak.

Produktuen salmenta osteko zerbitzua

1. Transformadorea instalatu eta bertan martxan jarri ondoren, ihesik gabekoa izango dela bermatzen da eta pintura ez dela zuritu edo desagertzen bermatzen da. 5 urteko bermea eskaintzen da; berme-aldian erabilera arruntean gertatzen diren kalitate-arazoak bermeak estaliko ditu.

2. Produktu guztiak bizitza osorako zerbitzuak estaltzen ditu, produktuaren osagarrien osotasuna bermatuz.

3. Zerbitzu-bizitza 30 urte baino gutxiagokoa da.

4. Ekipamenduak huts egiten badu, hornitzaileak ordubeteko epean erantzungo du eroslearen jakinarazpena jaso eta 24 orduko epean langile teknikoak gunera bidaliko ditu etxean.

S9 Three Phase Oil Filled Low Voltage Transformer

Zerbitzu Konpromisoa

1. Gure produktuak ISO9001-2015 kalitatea kudeatzeko sistemaren eskakizunekin bat etorriz fabrikatzen dira, fabrikatik irten aurretik produktuaren % 100eko kalitatea bermatuz.

2. Gure enpresak aurre-salmenta, salmenta eta salmenta osteko zerbitzu integrala eskaintzen du bezeroen gogobetetasuna bermatzeko.

1. Gure enpresak 60 hilabeteko bermea eskaintzen du. Kalitate-arazoren bat izanez gero, produktua doan konpondu edo ordezkatuko dugu, bezeroaren %100eko gogobetetasuna bermatuz.

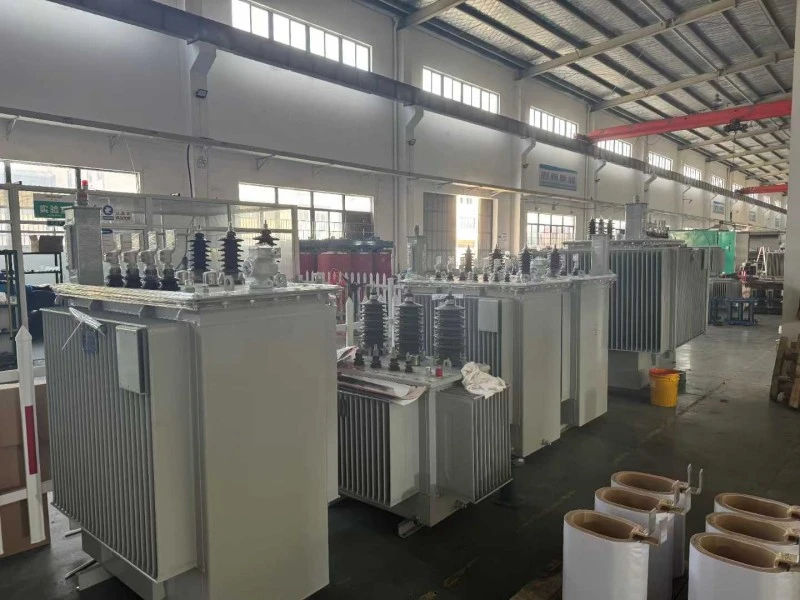

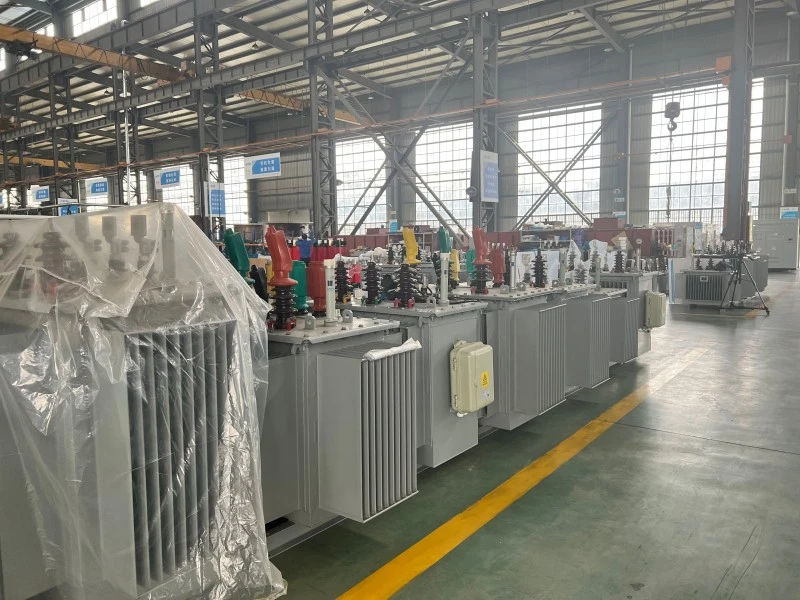

Lugao's ISO9001 production workshop

Transformadoreen diseinuak eta probak honako arau hauek bete beharko dituzte:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Potentzia transformadoreak》

GB/T6451-2015 《Olioan murgilduta dauden potentzia-Transformadoreen zehaztapenak eta baldintza teknikoak》

JB/T3837-2010 《Produktu transformatzaileetarako mota izendapenak biltzeko metodoa》

GB/T311.1-3.11-97 《Tentsio handiko transmisio eta transformazio ekipoetarako isolamenduaren koordinazio eta tentsio handiko probarako teknikak》

GB10237-88 《Potentzia-Transformadoreetarako Isolamendu Mailak eta Proba Dielektrikoak—Kanpoko Isolamenduaren Aire-Garaiak》

GB7595-87 《Transformadore-olioaren zerbitzurako kalitate-araua》

GB7328-87 《Transformadoreentzako soinu-mailaren neurketa》

GB7534-87 《Deskarga Partzialaren Neurketa》

GB/T15164-94 《Olioan murgilduta dauden potentzia transformadoreetarako kargatzeko gida》

DL/T586-95 《Ekipo elektrikoen erabiltzaileen fabrikazioa gainbegiratzeko gida teknikoa》

GB/T311.1-3.11-97 《Tentsio handiko transmisio eta transformazio ekipoetarako isolamenduaren koordinazio eta tentsio handiko probarako teknikak》

GB2536-1990 《Transformatzaileen olioa》

JB/T56011-92 《Olioan murgilduta dauden potentzia-transformadoreen produktuen kalitatearen sailkapena》

ZBK41005-89 《6-220KV Transformadoreen soinu maila》
