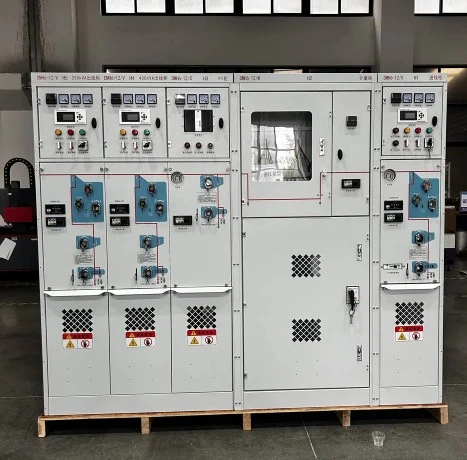

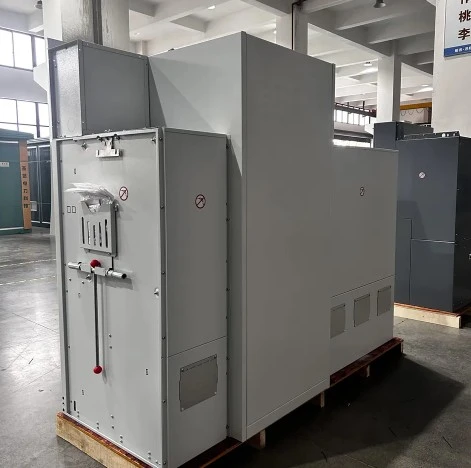

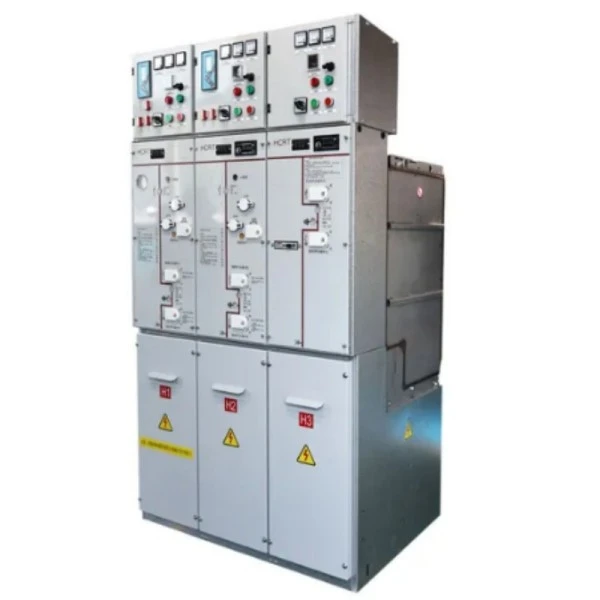

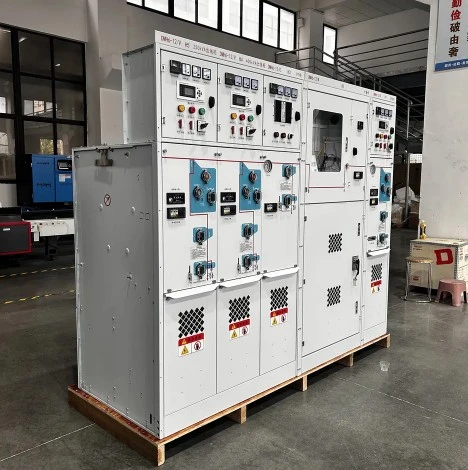

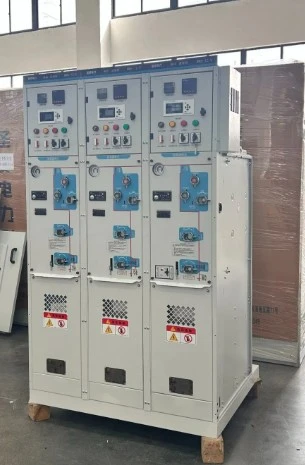

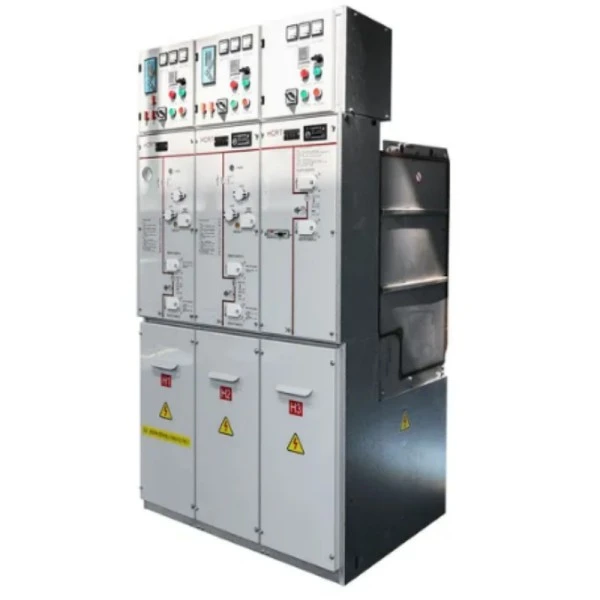

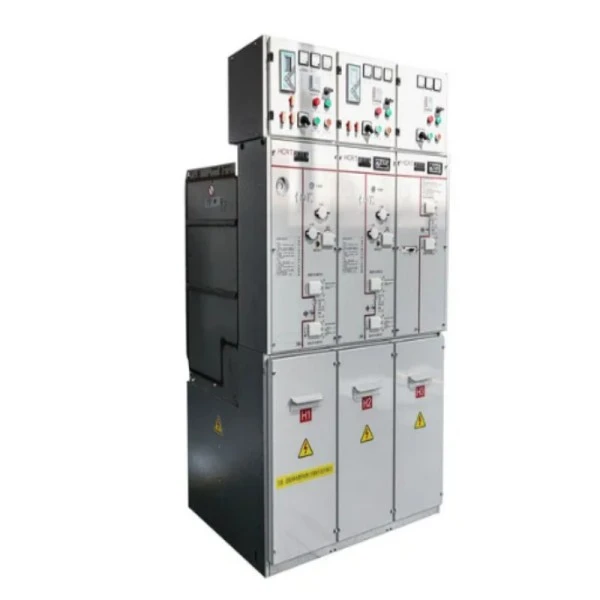

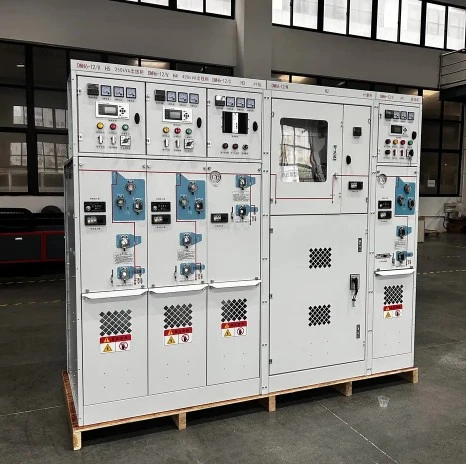

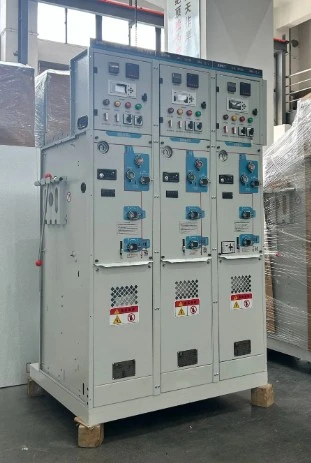

35 kV-ko tentsio ertaineko SF6 zigilatutako switchgear-a fabrikan muntatutako metalezko gailu elektriko bat da, eta sufre hexafluoruroa (SF6) gasa erabiltzen du isolatzaile eta arkua itzaltzeko bitarteko gisa. Mota irekiko ohiko konmutagailuak ez bezala, zuzeneko pieza guztiak --- etengailua, deskonektorea eta lurreko etengailua barne--- hermetikoki itxita daude presio kontrolatuan SF6 gasez betetako altzairu herdoilgaitzezko depositu baten barruan.

Zer egin dezake?

Batez ere, 35 kV-ko tentsio ertaineko SF6 zigilatutako konmutagailu hau 35 kV-ko sare elektrikoetan energia elektrikoa jaso, banatu eta kontrolatzeaz arduratzen da. Transformadoreak, motorrak eta elikadurak gainkarga, zirkuitu labur eta gaintentsio iragankorretatik babesten ditu. Matxura bat gertatzen denean, SF6 etengailuak arkua itzaltzen du milisegundoren buruan, beherako ekipoetan kalte minimoa bermatuz. Horrez gain, urruneko aldatzeko eragiketak eta denbora errealeko egoeraren monitorizazioa ahalbidetzen du, sare adimendun modernoen oinarrizko osagai bihurtuz. Funtsean, espazioa mugatua edo ingurune-baldintzak larriak diren aplikazioetan airez isolatutako konmutagailu handiak (AIS) ordezkatzen ditu.

Produktuaren Abantailak

35 kV-ko tentsio ertaineko SF6 zigilatutako konmutagailuak ebaluatzean, Lugao Power-en irtenbidea bost abantaila handiengatik nabarmentzen da:

1. Fidagarritasun oso altua: SF6 gasak indar dielektriko handiagoa (airearena baino 3 aldiz handiagoa) ematen duenez, barne osagaiak hautsaren, hezetasunaren, gatz-lainoaren eta kutsaduraren aurrean immuneak dira. Horren ondorioz, hutsegite-tasa oso baxua da —% 0,1 baino gutxiagoko funtzionamenduan hamar urteko epean.

2. Aztarna trinkoa: diseinu zigilatuak nabarmen murrizten ditu fasez fase eta fasez lurrerako tarteak. Lugao 35kV SF6 eraztun-unitate nagusi batek elikadura bakoitzeko 1,2 m² baino ez ditu okupatzen, AISrako 3,5 m²-ren aldean. Horri esker, utilitateek eta industria-lantegiek lehendik dauden eraikinen aztarnetan berritzeko edo zabaltzeko aukera ematen dute.

3. Mantentzerik gabeko funtzionamendua: pieza mugikor guztiek SF6 ingurune lehor eta zigilatu batean funtzionatzen dutenez, ez dago ohiko garbiketa, kontaktu doikuntza edo isolamendu-erresistentzia probak egiteko beharrik. Gomendatutako egiaztapen bakarra gasaren presioaren neurgailua sei hilean behin irakurtzea da. 20 urteko bizitzan zehar, horrek % 70 arte aurrezten du funtzionamendu-gastuetan.

4. Langileentzako segurtasun hobetua: metalez itxitako eta soldatutako depositua 50kA/1s arteko arku barneko matxurak edukitzeko balio du. Barneko akatsen batean ere, presioa arintzeko balbulak gas beroak ihes-hodi seguru batera bideratzen ditu, inoiz ez operadore batengana. Blokeo guztiek IEC 62271-200 araua betetzen dute.

5. Eguraldi guztietako errendimendua: -40 °C-tik alpetar azpiestazioetan +55 °C-ra basamortuko eguzki-ustiategietan, 35 kV-ko tentsio ertaineko SF6 zigilatutako switchgear honek derating gabe funtzionatzen du. Ez da arrastorik behar berokuntza edo aire girotua itxitura barruan.

Produktuaren Ezaugarriak

● Lugao Power-ren 35 kV-ko tentsio ertaineko SF6-ko etengailu itxiak ezaugarri tekniko zehatz hauek ditu:

1. Soldatutako altzairu herdoilgaitzezko depositua: 3 mm-ko lodiera, 316L-ko gradua, helio-ihesak urtean % 0,1 baino gutxiagorekin probatuta. Ez dago ontzirik edo O-eraztunrik atmosferara.

2. Hiru posizioko etengailua: karga etengailu integratua, deskonektorea eta lurrerako etengailua mekanismo bakarrean. Interblokeo mekanikoak sekuentzia okerreko eragiketak saihesten ditu.

3. SF6 Presio-neurgailua (tenperatura konpentsatua): benetako presioaren irakurketa eskaintzen du giro-tenperatura edozein dela ere. Zona berdea = 0,12–0,14 MPa (absolutua). Presio baxuko alarma-kontaktuak urrutiko monitorizaziorako eskuragarri.

4. Hutseko etengailuaren aukera: elikadura babesteko, SF6 kanpoko isolamendua duen hutseko etengailu integratuak hutsaren hausteko ahalmen handia eta SF6ren isolamendu-indarra konbinatzen ditu. Zirkuitulaburreko eten-korronte nominala: 31,5kA.

5. Kableen konpartimendua: aurrealdeko estalki handi eta kengarriak erraz sartzeko aukera ematen du kable-orriak instalatzeko. 500 mm²-ra arteko kobre bakarreko edo aluminiozko kableetarako egokia.

6. Eragingailu magnetikoa edo malgukia: Eragingailu magnetiko gisa (100.000 eragiketa mekanikoetarako) edo metatutako energia malguki-mekanismo gisa (kostu-sentikorra den proiektuetarako).

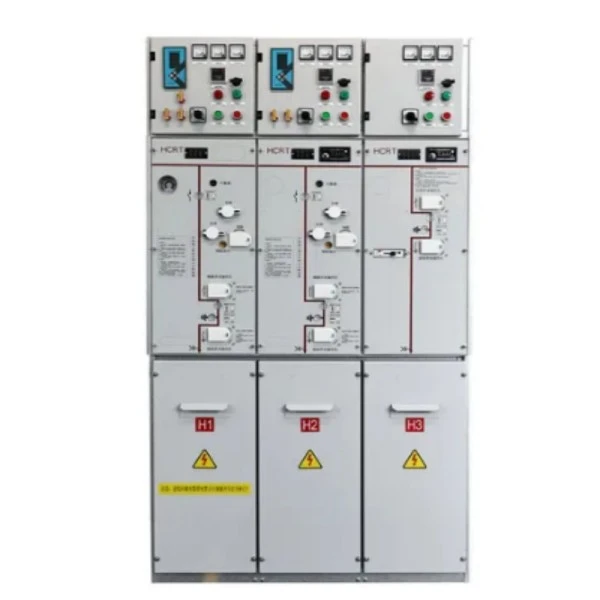

7. Aurrealdeko panela Mimic Bus: lerro bakarreko diagrama argi eta grabatua, etengailuaren posizioa, lur-egoera eta SF6 presioaren LED adierazleak dituena.

8. Kontaktu osagarriak: 6NO + 6NC, 220V DC-rako baloratua, ardatz nagusitik zuzenean bultzatuta (ez irristatzeko kamarik).

Produktuen Aplikazioa

35 kV-ko tentsio ertaineko SF6 zigilatutako kommutagailuen aldakortasunak aplikazio hauetarako egokia egiten du:

1. Parke eolikoak: turbina bakoitzaren dorrearen oinarrian edo itsasoko plataforma-biltzaile-eraztunetan erabiltzen dira. Bibrazioak, gatz-ihintzak eta espazio mugatuak jasaten ditu.

2. Eguzki fotovoltaiko zentral elektrikoak: konbinagailu-kutxaren irteeretan eta transformadorearen lehen aldean instalatuta. Diseinu zigilatuak basamortuko inguruneetan hautsa sartzea ekiditen du.

3. Azpiestazio industrialak: altzairu-fabrikak, zementu-lantegiak eta instalazio petrokimikoak, non etengabeko ekoizpenak denbora asko behar duen. SF6 etengailuak motor handiak (3MW-10MW) eta arku-labeak elikatzen ditu.

4. Datu-zentroak: 35kV-ko sarrerako hornidura fidagarria eskaintzen die babesko sorgailuei eta UPS sistemei. Bere tamaina trinkoak solairuan espazio gehiago uzten du IT bastidoreentzat.

5. Trenbide-trakzio-azpiestazioetarako: 27,5kV edo 35kV-ko sistemetan elektrifikatutako trenbideetarako. TheSF6 etengailuamaiz aldatzea (gehienez 5.000 eragiketa/urte) kudeatzen du kontaktu-higadurarik gabe.

6. Lurpeko azpiestazioetan: lurzorua oso garesti dagoen hiriguneetan edo merkataritza-multzoetan. Etengailuak bi mailatan pila daitezke 2,5 m-ko altuera duen gangaren barruan.

7. Zerbitzu sekundarioaren banaketa: Eraztun-unitate nagusi gisa (RMU) 35 kV-ko begizta batetik etxebizitza-blokeak edo industria-parke txikiak elikatzeko.

Betetzen ditugun estandarrak

Lugao Power-ren 35 kV Tentsio Ertaineko SF6 Sealed Switchgear-a nazioarteko eta industriako estandarren arabera diseinatu eta fabrikatzen da, segurtasuna, fidagarritasuna eta bizitza luzea bermatzeko.

Ekoizpen Xehetasunak

Lugao Power-ren 35 kV-ko tentsio ertaineko SF6 zigilatutako switchgear unitate bakoitzak fabrikazio-urrats zorrotzak jasaten ditu:

● Deposituaren fabrikazioa: laser bidez moztutako 316L altzairu herdoilgaitzezko plakak robot bidez soldatzen dira plantilla batean. Soldadura guztiak tindagai sarkorrekin eta X izpiekin ikuskatzen dira zuloetarako. Ondoren, depositu bakoitza 0,3 MPa-n (2* funtzionamendu-presioa) presioa egiten da 24 orduz.

● Gainazalaren tratamendua: Kanpoaldea fosfatatua eta RAL 7035 epoxi poliester hautsez estalita dago (gutxienez 80μm-ko lodiera). Gatz-ihinztatzearen erresistentzia: 1.000 ordu.

● SF6 gasaren tratamendua: barne osagai guztiak muntatu ondoren (butxak, kontaktuak, eragingailuak), depositua < 10 Pa-ra ebakuatzen da. Ondoren, % 99,97ko purutasuna duen SF6 gasa 0,12 MPa absoluturaino betetzen da. Ihintz-puntua < -50°C-tan egiaztatzen da.

● Erresistentzia Mekanikoko Proba: Eragiketa-mekanismo bakoitza 500 aldiz (ireki/itxi/lurra) egiten da proba-banku batean behin betiko muntaia baino lehen.

● Tentsio Handiko Proba: 70kV/1min potentzia-maiztasunaren jasateko tentsioa (lehorra) eta 110kV/1.2/50μs tximista-bulkadaren proba.

● Deskarga Partzialeko Neurketa: 5pC baino gutxiago 1,1× tentsio nominalean (38,5kV). Banda zabaleko PD detektagailu batekin neurtua.

● Ihesak hautematea: zunda sniffer batek (halogeno-detektagailuak) soldadura-jodura eta buxin-brida guztiak aztertzen ditu. Isuri-tasa bermatuta < 0,1% urtean.

● Trazabilitatea: kommutagailu bakoitzak QR kode bakarra jasotzen du. QR kodeak fabrikako proba-txosten batera lotzen ditu presio-probaren kurbak, PD mailak eta gasa betetzeko data barne.

SF6 konmutadore itxia eta airez isolatutako konmutadorea (AIS)

Maiz egiten diren galderak (FAQ)

Q1: Zenbat aldiz behar du 35kV-ko tentsio ertaineko SF6 zigilatutako switchgeak berriro bete behar?

A: Baldintza normaletan, isurketa-tasa urteko % 0,1etik beherakoa da. Hasierako 0,12 MPa-ko betetzean, 20 urte baino gehiago beharko lirateke alarma-atalasera jaisteko (0,10 MPa). Presiometroa 6 hilabetez behin egiaztatzea gomendatzen dugu. Normalean ez da bete behar urtebeteko berme epean, zigiluaren hutsegiterik egon ezean.

2.G.: SF6 gasa kaltegarria da ingurumenean? Eta Lugaok alternatibak eskaintzen al ditu?

A: SF6k berotze globalaren potentzial handia du (GWP = 23.500). Hala eta guztiz ere, Lugaoko 35 kV-ko tentsio ertaineko SF6 kommutagailu itxiak 2 kg baino gutxiago erabiltzen ditu unitate bakoitzeko, eta gure zigilatutako tankeen diseinuak ia isurketak ezabatzen ditu. Gas berdea behar duten proiektuetarako, aukerako "Gas Berdea" (C5-FK) betegarri bat eskaintzen dugu % 99 GWP baxuagoarekin, nahiz eta isolamendu maila apur bat murriztua izan.

Q3: Hau al daitekekommutagailukanpoan erabili behar da itxitura gehigarririk gabe?

A: Bai, 35kV-ko tentsio ertaineko SF6 zigilatutako switchgear-a bera IP67-a da zigilatutako depositurako eta IP4X tentsio baxuko konpartimenturako. Hala ere, kanpoko zuzeneko instalaziorako, "eguraldi iragazgaitza den kanpaia" aukera eskatzea gomendatzen dugu (IP54 kalifikazioa gehitzen dio kubikulu guztiari). Bestela, instalatu oinarrizko kiosko edo azpiestazio eraikin baten barruan.

4.G.: Urtebeteko bermeak SF6 gasa bera estaltzen al du?

E: Bai, berme-aldian ihesa egiaztatzen bada (xaboi-burbuila edo detektagailuaren proba erabiliz), Lugaok ordezko gas-bonbona bat hornituko du eta trukea berriro itxiko du inolako kosturik gabe. Hala ere, ihesa kalte fisikoen ondorioz gertatzen bada (adibidez, eskorga batek depositua kolpatzen duenean), konponketa fakturagarria da.

5.G.: urruneko SCADA interfazea alda al dezaket switchgear honetara?

A: Unitate guztiek 6NO+6NC kontaktu laguntzaile estandarrak dituzte RTU edo PLC batera konektatzeko prest. Monitorizazio aurreratua egiteko, aukerako plug-in modulua eskaintzen dugu Modbus RTU (RS485) edo IEC 61850 (Ethernet) irteerak dituena, denbora errealeko SF6 presioa, etengailuaren posizioa eta eragiketa-kontagailuaren datuak eskaintzen dituena.

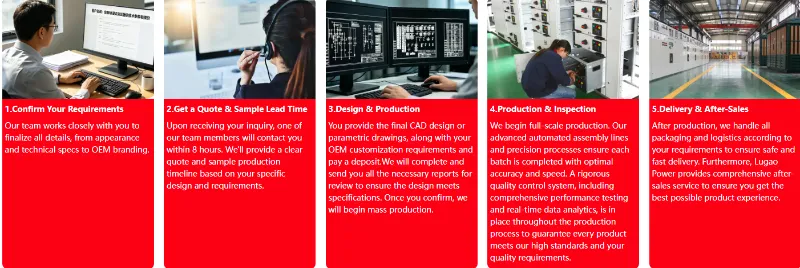

Gure ekoizpen- eta entrega-prozesu erraztua
