HXGN Airearekin isolatutako Eraztun Zigilatuaren Unitate Nagusia

"H" - kutxa motako itxitura,

"X" - eraztun-sarea,

"G" - airez isolatua,

"N" - barrualdea

HXGN Airez isolatutako Eraztun Zigilatuen Unitate Nagusia, 6kV-24kV-ko eraztun nagusi eta erradial banaketa sistemetarako diseinatutako metalezko konmutagailuak. Ez bezalaSF6 isolatuaRMUak, unitate honek airea erabiltzen du euskarri dielektriko nagusi gisa, eta zuzeneko pieza guztiak hautsez babestutako metalezko armairu itxi batean itxita daude.

Zer egiten du?

1. Bigarren mailako banaketan potentzia begiztak konektatu eta isolatzen ditu

2. Banaketa-transformadoreak babesten ditu karga etengailuen eta fusible-konbinazioen bidez

3. Mantentze segururako isolamendu-hutsune ikusgaiak eskaintzen ditu

4. Gasez isolatutako gailuen alternatiba ekonomiko gisa balio du

HXGN airez isolatutako Eraztun Zigilatu Unitate Nagusia oso erabilia da aplikazioetanSF6 gasamugatuta dago, maiz ikusten den deskonexioa behar den tokietan, edo aurrekontu-murrizketek teknologia frogatu eta sinple baten alde egiten dutenean, segurtasuna arriskuan jarri gabe.

Produktuaren deskribapena

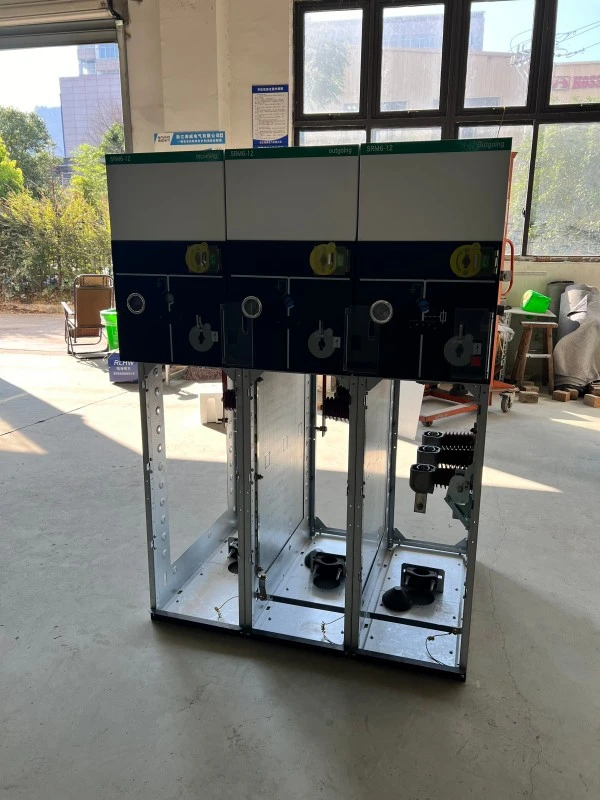

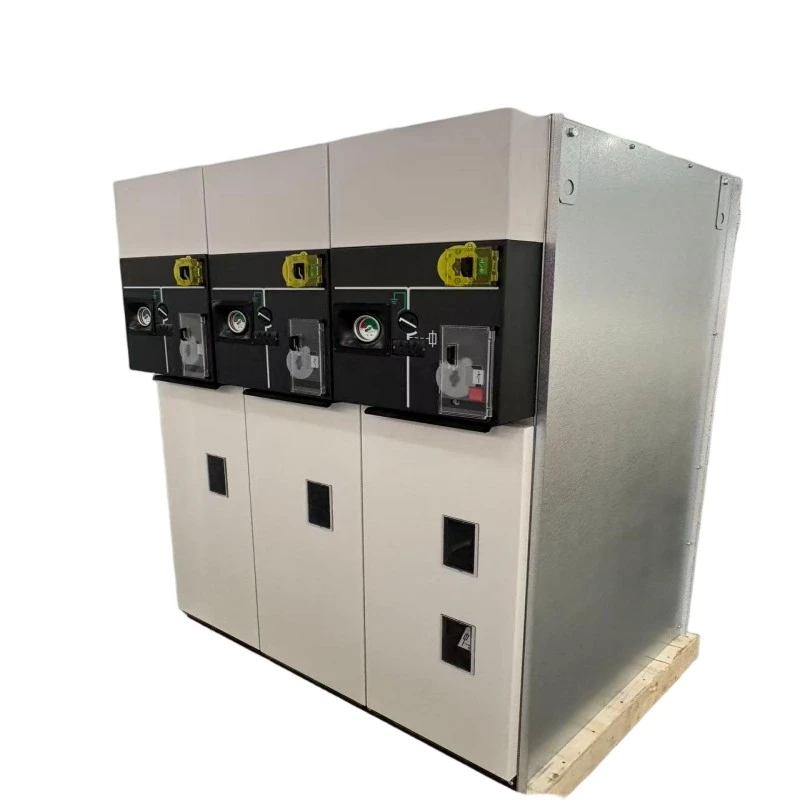

Gure HXGN Airez isolatutako Eraztun Zigilatu Unitate Nagusia hurrengo belaunaldiko airez isolatutako eraztun-unitate nagusia da azpiestazioetan, industria-lantegietan, merkataritza-eraikinetan eta landa-energia banatzeko sareetan barne instalatzeko diseinatua. Tentsio nominala 6kV-tik 24kV bitartekoa da, 630A-ko korronte nominala busbar nagusientzat eta 125A-ko fusiblez babestutako transformadore-zirkuituetarako.

Oinarrizko ezaugarri teknikoak:

1. Airearen isolamendua fase-tarte optimizatuarekin eta hesi isolatuekin

2. Itxitura zigilatuaren diseinua (IP3X edo IP4X) hautsa eta karraskariak sartzea saihesten duena

3. Hiru posizioko karga-haustura etengailua (itxita / irekia / lurrarekin) haustura ikusgaiarekin

4. Transformadoreetarako korrontea mugatzeko fusibleen babes integratua (125A arte)

5. Aukerako hutseko etengailu modulua elikadura babesteko

6. Eragiketa okerrak saihesten dituzten interblokeo mekanikoak

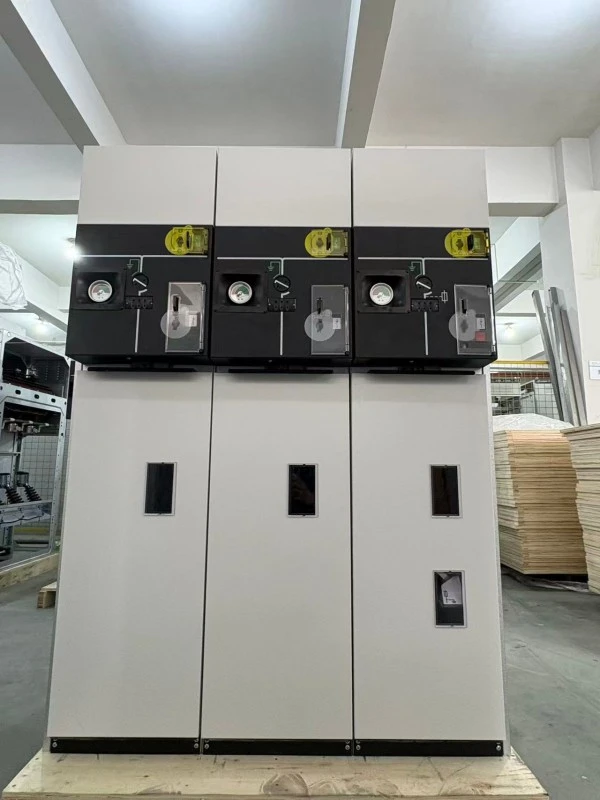

7. Aurrealdeko panelaren imitazio busa posizio argiarekin

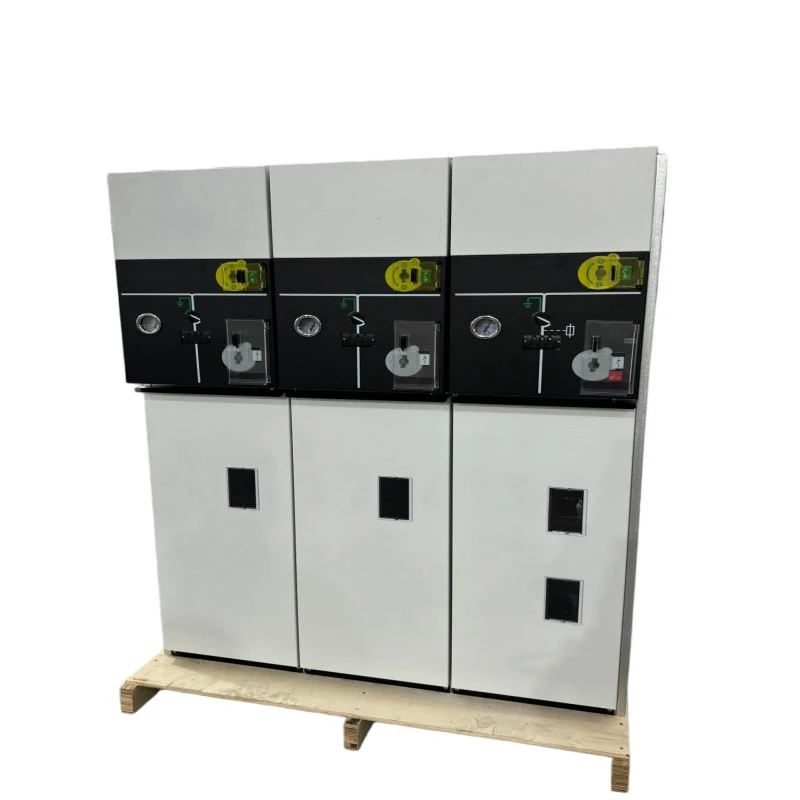

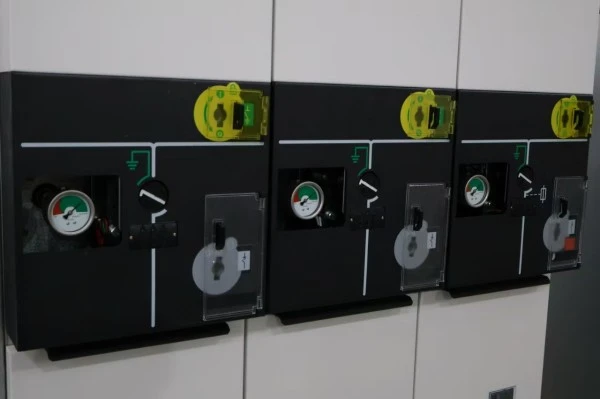

HXGN airez isolatutako Eraztun Zigilatuen Unitate Nagusiak diseinu gardena eta ikuskatzeko erraza eskaintzen du --- operadoreek bisualki berretsi dezakete karga-etengailuaren posizio irekia, mantenu eta blokeo/etiketatze prozeduretan oso baloratzen den ezaugarria. Ez da gasa manipulatzeko ekipamendu berezirik behar instalatzeko edo desaktibatzeko.

Produktuaren parametroa (zehaztapena)

Produktuen Ezaugarri eta Aplikazioa

Ezaugarri nagusiak

● SF6rik gabekoa eta ingurumena errespetatzen duena---Airea soilik erabiltzen du euskarri isolatzaile gisa, ez du berotegi-efektuko gas isuririk.

● Haustura ikusgaia---Karga-haustura etengailuak argi eta garbi ikus daitekeen isolamendu-hutsune bat eskaintzen du, segurtasun-prozedurak erraztuz.

● Hautsaren eta karraskarien aurka zigilatua --- Itxiturak IP3X edo IP4X betetzen ditu, airez isolatutako etengailuen hutsegiteen arrazoi arruntak saihestuz.

● Aztarna trinkoa --- Unitatearen zabalera normalean 500--- 600 mm-koa da, espazioa mugatutako barruko azpiestazioetarako egokia.

● Kostu-eraginkorra---Hasierako inbertsio txikiagoa SF6 edo solido-isolaturiko RMUekin alderatuta.

● Mantentze sinplea --- Ez da gasaren presioa kontrolatu edo bete beharrik; bisual ikuskapena eta kontaktuen garbiketa soilik.

● Interblokeoaren segurtasuna---Blokeo mekanikoek lurreko etengailua ixtea eragozten dute karga etengailua itxita dagoen bitartean.

Aplikazio-eszenatokiak

● Landa eta udalerrietako sare elektrikoak

● Instalazio industrialak --- Lantegiak, meatzaritza guneak, zementu plantak (hauts babesarekin)

● Eraikin komertzialak --- Merkataritza guneak, bulego konplexuak, hotelak

● Azpiestazio txiki eta ertainak---6kV-24kV banaketa-nodoak

● Energia berriztagarriak --- Hidroenergia txikia, biomasa eta eguzki banatua (barruko instalazioa)

● Berrikuntza-proiektuak --- Zaharkitutako airez isolatutako kommutagailuak zigilatutako unitate modernoekin ordezkatzea.

Galderak eta erantzunak

1.G.: Nola funtzionatzen du HXGN airez isolatutako Eraztun Zigilatuen Unitate Nagusiak hautsez betetako inguruneetan, esaterako, zementu-lantegiak edo ale-siloak?

A: Bikaina. HXGN airez isolatutako Eraztun Zigilatu Unitate Nagusiak IP3X estandar gisa duen itxitura guztiz itxia du (IP4X aukerakoa), hau da, 2,5 mm edo 1 mm baino handiagoak diren hauts partikulak ezin dira sartu. Honek airez isolatutako kommutagailuetan normalean ikusten diren jarraipen eta flashovers saihesten ditu. IP4X bertsioa gomendatzen dugu hauts handiko eremuetarako, kanpoko armairuak aldizkako garbiketarekin batera.

2.G.: Airearen isolamendua fidagarria al da hezetasun handiko kostaldeko eskualdeetan?

A: Bai, diseinu egokiarekin. Gure HXGN airez isolatutako Eraztun Zigilatuen Unitate Nagusiak isolatutako hesi hidrofobikoak eta 240 mm (12 kV-rako) eta 360 mm-ra (24 kV-rako) hedatuta dauden ihes-distantzia erabiltzen ditu. Gainera, itxitura itxiak aire hezearen zirkulazioa eragozten du, eta kondentsazioaren aurkako aukerako berogailuak instala daitezke kableen konpartimentuan. Ehunka unitate arrakastaz zabaldu ditugu hegoaldeko kostaldeko probintzietan, urteko % 90eko hezetasunarekin.

Q3: Nola konparatzen da produktu hau SF6 isolatutako RMU batekin?

A: SF6 RMU trinkoagoak eta guztiz zigilatuagoak dira, baina gasa manipulatzea eskatzen dute eta kostu handiagoa dute. HXGN airez isolatutako Eraztun Zigilatuaren Unitate Nagusia handiagoa da, baina hau eskaintzen du:

● Hasierako erosketa-prezio baxuagoa (Oro har, SF6 isolatutako soluzio konparagarriek baino hasierako inbertsio txikiagoa eskaintzen du, konfigurazioaren eta proiektuaren eskakizunen arabera).

● Gas-ihesaren kezkarik ez

● Deskonexioa ikusgai mantentze-lan seguruagoa izateko

● Desaktibatzea eta deuseztatzea errazagoa

Bizi-zikloko kostu baxua eta ingurumen-inpaktua muturreko espazio mugarik gabe lehenesten duten bezeroentzat, HXGN aukera ezin hobea da.

4.G.: Zein fusible dira zure HXGN RMUrekin bateragarriak?

A: Gure fusibleen konpartimentuak DIN 43625 edo BS 2692 goi-tentsioko korrontea mugatzeko fusible estandarrak onartzen ditu. Zure transformadoreen babes-baldintzetara egokitzen diren fusibleak horni ditzakegu (normalean 6,3 Atik 125 A bitartekoak). Fusible-pinaren funtzionamendua mekanikoki lotuta dago hiru posizioko etengailuarekin fase bakarreko matxurak babesteko.

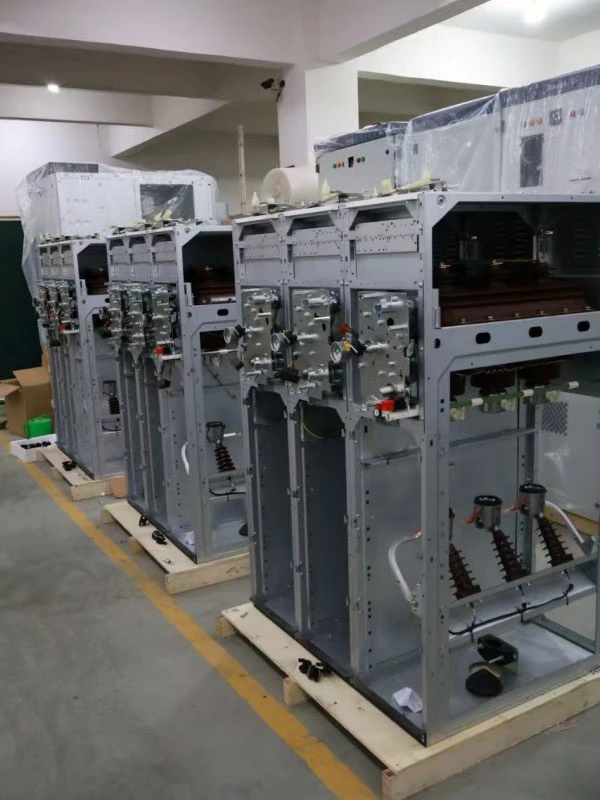

Ekoizpen Xehetasunak

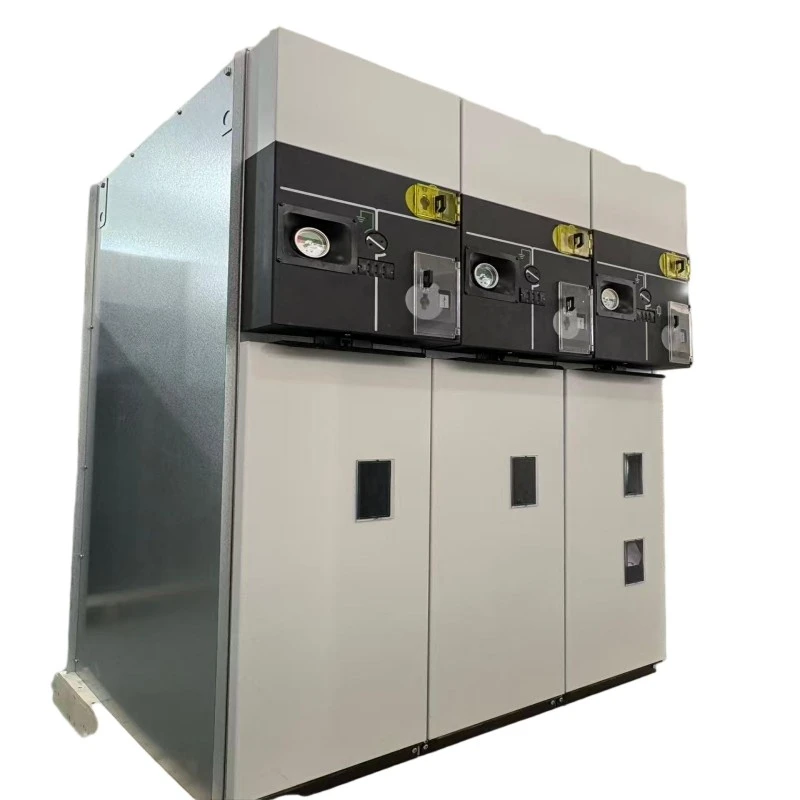

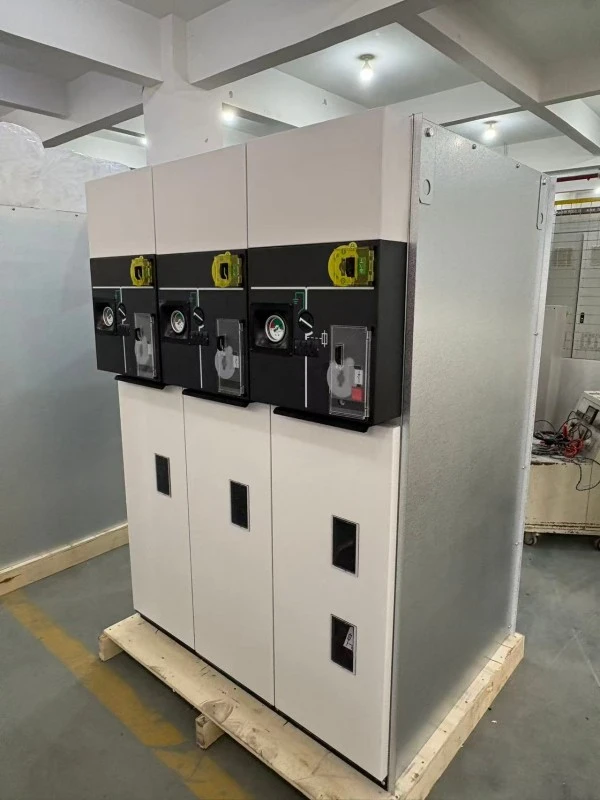

Itxitura eta Zigilatzea

HXGN airez isolatutako Eraztun Zigilatuen Unitate Nagusiak 2,0 mm-ko lodiera duen altzairu hotzean ijetzitako edo aukerako altzairu herdoilgaitzezko itxitura dauka, hauts estaldura elektrostatikoarekin (gutxienez 80 μm-ko lodiera, RAL 7035 gris argia). Estaldurak 500 orduko gatz-ihindura probak gainditzen ditu. Zigilatzea ate eta panel guztietan poliuretano-apar junten bidez lortzen da, IP3X babesa bermatuz. Kableen konpartimentuak etengailu nagusiaren konpartimentutik bereizita itxita daude, arkuaren hedapena saihesteko.

Load-Break Switch Diseinua

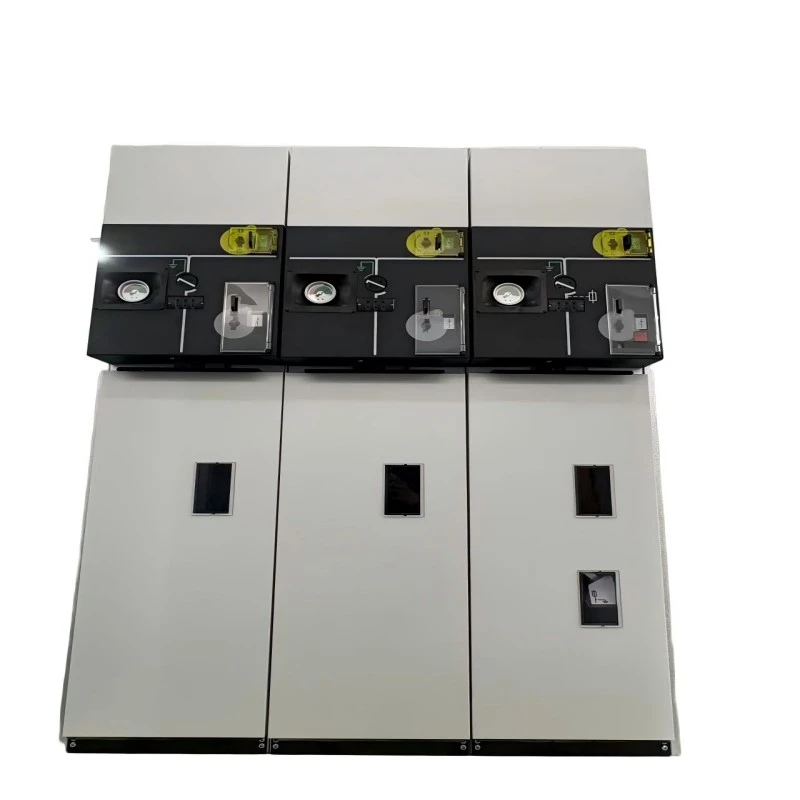

Hiru posizioko karga hausteko etengailua biraka mota bat da, zilarrezko kontaktu autogarbitzaileak dituena. Arkua itzaltzeko ganberak erupzio-printzipio magnetiko bat erabiltzen du, arku isolatuekin konbinatuta, 630 A-ko karga-korrontea etetea eta kableen karga-korronteak (10A arte) etetea ahalbidetzen du. Etengailuak bi eten-posizio ikusgai ditu (irekia eta lurrarekin) eta posizio itxi bat, guztiak argi eta garbi adierazita aurreko panel mimikan.

Fusible-Konbinazio Unitatea

Transformadoreak babesteko, gure HXGN airez isolatutako Eraztun Zigilatu Unitate Nagusiak fusibleen konpartimentu bat integratzen du aurrelariek funtzionatzen duten abiarazte-mekanismo batekin. Fase bakarreko fusibleak funtzionatzen duenean, aurrelariak mekanikoki abiarazten du karga-haustura etengailua hiru faseak irekitzeko, fase bakarreko funtzionamendua eragozten du. Fusibleen konpartimendua lur-etengailuarekin blokeatuta dago; konpartimentua karga-etengailua irekita dagoenean eta lurra itxita dagoenean soilik ireki daiteke.

Isolamendu-sistema

Barra eta konexio guztiak bero-uzkurtzeko hodiekin (creepage hobetutako mota) edo epoxi hauts estaldurarekin isolatuta daude. Fase-hesiak DMC (orea moldatzeko konposatu) edo SMC (xafla moldatzeko konposatu) eginda daude, IEC 60243 arauaren arabera 1. Klaseko arku-erresistentzia dutenak. Aire-galera minimoa hau da:

● 12kV: 125mm faseen artean, 100mm lurretik

● 24kV: 220mm faseen artean, 180mm lurretik

Kalitate eta Proben Bermea

HXGN airez isolatutako Eraztun Zigilatu Unitate Nagusi bakoitzak ohiko probak egiten ditu entregatu aurretik:

● Zirkuitu nagusiko erresistentzia neurtzea (mikroohmetroa)

● Potentzia-maiztasuna jasateko tentsioa (42kV/1min 12kV-rako, 65kV/1min 24kV-rako)

● Tentsio induzituaren euspen-proba

● Funtzionamendu mekanikoaren proba (200 ziklo etengailu bakoitzeko)

● Zirkuitu laguntzailearen isolamendu-proba (2kV/1min)

● Itxituraren babesaren egiaztapena (IP3X edo IP4X zunda proba)

● Deskarga partzialeko neurketa (<20pC 1,5× tentsio nominala)

Salmenta Osteko Zerbitzuaren Konpromisoa

Berme epea: 12 hilabete bidalketa-datatik (24 edo 36 hilabetera luza daiteke ordaindutako zerbitzu-kontratuarekin)

Laguntza teknikoa: Bizi osorako doako kontsulta teknikoa; erantzuna jakinarazi eta ordubeteko epean
