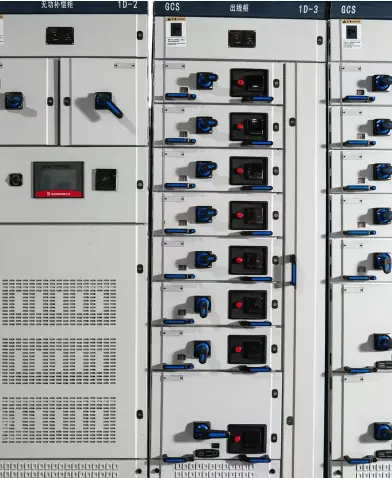

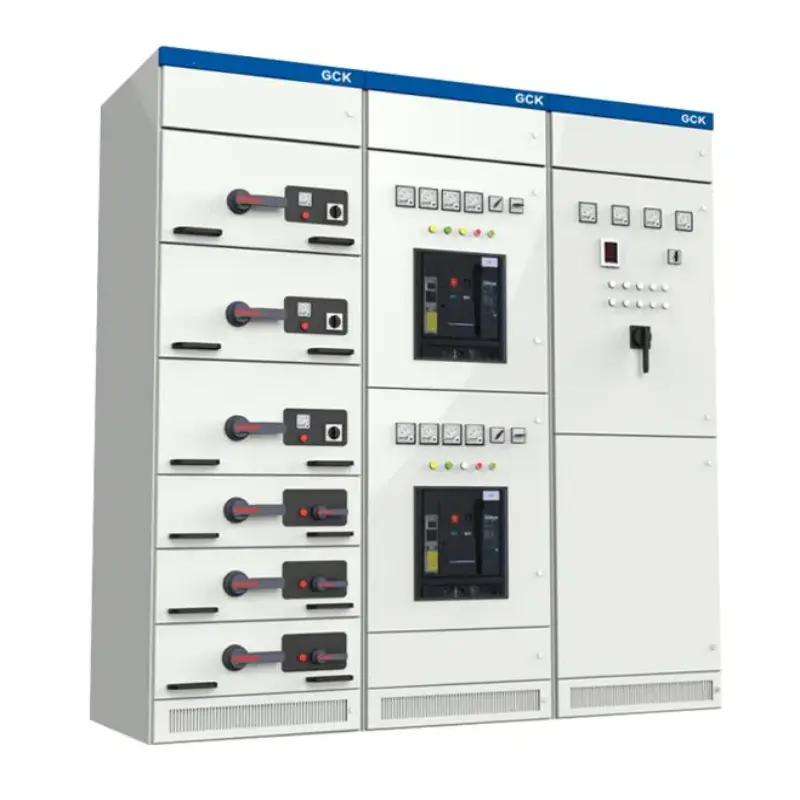

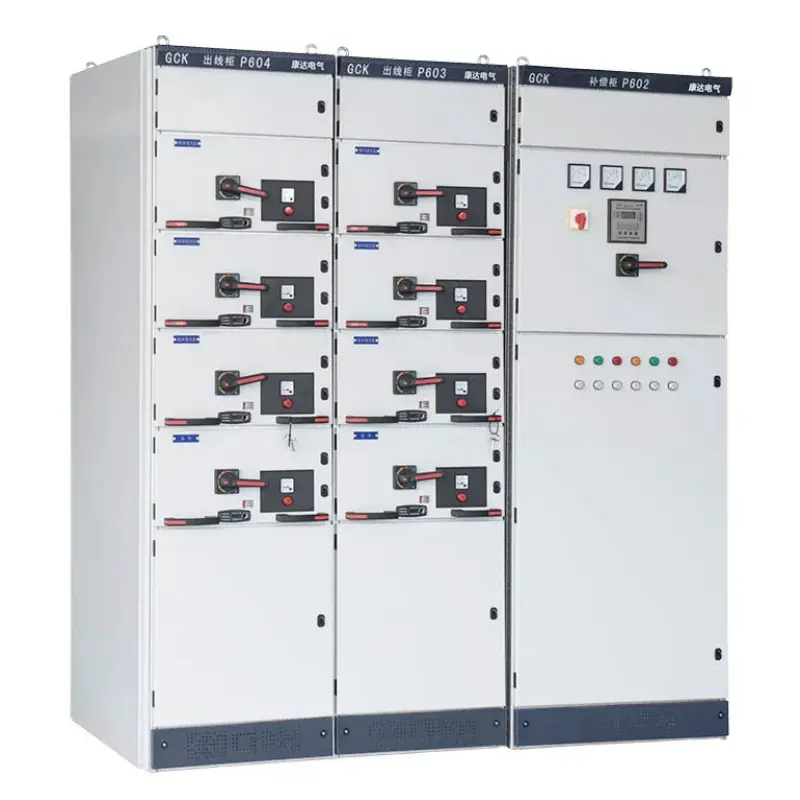

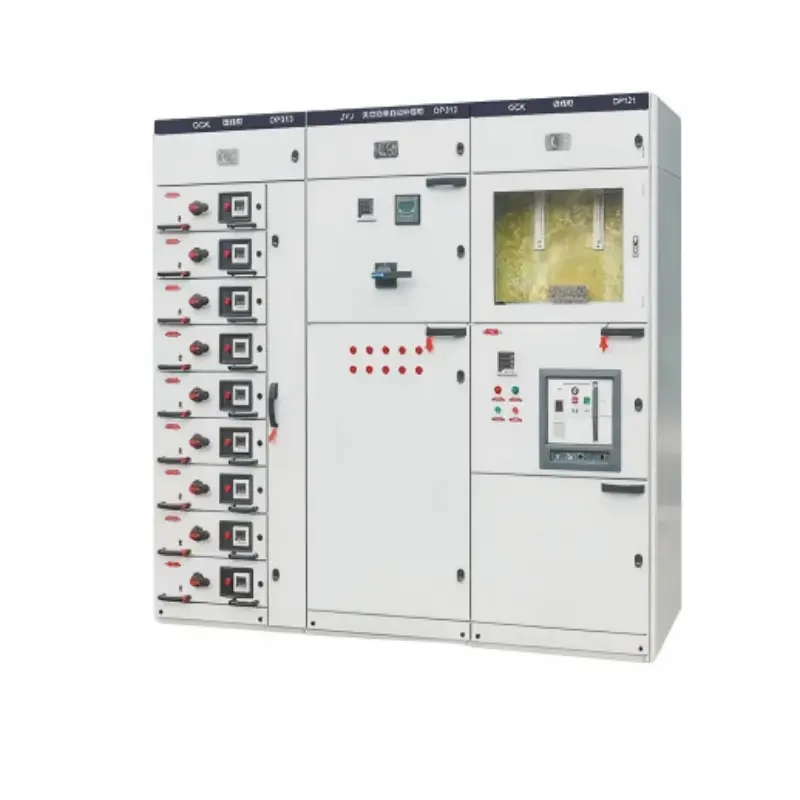

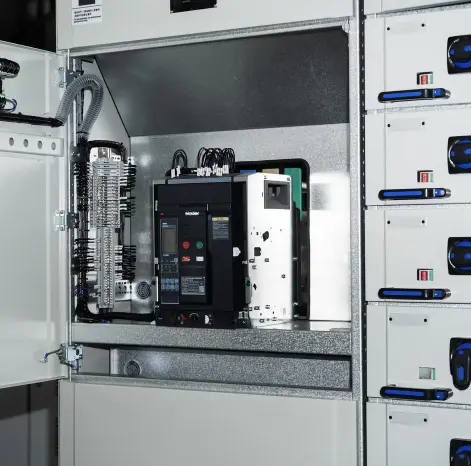

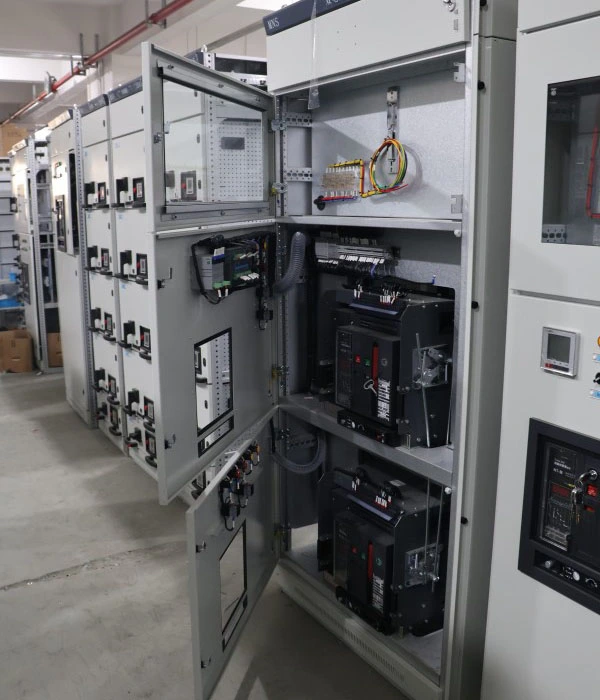

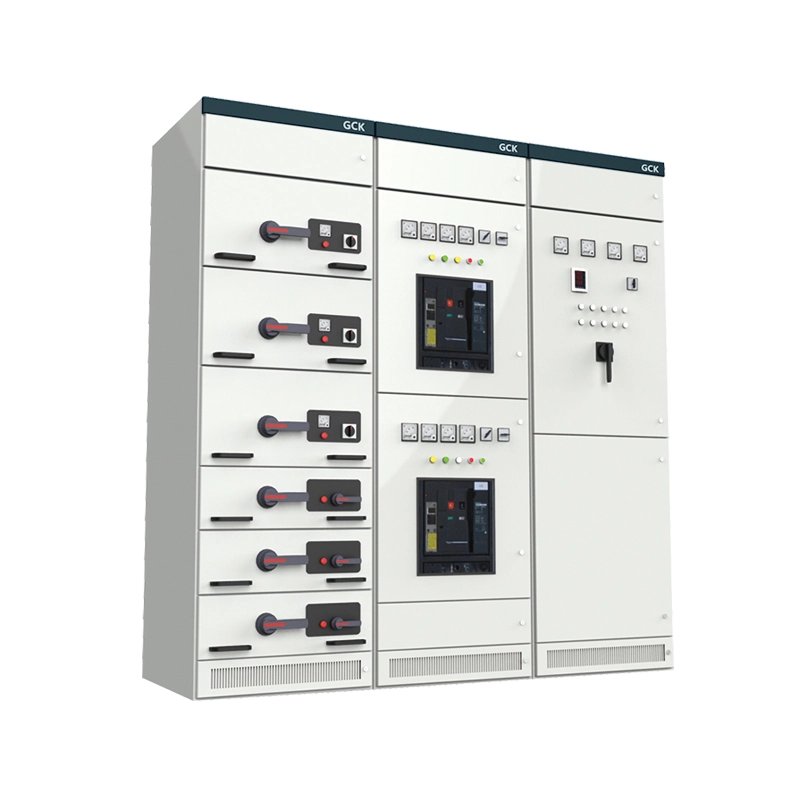

GCK C profilaren muntaia etengailuen armairu ekonomikoa

GCK C-profileko muntaia etengailu ekonomikoko armairua a dabehe-tentsioko (690 V-ra arte) kommutagailu itxiakC-profileko altzairuzko marko torlojuduna erabiliz. C-profilak hotzean ijetzitako altzairu galbanizatuak aldez aurretik zulatutako kanalak dira, 25 mm-ko zulo-sare modular batekin, soldadura edo tresna berezirik gabe muntatzea ahalbidetzen dutenak.

Zer egiten du produktu honek?

● Potentzia-banaketa - Sarrerako iturri nagusitik elikadurari, motorrei, argiztapen panelei eta beste karga batzuei segurtasunez ematen die energia.

● Tiraderaren funtzionaltasuna – Barra nagusia bizirik dagoen bitartean alda daitezkeen tiraderak (etengailuak, kontaktoreak, abiarazle leunak) biltzen ditu, geldialdi-denbora gutxituz.

● Tokiko birkonfigurazioa - Erraz gehitu edo mugitu atalak amaierako plakak askatuz, kubiku berrietan torlojuak eta barra-barrak kit sinpleekin luzatuz.

● Babesa eta isolamendua - Blokeo mekanikoak, pertsianak eta bereizketa forma konfiguragarriak (2b, 3b edo 4b formularioa) eskaintzen ditu.

Pertsonalizazio aukerak

Funtsean, armairu honek tiragune modernoa eskaintzen dukommutagailufuntzionaltasuna - mantentze-lan segurua, dentsitate handia eta modulartasuna - sarrerako prezioan. Ezin hobea da industria-planta txiki eta ertainetarako, merkataritza-eraikinetarako, azpiegitura-proiektuetarako eta kalitatea arriskuan jarri ezin den aurrekontua kontuan hartuta.

Produktuaren parametroak (zehaztapena)

Jarraian, GCK C-profileko muntaketa Ekonomikoko Etengailuen Armairuaren zehaztapen tekniko nagusiak daude. Balioak konfigurazio estandarretan oinarritzen dira eta proiektuaren eskakizun zehatzetarako pertsonaliza daitezke.

Produktuen Ezaugarriak eta Aplikazioak (Galdera eta Erantzun formatua)

GCK C profilaren muntaia Etengailu Ekonomikoen Armairua ekonomia, malgutasuna eta errendimendu frogatua duen konbinazio bereziagatik nabarmentzen da. Jarraian, bezeroek bere ezaugarriei eta aplikazio egokiei buruz egiten dituzten galdera ohikoenei erantzuten diegu.

Q1: Zerk egiten du C-profilaren diseinua soldatutako switchgear baino ekonomikoagoa?

A: Hiru arrazoi: (1) Bolt-together frame soldadura garestiak ezabatzen ditu. (2) Aurrez zulatutako 25 mm-ko sareak zulaketa pertsonalizatua kentzen du. (3) Kaltetutako profilak banaka ordezkatu daitezke, ez marko osoa. GCK C-profilaren muntaia Etengailu Ekonomikoen Armairua erosten duzunean, balioa ordainduko duzu, ez gehiegizko ingeniaritza.

2.G.: Torlojuen egitura nahikoa sendoa al da ingurune industrialetarako?

A: Bai. Momentu egokiak (M8:18Nm, M10:35Nm), IEC 61439-2 betetzen ditu eta 50 kA-ko zirkuitulaburreko indarrak jasaten ditu deformazio iraunkorrik gabe. Muturreko bibrazioetarako (adibidez, estanpatzeko prentsak edo ontziak), gure soldadura gomendatzen duguMNS seriea. Industria/merkataritza guneen %95erako, GCK C-profila nahikoa da.

Q3: Nola konparatzen da akabera galvanizatua hauts estaldurarekin?

A: Zulaketa egin ondoren beroan egindako galvanizazioak gainazal guztiak estaltzen ditu —ebakitako ertzak eta zuloak barne— ≥65μm-ko zink geruza uniforme batekin. Hezetasuna atzean sartzen denean ez da txirrina edo herdoilduko, ingurune hezeetan (adibidez, uraren tratamendua, ehungintza-errotak) hauts-estaldurak gainditzen dituena. Kolorea behar izanez gero, hauts estaldura galbanizatuaren gainean aplika daiteke.

4.G.: Zein dira aplikazio agertoki ohikoenak?

A: Mundu mailako milaka instalaziotan oinarrituta, GCK C-profileko muntaia Etengailu Ekonomikoen Armairua gehienetan zabaltzen da:

Industria txiki eta ertaineko lantegiak: elikagaiak prozesatzeko, plastikozko moldaketa, metalgintza eta ehungintza lantegiak

Eraikin komertzialak: merkataritza zentroak, hotelak eta bulego eraikinak

Uraren eta hondakin-uren tratamendua: ponpaketa-estazioak, ureztatzeko eta gatzgabetzeko sistemak

Berritze-proiektuak: antzinako koadro finkoen ordez ateratzeko koadro modernoekin

Aldi baterako elektrizitate-instalazioak: eraikuntza-guneak, meatze-kanpamenduak eta gertaeren energia-sistemak

Produkzioaren xehetasunak eta abantaila lehiakorrak

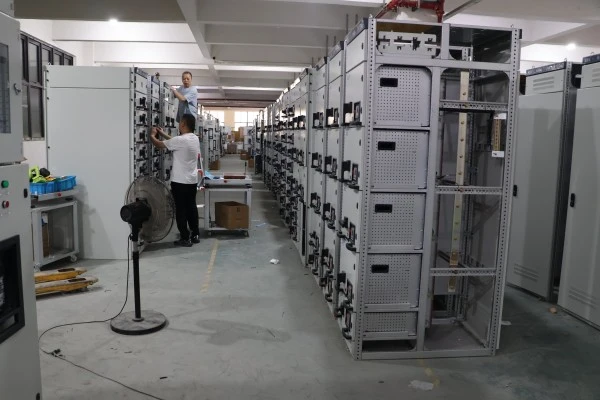

Produkzioaren xehetasunak - Nola eraikitzen dugun GCK C profilaren muntaia etengailu ekonomikoko armairua

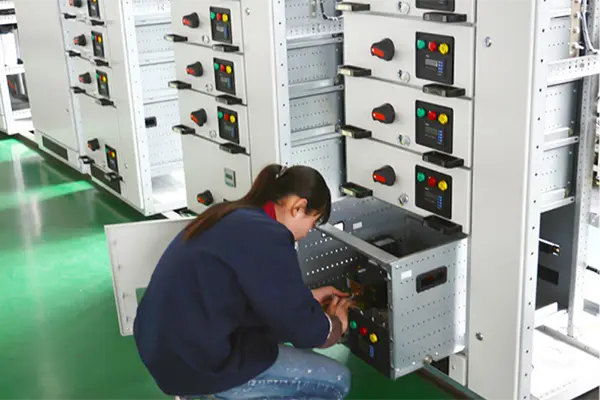

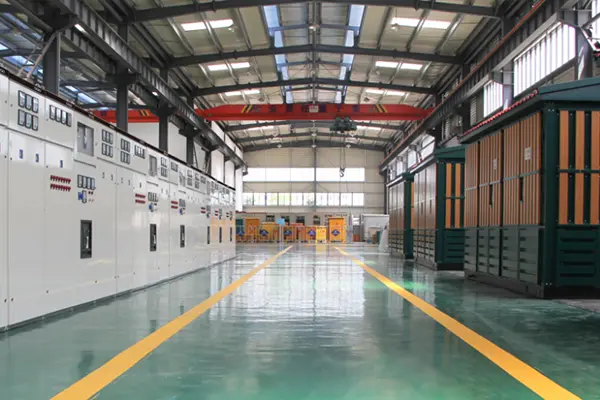

Lugao Power Co., Ltd.-n, GCK C-profileko muntaketa bakoitza etengailu ekonomikoko armairua fabrikatzen dugu koherentziarekin, iraunkortasunarekin eta muntatzeko erraztasunarekin.

1. C profilaren fabrikazioa:Q235B japoniar estandarra 2,0 mm-ko altzairuzko bobina → CNC zulatu 25 mm-ko sareta → forma hotzeko C-forma (± 0,3 mm-ko zehaztasuna) → luzera moztu → beroan galbanizatua (≥65μm, ASTM A123).

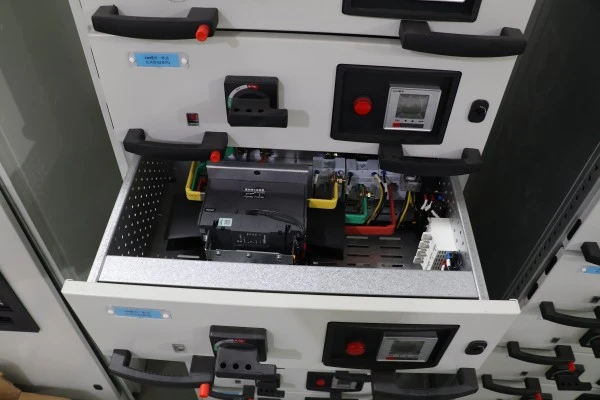

2. Tiraderaren sehaska:2,5 mm-ko altzairu galbanizatua kokapen-zuloekin eta nylonezko arrabolekin. Plaka egokitzaile bidez 8E/2 eta 24E tiraderak onartzen ditu. Hiru posizioko interblokeo mekanikoa (konektatua/proba/isolatua) giltzarrapoarekin.

3. Tiradera-unitatea:1,5 mm-ko altzairuzko aurrealdea, RAL 7035 hauts estaldura, laser bidez grabatutako etiketa. Heldulekua O/I adierazlearekin. Kontaktu nagusiak: zilarrezko kobrea (≥10μm), malgukidun tuliparen diseinua. Bigarren mailako kableatuak: 2,5 mm²-ko PVC kobrezko alanbrea zenbakidun ferrulekin. Fabrikan jarraitutasuna, isolamendua eta funtzionamendu mekanikoa probatu dira.

4. Busbar sistema:ETP kobrea (% 98 IACS), zilarrezko junturak 35-40 Nm-ko parean. Busbarrak onartzen dira 500 mm-tik behin (ohikoak 800 mm baino estuagoak). Barra bertikalak kobrezko loturen bidez lotzen dira.

5. Muntaketa eta probak:Momentuz kontrolatutako muntaia. Probatutako unitate bakoitza: dielektrikoa (2,5 kV/1 min), jarraitutasuna, interblokeo mekanikoa eta tenperatura igoera 1,1x korronte nominalarekin. Fabrikako probaren txostena barne.

Salmenta osteko zerbitzua - Urtebeteko bermea

Berme epea:12 hilabete martxan jartzen denetik, baina bidalketa-egunetik 18 hilabete baino gehiago ez.

Estaltzen dena: Fabrikazio akats guztiak barne:

● C-profilaren deformazioa karga mekaniko nominalaren pean

● Tiraderaren interblokeoaren matxura (oker sartzea edo ateratzea saihestu izana)

● Lehen kontaktuaren higadura 0,5 mm-tik gorakoa da berme-aldian

● Fabrikako muntaketak eragindako bigarren kableatuaren akatsak edo amaiera solteak

● Galbanizatutako estaldura zuritzea (baldin eta kanpoko urradurarik ez badago)

Estaltzen ez dena: Instalazio desegokiaren ondoriozko kalteak, baimenik gabeko aldaketak, izen-plakaren balorazioak gainditzen dituen funtzionamendua, eragin fisikoa, eskaeran zehaztu gabeko esposizio kimikoaren korrosioa edo ezinbesteko kasuak (tximista, uholde, sua, etab.).

Erantzun konpromisoa:

● Urruneko laguntza teknikoa:8 lanegunetan posta elektronikoz, WhatsAppez edo bideo-dei bidez.

● Ordezko piezen bidalketa:48 orduko epean berme erreklamazioetarako (mezulari estandarra).

Bidalketa bakoitzarekin batera ematen den dokumentazioa:

1. Fabrikako probaren txostena (dielektrikoa, jarraitutasuna, tenperatura igoera)

2. Muntaiaren planoa eta lerro bakarreko diagrama

3. Tiraderaren egutegia tiradera bakoitzaren balorazioa eta funtzioa zerrendatuz

4. Parearen zehaztapen orria tokian bertan muntatzeko (KD eskaerak)

5. Funtzionamendu eta mantentze-eskuliburua
