GCS Tentsio baxuko panela ateratzeko modua

GCS Draw-out motako Behe ​​Tentsioko Panel Switchgear-a 400 V-ra arteko tentsio nominaletan (isolamendu-kalifikazioak 1000 V-ra iristen direnekin) eta 4000 A-ra arteko tentsio nominaletan funtzionatzen duten AC industrial trifasikoko sistema industrialetan potentzia jasotzeko, banatzeko eta motor adimendunaren kontrolerako arreta handiz diseinatutako konmutagailu itxi aurreratua da. Tentsio baxuko elektrizitatea banatzeko zentro modernoen ardatz gisa, GCS Draw-out motako tentsio baxuko panelen konmutagailu honek osagai primario eta sekundarioen multzo zabala integratzen du, aire-etengailuak (ACB), kaxa moldatutako etengailuak (MCCB), kontaktoreak, gainkarga termikoko erreleak, kontrolagailu logiko programagarriak (PLCak) eta neurgailu digital modular eta funtzio anitzeko neurgailu modular aldagarrietan.

Produktuaren parametroa (zehaztapena)

Jarraian, GCS Draw-out motako Behe ​​Tentsioko Panel Switchgear estandarraren zehaztapen teknikoen taula dago.

Maiztasun nominatua 50Hz / 60Hz Arau aplikagarriak IEC 61439-1/2, GB/T 7251 Instalazioa Barruan, lurrean zutik Tiraderaren posizioa Konektatua, proba, deskonektatua eta ateratako posizioak Kablearen sarrera Goiko edo beheko kablearen sarrera Busbarra Materiala Kobrea edo aluminioa proiektuaren konfigurazioaren arabera. Giro-tenperatura -4-05°C-ra, proiektuaren konfigurazioaren arabera. ≤2000m estandarra, altitude handiagoa eskuragarri diseinuaren berrespenaren arabera.

Produktuen Ezaugarri eta Aplikazioa

1.G.: Zeintzuk dira GCS Draw-out motako tentsio baxuko panelen switchgear honen ezaugarri funtzional nabarmenak?

A: GCS Draw-out motako tentsio baxuko panelen konmutagailuak bere trukagarritasun eta segurtasun handiko ezaugarriak ditu. Kalifikazio bereko tiradera funtzionalak guztiz trukagarriak dira, larrialdietako ordezkapenetan kableatutako akatsak ezabatuz. Gainera, "Off-Position-Test-On" sekuentziazioa zorrotz betearazten duen interblokeatzeko mekanismo mekaniko zehatza du, operadoreek kargapean zirkuituak konektatzea edo deskonektatzea saihesten duena. Gainera, aireztapenaren diseinu aurreratuak korronte handiko zirkuituetarako beroaren xahutze eraginkorra bermatzen du.

2.G.: Zein agertoki dira egokienak etengailu honetarako?

A: GCS Draw-out motako tentsio baxuko panelen konmutadore hau ezin hobea da etenik gabeko potentzia eta akatsak azkar berreskuratzeko eskatzen duten sektoreetarako. Aplikazio tipikoak findegi petrokimikoak (ponpa eta konpresoreak kontrolatzeko), eskala handiko fabrikazio plantak (produkzio-lerro automatizatuak), zentral elektrikoen sistema osagarriak, hiriko trenbideen garraioa eta dorre komertzialen azpiestazioen artean daude. Diseinu zabalak misio kritikoko edozein ingurunetarako aukera hobetsi egiten du, non geldialdi-denbora gutxitu behar den.

Ekoizpen Xehetasunak

1. Armairu-markoaren fabrikazioa - Doitasun-ingeniaritza-egitura

Lugao Power-en GCS Draw-out motako Behe ​​Tentsioko Panel Switchgear-en itxitura hotzean ijetzitako altzairuzko xaflekin hasten da, beren lautasun eta egitura-osotasun handiagatik hautatuak. Altzairuzko panel guztiak inportatutako CNC dorrearen zulaketa eta tolesketa zentroen bidez prozesatzen dira, toleste-angeluaren zehaztasuna ± 0,5°-ren barruan eta zuloaren posizioaren zehaztasuna ± 0,1 mm-ko barruan lortuz. Konformatu ondoren, markoaren gainazaleko tratamendu anitzeko fasea jasaten da: koipea kentzea, desugerketa azidoa, fosfatatzea eta epoxi hauts estaldura elektrostatikoa, eta gero 180-200 °C-tan labean labean, akabera gogor eta korrosioarekiko erresistentea osatzeko. Muntatutako armairuak IP30 eta IP40 arteko babesa lortzen du, barruko osagaiak hautsetik, hezetasunetik eta ustekabeko ukipenetik modu eraginkorrean babesten ditu.

2. Busbar sistema - Eroankortasun handiko kobre nukleoa

Barra nagusi, bertikale eta adar guztiak % 99,95eko purutasun kobre elektrolitikoz fabrikatuta daude (T2 kalifikazioa), eroankortasuna ≥ 98% IACS bermatuz. Busbar gainazalek geruza anitzeko tratamendua jasotzen dute —topatuta, zilarreztatua edo goi-tentsioko graduko bero-uzkurdurazko isolamendu-estaldurarekin estalita— oxidazioa saihesteko eta xahutze termikoa hobetzeko. Busbar juntura bakoitza kalibratutako momentuko tresnekin estutzen da eta trazabilitatea lortzeko markatuta dago, epe luzerako fidagarritasuna arriskuan jar dezaketen toki beroak ezabatuz.

3. Tiraderaren muntaketa - "Hiru-pasa" Tuning Prozedura

Ateratzen den unitate funtzional bakoitzak gure hiru pasetako diapositiba-sintonizazio esklusiboa jasaten du:

1: Gida-errailak eskuz egokitu eta doitzen dira hasierako lerrokadurarako.

2: Tiradera kargarik gabeko baldintzetan sartu eta erretiratzen da leuntasun mekanikoa eta kisketak lotzeko.

3: Jarraitutasun elektrikoaren probetan, tiradera hainbat aldiz zikloka egiten da entxufearen kontaktuaren erresistentzia primarioa eta bigarren mailakoa kontrolatzen duen bitartean. Gure funtzionamendu-atalasea betetzen duten unitateak bakarrik onartzen dira.

Prozedura zorrotz honek tiradera bakoitza esfortzurik gabe irristatzen dela eta kontaktu elektriko ezin hobea mantentzen du bidaia-esparru osoan.

4. Abantaila lehiakorrak - Tolerantzia estuagoak eta kontaktu altuagoak

Merkatuko alternatiba estandarrekin alderatuta, Lugao Power-en fabrikazio abantailak ukigarriak eta neurgarriak dira:

Gida-pistaren tolerantzia-kontrola: tiraderaren mekanismoaren tartea ±0,5 mm-tan mantentzen dugu (industria ohikoa ≥±1,0 mm da). Perdoi estuago honek tiraderak bibrazioa edo arintzea saihesten du funtzionamenduan zehar, eta zuzenean ezabatzen du lehen kontaktuaren higaduraren eta gainberotzearen oinarrizko arrazoi nagusi bat.

Zilarrezko konektore primarioak: entxufezko kontaktu guztiak kobre-aleazioz fabrikatuta daude eta ≥6μm-ko lodiera duen zilarrezko geruza batekin amaituta daude. Zilarrezko kontaktuaren erresistentzia txikiagoak eta oxidazioaren aurkako propietate bikainek konexio puntuetan potentzia galera nabarmen murrizten dute, GCS Draw-out motako Behe ​​Tentsioko Panel Switchgear-en epe luzerako egonkortasun termikoa eta energia-eraginkortasuna hobetuz.

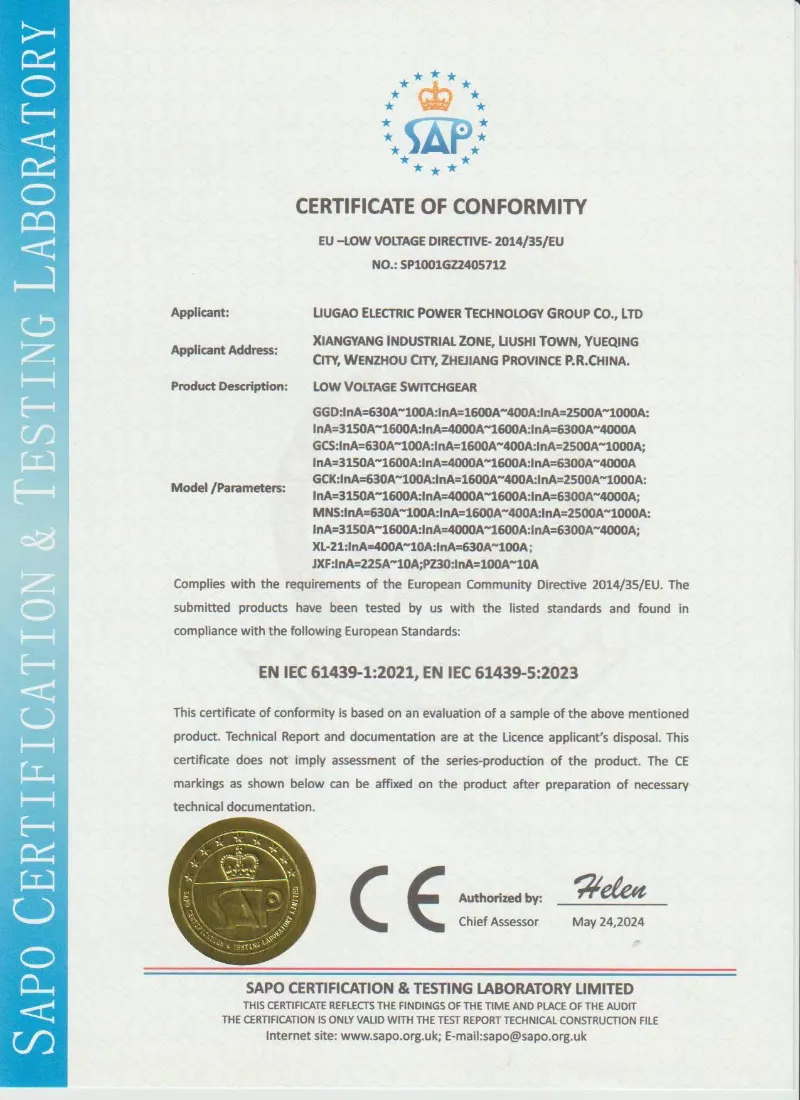

Ziurtagiria eta Kalitatearen Bermea

Lugao-k GCS tentsio baxuko etengailuak fabrikatzen ditu proiektuaren eskakizun teknikoen eta tentsio baxuko etengailuen estandar aplikagarrien arabera, hala nola IEC 61439-1/2 eta GB/T 7251. Ohiko ikuskapen eta proba-txostenak eman daitezke bidali aurretik, baieztatutako akordio teknikoaren arabera.

• IEC 61439-1/2 oinarritutako diseinua eta probak
• GB/T 7251 oinarritutako fabrikazioa eta ikuskapena
• Potentzia-maiztasuna jasateko proba
• Isolamendu-erresistentzia proba
• Tiradera-unitateen funtzionamendu mekanikoaren proba
• Interblokeo funtzioaren ikuskapena
• Bigarren mailako kableatuaren eta funtzionamenduaren proba
• Busbar konexio momentua ikuskatzea
• Bidalketa baino lehen proba arrunteko txostena
• Fabrikaren ikuskapeneko argazkiak eskuragarri daude eskatuta



Paketatze, Bidalketa eta Salmenta Osteko Zerbitzua

Paketatzea eta bidalketa:

GCS Draw-out motako Behe ​​Tentsioko Panel Switchgear bakoitza PE filmarekin bilduta dago hezetasuna eta hautsa uxatzeko, eta gero altzairuzko uhalekin indartutako egurrezko kaxa astun eta fumigatuetan sartzen dira. Hutsean itxitako ontziak erabiltzen ditugu osagai elektroniko sentikorretarako eta guztiz kapsulatutako babes-ertzak garraio-inpaktuaren kalteak saihesteko. Bidalketa estandarra 20GP/40HQ edukiontzien bidez egiten da, munduko itsas aseguru garrantzitsuenek bidalketak aseguratuta zure inbertsioa guztiz babesteko.




Salmenta osteko zerbitzua:

Lugao Power Co., Ltd.-k 12 hilabeteko berme osoa eskaintzen du martxan jartzen den egunetik (edo 18 hilabeteko entrega-egunetik aurrera, lehenengoa gertatzen dena). Gure zerbitzuak 24/7 telefonoaren laguntza teknikoa, urruneko bideo orientazioa eta ingeniari ziurtatuen tokiko zerbitzua barne hartzen ditu, beharrezkoa denean. Funtzionamendu-baldintza arruntetan errendimendu-hutsak gertatuz gero, konponketa edo ordezko piezak doan eskaintzen ditugu.




Bezeroen galderak eta erantzunak

G: GCS Draw-out motako tentsio baxuko panela bateragarria al da nire lehendik dagoen autobus-sistemarekin?

A: Bai, bateragarritasuna zorrotz betetzen da. GCS Draw-out motako tentsio baxuko paneleko konmutagailu honen konexio-igogailu-bridak konfiguratzen ditugu zure gorako transformadorearekin eta beheko busbideen interfazeekin ezin hobeto lerrokatzeko. Mesedez, eman zure guneko etengailuen diseinuaren marrazkiak berrespen teknikoaren fasean, konexio-puntuak pertsonaliza ditzagun.




G: Zer gertatzen da tiradera batek funtzionatzen duen bitartean huts egiten badu? Konpon al dezaket itzali osorik gabe?

A: Hain zuzen ere, bero-truke azkarra da bere abantaila nagusia. Konpartimentu jakin horren barruan etengailua "Itzali" jarri besterik ez duzu, akastuna den unitatea erretiratu eta puntu berdineko ordezko bat sartu. GCS Draw-out motako tentsio baxuko panelen gainontzekoak funtzionatzen jarraitzen du, minutu gutxitan potentzia berreskuratuz.




G: Nola saihestu arku-disparan gertakariak busbar ganberaren mantentze-lanetan?

A: Segurtasuna funtsezkoa da. Busbar konpartimentu nagusiak eta adarreko konpartimentuak guztiz konpartimentatuta daude. Arku-kontrako oztopoak instalatzen ditugu unitatea ateratzeko ganberaren eta busbar ganbera bertikalaren artean. Busbar sekziora sartzean, ondoko unitate funtzional guztiak segurtasunez giltzarrapo egon daitezke "Deskonektatuta/Proba" posizioan.
