GGD Modular Mota Finkoa Behe ​​Tentsioko Aparailua

Definizioa eta Core Identitatea

GGD Modular Mota Finkoa Behe ​​Tentsioko Switchgear-a barruko, lurrean zutik, metalez itxitako switchgear-en multzoa da. Bereziki horretarako diseinatuta dagotentsio baxuko korronte elektrikoaren banaketaindustria eta merkataritzako sistema elektriko trifasikoetan. Potentzia banatzeko hierarkian oinarrizko produktu gisa, transformadorearen bigarren mailako terminalen eta azken adarraren banaketa-taulen artean kokatzen da, eta instalazio baten energia-zentro nagusi gisa funtzionatzen du.

Produktuaren Parametroak

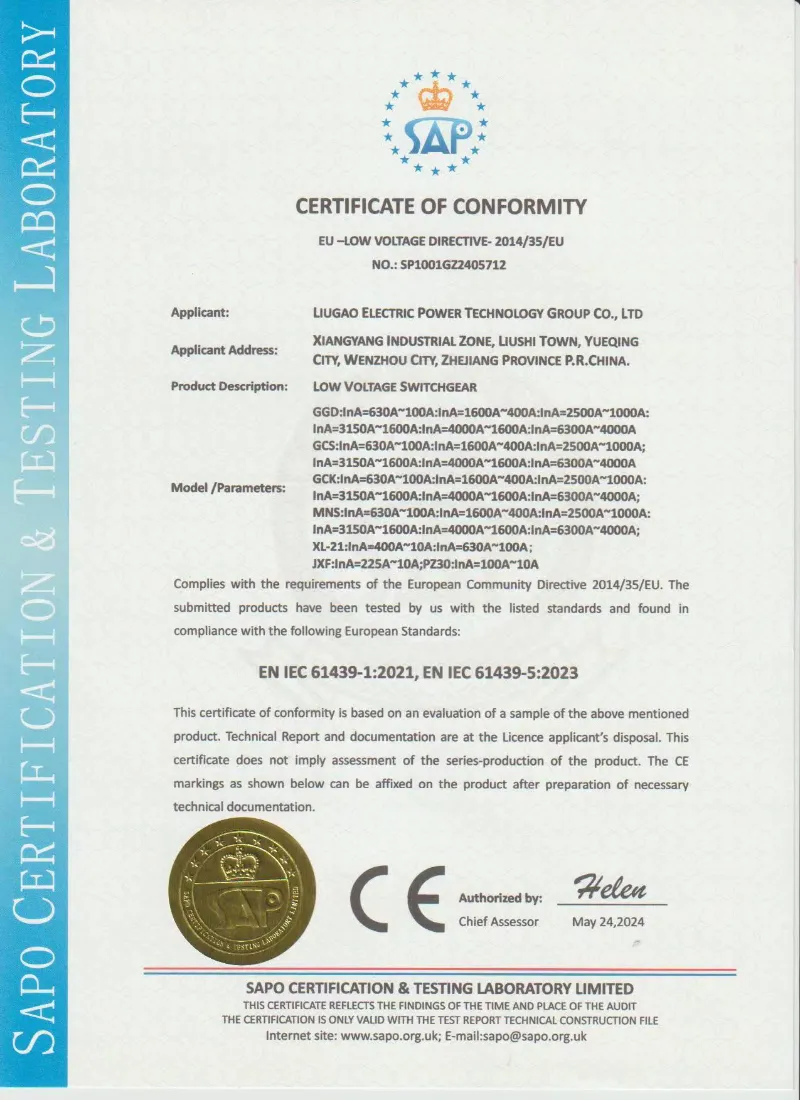

Ziurtagiria eta Kalitatearen Bermea

LugaoGGD mota finkoko tentsio baxuko etengailuak fabrikatzen ditu proiektuaren eskakizun teknikoen eta tentsio baxuko etengailuen arau aplikagarrien arabera. Ohiko ikuskapen eta proba-txostenak bidali aurretik eman daitezke baieztatutako akordio teknikoaren arabera.

• IEC 61439-1/2 oinarritutako diseinua eta probak
• GB/T 7251 oinarritutako fabrikazioa eta ikuskapena
• Potentzia-maiztasuna jasateko proba
• Isolamendu-erresistentzia proba
• Kableatuaren eta funtzionamenduaren ikuskapena
• Tenperatura igoeraren egiaztapena konfigurazioaren arabera
• Bidalketa baino lehen proba arrunteko txostena
• Fabrikaren ikuskapeneko argazkiak eskuragarri daude eskatuta

Instalazio finkoaren filosofia

Irtengailu motako etengailuak ez bezala, non unitate funtzionalak diapositibetan erretiratu daitezkeen, GGD-k betiko muntatze-kontzeptu bat erabiltzen du:

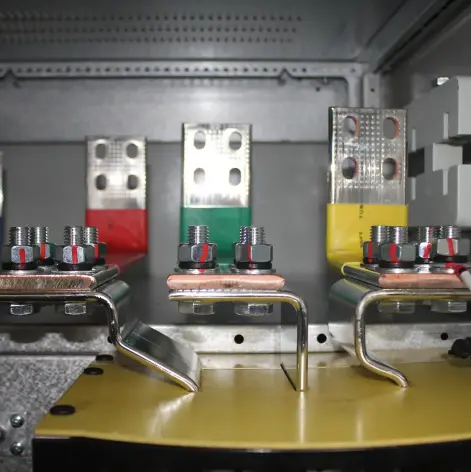

● Gailu nagusi guztiak —aire etengailuak (ACB), kaxa moldatutako etengailuak (MCCB) eta etengailu isolatzaileak— zuzenean muntatzeko plaka zurrunetan lotzen dira.

● Gailuen eta busbarren arteko konexio elektrikoak gogor kableatzen dira kobrezko loturak edo kable bidezko konexioak erabiliz, ez entxufezko kontaktuak.

● Ikuspegi finko honek irristatze-mekanismoekin lotutako konplexutasun mekanikoa, kostua eta mantentze-lanak ezabatzen ditu, zirkuituen posizioak oso gutxitan aldatzen diren epe luzerako instalazio egonkorretarako aproposa da.

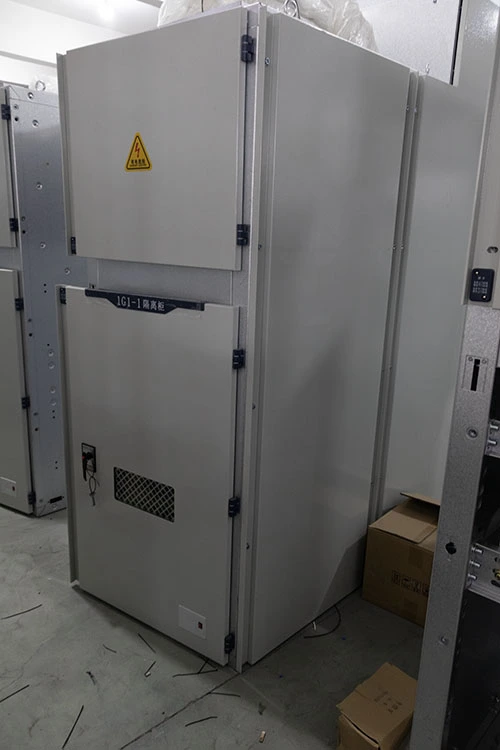

Itxitura modularra eraikitzea

● Itxitura modular modular estandarizatuz eraikita dago, bakoitzak altuera eta sakonera berdina du:

● Markoaren neurriak: 2200mm (H) × 600/800/1000/1200mm (W) × 600/800mm (D)

● Kubikulu bakoitza altzairuzko modulu independente bat da, eta elkarren ondoan torloju daitezkeen koadroen lerro jarrai bat osatzeko.

● Kubikuak funtzionalki sailkatzen dira sarrerako (elikadura-jasotzailea), bus-akoplagailu (busen interkonexioa) edo elikadura (irteerako banaketa) unitate gisa.

Produktuaren Abantailak

1. abantaila - Egitura-sendotasuna

8MF altzairuzko marko sendotuak egonkortasun mekanikoa mantentzen laguntzen du zirkuitu laburreko jasangarritasun mailaren azpian. Iraupen-korronte nominala: 63kA. Armairuaren markoa proiektuaren espezifiko zirkuitu-laburri eusteko baldintzak onartzen ditu. Gailuko erresistentzia-korrontea konfiguratu daiteke baieztatutako diseinu elektrikoaren arabera.

Abantaila 2 - Inplementazio modularra eta azkarra

Sarrerako, akoplamendu eta elikadura-kubikulu normalizatuak. Altuera/sakonera berdina. Proiektuaren konfigurazio azkarra, unitate estandarrak elkarren ondoan antolatuz. Instalazio-denbora eta diseinuaren konplexutasuna murrizten ditu.

3. abantaila - Kostu-eraginkorra Bizi-zikloa

Muntatze finkoak (irtenerako mekanismorik gabe) hasierako kostua murrizten du. Ez dago tiradera irrista, kontaktu entxufagarririk edo blokeo konplexurik. Gutxieneko mantentze-lanak, jabetza-kostu oso lehiakorra.

4. abantaila - Kudeaketa Termiko Optimizatua

Konbekzio-hozte naturala: beheko erresilak + goiko aireztatutako teilatuaren estalkia. Tximinia efektua sortzen du: aire beroa ateratzen da, aire hotza sartzen da. Ez haizagailurik, ez zaratarik, ez dago mantentze-lan gehigarririk.

5. abantaila - Mantentze-lan eta funtzionamendu sinplifikatu

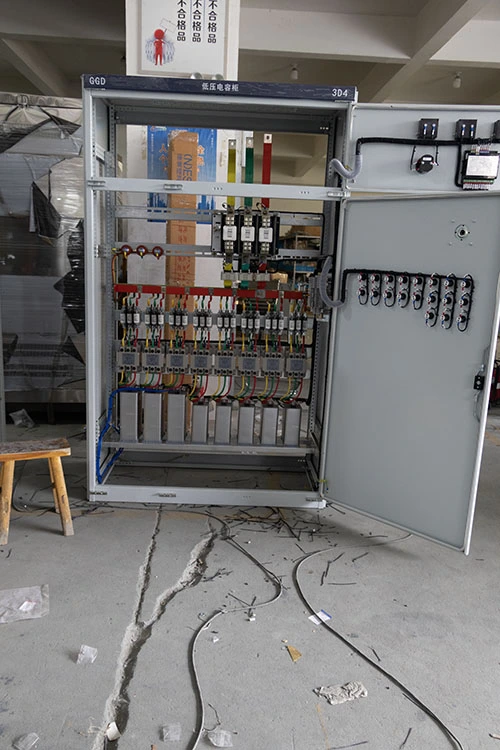

Kontrolak, neurgailuak, adierazleak sarrerako atean altuera ergonomikoan. Hausteko heldulekuak atea ireki gabe eskuragarri daude. Barne-diseinu zabala busbarra, etengailua, kable-konpartimentuak dituena - ikuskapen erraza.

Produktuaren Ezaugarriak

Ezaugarri 1: geruza anitzeko hauts estaldura sistema

Altzairuzko panel bakoitzari bost faseko aurretratamendu bat jasaten zaio (koipegabetzea, garbitzea, fosfatatzea, pasibatzea eta lehortzea) epoxi-poliester hauts estalki elektrostatiko uniformea ​​jaso aurretik. Estaldura honek itsasgarritasun eta hezetasunarekiko erresistentzia handiagoa eskaintzen du, eta bermatzen duGGD Modular Mota Finkoa Behe ​​Tentsioko Aparailuaitxura eta korrosioaren babesa mantentzen du ingurune tropikaletan edo hezetasun handiko industrialetan ere.

2. Ezaugarri: Arku-hesi gardenak

Busbar nagusiaren eta gailuen konpartimentuen arteko polikarbonatozko hesiak. Ikuskapenean operadorearen segurtasunerako bereizketa fisiko ikusgaia eskaintzen du, busbarren egoera bisualki berresten duen bitartean.

3. Ezaugarri: Kable Amaierako Eremu zabala

● Beheko kableen konpartimentu handia guruin-plaka irekiarekin, potentzia-kablearen toleste-erradio handiekin. Kable erregulagarriak sartzen dira, konexio elektrikoen tentsioa arintzeko.

4. Ezaugarri: Lurzoruaren busbar integratua

Kobre-lurraren busbar etengabeak muntaketa-luzera osoa du kubikulu bakoitzeko aurrez zulatutako puntuekin. Sarrerako eta irteerako zirkuituetarako tokiko lur-lotura sinplifikatzen du, sistemaren lurreratzea betetzen dela bermatuz.

5. Ezaugarri: Kanpoko heldulekua giltzarrapoaren hornidurarekin

Etengailu nagusiaren heldulekuak kanpoan muntatuta daude, OFF posizioan blokeagarriak. Mantentze-lanetan LOTO mekaniko segurua ahalbidetzen du, ikusmen isolamendu argia eskainiz.

6. Ezaugarri: Busbarren konfigurazio malgua

Goiko/beheko kableen sarrera eta 3P4W edo 3P5W banaketa onartzen ditu. Fase-barrak argi eta garbi markatuta dauden kolore-kode estandarrekin (horia, berdea, gorria, urdina neutrorako) kableatuaren akatsak minimizatzeko.

Produktuen Aplikazioa

GGD Mota finko modularra tentsio baxuko etengailuak zabaltzen dira hainbat sektoretan, non banaketa finko fidagarria lehenesten den:

● Eraikuntza-zerbitzuak eta azpiegiturak: eskailera-argiaren banaketa etxebizitza-dorre altuetan, lurpeko aparkalekuak aireztatzeko hornidura elektrikoa eta udal kale-argiteria kontrolatzeko armairuetan.

● Industri Sistema Lagungarriak: Konpresore-gelako potentzia-panelak, prozesu ez-kritikoko motor-elikagaiak zementu eta agregakin lantegietan, eta fabrika-biltegietako banaketa-taulak.

● Ura eta Hondakin-uren tratamendua: ponpa-estazioko motor-elikadurak ur gordinak hartzeko eta tratatutako isuriak isurtzeko eta kimikoen dosifikazio-ekipoen hornidurarako.

● Energia Berriztagarriak: AC konbinazio-panelak eta energia banatzeko plaka osagarriak lurrean muntatutako eguzki-ustiategietan.

● Merkataritza-instalazioak: Backup sorgailuak sinkronizatzeko eta banatzeko panelak merkataritza-guneetan, eta HVAC hozteko elikadura-panelak unibertsitateko campuseko energia-zentraletan.

● Aldi baterako eta Eraikuntzako Potentzia: Gunearen aldi baterako elektrizitatea banatzeko kutxak eta eraikuntzako polipastoen elikadura hornitzeko panelak, non eraikuntza malkartsu finkoak panelen diseinu arinagoak baino iraunkortasun hobea eskaintzen baitu.

Paketatzea eta Bidalketa

GGD tentsio baxuko konmutagailuen armairu bakoitza herdoilaren aurkako filmarekin, apar-betegarriarekin eta kontratxapatua esportatzeko ontziarekin babestuta dago. Armairuaren oinarria eskorga jasotzaileak manipulatzeko diseinatu daiteke bidalketa-baldintzen arabera.

Enbalajea: film luzagarria, hezetasunaren aurkako babesa eta kontratxapatua esportatzeko kaxa

Bidalketa: FOB Ningbo, CIF portu nagusiak edo EXW eskuragarri

Armairuaren finkapena: barruko osagaiak bidalketa baino lehen indartuak

Dokumentuak: pakete-zerrenda, kableatu-eskema eta proba-txostena barne

Salmenta Osteko Zerbitzua

Instalaziorako eta martxan jartzeko laguntza teknikoa

Kableatu-diagrama eta diseinu-marrazketa euskarria

Etengailuetarako, kontagailuetarako eta kontrol-osagaietarako ordezko piezen orientazioa

Berme baldintzak berretsitako eskaera-hitzarmenaren arabera

Maiz egiten diren galderak

1.G.: Zein da GGD etengailu finkoaren eta GCS/MNS etengailuaren arteko aldea?

GGD-k muntatutako etengailuak eta kable gogorreko konexioak erabiltzen ditu, GCS edo MNS-k tiradera-unitate erretiragarriak erabiltzen dituen bitartean. GGD errentagarriagoa da zirkuituak maiz ordezkatu behar ez duten banaketa-sistema egonkorretan.

Q2: GGD kabinetea pertsonalizatu al daiteke nire lerro bakarreko diagramaren arabera?

Bai. Lugao-k sarrera, elikadura, autobus-akoplagailua, neurketa eta kondentsadoreen konpentsazio armairuak konfigura ditzake zure diagrama elektrikoaren eta osagaien markaren eskakizunen arabera.

Q3: Zein osagai-marka erabil daitezke?

Aukera arruntak dira ABB, Schneider, Siemens, CHINT, Delixi edo proiektuak zehaztutako beste marka batzuk, aurrekontuaren eta baldintza teknikoen arabera.

Q4: Zein dokumentu hornitzen dira bidali aurretik?

Diseinu-marrazkiak, kable-diagramak, ohiko proba-txostenak, pakete-zerrendak eta produktuen argazkiak eman ditzakegu bidali aurretik, baieztatutako eskaeraren arabera.
