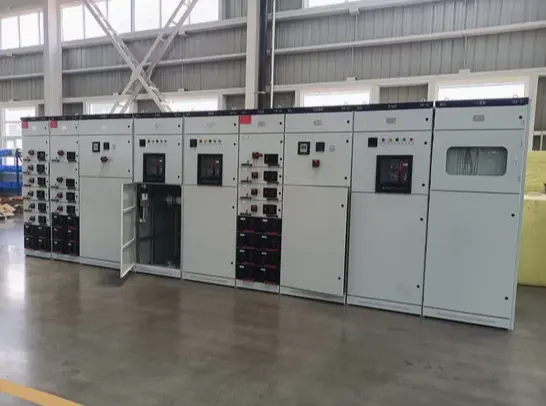

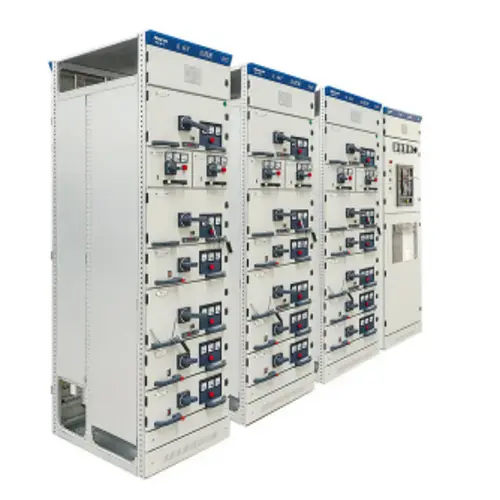

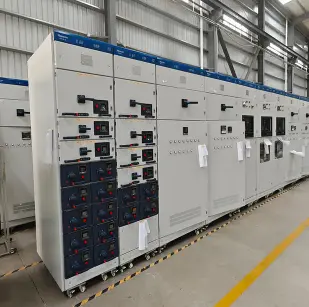

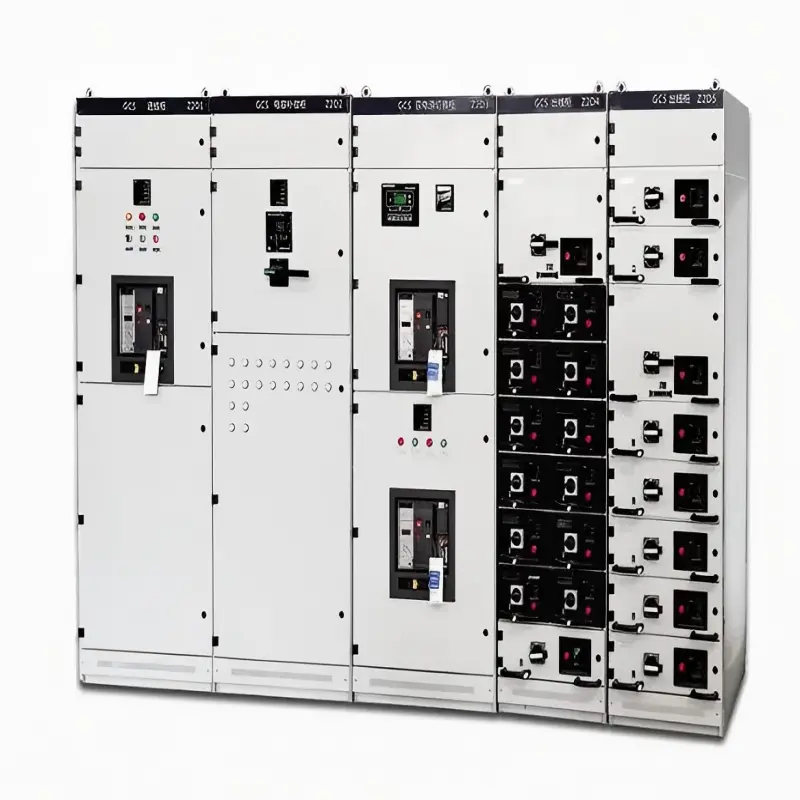

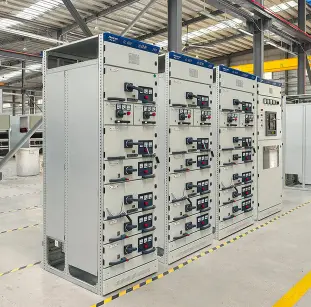

MCS Behe ​​Tentsioko Tiradera Adimendunaren Kabinetearen Switchgear

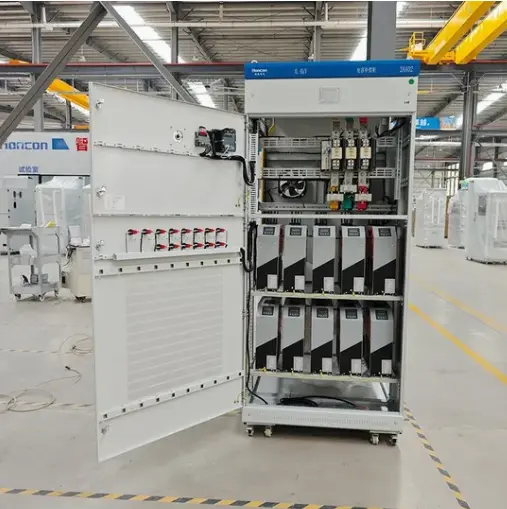

MCS Behe ​​Tentsioko Tiradera Adimendunaren Kabineteko Switchgear atentsio baxuko (690 V AC arte) itxitako kommutagailuakpotentzia banatzeko eta motorraren kontrol adimentsurako diseinatutako muntaia. Unitate funtzional bakoitza, elikadura-etengailuak, motor abiarazleak, kondentsadoreak aldatzeko moduluak eta tresneria-unitateak barne, guztiz erretiragarria den altzairuzko tiradera batean dago kokatuta, sehaska finko batean konektatzen den kontaktu primario eta sekundario auto-lerrokatzen dituena.

Zer egiten du?

● Potentzia segurtasunez banatzen du beherako hainbat zirkuitutara

● Motorrak kontrolatzen ditu (hasi, gelditu, atzera egin, abiadura erregulatzea abiarazle leunen edo VFD bidez)

● Zirkuitulaburrak, gainkargak eta lurreko matxurak koordinazioa dituzten ekipoak babesten ditu

● Energia datuak lokalean kontrolatzen ditu tiradera bakoitzean integratutako LCD baten bidez edo urrunetik RS485/Modbus/Ethernet IP bidez.

● Mantentze-lan prediktiboaren alertak eskaintzen ditu kontaktuen higadura, tenperatura igoera edo tiraderaren posizio anormala hautematen denean

Funtsean, armairu honek behe-tentsioko ohiko koadroa aktibo adimendun, komunikagarri eta mantentzen bihurtzen du.

Produktuaren Parametroak

Produktuaren Ezaugarriak eta Aplikazioak

MCS tentsio baxuko kabinete adimendunaren ezaugarri nagusiak

Aplikazio tipikoak

● Datu zentroak - denbora errealeko elikaduraren jarraipena eta urrutiko etengailuen funtzionamendua

● Ospitaleak: tiraderaren ordezkapen azkarra karga kritikoetan eragin gabe

● Ur-araztegiak – hezetasun-tolerantzia handia kondentsazioaren aurkako berogailuekin

● Automobilgintzaren fabrikazioa: higadura iragarlearekin abiatzen den motorra

● Altu komertzialak – energiaren azpikontaketa maizter solairu bakoitzeko tiraderaz

Ekoizpen Xehetasunak

Lugao Power Co., Ltd.-ren MCS Behe ​​Tentsioko Tiradera Adimendunaren Kabinete-Konmutagailu bakoitza zehaztasunarekin eta xehetasunetan arreta jarrita dago:

● Itxituraren fabrikazioa: 1,5 mm eta 2,0 mm arteko zinkez estalitako altzairua, guztiz soldatutako markoa. Hauts estaldura RAL 7035, gutxieneko lodiera 70μm. Gatz-ihinztatze proba ≥400 ordu ISO 9227 arabera.

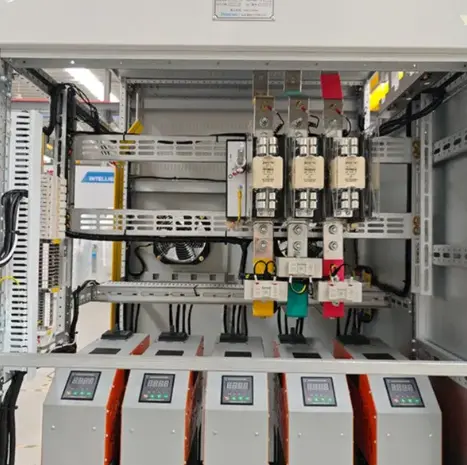

● Busbar sistema: Eroankortasun handiko ETP kobrea (% 99,9ko purutasuna). Giltzadura guztiak zilarreztatuta (8μm gutxienez). Erabat isolatuta dauden busbarrak 1000 V-rako balio duten mahuka beroarekin.

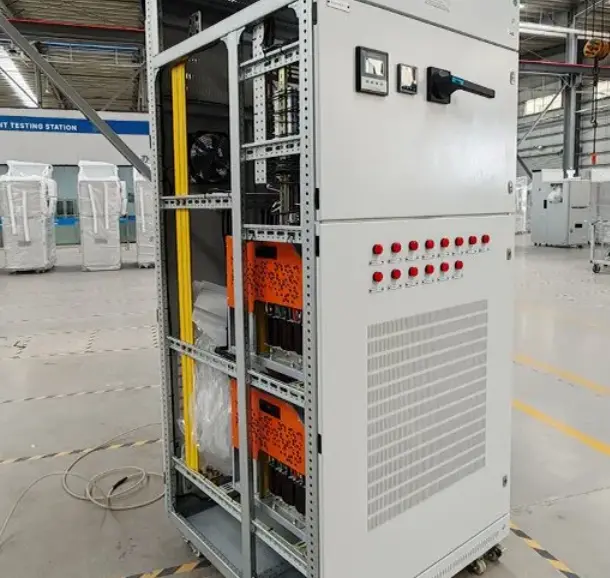

● Tiradera-txasisa: 2,5 mm-ko hotzean ijetzitako altzairuz osatua, korrosioarekiko erresistentea den pasivazioarekin. Auto-lubrikagarriak diren polimeroen gida-errailek > 5.000 ziklorako mugimendu leuna bermatzen dute.

● Lehen mailako kontaktuak: kobre-tungsteno aleazioko puntak malgukidun beso batean. Zilarrezko kontaktu-azalak. Berriro xaflatu gabe 3.000 eragiketa elektrikoetarako balioetsia.

● Bigarren mailako kontaktuak: 24 pin zilarrezko konektore entxufagarria, urrezko pinekin. Kontaktu-erresistentzia <1mΩ. 10.000 txertatze/erauzketa zikloetarako balioetsia.

● Elektronika adimenduna: -25 °C eta +85 °C arteko gradu industrialeko osagaiak. Tiradera-kontrolagailu bakoitzak 72 orduko erretzea eta kalibrazioa jasaten ditu estandar nazionalekin jarraituz.

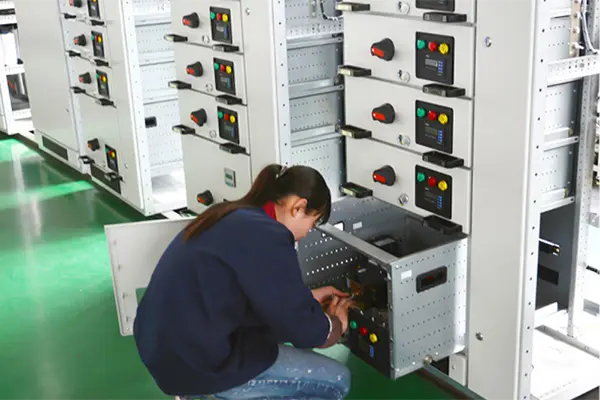

● Fabrikako probak: unitate bakoitzari proba dielektrikoari (2,5 kV/min), tenperatura igoerari (korronte nominala 1,1x) eta komunikazio funtzionalaren probari egiten zaio. Proba-txostenak 15 urtez artxibatuta.

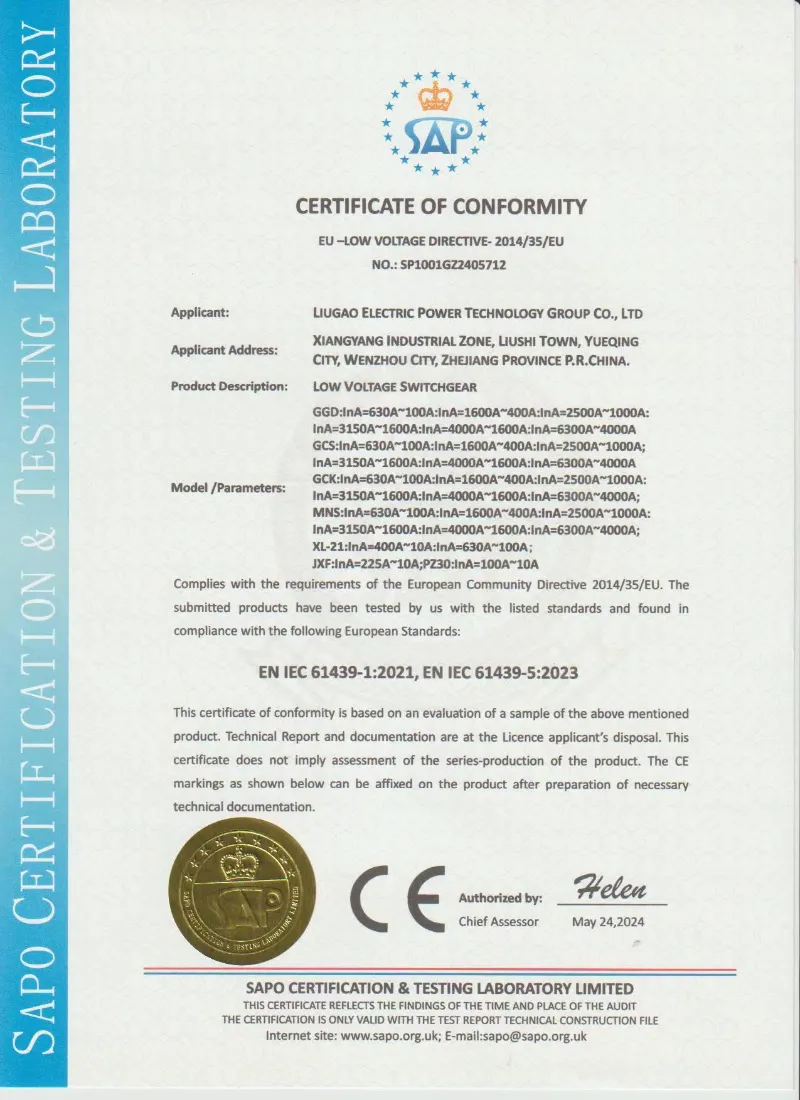

Ziurtagiria eta Kalitatearen Bermea - Zergatik aukeratu Lugao?

Zergatik aukeratu Lugao Power?

Pertsonalizazio aukerak

Maiz egiten diren galderak

1.G.: Tiraderaren barneko memoriak bizirik irauten al du argindar etenaldi batetik?

A: Bai. FRAM txip ez-hegazkorrak datuak gutxienez 10 urtez gordetzen ditu kanpoko energiarik gabe. Iraupen-orduak, gertaeren erregistroak eta kontaktuen higadura datuak gordetzen dira.

2.G.: Komunikazio-protokoloa irekia edo jabeduna al da?

A: Ireki. Modbus RTU/TCP erregistro estandarrak erabiltzen ditugu (gure eskuliburuan dokumentatuta). Hirugarrenen SCADA, PLC edo BMS batera konekta zaitezke atebide lizentzia gehigarririk gabe.

Q3: Zer gertatzen da tiradera baten tenperatura sentsoreak huts egiten badu?

E: Kontrolatzaileak "Sentsorearen akatsa" jakinaraziko du tiraderaren LCDan eta komunikazioaren bidez. Funtzionamendu mekanikoak ez du eraginik izaten. Ordezko sentsore-kit bat 5 minutu baino gutxiagotan instala daiteke tiradera kendu gabe.

4.G.: Eska al ditzaket ordezko tiraderak etengailu primariorik gabe?

A: Bai. Horri "tiradera adimendun shell hutsa" deitzen diogu: xasisa, bigarren kontaktuak, memoria-txipa eta monitorizazio-elektronika biltzen ditu baina etengailu nagusirik gabe. Zure gogoko den etengailua geroago instala dezakezu.

5.G.: Urtebeteko bermea berriztagarria al da?

A: Bai. 2. eta 3. urteetarako bermea luzatzeko plana eskaintzen dugu.
