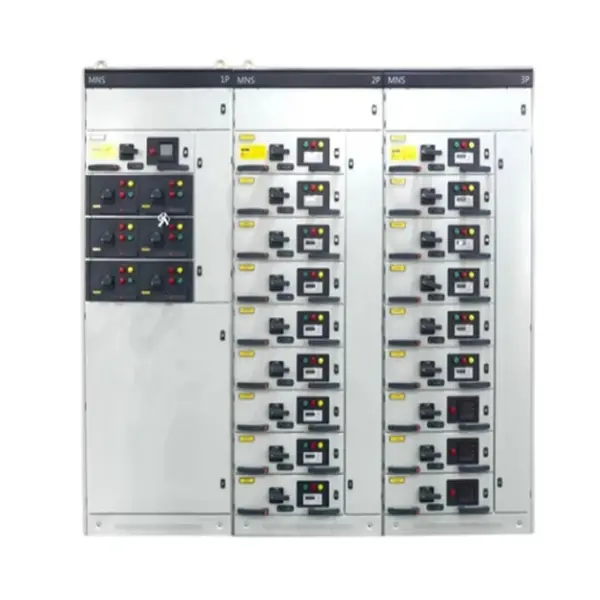

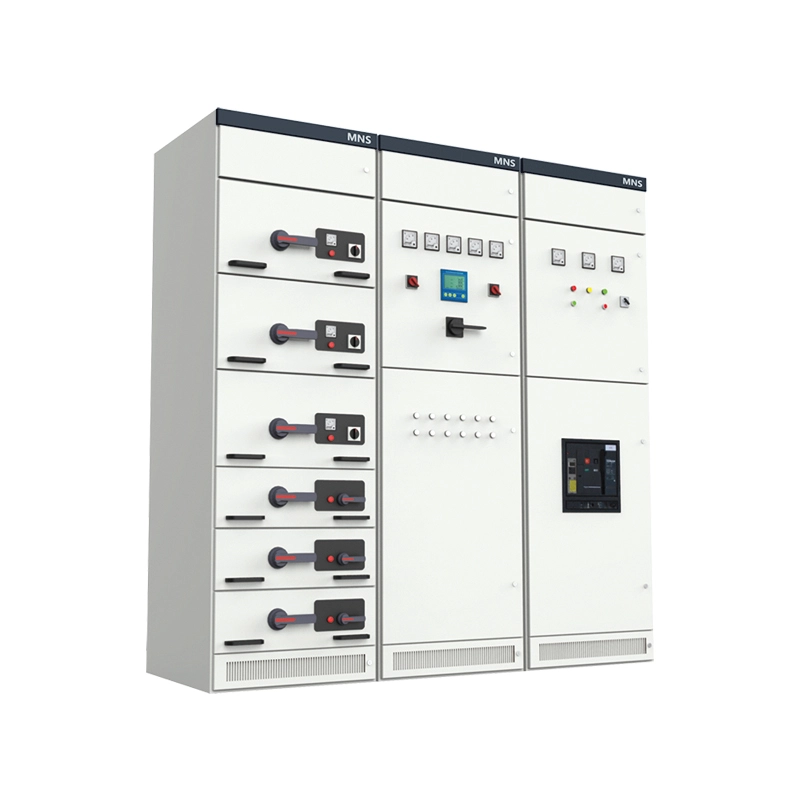

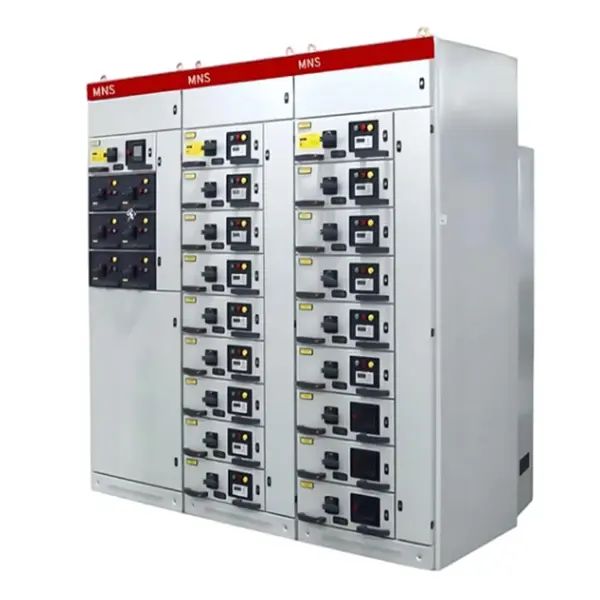

MNS Modularization Drawout motako etengailu-armairua

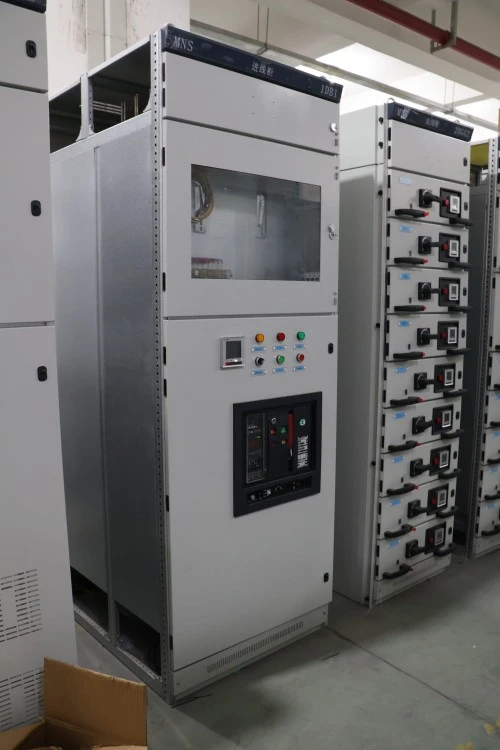

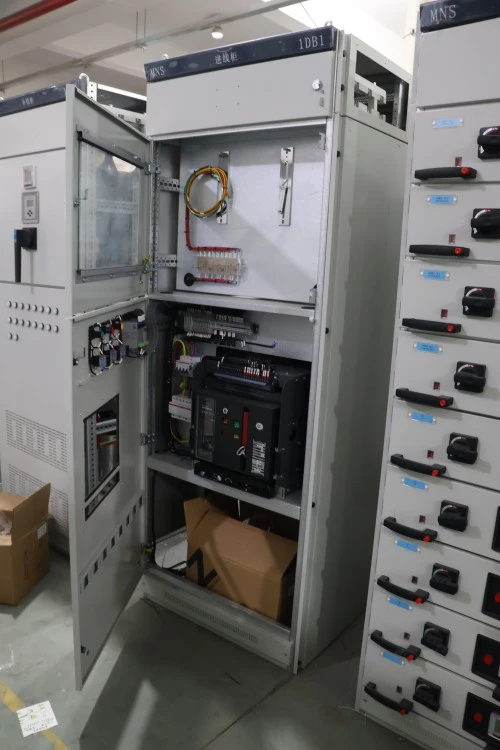

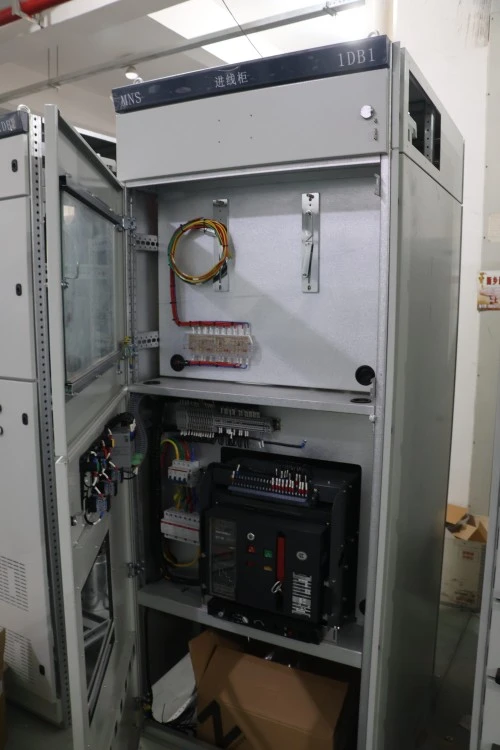

MNS Modularization Draw-out motako etengailu-armairua abehe-tentsioko (690 V-ra arte) kommutagailu itxiakMNS (Modular Network System) esparruaren arabera diseinatutako muntaia. Unitate funtzional bakoitza -adibidez, motor abiarazlea, elikadura-etengailua edo elikadura-modulua-, sistema osoa itzali gabe txertatu, atera edo trukatu daitekeen banakako kasete ateragarri batean dago. Armairuak hiru funtzio nagusi betetzen ditu: potentzia banatzea (azpizirkuitu anitz elikatzea), motorraren kontrola (motorrak abiaraztea, gelditzea, babestea) eta sistemaren babesa (zirkuitu laburrak, gainkargak eta lurreko matxurak isolatzea). Laburbilduz, industria- eta merkataritza-instalazioetarako plug-and-play potentzia kudeatzeko zentroa da.

Produktuaren Abantailak

Produktuaren Ezaugarriak

Atera daitezkeen armairu generikoek ez bezala, MNS Modularization Draw-out motako etengailu-armairuak ezaugarri bereizgarri hauek ditu:

Produktuaren Parametroak

Produktuen aplikazioa (eszenatokiak)

MNS Modularization Drawout motako etengailu-armairua oso zabalduta dago:

● Industri lantegiak: Automobilgintzako muntaketa-lerroak, janari eta edarien ekoizpena, lote kimikoen prozesaketa

● Konplexu komertzialak: Merkataritza-guneak, bulego-eraikin altuak, ospitaleak

● Azpiegitura: Ur-araztegiak, ponpaketa-estazioak, aireportuko ekipajeak kudeatzeko sistemak

● Datu-zentroak: Behe-tentsioko banaketa-plaka nagusia (LVMDB) eta urruneko potentzia-panelak (RPP)

● Energia berriztagarriak: Eguzki ustiategiko inbertsoreak, aerosorgailuen hornidura osagarria

● Itsasoa eta itsasoa: itsasontzien energiaren banaketa

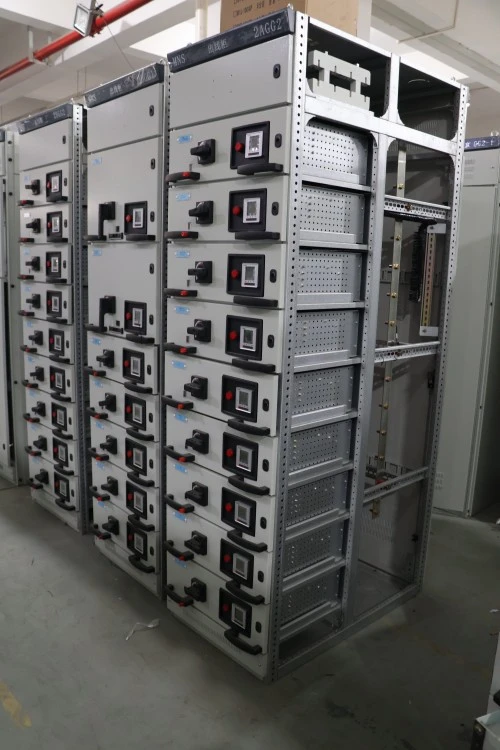

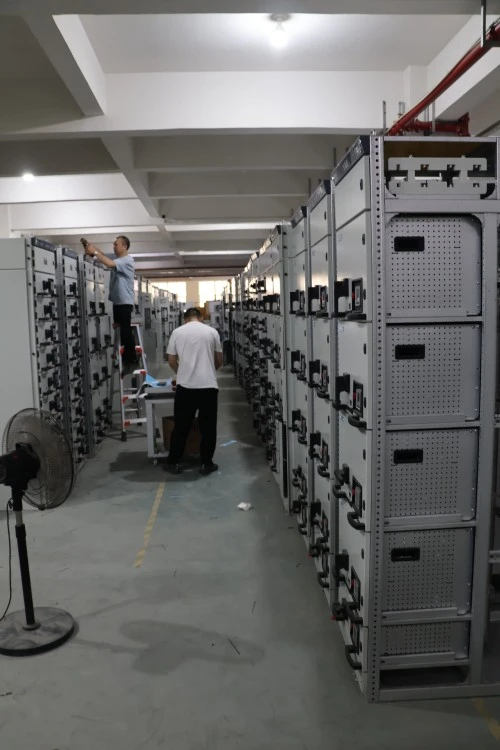

Ekoizpen Xehetasunak

● Lugao Power Co., Ltd.MNS Modularization Draw-out motako etengailu-armairu bakoitza zehaztasunez fabrikatzen du:

● Itxituraren materiala: 2,0 mm-ko lodierako hotzean ijetzitako altzairua, guztiz soldatutako markoa IP40 estandarrarekin (IP54 aukerakoa). Hauts estalduraren lodiera ≥80μm, RAL 7035 gris argia.

● Busbar sistema: kobrezko barra angeluzuzenak (% 98 IACS eroankortasuna) juntura estainudunekin. Barruti guztiak guztiz isolatuta daude bero-txiki daitezkeen mahukekin (gorria, horia, urdina, grisa neutrorako).

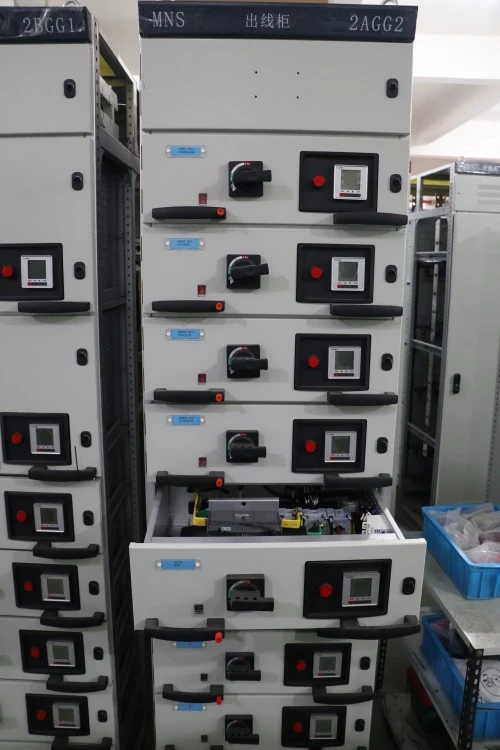

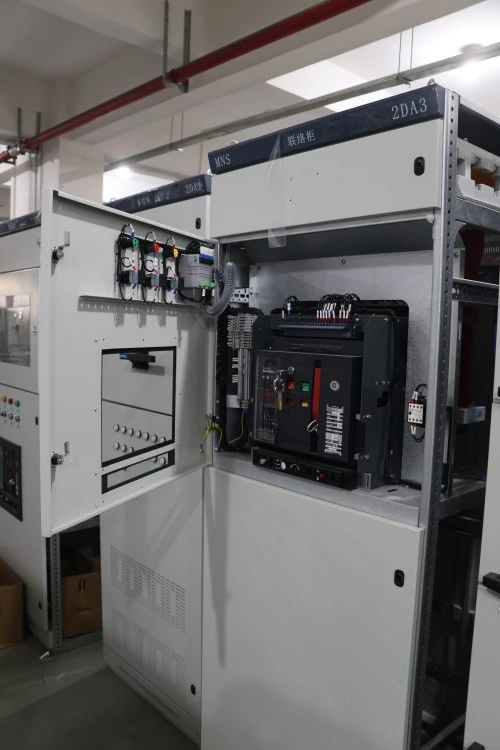

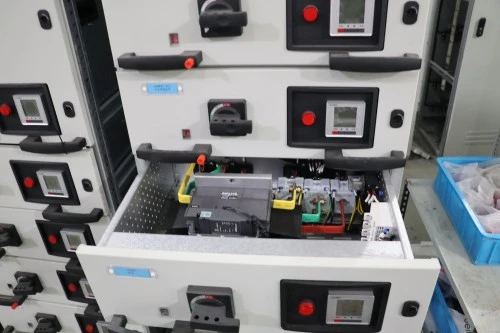

● Tiraderaren sehaska: 2,5 mm-ko zinkez estalitako altzairuz osatua, nylonezko arrabol autolubrikatzaileekin. Tiradera sartzeko/erauzteko indarra ≤150N 500 zikloren ondoren.

● Kontaktu finkoak: zilarrezko aleazio-punta, malgukidun diseinua. 2.000 txertatzeko balioetsia, errendimendua urritu gabe.

● Bigarren mailako kontaktuak: 24 pin-entxufea eta zilarrezko konektoreak. 10.000 estaltze-ziklotarako diseinatua.

● Tiraderaren identifikazioa: Laser bidez grabatu daitekeen etiketa euskarria tiradera-aurrealde bakoitzean. QR kodea aukerakoa da aktibo digitalen jarraipena egiteko.

● Fabrikako probak: unitate funtzional bakoitzari kableatuaren egiaztapen osoa, indar dielektrikoaren proba (2,5 kV minutuz) eta tenperatura igoeraren proba (1,1x korronte nominalarekin). Proba-txostenak bidalketarekin batera sartzen dira.

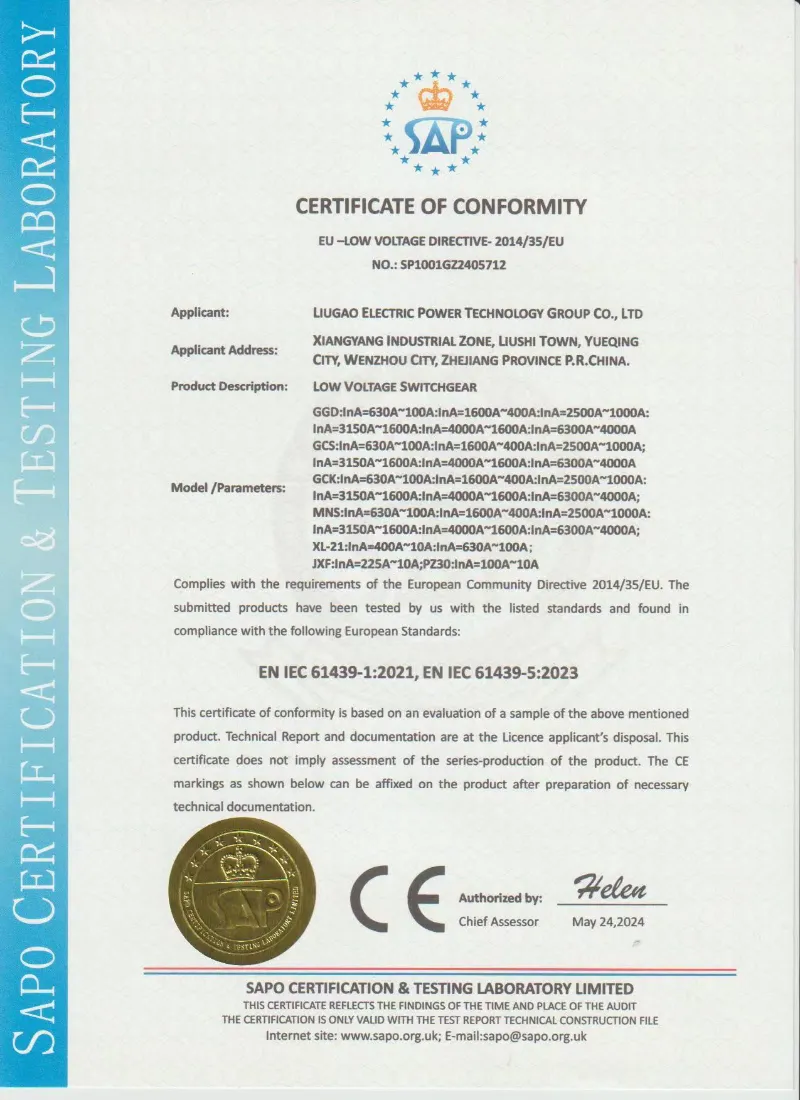

Ziurtagiria eta Kalitatearen Bermea

Lugaok ISO oinarritutako kalitatea kudeatzeko prozedurak jarraitzen ditu etengailuak fabrikatzeko. Proiektuen eskaerak egiteko, ikuskapen-dokumentuak, ohiko proba-txostenak eta produktuen argazkiak eman ditzakegu bidali aurretik, baieztatutako akordio teknikoaren arabera.

• ISO 9001 kalitatea kudeatzeko sistema
• ISO 14001 ingurumena kudeatzeko sistema
• IEC 61439-1/2 oinarritutako diseinua eta probak
• Bidalketa baino lehen proba arrunteko txostena
• Fabrikaren ikuskapeneko argazkiak eskuragarri daude eskatuta

Paketatzea, bidalketa eta salmenta ostekoa

Paketatzea eta bidalketa

● Banakako tiraderaren ontziratzea: kaxa korrugatuaren barruan dagoen burbuila antiestatikoa, zirkuitu-eskema eta balorazioarekin etiketatuta.

● Armairu nagusia ontziratzea: film luzagarria + VCI papera + kontratxapatua esportatzeko kaxa (15 mm-ko lodiera). Kaxa-oinarri guztiak eskorga jasotzaileen poltsikoekin hornituta daude.

● Bidalketa-epea: FOB Ningbo, CIF portu nagusiak edo EXW.

● Epea: 20 lanegun konfigurazio estandaretarako.

Salmenta Osteko Zerbitzua

● Berme-epea: 12 hilabete martxan jartzen den egunetik (gehienez 18 hilabete bidaltzen denetik).

● Doako urruneko laguntza teknikoa bideo-dei edo posta elektroniko bidez (erantzuna 4 lanegunetan).

Ohiko galderak:

Q1: Zein da 8E/2, 8E eta 16E tiraderen arteko aldea?

A: Hauek tiraderaren altuera moduluei dagozkie: 8E/2 = 100mm (modulu erdia), 8E = 200mm (modulu osoa), 16E = 400mm (modulu bikoitza). Tiradera zenbat eta handiagoa izan, orduan eta korronte onargarria altuagoa izango da eta bigarren mailako terminal gehiago eskuragarri.

2.G.: ordezkatu al dezaket tiradera bat sarrerako hornidura deskonektatu gabe?

A: Bai. Hau MNS Modularization Draw-out motako etengailu-armairuaren ezaugarri nagusi bat da. Mugitu tiradera isolatutako posiziora (helduleku zuria), desblokeatu eta atera. Autobus nagusiak indartuta jarraitzen du. Hala ere, beti deskonektatu kargaren aldea lehenik.

Q3: Kabineteak tenperatura kontrolatzeko sistemarekin dator?

E: Unitate estandarrek ez dute monitorizazioa barne hartzen, baina aukerako tiradera adimendunak eskaintzen ditugu PT100 sentsore txertatuak dituztenak eta barra-barra eta tiraderaren tenperaturak erakusten dituen pantaila-unitate zentrala.

4.G.: Kabinetea luzatu al daiteke geroago dauden atalak ordezkatu gabe?

A: Bai. Atal bertikal bakoitza mekanikoki eta elektrikoki diseinatuta dago alboko konexiorako. Kabina gehigarri bat torloju dezakezu bi muturretara eta busbarrak konekta ditzakezu hornitutako hedapen-kitekin.
