XL-21 Potentzia Banatzeko Kutxa Finkoa

XL-21 Potentzia Banatzeko Kutxa Finkoko Switchgear horman edo lurrean zutik tentsio baxuko potentzia banatzeko armairu itxia da, normalean 630A-ra arte. Mota finkoko barne muntaketa-egitura du, hau da, etengailu, kontaktore, neurgailu eta terminal guztiak betirako muntatuta daude barneko errailetan edo muntatzeko plaketan, erretiragarriak izan beharrean.

Zer egiten du produktu honek?

● Sarrerako iturri nagusi batetik potentzia elektrikoa jasotzen eta banatzen du irteerako hainbat adar-zirkuituetara

● Gainkorrontearen eta zirkuitu-laburren babesa eskaintzen du beherako ekipoetarako, kaxa molduradun etengailuak (MCCB) edo miniaturazko etengailuak (MCB) erabiliz.

● Motor, argi-zirkuitu eta bestelako kargaren tokiko kontrola ahalbidetzen du, atean muntatutako botoi edo hautatzaileen bidez.

● Etxeak neurtzeko eta monitorizatzeko gailuak, hala nola amperemetroak, voltmetroak eta potentzia-neurgailu digitalak

● Mantentze segururako zirkuituak isolatzen ditu, sarrerako etengailu edo etengailu nagusi bat erabiliz

Parametro Teknikoak

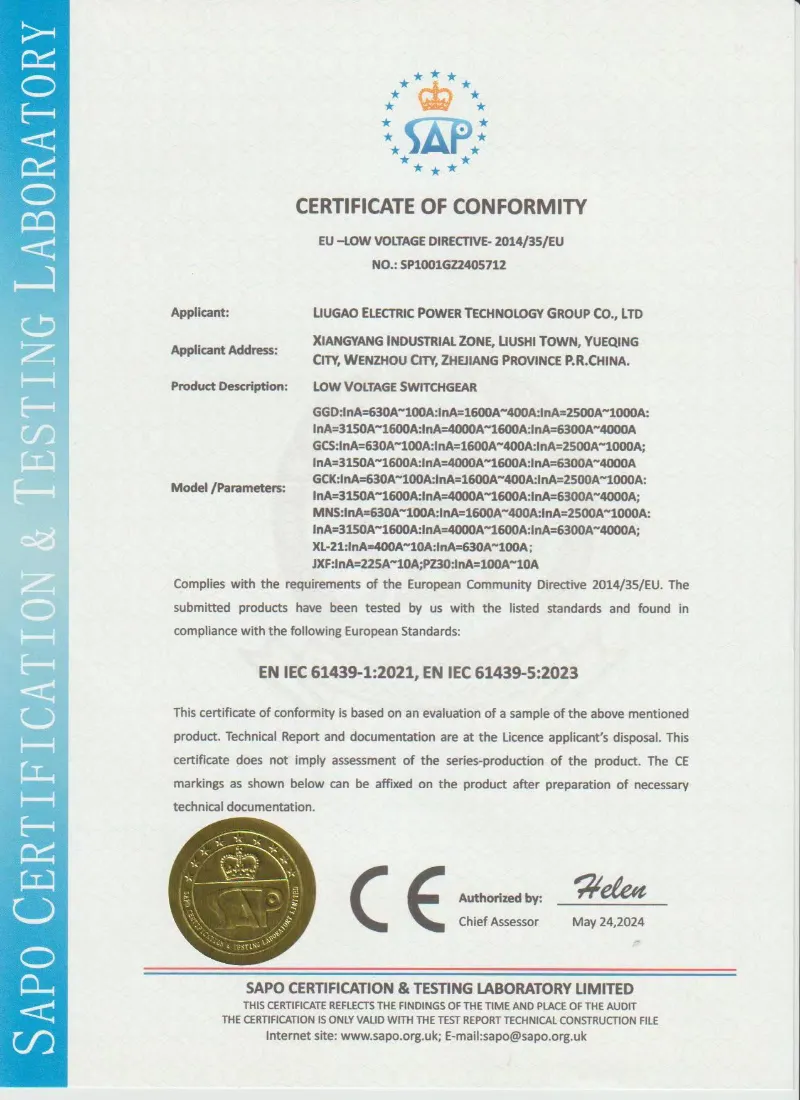

Arauak eta Ziurtagiriak

XL-21 Potentzia Banatzeko Kutxa Finkoa IEC 61439, GB/T 7251 eta proiektuaren baldintza tekniko espezifikoen arabera fabrikatu daiteke. Lugao Power-ek bidalketa baino lehen fabrikako ohiko probak onartzen ditu, besteak beste, isolamendu-erresistentzia-proba, potentzia-maiztasuna jasateko tentsio-proba, kableatuaren ikuskapena, funtzionamendu mekanikoaren proba eta ikuskapen bisuala.

• IEC 61439 behe-tentsioko konmutagailuak eta kontrol-gailuak
• ISO fabrikako kalitatea kudeatzeko sistema
• Ohiko proba-txostena entregatu aurretik eskuragarri
• Hirugarrenen ikuskapena eskatuz gero onartzen da
• OEM eta proiektuaren pertsonalizazio espezifikoa eskuragarri

Erretiragarri handiagoak ez bezalakommutagailu, XL-21 zirkuitu-aldaketak gutxitan gertatzen diren aplikazioetarako diseinatuta dago eta sinpletasuna malgutasun modularra baino baloratzen den. Bere diseinu finkoak hasierako kostu txikiagoa, aztarna txikiagoa eta instalazio errazagoa eskaintzen ditu. Funtsean, XL-21 banaketa kabinetea potentzia txiki eta ertaineko banaketaren zaldia da - fidagarria, konplexua eta ekonomikoa.

Produktuaren Abantailak

XL-21 Potentzia Banatzeko Kutxa Finkoaren Switchgear-ek hainbat abantaila sinesgarri eskaintzen ditu, banaketa finkoko aplikazioetarako aukera hobetzen dutenak.

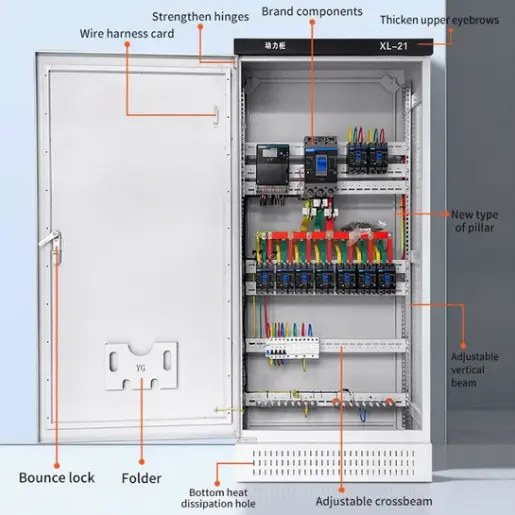

Produktuaren Ezaugarriak

Behe-tentsioko potentzia banatzeko panelak banatze-kutxa finkoetatik bereizten duten ezaugarri bereizgarri hauek ditu.

Estaldura bikoitzarekin soldatutako markoa: marko nagusia 1,5 mm-tik 2,0 mm-ra bitarteko altzairu hotzean eraikita dago, CO₂ babestutako arku-soldadura etengabearekin juntura guztietan. Soldaduraren ondoren, itxitura osoak koipea, fosfatazioa eta hauts estaldura elektrostatikoa jasaten ditu (gutxienez 70μm) RAL 7035. Geruza biko babes honek nabarmen gainditzen du ingurune korrosiboetan errematxatutako edo torloju bidez muntatutako kaxak.

130°-ko irekiera duen atea: aurreko ateak altzairu herdoilgaitzezko bisagraz hornituta daude, 130°-ko irekiera ahalbidetzen dutenak, eta hiru puntuko blokeo-mekanismo bat (goian, erdian, behean) DIN helduleku estandarrarekin. Instrumentuaren leiho garden bat eskaintzen da kontagailua irakurtzeko atea ireki gabe.

Alboko eta atzeko panelak ken daitezke: alboko panelak eta atzeko panela kendu daitezke giltza hexagonal estandarra erabiliz. Horrek 360°-ko sarbidea ahalbidetzen du barneko osagaietara instalazioa edo mantentze-lanetan, kostu baxuko banaketa-kutxetan oso gutxitan aurkitzen den ezaugarria.

Muntatzeko errail unibertsalak: barnean, armairua zulatutako muntaketa-plaka ditu (torlojuan muntatutako gailuetarako) eta goi-mailako DIN errailekin (snap-on gailuetarako). Sistema bikoitzeko diseinu honek MCCB, MCB, kontaktore edo borne-bloke edozein marka hartzen du.

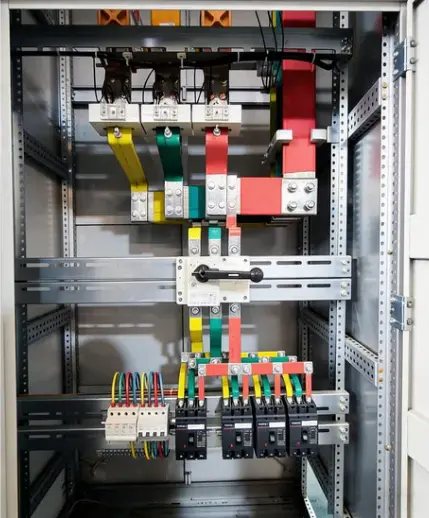

Neutro eta lurreko busbar integratuak: Fabrikan instalatutako kobrezko barra neutroa (edukiera osoa) eta lurreko barrak (edukiera erdia) itxituraren altuera osoa dute, aurrez zulatutako konexio-puntuekin 50 mm-ko behin. Ez da beharrezkoa gunean busbarra bereizirik gehitu.

Kableak kudeatzeko sistema: kable-kanal bertikalak ezkerreko zein eskuineko aldean, bakoitza estalki aldagarriekin. Kableen sarrera/irteerako zuloak goiko, beheko eta bi alboko hormetan eskaintzen dira. Kontrol-kablearen hodi bereizi batek tentsio baxuko kableatuak elikatze-kableetatik bereizten ditu.

Sarrerako isolamendu-etengailua atearen blokeoarekin: sarrerako etengailu nagusiaren heldulekua mekanikoki blokeatuta dago aurreko atearekin; atea ezin da ireki etengailu nagusia OFF posizioan ez badago. Segurtasun-ezaugarri honek zuzeneko piezarekin ustekabeko kontaktua saihesten du.

Serigrafia bidezko zirkuituaren etiketatzea: zirkuituaren posizio bakoitza argi eta garbi etiketatuta dago barruko muntatzeko plakan higadura-erresistentea den serigrafia bidez. Etiketak ez dira lausotzen edo zuritzen pegatina itsasgarriak bezala.

Produktuen Aplikazioa

XL-21 Potentzia Finkoa Banatzeko Kutxa Kommutagailuak oso erabilia da sektore hauetan:

● Industri lantegiak - Makinen dendak, muntaketa-lerroak, materialak manipulatzeko ekipoak, soldadura-estazioak (normalean 100A-630A elikadurak)

● Eraikin komertzialak - Merkataritza-guneak, bulegoen solairuak, txikizkako dendak, jatetxeak (argiztapena eta elektrizitate banaketa orokorra)

● Bizitegi-multzoak – Etxebizitza-eraikineko solairuen banaketa, komunitate-instalazioak, aparkalekuen argiztapena

● Azpiegiturak – Tunelen argiztapena, ordainlekuen potentzia, kale argiteria kontrolatzeko armairuak

● HVAC sistemak – Hozte-instalazioetarako, airea tratatzeko unitateetarako, ponpa-geletarako banaketa nagusia

● Aldi baterako guneko potentzia - Eraikuntza-trailerak, gertaeren potentzia-banaketa, zinema ekoizteko multzoak

Eszenatoki hauetan guztietan, banaketa elektrikoaren armairuak kostuaren, fidagarritasunaren eta mantentze-erraztasunaren oreka eskaintzen du, kommutagailu konplexuagoek parekatu ezin dutena.

Ohiko galderak

Zein da XL-21 switchgear-en korronte nominala?

XL-21 potentzia banatzeko kutxa finkoa normalean 100A-tik 630A-ra konfigura daiteke proiektuaren kargaren eta zirkuituaren diseinuaren arabera.

Lugaok pertsonalizatu al dezake barne osagaien diseinua?

Bai. MCCB, MCB, kontaktore, neurgailu, terminal, busbar eta kableen sarrera-posizioak pertsonaliza ditzakegu zure lerro bakarreko diagramaren arabera.

Zer informazio eman behar dut aurrekontua egiteko?

Mesedez, eman tentsio nominala, korronte nominala, sarrerako eta irteerako zirkuitu kopurua, etengailuaren zehaztapenak, babes-maila, instalazio mota, kantitatea eta helmugako ataka.

Ekoiztu aurretik kableatu-diagramak eman al ditzakezu?

Bai. Lugaok diseinu-planoak, kable-diagramak eta berrespen teknikoko dokumentuak eman ditzake produkzioa baino lehen, bezeroak onartzeko.

XL-21 armairua kanpoko erabilerarako egokia al da?

XL-21 armairu estandarrak barrualdean erabiltzen dira batez ere. Kanpoko aplikazioetarako, IP babes handiagoa, euri-egitura eta korrosioaren aurkako estaldura pertsonaliza ditzakegu.

Paketatzea, bidalketa, salmenta osteko eta ohiko galderak

Paketatzea eta bidalketa

Banakako ontziratzea:Armairu bakoitza herdoilaren aurkako VCI paperean bilduta dago, gero burbuila-estalkia, gero film luzagarria eta, azkenik, 10 mm-ko kontratxapatuzko kaxa batean jartzen da altzairuzko ertz babesleekin.

Bidalketa baldintzak:FOB Ningbo, CIF portu nagusiak edo Fabrikatik kanpo.

Epea:15 lanegun konfigurazio estandarretan (gehienez 10 unitate).

Salmenta osteko zerbitzua - 1 urteko bermea

●Berme epea:12 hilabete abian jartzen denetik edo 18 hilabete bidalketatik aurrera, lehenengoa gertatzen dena.

●Estaldura:Fabrikazio-akatsak, besteak beste, markoaren soldadura pitzadura, estalduraren hutsegitea (ez-urrasiboa), ateen blokeo akatsa eta kableatuaren akatsak barne.

● Bazterketak:Instalazio desegokiaren ondoriozko kalteak, korronte nominaletik haratago gainkargatzeak, eragin fisikoak, zehaztu gabeko produktu kimikoen korrosioa edo ezinbesteko arrazoiak.
