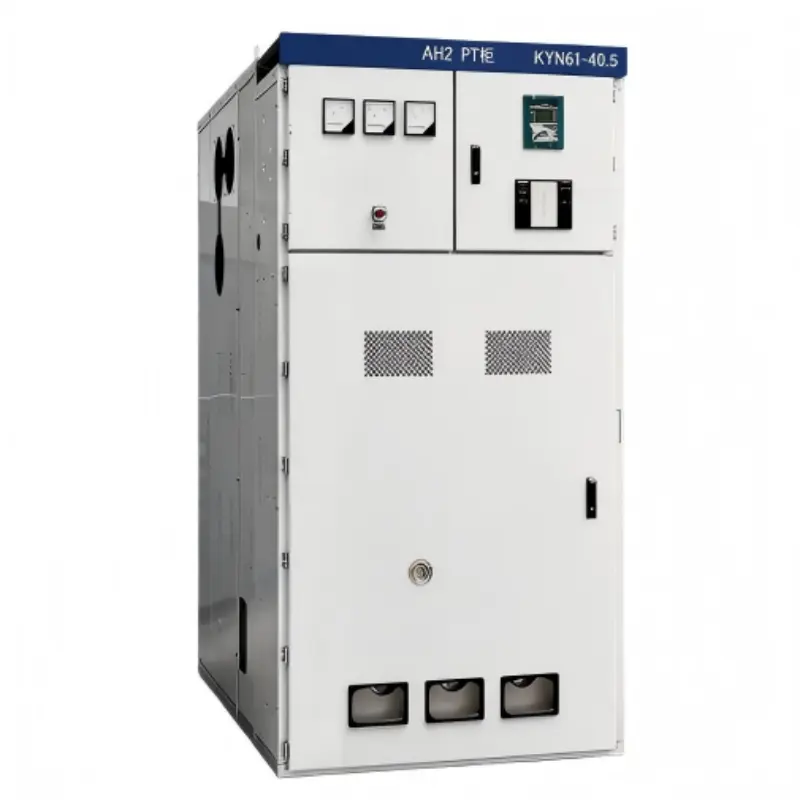

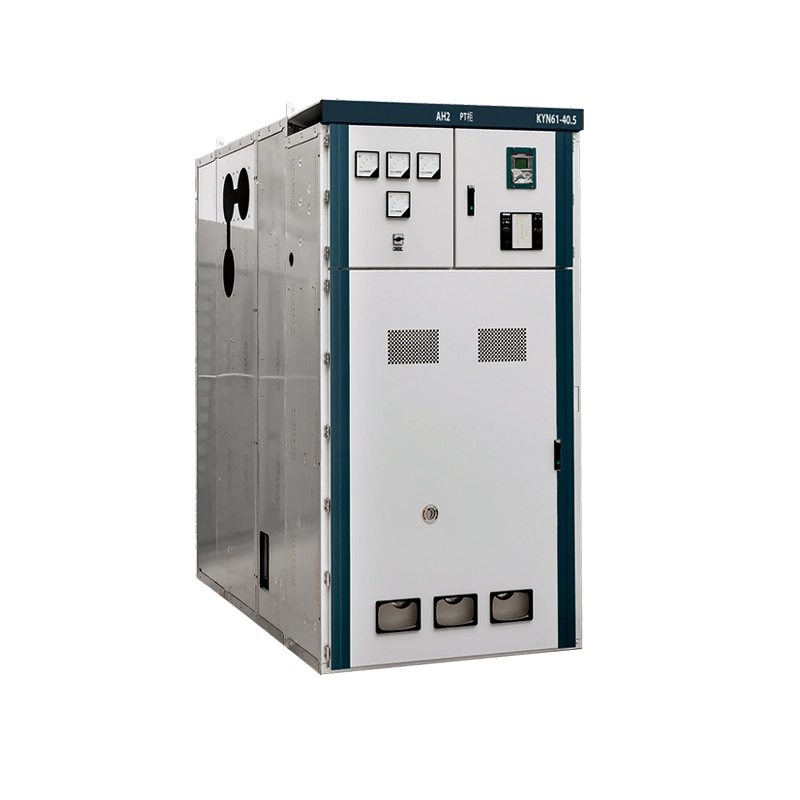

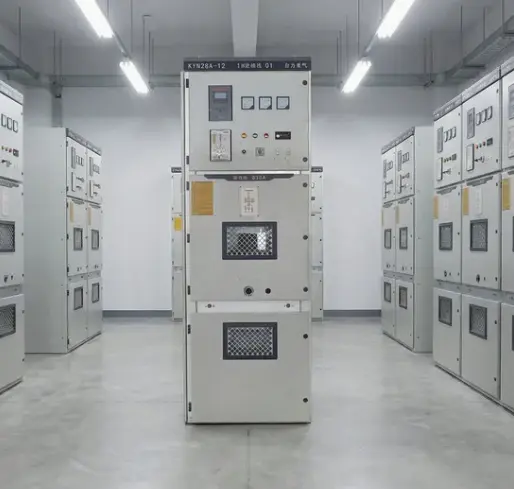

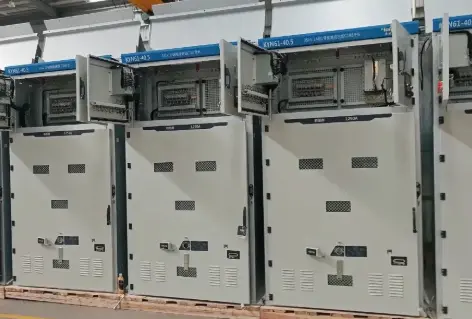

KYN Tentsio Handiko Airearekin isolatutako Panel Switchgear

Zer da KYN Goi Tentsioko Aire Isolatutako Panel Switchgear?

Switchgear-a 3,6 kV-tik 40,5 kV-ra, 50 Hz edo 60 Hz-ra funtzionatzen duten AC elektrizitate-sistem trifasikoetarako diseinatutako tentsio ertaineko barruko tentsio ertaineko etengailuen barruko metalez estalitako, airez isolatua.

"KYN" izendapenak Txinako izendapen estandar nazionalari jarraitzen dio

K – metalez estalita

Y - esku-gurdi mota

N – barrualdea

SF6 erabiltzen duten gasez isolatutako konmutagailuak (GIS) ez bezala, KYN serieak atmosferako airean oinarritzen da piezen eta lurraren arteko bitarteko dielektriko nagusi gisa.

Zer egin dezake?

KYN Goi Tentsioko Aire Isolatutako Panel Switchgear honek tentsio handiko ekipamendu elektrikoa kontrolatzeko, babesteko eta isolatzeko gune zentral gisa balio du. Bere oinarrizko funtzioak honako hauek dira:

1. Potentzia elektrikoa jaso eta banatu: busbarra nagusiak transformadore edo sorgailu batetik sarrerako potentzia jasotzen du, gero irteerako hainbat elikaduratara banatzen du. Elikadura bakoitza modu independentean alda daiteke.

2. Babestu akats elektrikoetatik – Hutseko etengailu integratuak (esku-gurdi aldagarri batean kokatuta) automatikoki abiatzen dira milisegundoren buruan gainkarga, zirkuitu laburra edo lurreko matxura egoerak hautematen. Korronte transformatzaileek matxura sumatzen dute; babes-erreleek bidalketa-komandoa abiarazten dute.

3. Mantentze-lanetarako ekipoak isolatu– Esku-gurdia "deskonektatuta" posizio batera atera daiteke, etengailuaren eta kontaktu primario finkoen artean aire-hutsune bat sortuz. Pertsianak automatikoki ixten dira zuzeneko kontaktu finkoen gainean, etengailuaren ikuskapen segurua ahalbidetuz, busbarra osoa desaktibatu gabe.

4. Denbora errealeko neurketa eta monitorizazioa eskaintzea - ​​Korronte-transformadoreak (CT) eta tentsio-transformadoreak (VT) kable-konpartimentuan elikatzeko seinaleak anperemetroetara, voltmetroetara, potentzia-kalitateko analizagailuetara eta urruneko terminal-unitateetara (RTU-etara).

5. Gaitu lurra segurua– Eskuz funtzionatzen duen lur-etengailu batek, eskuko gurdiaren posizioarekin mekanikoki blokeatuta, kablearen aldea segurtasunez lurreratzea ahalbidetzen du mantentze lanak hasi aurretik.

6. Koordinatu babes-erreleekin–Mikroprozesadoreetan oinarritutako errele modernoek (aukerakoa) gainkorronte noranzkoa, diferentziala, lur-matxura mugatua eta etengailuen hutsegiteen babesa eskaintzen dute. Modbus edo IEC 61850 bidezko komunikazioak SCADA sistemetan integratzea ahalbidetzen du.

Funtsean, KYN Goi Tentsioko Aire Isolatutako Panel Switchgear tentsio ertaineko sareen zaldia da: sendoa, gardena (airez isolatuta dagoena, zer gertatzen ari den ikus dezazun) eta ekonomikoa barruko instalazioetarako.

Produktuaren Parametroak

Produktuaren Abantailak

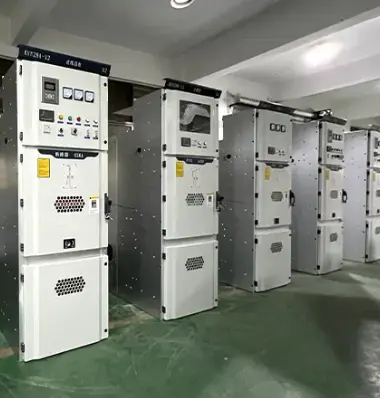

1. Benetako metalez estalitako eraikuntza konpartimentazioarekin

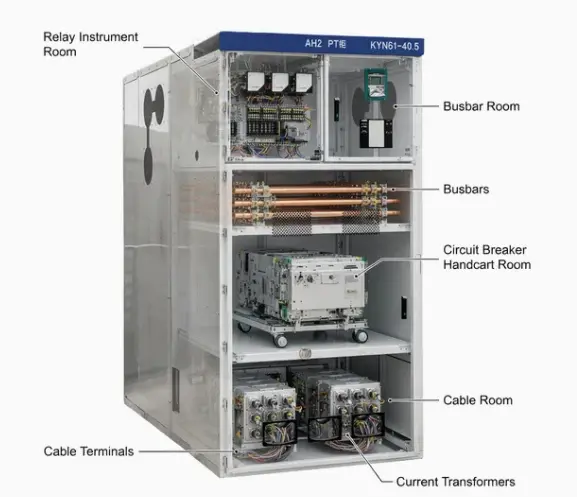

Gure KYN etengailuak panela guztiz bereizitako lau konpartimentutan banatzen du:

● Busbar konpartimendua (goiko atzeko atzealdea)

● Breaker esku-gurdiaren konpartimendua (erdialdeko aurrealdean)

● Kableen konpartimendua (beheko atzealdean)

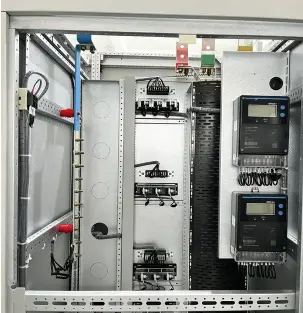

● Behe-tentsioko tresnen konpartimendua (goiko aurrealdea)

Konpartimentu bakoitza 3 mm-ko lodierako altzairu galbanizatuzko hesiek bereizten dute torlojudun sarbide-estalkiekin. Bereizketa honek lortzen du:

● Akatsen euspena: barne-arku bat konpartimentu batean gertatzen bada, ezin da ondoko konpartimentuetara zabaldu. Gure diseinuak IAC AFLR probak gainditu ditu 40kA-ra arte segundo batean.

● Langileen segurtasuna – Eragileek etengailuen konpartimentuko atea ireki dezakete esku-gurdiak sartzeko, busbarrak bizirik jarraitzen duten bitartean, baina altzairuzko hesi finkoen atzean guztiz itxita.

● Mantentze-lan paraleloa–Kablearen amaiera-lanak egin daitezke etengailuaren konpartimentua zaintzen ari diren bitartean.

2. Zuzeneko kontaktuen babeserako pertsiana automatikoak

Esku-gurdia konektatutako posiziotik probako posiziora mugitzen denean, altzairu herdoilgaitzezko pertsianak automatikoki irristatzen dira kontaktu nagusi finkoen gainean (lerroaren eta kargaren alde). Ezaugarri nagusiak:

● Materiala - 3 mm-ko lodierako altzairu herdoilgaitza (ez aluminioa edo plastikoa)

● Funtzionamendua - Udaberriak bultzatuta, hutsegiterik gabe (pertsianak ixten dira mekanismoa malgukia hautsi arren - grabitateak laguntzen du)

● Interblokeoa: pertsianak ezin dira eskuz ireki eskuko gurdia kendu eta desblokeatzeko tresna berezi bat erabiltzen ez bada (baimenik gabeko sarbidea eragozten du)

● Isolamendua - Pertsianak 2 mm-ko epoxi isolatzailez estalita daude atzeko aldean, induzitutako tentsioak saihesteko.

3. Airearen isolamendua - SF6 gasik ez

Gasez isolatutako switchgear (GIS) ez bezala, KYN High Voltage Air-isolated Panel Switchgear-ek atmosferako airea soilik erabiltzen du euskarri isolatzaile gisa. Honek onura anitz ematen ditu:

● Zero berotegi-efektuko gas-isuriak–SF6k CO2-arena baino 23.500 aldiz berotzeko ahalmena du. EBko eta AEBetako estatu askotan erregulatzaileek SF6 erabilera mugatzen dute. Aire isolatuta dagoen KYN etorkizunerako aukera da.

● Ez da gasa manipulatzeko ekipamendurik behar–GIS-k gas-gurdi garestiak, presio-neurgailuak, ihes-detektagailuak eta teknikari ziurtatuak behar ditu berriz betetzeko. KYNek ez du hauetako bat behar.

● Ikusmenez egiazta daitezkeen aire-hutsuneak– Eragileek irekitako kontaktuak edo esku-gurdiaren eta kontaktu finkoen arteko tartea ikus ditzakete. SF6 ekipoak itxitura itxien atzean ezkutatzen du guztia.

● Bizi-zikloko kostu txikiagoa–Gas-berritzerik ez, hezetasun-probak aldizkakorik, zigiluak ordezkatu gabe. Airea doakoa da.

5. Zirkuitu Laburri eusteko gaitasun handia

GureaKYN etengailualortzen du:

● Iraupen laburreko korronte nominala - 50kA arte 3 segundoz

● Iraunkortasunaren korronte nominala – 125kA arte

● Barne-arkuaren sailkapena - IAC AFLR 40kA/1s (aurrekoa, albokoa, atzealdea irisgarria)

Balorazio hauek ohiko erabilera-baldintzak gainditzen dituzte (normalean 25 kA edo 31,5 kA 3 segundoz). Jasateko gaitasun handia honako hauetatik dator:

● 2,5 mm-ko busbar euskarri tolesturiko euskarriak

● Zilarrezko kobrezko barra-barrak, gutxienez 70 Nm-ko torloju-momentuarekin

● Busbar mahuka isolatuak, bibraziopean fasez faseko flashoverak saihesteko.

Produktuaren Ezaugarriak

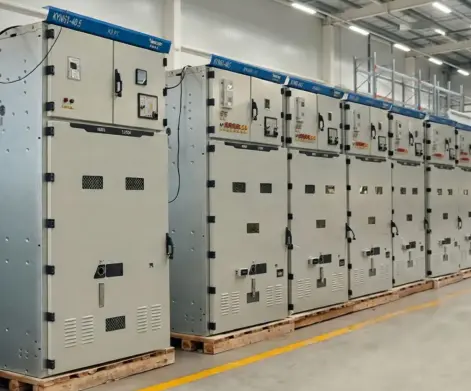

Ekoizpen Xehetasunak

Markoa eta Itxitura

1. Materiala: 2,5 mm hotzeko altzairuzko markoa; 3,0 mm-ko konpartimentu-hesiak

2. Konformazioa: Laser bidez moztuta, CNC bidez zulatuta, MIG robotizatua

3. Estaldura: Bederatzi urratseko prozesua - E-coat primer + poliester hauts estalkia, 100-120μm lodiera. Gatz-spray > 1000 ordu

4. Kolorea: RAL 7035 (gris argia) estandarra

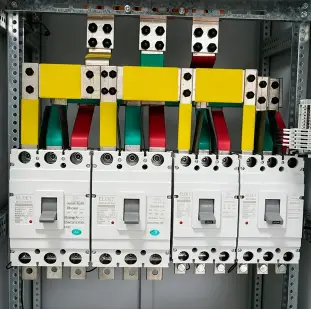

Busbar Sistema

1. Kobrea: 99,95% E-Cu, eroankortasuna ≥58 MS/m

2. Loturak: zilarreztatua (10μm) + Belleville zirbilgailuak, 70 Nm-ra parekatuta, pintura gorriko markarekin

3. Isolamendua: bero-uzkurtu daitezkeen mahukak, deskarga partziala <5pC 15kV-tan

4. Laguntza isolatzaileak: epoxi silizezko betegarriarekin, creepage ≥20mm/kV

Esku-gurdiaren fabrikazioa

1. Txasisa: hautsez estalitako beltza; lau MoS2-nylon arrabol (karga-gaitasuna 500 kg bakoitza)

2. Racking: Acme berunezko torlojua, 10 bira proba-konektatu, momentua <15 Nm

3. Breaker-en muntaketa: Lugao VCB edo ABB VD4/Siemens 3AH-ren zuzeneko bolt-on

4. Kontaktu osagarriak: 8NO+8NC, zilar-nikela, 10A 250V AC-tan

Paketatze, Bidalketa eta Salmenta Osteko Zerbitzua

Paketatzea eta Bidalketa

KYN airez isolatutako metalezko konmutagailuen armairu bakoitza hezetasun-kontrako pelikula, aparra edo izkinako babesekin babestuta dago eta esportazioko egurrezko kutxetan edo indartutako paletetan bilduta, bidalketa-baldintzen arabera. Hutseko etengailuaren esku-gurdiak, tresnak eta osagarriak finkoak edo bereizita babestu daitezke garraioan zehar mugimendua murrizteko. Bidalketa itsas merkantzien edo lurreko garraioaren bidez antolatu daiteke proiektuaren helmugaren arabera.

Salmenta osteko Zerbitzua

LugaoInstalaziorako, martxan jartzeko eta funtzionatzeko laguntza teknikoa eskaintzen du, berretsitako eskaera-hitzarmenaren arabera. Bidalketa baino lehen plano elektrikoak, bigarren mailako kableatu-diagramak, funtzionamendu-argibideak eta ohiko proba-txostenak eman daitezke. Berme baldintzak eta ordezko piezen laguntza kontratuaren eta berretsitako akordio teknikoaren arabera ematen dira.
