XGN Kutxa motako Mota Finkoa Tentsio Handiko Diseinua

Zer da ekipo hau?

XGN Kutxa motako mota finkoa Tentsio handiko etengailuak (XGN "Box-type fixed type" esan nahi du) metalezko itxitura bat da,barruko goi-tentsioko kommutagailuakmuntaia. Batez ere 6kV, 10kV, 20kV edo 35kV-ko tentsio nominalekin eta 50/60Hz-ko maiztasun nominalarekin erabiltzen den AC potentzia-sistem trifasikoetan erabiltzen da.

Zer egiten du?

Ekipo hau energia elektrikoa jaso eta banatzeko erabiltzen da, baita linea elektrikoak eta transformadoreak kontrolatzeko, babesteko eta monitorizatzeko ere. Sorgailu motako etengailuak ez bezala, XGN Box-mota finkoko tentsio handiko etengailuak muntatutako etengailuak eta deskonexio-etengailuak erabiltzen ditu isolamendu-hutsune ikusgaiak dituztenak, eskala ertaineko industria- eta merkataritza-aplikazio askotan zurrunagoa, errentagarriagoa eta errazagoa izateko.

Eredu kodearen banaketa:

XGN – Kutxa-mota Mota finkoa Barruan Metalezko itxita

Kutxa mota - guztiz itxita dagoen metalezko karkasa

Mota finkoa – Kommutazio-osagai nagusien instalazio finkoa

Aplikazio tipikoak:

Elektrizitatea banatzeko gelak fabriketan, egoitza-multzoetan, merkataritza-guneetan, ospitaleetan, datu-zentroetan eta energia berriztagarrien estazioetan.

Produktuaren deskribapena

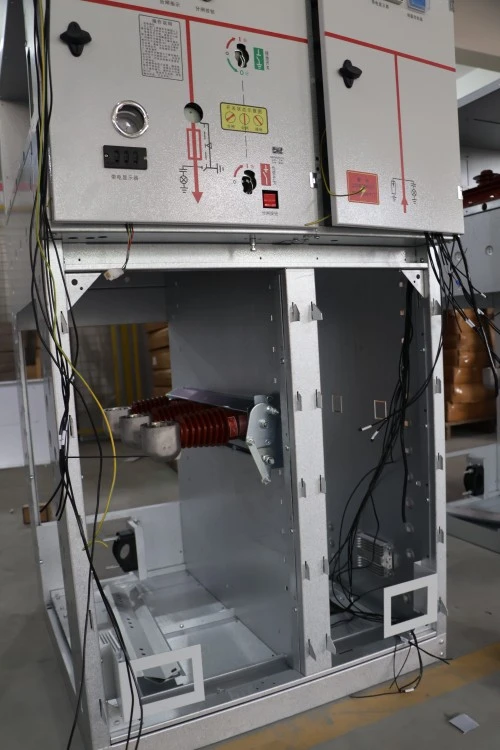

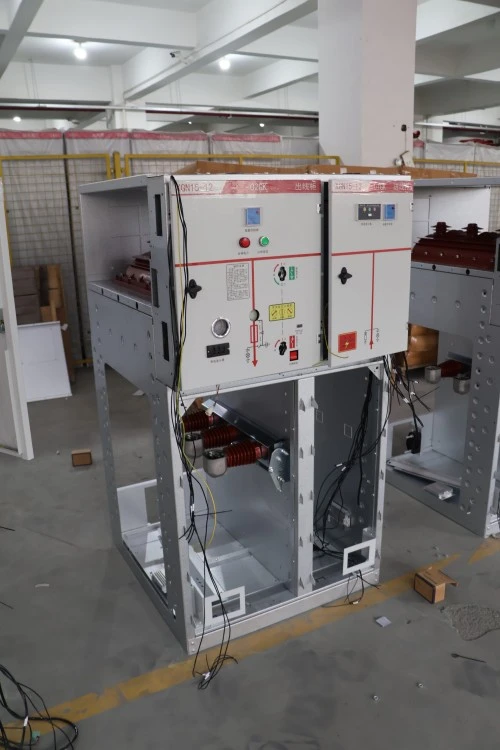

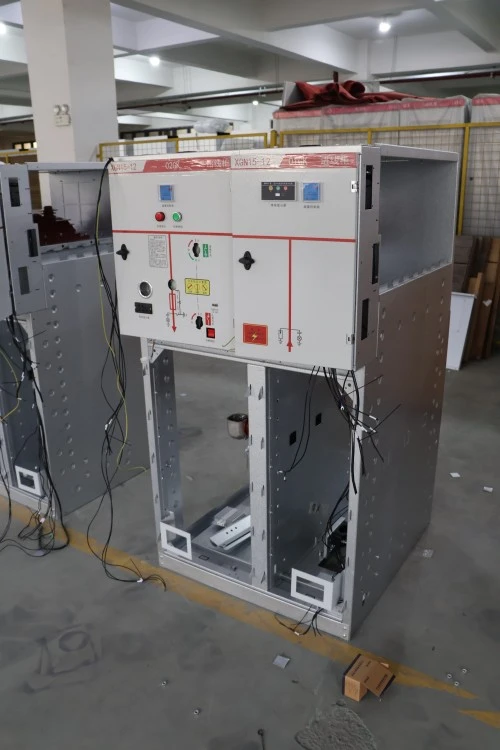

XGN Kutxa motako mota finkoa Tentsio handiko konmutagailuak konmutagailuen irtenbide estandarizatu, ekonomiko eta fidagarria da. Bere oinarrizko egiturak muntaketa finkoko hutseko etengailu bat, hiru posizioko etengailu isolatzailea, korronte transformadoreak, tentsio transformadoreak eta interblokeatzeko mekanismo integrala ditu. Itxitura kalitate handiko altzairu hotzean edo altzairu herdoilgaitzez egina dago, hauts elektrostatikoz estalita, korrosioarekiko erresistentzia bikaina lortzeko.

Parametro elektriko nagusiak: tentsio nominala 12kV (24kV/40,5kV aukerakoa), korronte nominala 3150A arte, zirkuitulaburrak 40kA arteko korrontea jasaten du. ThekommutagailuGB3906 eta IEC62271-200 estandarrak guztiz betetzen ditu.

Bere diseinu trinkoak (ohiko zabalera 800 mm, sakonera 900 mm, altuera 2200 mm) zoruko espazio baliotsua aurrezten du. Tentsio handiko konpartimentu guztiak guztiz itxita eta elkarlokatuta daude, funtzionamendu segurua bermatuz. Aurrealdeko panelak mimika-diagrama argiak, adierazle-lanparak eta larrialdietarako bidaia-botoiak ditu.

XGN Kutxa motako mota finkoko tentsio handiko etengailuak bereziki egokiak dira funtzionamendu sinplea, aldez aurretiko kostu baxua eta mantentze erraza lehenesten diren konfiguragarritasunaren gainetik.

Produktuaren parametroa (zehaztapena)

Produktuen Ezaugarri eta Aplikazioa

Ezaugarri nagusiak

1. Mota finkoaren sinpletasuna - Porrot-tasa txikiagoa

Ez dago trenbide egitura konplikaturik. XGN Kutxa motako mota finkoko tentsio handiko etengailuak torlojudun edo kontaktu zuzeneko konexioak erabiltzen ditu, hutsegite mekanikoen arriskuak asko murrizten ditu.

2. Deskonektatzeko kontaktuak ikusgai - Blokeorako / Etiketarako segurua

Etengailu isolatzaileak argi eta garbi ikusten ditu kontaktuen posizioak. Operadoreek bisualki berretsi dezakete zirkuituaren bereizketa mantentze-lanaren aurretik; segurtasun abantaila kritikoa da olio motako edo mini-motako engranaje zaharragoekiko.

3. Trinkoa eta espazioa aurreztea

600 mm-ko zabalera 12 kV-ko bertsioetarako. Espazio mugatuko azpiestazioetan berritzeko aproposa.

4. Guztiz interblokeatua - Funtzionamendu okerra eragozten du

Etengailu, etengailu isolatzaile eta aurreko estalkiaren arteko blokeo mekaniko eta elektrikoek "bost prebentzio" baldintzak betetzen dituzte.

5. Ingurune gogorretarako moldagarria

Kondentsazioaren aurkako berogailuek eta IP4X aurreko itxiturak funtzionamendu fidagarria bermatzen dute ingurune hezeetan edo hautsetan.

Aplikazio-eremuak

● Industri plantak – ekoizpen-lerroetarako elikadura-hornidura

● Multzo komertzialak – banaketa gela nagusia

● Datu-zentroak – babeskopiko potentzia aldatzea

● Zentral eolikoak/eguzki-zentralak – tentsio ertaineko bilketa

● Ospitaleak - potentzia bikoitza engranaje finkoarekin

Galderak eta erantzunak

G: Zein da zure XGN Kutxa motako finkoko tentsio handiko etengailuaren eta ateratze mota baten artean (KYN bezalakoa)?

A: Galdera bikaina. XGN Kutxa motako mota finkoko tentsio handiko etengailuak finko muntatutako etengailuak ditu. Ezin duzu haustura "zabaldu", baina egitura zurrunagoa, aldez aurretiko kostu txikiagoa eta mantentze errazagoa lortzen duzu. Erabilgarritasun handiko erredundantzia kritikoa ez den aplikazioetarako (adibidez, urtean 500 eragiketa baino gutxiago), mota finkoa ekonomikoagoa eta fidagarriagoa da.

atea.

Ekoizpen Xehetasunak

1. Itxituraren Fabrikazioa

Hotz ijetzitako altzairuzko plaka (≥2 mm-ko lodiera) edo 304 altzairu herdoilgaitza

Tolestura, soldadura eta gainazalaren tratamendua etxean

Hauts estaldura elektrostatikoa (lodiera ≥60μm, gatz spray proba ≥240h)

2. Oinarrizko osagaiak

Muntatze finkoko hutseko etengailua (marka: Lugao / aukerakoa Siemens, ABB)

Hiru posizioko etengailua etendura ikusgaiarekin

Kobrezko busbarrak (latatuta edo zilarreztatuta)

Korronte/tentsio transformadoreak (zehaztasun klasea 0,5 / 0,2S)

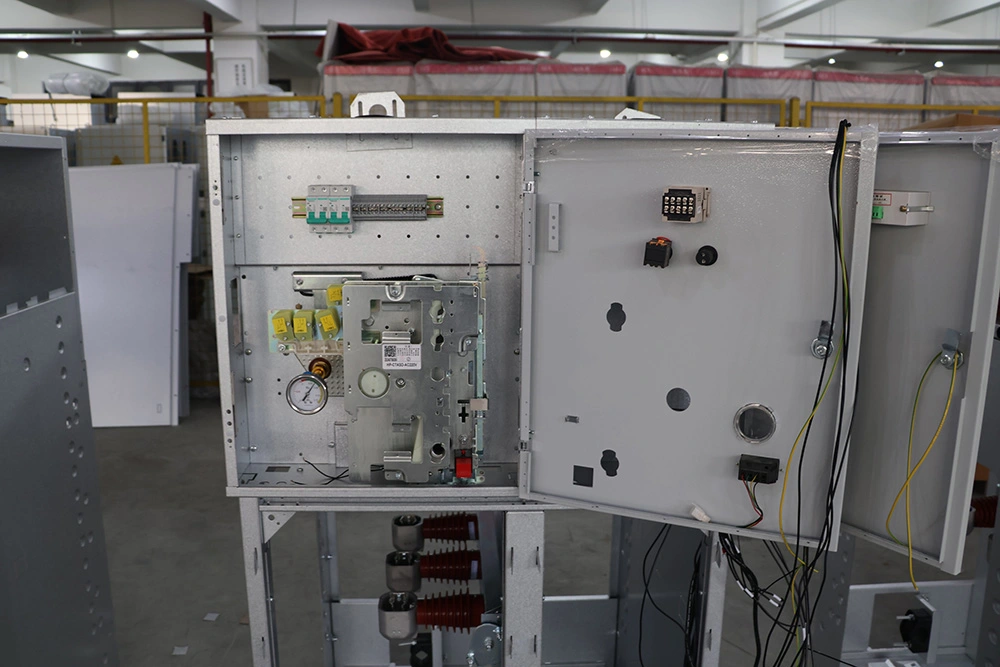

3. Barne kableatua

Hari-zenbakiak, terminal-blokeak eta plastikozko hodiak argi eta garbi markatuta

Bigarren mailako kableatua 2 kV-tan probatu da minutu 1ez

Hari guztiak suaren aurkakoak dira eta 105 °C-tan daude

4. Fabrikako probak

Potentzia-maiztasuna jasateko tentsioaren proba

Zirkuitu nagusiko erresistentzia neurtzea

Funtzionamendu mekanikoaren proba (≥200 aldiz)

Interblokeo funtzioaren egiaztapena

Deskarga partziala neurtzea (≤10pC)

XGN eta KYN Switchgear

XGN motako konmutadore finkoa etaKYN Etengailu erretiratugarria zure proiektuaren eskakizunen, mantentze-estrategiaren eta aurrekontuaren araberakoa da. XGN switchgear fidagarritasuna, funtzionamendu sinplea eta inbertsio-kostu txikiagoak lehenesten dituzten aplikazioetarako diseinatuta dago, eta KYN switchgear-a maiz mantentze-lanak edo malgutasun operatibo handia behar duten sistemetarako egokia da.

Ziurtagiria eta Kalitatearen Bermea

● IEC 62271‑200 arauarekin bat dator

● GB 3906 ziurtagiria

● Barne-arku-matxura probatua (IAC A-FL) - aukerakoa

● ISO 9001:2015 fabrika kudeatzeko sistema

● Tentsio handiko aparatuen saiakuntza-estazio nazionaleko proba-txostenak (Xi'an / Beijing)

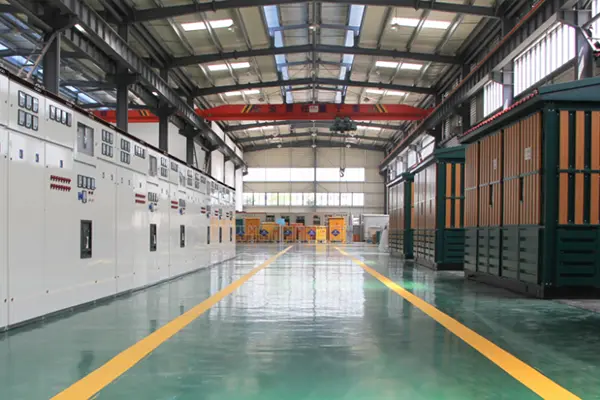

Gure XGN etengailuak CNC laser ebaketa-makinekin, CNC toleste-zentroekin, soldadura-sistema robotizatuekin, kobrezko busbar prozesatzeko lerroekin eta goi-tentsioko saiakuntza-laborategi osoekin hornitutako ekoizpen instalazio moderno batean fabrikatzen da. Zure XGN Box motako mota finkoko tentsio handiko etengailuak saiakuntza-txosten, kable-diagrama eta funtzionamendu-eskuliburuen multzo oso batekin bidaliko dira ingelesez eta txineraz.

Abantailak lehiakideekin alderatuta - Zergatik aukeratu Lugao?

Paketatzea eta Bidalketa

Enbalatzeko estandarra

● Erresistentzia handiko kontratxapatuzko kaxa indibidualak, hezetasunaren aurkako filmarekin

● Osagaien barruko apar-betegarria

● Irteerako terminal guztiak estalki isolatzailez estalita

● Busbar atalak etiketaz bereizita bilduta

Bidalketa Markak

● Eskaera-zenbakia, helmuga, pisua, "Haskorra" eta "Pilarik ez" seinaleak

Entregatzeko aukerak

● FOB Ningbo / Shanghai

● Epea: 15-25 egun konfigurazio estandarra egiteko

Salmenta Osteko Zerbitzuaren Konpromisoa

● Berme-aldia - 12 hilabete bidalketa-datatik (24 edo 36 hilabetera luza daiteke zerbitzu-kontratuaren arabera)

● Laguntza Teknikoa - Bizi osorako doako kontsulta; urruneko arazoak konpontzea 2 orduko epean lanegunetan

● Field Service - Instalazio-gida eskuragarri; akatsak behar bezala kudeatzea tokian (bermean doan)

● Ordezko piezen horniketa - Pieza arruntak hornituta; urgentziazko eskaeretarako mezularitza bidalketa hurrengo egunean
