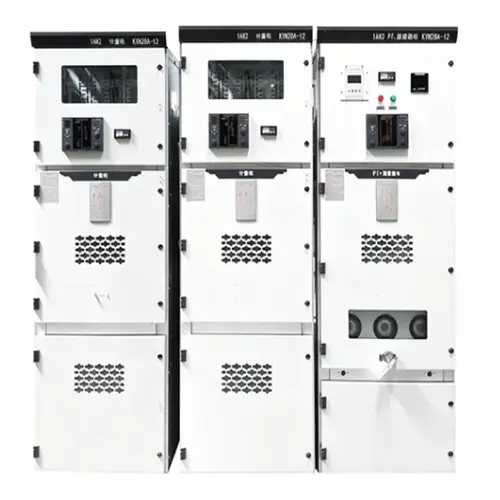

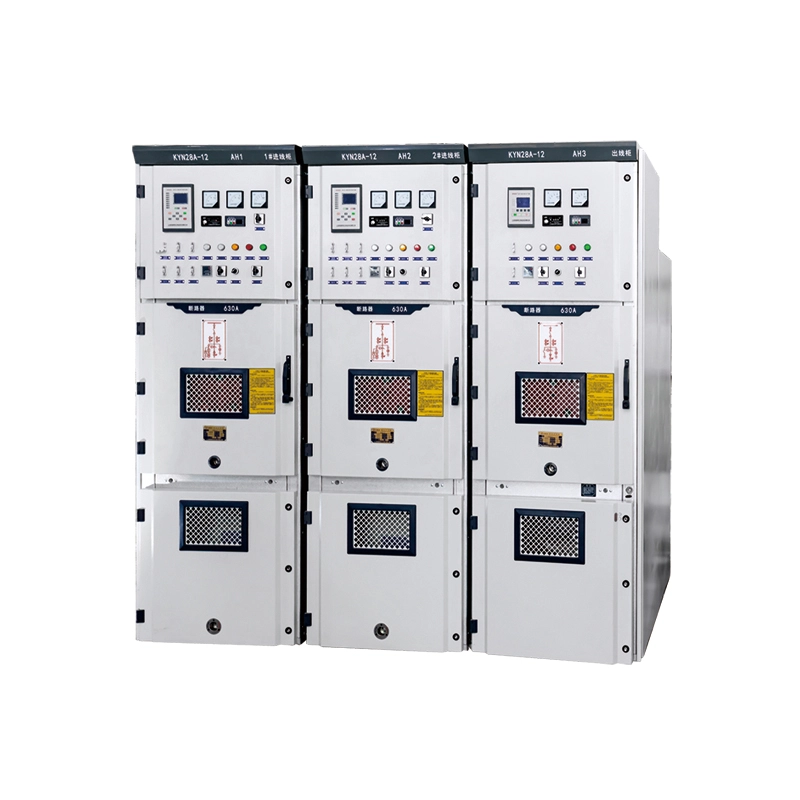

KYN Zentro Mota Bost prebentzio-interblokeatzea Goi Tentsioko Switchgear

KYN Zentro motako Bost prebentzio-interblokeatzea Goi-tentsioko etengailuak guztiz muntatutako, metalez itxita, ateratzeko moduko etengailu bat da, batez ere 3,6 kV eta 12 kV bitarteko AC trifasikoko elektrizitate sistemetan erabiltzen dena. Busbarra bakarreko edo barra bikoitzeko konfigurazioetarako diseinatuta dago adar elikadura aplikazioekin.

Zer da ekipo hau?

Ekipamendu hau tentsio handiko potentzia banatzeko armairu bat da, eta etengailuak, deskonektoreak, lurrerako etengailuak, korronte transformadoreak, tentsio transformadoreak eta babes-erreleak biltzen ditu. Bere ezaugarri definitzailea "bost prebentzio-interblokeatzea" mekanismoa da, fisikoki eragozten duena:

1. Itxiera lurrerako etengailua itxita

2. Aurrealdeko estalkia irekitzea etengailua itxita

3. Etengailua itxita dagoenean etengailua sartzea edo kentzea

4. Lurreratze-etengailua martxan jartzean

5. Etengailua ixtea kontrol-potentziarik gabe

Zer egiten du?

Transformadore edo sarrerako linea batetik energia elektrikoa segurtasunez jasotzen du eta irteerako elikadurara banatzen du, hala nola motorrak, transformadoreak, kondentsadore-bankuak edo bigarren mailako azpiestazioetara. KYN Zentro mota Bost prebentzio interblokeatzea Goi tentsioko kommutagailuak tentsio ertaineko industria- eta zerbitzu-sareen bizkarrezurra da.

Eredu kodearen banaketa:

● KYN – K: Metalezko estalita Y: N motako ateragarria: Barruan

● Zentro mota – Zentro-hausle modulararen konfigurazioa

● Bost prebentzio-interblokeatzea - ​​Akats mekaniko eta elektrikoen aurkako babesa

● Tentsio handiko konmutagailuak – 12kV-ra arte

Produktuaren parametroa (zehaztapena)

Produktuen Ezaugarri eta Aplikazioa

1. Segurtasun Handia - Bost Prebentzio Elkarlokatzea

KYN Zentro motako Bost prebentzio interblokeatzea Goi tentsioko etengailuak derrigorrezko blokeo mekanikoak ditu etengailuaren, isolamendu-kontaktuen, lurrerako etengailua eta aurrealdeko panelen artean. Horrek operadorearen errore-arriskua ezabatzen du - arku-disparan gertakarien kausa #1.

2. Eraikuntza modular trinkoa

Etengailurako orga leunki irristatzen da errailetan hiru posizio desberdin dituena: funtzionamendua, proba/isolatua eta erretiratua. Horrek mantentze-lanak ahalbidetzen ditu busbarra osoa deskargatu gabe, abantaila kritikoa datu-zentro eta ospitaleentzat.

3. Jarraipen eta Kontrol Adimentsua

Aukerako IED adimentsuak (erreleak) eskaintzen ditu:

● Denbora errealeko korrontea, tentsioa eta potentzia kontrolatzea

● Gehiegizko korrontea, lurra-matxura eta norabide-babesa

● RS485/Modbus edo IEC 61850 komunikazioa

● Urruneko ireki/itxi SCADA bidez

● Etengailuaren konpartimentuaren barneko tenperatura eta hezetasun sentsore estandarrak kondentsazioa saihesten du.

4. Fidagarritasun Mekaniko Handia

● Haurraren mekanismoaren bizitza: 30.000 eragiketa (mantentzerik gabe)

● Kontaktu osagarriak: zilar-nikel aleazioa 10.000+ eragiketa elektrikoetarako

● Deskonexio-kontaktu nagusiak: Zilarrezko kobrea malguki-presioarekin

Aplikazio-eremuak

Ekoizpen Xehetasunak

1. Itxituraren fabrikazioa

● 2,0 mm hotzean ijetzitako altzairua (zink estalitakoa) edo 1,5 mm altzairu herdoilgaitza

● Laser ebakia eta CNC tolestuta zehaztasunerako

● Korrosioarekiko erresistentea den hauts estaldura duen marko soldatua (RAL 7035 estandarra)

2. Bost Prebentzio Elkarlokatzeko Mekanismoa

● Altzairuzko kam-plakak eta elkarri lotuta dauden hagaxkak (plastikozko piezarik gabe)

● Hutsik gabeko 10.000 interblokeatze-ziklotan probatu da

● Sarrera/irteerako eta lotzeko paneletarako giltza-blokeoa barne

3. Breaker Orga

● Hiru posizioko blokeoa duen txasis ateragarria

● Auto-lerrokatzen diren deskonexio primarioak

● 16-32 kontrol-zirkuitu dituen bigarren entxufea

4. Busbar Sistema

● Eroankortasun handiko E-Cu kobrea (ETP kalifikazioa)

● Zilarrezko junturak Belleville garbigailuekin

● Bero-uzkurtzeko isolamendua fasea isolatzeko

5. Kableen konpartimendua

● Leku zabala fase bakoitzeko 4×240 mm²-ko kableentzako

● Kablea lotzeko euskarria desmuntagarria

● Zero-sekuentziako CTrako hornidura

6. Fabrikako probak

● % 100 dielektrikoko erresistentzia proba

● Funtzionamendu mekanikoko proba (50 ziklo gutxienez)

● Deskarga partzialeko neurketa (≤5pC 1,2× tentsio nominala)

● Kontaktuen erresistentzia neurtzea (mikroohmetroa)

7. Ziurtagiria eta Kalitatearen Bermea

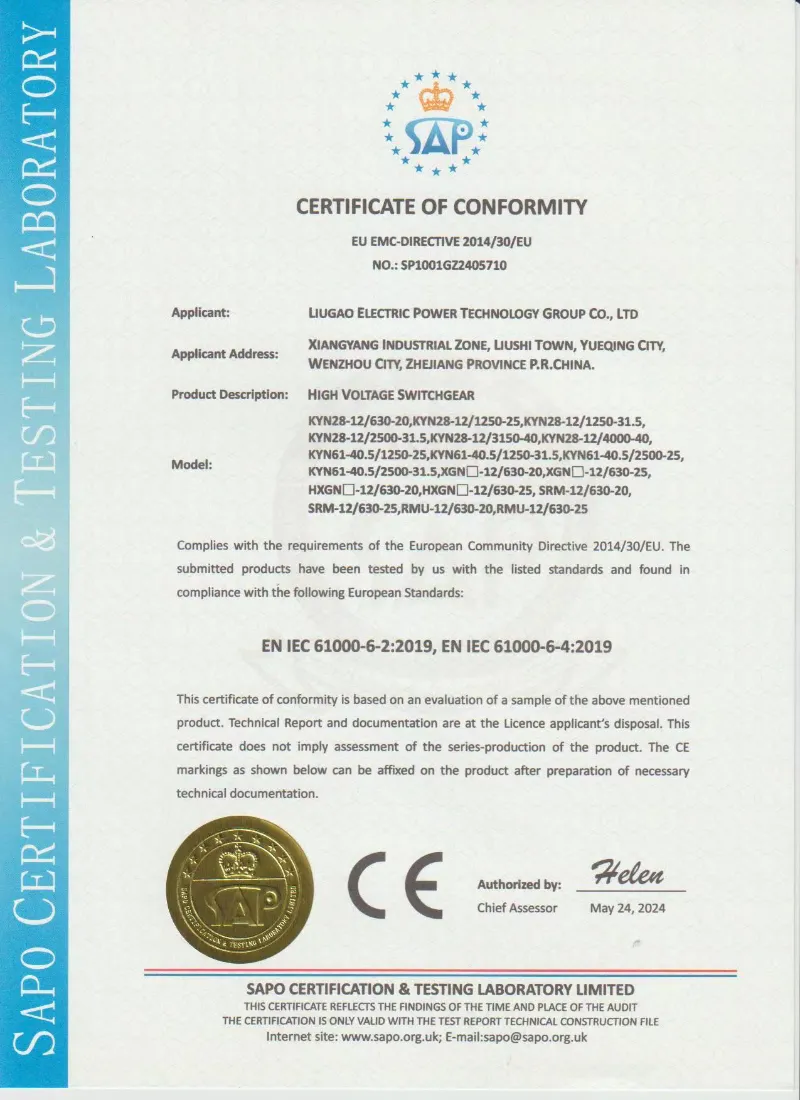

● Mota probatua GB/T 3906, IEC 62271-200 eta DL/T 404 arauen arabera.

● Barne-arku probatua (IAC AFLR 40kA/1s)

● ISO 9001:2015 ziurtatutako fabrikazioa

● Ohiko proba-txostena panel bakoitzarekin batera

Zergatik aukeratu Lugao Power Co., Ltd. lehiakideen gainetik?

Bezeroen ohiko galderak

Q1: KYN Zentro motako bost prebentzio-interblokeatze hau 24 kV-ko sistemetarako erabil al daiteke tentsio handiko konmutagailuak?

A: Ez, KYN estandarra 12kV-ra arte dago baloratzen. 24kV-rako, KYN28-24 aldaera eskaintzen dugu isolamendu-sakea handituarekin. Mesedez, zehaztu zure sistemaren tentsioa aurrekontua eskatzerakoan.

2.G.: Hutseko etengailua eskaintzen al duzu KYN Metal-Clad Switchgear-en zati gisa?

A: Bai, panel bakoitza fabrikan probatutako hutseko etengailu batekin (VS1 mota) guztiz muntatuta dator. ABB VD4, Siemens 3AH edo Schneider HVX bezalako alternatiba bateragarriak ere eskaintzen ditugu nahiago izanez gero.

5.G.: Hornitu al dezakezu KYN Metal-Enclosed Switchgear gisa sarrerako, neurketa, elikadura eta kondentsadore-panelak barne dituen kommutagailuen sorta osoa?

A: Erabat. Linea osoak diseinatzen eta fabrikatzen ditugu beharrezkoak diren konpartimentu osagarri guztiekin, busbar konexioak eta panelen arteko blokeoekin. Bidali zure lerro bakarreko diagrama.

6.G.: Zein dokumentazio ematen duzu?

A: KYN etengailu bakoitzerako, honako hauek eskaintzen ditugu: antolaketa orokorraren marrazkia, kablearen eskema, materialen faktura, proba-txostena, argibide-eskuliburua eta interblokeatzeko matrizea - ​​guztiak ingelesez (edo zure tokiko hizkuntzan).

7.G.: bost prebentzio-interblokeatzea eremuan doi daiteke?

A: Ez, eta hau nahita da. Elkarlokatzea fabrikan ezarri eta zigilatuta dago manipulazioa saihesteko. Hala ere, marrazki mekaniko argiak eskaintzen ditugu zure taldeak logika uler dezan. Aldaketak behar badituzu, jarri harremanetan gure ingeniaritza sailarekin.

Fabrikazio-gaitasuna

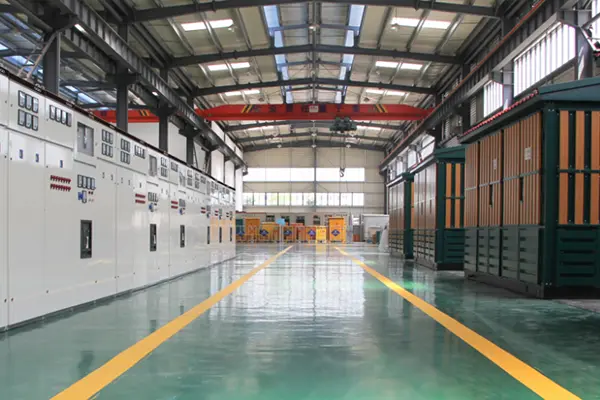

Lugao Power Co., Ltd.KYN Center-eko bost prebentzio motako tentsio altuko konmutagailu interblokeatuak fabrikatzen ditu fabrikazio, muntaketa eta tentsio handiko proba-ekipo aurreratuekin hornitutako ekoizpen-instalazio moderno batean. Bakoitzaketengailuen panelaISO 9001 kalitatea kudeatzeko sistema zorrotz baten pean ekoizten da, kalitate koherentea, errendimendu fidagarria eta nazioarteko estandarrak betetzea bermatuz.

Fabrikazio indarra
