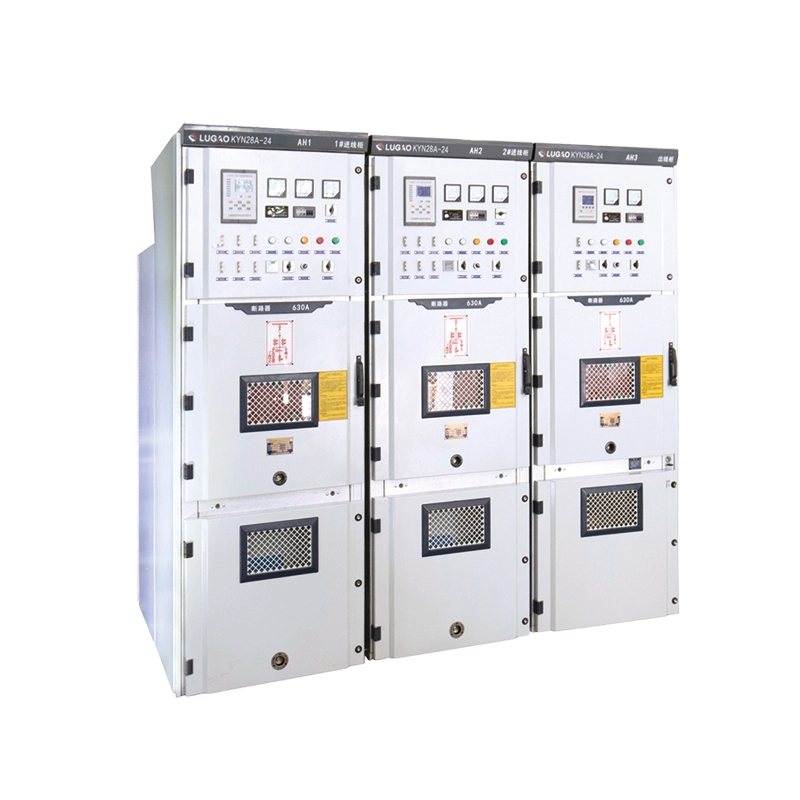

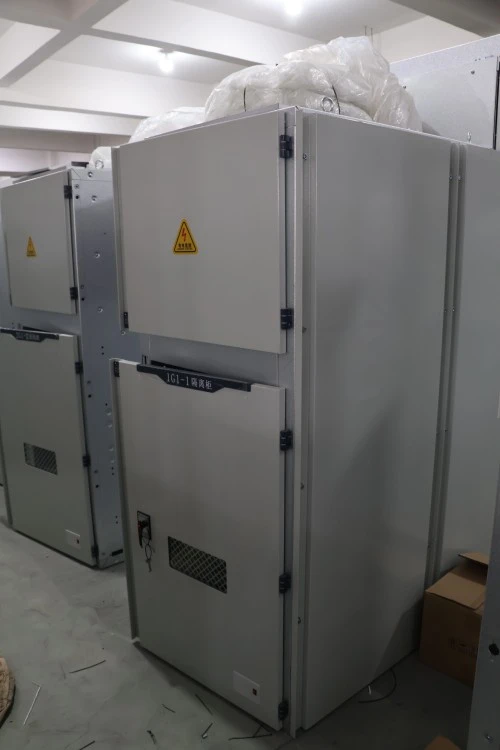

35kV KYN Azpiestazioa Blindatu Erretiratzeko Mota Switchgear

Zer da ekipo hau?

35 kV KYN azpiestazio blindatua erretiratu daitekeen etengailuak fabrikan muntatutako metalezko itxitura bat da.barruko goi-tentsioko kommutagailuak40,5 kV (35 kV nominala) AC potentzia sistema trifasikoetarako diseinatua. KYN serieari dagokio eta zerbitzu-azpiestazioetan, industria-zentral elektrikoetan, merkataritza-konplexu handietan eta energia berriztagarrien bilketa-estazioetan erabiltzen da.

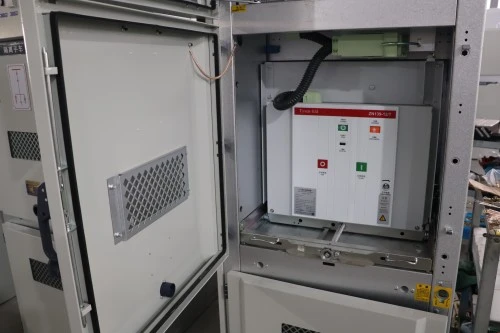

Etengailuak txertatzen diren finkoko etengailuak ez bezala, erretiratu daitekeen mota blindatu honek hiru posizio desberdinetan biribil daitekeen hausgailu-orga mugikorra du: funtzionamendua, proba/isolatua eta erretiratua. Diseinu honi esker, etengailu akastun bat minutu gutxiren buruan ordeztu daiteke busbarra osoa desaktibatu gabe, abantaila kritikoa etengabeko elikadura hornitzeko.

Zer egiten du?

Ekipamendu honen funtzio nagusia transformadore edo aireko linea batetik 35 kV-ko potentzia jasotzea da, beheranzko sarea etengailuekin babestea eta irteerako elikadura elektrikoetara banatzea, hala nola tentsio ertaineko motorrak, bigarren mailako transformadoreak, kondentsadore-bankuak edo industria-karga handiak. 35 kV-ko KYN azpiestazio motako etengailu blindatuak ere eskaintzen ditu:

● Isolamendua – Mantentze segururako deskonexio ikusgaia

● Babesa - Gain-korrontea, lurra-matxura eta zirkuitu-laburren abiarazteak erreleen edo IEDen bidez

● Neurketa – SCADA azpiestaziorako tentsio eta korronte neurketa

● Interblokeatzea - ​​bost prebentzio-sistema mekanikoa, giza akatsak ezabatzeko

Eredu Kodearen Matxura

Produktuen Ezaugarri eta Aplikazioa

Produktuen Ezaugarri

1. Ezaugarri: Egiazko Eraikuntza Blindatua Erretiragarria

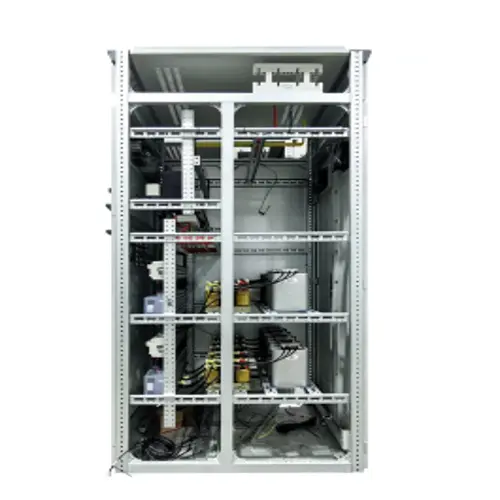

Erretiratu daitekeen metalezko konmutagailuak altzairuzko plaka-konpartimentu bereiziak ditu etengailurako, busbarrarako, kableen amaierarako eta tentsio baxuko kontrolerako. Konpartimentu bakoitza lurrean dago eta arku-dispararen hedapenetik isolatuta dago.

2. Ezaugarri: Bost prebentzio-interblokeo mekanikoa

Bost prebentzio-sistema guztiz mekanikoa da, ez softwarearen menpekoa. Fisikoki eragozten du:

1. Etengailua ixtea lurrerako etengailua itxita

2. Aurrealdeko estalkia irekitzea etengailua itxita

3. Etengailua posizioen artean mugitzea zuzenekoan

4. Lurreratzeko etengailua zuzeneko eroaleekin

5. Etengailu ixtea kontrol-potentziarik gabe

3. Ezaugarria: Arku handiko faila edukitzea

Barne-arkuaren sailkapena (IAC) 31,5 kA-ra probatu da 1 segundoz. Arku-flapek presioa zuzentzen dute gora eta operadoreengandik urrun.

4. ezaugarria: Tentsio handiko isolamenduaren fidagarritasuna

Fase-fase eta fase-lurrarekiko distantzia IEC 62271-200 gutxienekoak gainditzen ditu. Barra guztiak bero-uzkurtzeko isolatuta daude edo korona-kontrako blindajearekin estalita daude.

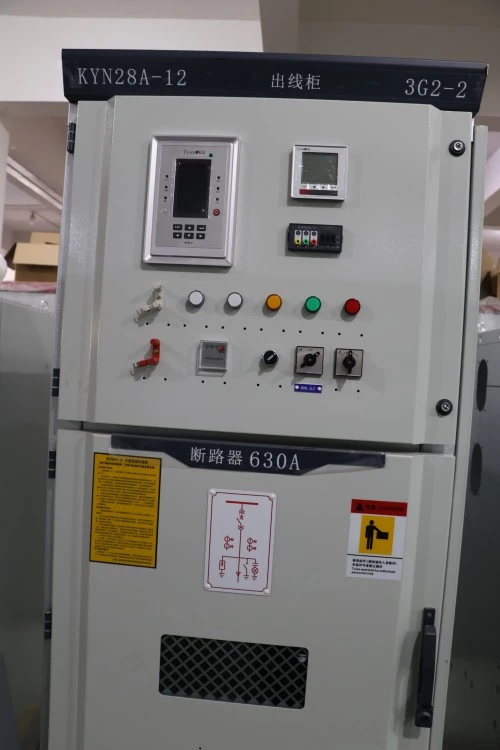

5. Ezaugarri: Jarraipen Adimenduna eta Urruneko Eragiketa

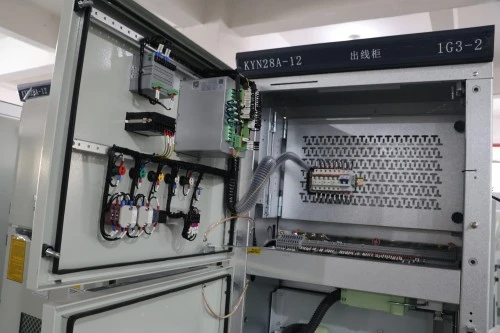

IED estandarra (gailu elektroniko adimenduna) RS485/Modbus edo IEC 61850 GOOSE mezularitzarekin. Etengailuaren posizioaren, malgukiaren kargaren egoera, SF6 (erabiltzen bada), tenperatura eta deskarga partziala denbora errealean kontrolatzea.

Produktuaren zehaztapenak

Zergatik aukeratu Lugao Power Co., Ltd. lehiakideen gainetik?

Zergatik aukeratzen gaituzten bezeroek behin eta berriz:

Ez dugu izkinrik mozten isolamenduaren argitasunari, busbarren materialari edo elkarri lotzeko sendotasunari. Gure fabrikatik irteten diren KYN Switchgear bakoitzari 95 kV-ko jasateko proba osoa egiten zaio, ez tentsio murriztuko "errutinazko" proba bat. Paneletarako berariazko kableatu-diagramak ere eskaintzen ditugu CAD eta PDFan, ez txantiloi generikoak.

Enbalaje, entrega eta salmenta osteko zerbitzua

Enbalajea

35 kV-ko KYN azpiestazio mota erretiratu daitekeen konmutagailu panel bakoitza herdoilaren aurkako VCI paperean + plastikozko filmean bilduta dago.

1. Ondoren, ertz eta ertz guztietan apar-betegarria duen kontratxapatuen kaxa batean itxita.

2. Breaker orga erretiratutako posizioan bidaltzen da, garraio-euskarriekin blokeatuta

3. Busbarrak desmuntatzen dira, banan-banan bilduta, fasearen eta panel-zenbakiaren arabera etiketatuta

4. Entxufe sekundarioak, bastidoreen heldulekuak, lurrerako giltzak eta ordezko metxak LV konpartimentuaren barnean eguraldia erresistentea den osagarrien kaxa batean bilduta.

5. Hezetasunarekiko sentikorrak diren bidalketetarako (itsas-garraioa) gehitutako silize-gel-poltsak

Bidalketa

1. Itsasoko salgaiak: 40ft HC edukiontziak 6-8 panel ditu (neurrien arabera)

2. Lehorreko salgaiak: Oinplanoko kamioia bibrazioen aurkako aire poltsa eta uhalekin

3. Incoterms: EXW (fabrika), FOB ningbo

4. Bidalketarekin batera doan dokumentazioa

5. Antolamendu orokorraren planoa (eraiki bezala)

6. Lerro bakarreko diagrama panelen zenbaketarekin

7. Kablearen eskema (A3 tamaina, laminatua)

8. Materialen faktura (hausleak, CT, VT, erreleak)

9. Ohiko probaren txostena (QAk sinatuta)

10. Argibide eskuliburua (ingelesa edo tokiko hizkuntza)

11. Lotura-matrizea eta gakoen ordutegia (giltza-blokeoa erabiltzen bada)

Salmenta Osteko Zerbitzuaren Konpromisoa

1. Berme epea: 12 hilabete bidalketa-datatik aurrera (24 edo 36 hilabetera luza daiteke ordaindutako zerbitzu-kontratuarekin)

2. Laguntza teknikoa: Bizi osorako doako urruneko kontsulta. Gure ingeniariek zure lerro bakarreko diagrama eta erreleen ezarpenak berrikusten dituzte entregatu aurretik.

3. Landa-zerbitzua: Instalazioaren gainbegiratzea, martxan jartzeko laguntza, akatsen diagnostikoa. Doan berme-aldian (bidaia eta ostatua kostuaren truke kobratuko dira). Bermearen ondoren, eguneko tarifan kobratzen da + piezak.

4. Ordezko piezen horniketa: hausteko orgak, lehen kontaktuak, bigarren mailako entxufeak, bastidoreen heldulekuak, lurrerako etengailuak, tenperatura kontrolagailuak eta elkarlokatzeko osagaiak stockean gordeta. Bidalketa hurrengo egunean DHL/FedEx bidez ordezko kritikoetarako.

Maiz egiten diren galderak

Q1: 35 kV KYN azpiestazio blindatu erretiratu daitekeen kommutagailuak kanpoan erabil daitezke azpiestazio trinko batean?

A: Estandarra: IP4X (barruan bakarrik).

Aukera: IP54 kanpoko itxitura, teilatua iragazgaitza eta behartutako aireztapenarekin, hainbat panel dituena.

Ekintza: zehaztu "kanpoan" aurrekontua eskatzerakoan.

2.G.: Nola egiaztatu bost prebentzio interblokeatzea dinamizatu aurretik?

A: Jarraitu urratsez urratseko proba eskuliburuan (oinarrizko proba: 10 min).

Gakoen egiaztapenak: etengailua irekita + lurra itxita → atala blokeatu behar du. Etengailua itxita → sarrerako ateak blokeatuta egon behar du.

Gomendioa: proba abian jartzean eta 6 hilabetez behin.

3.G.: deskonektatzeko kontaktu nagusien eta ordezko adierazleen iraupena?

A: Zilarrez estalitako kobrezko kontaktuak: 5.000 eragiketetarako balioetsita.

Higadura-adierazlea: marra gorria ikus daiteke kontaktuaren hatzean → ordeztu.

Azpiestazio tipikoa (behin/urtean trasteak): 30 urte baino gehiago irauten du. Maiz funtzionamendua (arku-labeak): urtero neurtu kontaktuen erresistentzia.
