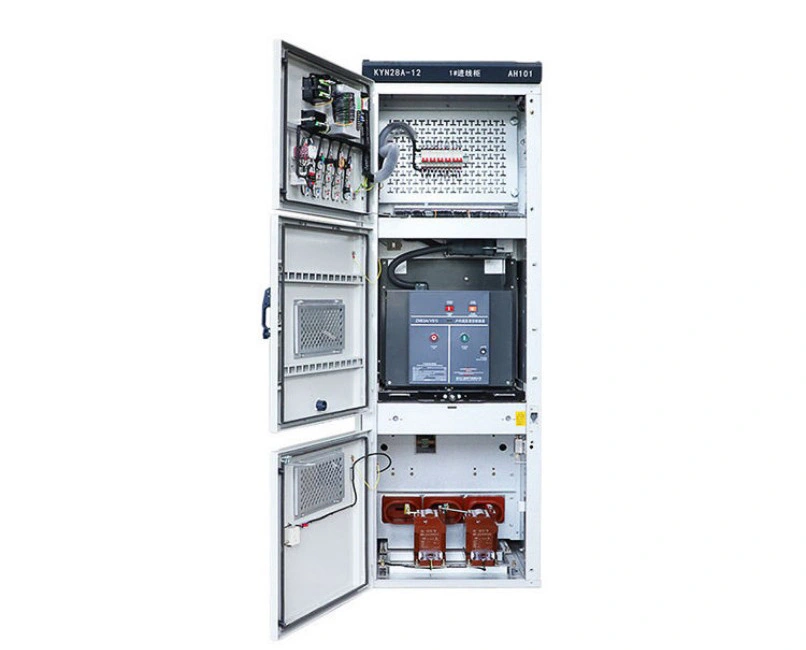

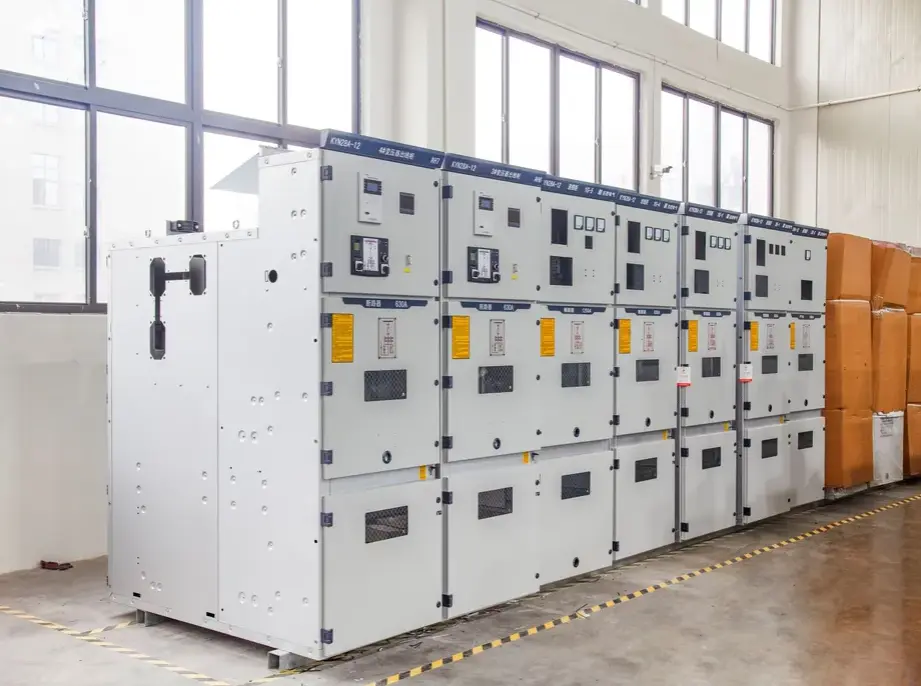

Esku-gurdi mota Tentsio handiko taula finkoa

Handcart motako tentsio handiko plaka finkoko panela metalezko itxitura bat da,airez isolatutako tentsio ertaineko etengailuakbarra bakarreko eta barra bikoitzeko sistemetarako diseinatutako muntaia. Baina zer da zehazki produktu hau, eta zer egin dezake zure azpiegitura elektrikoarentzat?

Zer da:

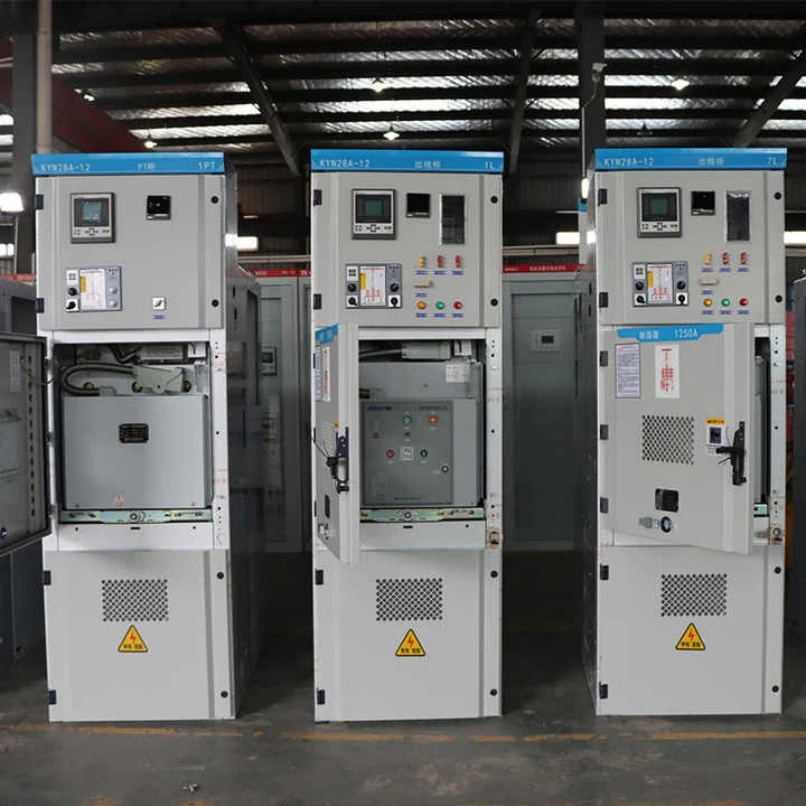

Diseinu hibridoa da, panel finkoko karkasa bat konbinatzen dituena, esku-gurdi-mekanismo desmuntagarri batekin konbinatzen dituena lehen mailako etengailuetarako (adibidez, hutseko etengailuak, kontaktoreak edo VSDak). Esku-gurdia panelean sartu eta atera daiteke fisikoki, busbarrak, kableak eta osagai osagarriak itxituraren barruan finkatuta geratzen diren bitartean. Diseinu hau IEC 62271-200 eta GB3906 arauen arabera estandarizatuta dago 3kV-tik 40.5kV-ko tentsio nominaletarako.

Zer egin dezake:

● Kontrolatu potentzia-fluxua: tentsio handiko kargak modu seguruan konektatzen edo deskonektatzen ditu, hala nola transformadoreak, motorrak eta kondentsadore-bankuak.

● Akatsen babesa eskaintzea: babes-errele integratuak eta etengailuak automatikoki biratzen dira gainkargak, zirkuitu laburrak edo lurra-matxurak direnean.

● Mantentze-lan segurua ahalbidetu: eskuko gurdia isolatu eta lurratutako posizio batera atera daiteke, aire-hutsune bat sortuz, teknikariek etengailuan lan egin dezaten, busbarra osoa deskargatu gabe.

● Neurtu eta monitorizatu: Korronte-transformadoreek, tentsio-transformadoreek eta panelean muntatutako neurgailu digitalak sistemaren egoerari buruzko datuak denbora errealean ematen dituzte.

● Lotura segurua: interblokeo mekaniko eta elektrikoek giza akatsak saihesten dituzte, esate baterako, etengailua ixtea esku-gurdia erdialdean dagoen bitartean edo konpartimentu bizidunetara sartzea.

Laburbilduz, Handcart motako tentsio altuko panel finkoko panel honek zure tentsio altuko sarearen atezain gisa funtzionatzen du, seguru, malgu eta iraunkorra 20 urte baino gehiagoko zerbitzurako.

Produktuaren parametroak (zehaztapena)

Jarraian, gure eskuko gurdi motako tentsio handiko panel finkoko panelen zehaztapen teknikoen taula dago. Balio guztiak 12kV-ko modelo tipikoei dagozkie; beste tentsio batzuk eskatuz gero.

Produktuaren Ezaugarri eta Aplikazioa (Galdera eta Erantzun formatua)

Q1: Zerk egiten du esku-gurdiaren diseinua guztiz finkatutako switchgear bat baino?

E: Esku-gurdiaren diseinuari esker, etengailu nagusia (hutseko etengailua) paneletik fisikoki kendu daiteke mantentze-lanetarako edo ordezkatzeko, panelaren barrak energizatuta jarraitzen duten bitartean. Horrek orduetatik minutu batzuetara murrizten du. Aitzitik, etengailu finkoek sarritan atal oso bat kentzea eskatzen dute etengailura sartzeko. Gure eskuko gurdi motako tentsio handiko plaka finkoko panelak bi munduetako onena eskaintzen dizu: busbarra finkoak malkartasuna lortzeko, eta eskuko gurdi-hausleak zerbitzurako.

2.G.: Nola bermatzen du operadorearen segurtasuna biltegietan?

E: Gure etengailuak derrigorrezko bost interblokeo ditu:

1. Breaker ezin da itxi esku-gurdia "funtzionamendua" (konektatua) posizioan ez badago.

2. Esku-gurdia ezin da "deskonektatu"tik "konektatuta" mugitu etengailua irekita ez badago.

3. Lurraren etengailua esku-gurdia "proba/deskonektatuta" posizioan dagoenean soilik itxi daiteke.

4. Kableen konpartimenduko atea lurrerako etengailua itxita dagoenean soilik ireki daiteke.

5. Eskuko gurdia ezin da sartu edo atera etengailua itxita dagoen bitartean. Blokeo hauek mekanikoak eta elektrikoak dira, hutsegite-seguruak diseinuz.

3.G.: Handcart motako tentsio handiko taula finkoko panela kanpoaldean erabil daiteke?

A: Itxitura estandarra IP4X da, barruko azpiestazioetarako egokia. Kanpoko aplikazioetarako, eguraldiaren aurkako karkasak edo IP54 kalifikatutako kiosko osagarriak hornitzen ditugu. Bezero askok gure etengailuak edukiontzidun azpiestazioetan edo aurrefabrikatutako eraikin txikietan instalatzen dituzte parke eolikoen edo eguzki-zentralen ondoan.

4.G.: Zein dira etengailu honen aplikazio ohikoenak?

A: Handcart motako tentsio handiko taula finkoko panelen kommutagailu hau oso erabilia da:

● Elektrizitate-zerbitzuen azpiestazioek (banaketa primarioa eta bigarren mailakoa).

● Industri plantak (altzairu-fabrikak, zementu-fabrikak, petrokimikoak)–motorrak kontrolatzeko eta transformadoreen babeserako.

● Eraikin komertzialak (ospitaleak, datu-zentroak, aireportuak) – fidagarritasun handia behar den lekuetan.

● Energia berriztagarriak (eguzki-parkeak, parke eolikoak)–sarera konektatzeko panel gisa.

● Meatzaritza-eragiketak: nahiko sendoak hautsez betetako ingurune hezeetarako.

● Trenbide-trakzioko elikadura-hornidura–27,5kV edo 2×25kV sistemetan.

Ekoizpen Xehetasunak

1. Itxituraren materiala eta estaldura

● Materiala: 2 mm-ko lodiera handiko altzairu galbanizatutako xafla (Baosteel-etik inportatua), CNC tolestu makinek tolestuta. Tolesturiko ertzak zurruntasuna areagotzen du.

● Estaldura: Epoxi-poliester hauts estaldura (gutxienez 80μm-ko lodiera) SA 2.5 estandarrarekin hareaztatu ondoren. Kolorea RAL 7035 (gris argia). Gatz-ihinztatze proba > 500 ordu - korrosiorik gabe.

2. Esku-gurdiaren mekanismoa

● Materiala: erresistentzia handiko nylonezko arrabolak + altzairu herdoilgaitzezko errailak.

● Funtzionamendua: torlojuz sartu/torlojuz ateratzeko torlojuen mekanismoa atzerakadaren aurkako diseinuarekin. Esku-gurdi bakoitza 2000 biltegiratze-ziklo osoetarako probatzen da.

● Posizio-adierazleak: Gorria (konektatuta), berdea (proba), horia (deskonektatuta), 5 metrotik ikusgai.

3. Pertsianak (Segurtasun Hesi Automatikoak)

● Esku-gurdia erretiratzen denean, malgukidun metalezko pertsianak automatikoki estaltzen dituzte lehen mailako kontaktu finkoak. Honek hatzekin ustekabeko kontaktua saihesten du zuzeneko piezak. Gure pertsianak 3 mm-ko aluminiozko aleazioz eginda daude, korrosioaren aurkako tratamenduarekin.

4. Busbar Sistema

● Materiala: Eroankortasun handiko E-Cu kobrea (% 99,9ko purutasuna). Zilarrezko giltzadura guztietan.

● Zehar-sekzioa: korronte nominalean tenperatura igoera 65K-tik behera mantentzeko kalkulatua. 3150A-rako, fase bakoitzeko barra bikoitzak erabiltzen ditugu.

● Isolamendua: bero-uzkurdurazko isolamendu-mahukak (kolore laranja) faseak identifikatzeko eta isurketa partzialak kontrolatzeko.

5. Lurreratze-etengailua

● Mota: Azkar-egiturakoa, karga haustekoa, lur-hezkuntza-palak ikusgai dituena.

● Funtzionamendua: udaberriz lagundutako eskuzko mekanismoa. Zirkuitu laburreko korronte osoa (50kA behin) itxi daiteke.

● Interblokeoa: interblokeo mekaniko esklusiboa eskuko gurdiaren posizioarekin - ezin da lurreratzeko etengailua itxi eskuko orga proba/deskonektatu posizioan ez badago.

6. Behe-tentsioko konpartimendua

● Goiko aurrealdean kokatuta (300 mm-ko altuera), goi-tentsioko piezetatik guztiz bereizita. Babes-erreleak (mikroprozesadoreetan oinarritutakoak), kontrol-etengailuak, adierazle-lanparak eta fusible osagarriak biltzen ditu.

● Kableatua: bigarren mailako kable guztiak zenbakituta daude, PVCzko suaren aurkako hodietan bilduta eta ordezko kontaktuak dituzten terminal-blokeetan amaitzen dira (% 20 erreserbatuta dago).

7. Isurketa Partzialeko Kontrola

● Tentsio handiko eroale guztiak biribildu egiten dira ertz zorrotzak ezabatzeko.

● Panel bakoitzari deskarga partzialeko proba bat egiten zaio (≤10pC 1,1×Ur/√3-tan).

8. Fabrikaren muntaketaren zehaztasuna

● Handcart motako tentsio handiko taula finkoko panelen kommutagailu bakoitza laser bidez lerrokatuta dagoen plantilla batean muntatzen da. Esku-gurdiaren eta kontaktu finkoaren arteko lerrokadura desegokia <0,5 mm da.

● Emaitza: zartadura leuna arteztu edo indarrik gabe - ez dago esku-gurdi itsatsirik urtetan erabili ondoren ere.

Zergatik aukeratu Lugao eskuko gurdi motako tentsio ertaineko switchgearrako?

· Proiektuetan oinarritutako ingeniaritza: Kabinetearen diseinua, busbarren balorazioa, babes-errele eskema, CT/VT konfigurazioa eta kablearen sarrera lerro bakarreko diagramaren arabera diseinatu daitezke.

· Estandarretan oinarritutako fabrikazioa: Etengailuak IEC 62271-200, GB/T 3906, DL/T 404 eta proiektuaren zehaztapen teknikoen arabera fabrikatu daitezke.

· Osagaien hautaketa malgua: Lugao VCB, ABB, Siemens, Schneider edo zehaztutako beste osagai marka batzuk proiektuaren eskakizunen arabera konfigura daitezke.

· Bidalketa aurretik ohiko ikuskapena: Funtzionamendu mekanikoa, interblokeo funtzioa, kableatua, isolamendua eta potentzia-maiztasunaren jasateko probak entregatu aurretik egin daitezke hitzarmen teknikoaren arabera.

· Dokumentu teknikoaren laguntza: Antolamendu orokorraren marrazkiak, lerro bakarreko diagramak, bigarren mailako kableatuaren diagramak, funtzionamendu-argibideak eta ohiko proba-txostenak eman daitezke proiektuaren erreferentziarako.
