Tentsio handiko AC metalezko konmutadore finkoa

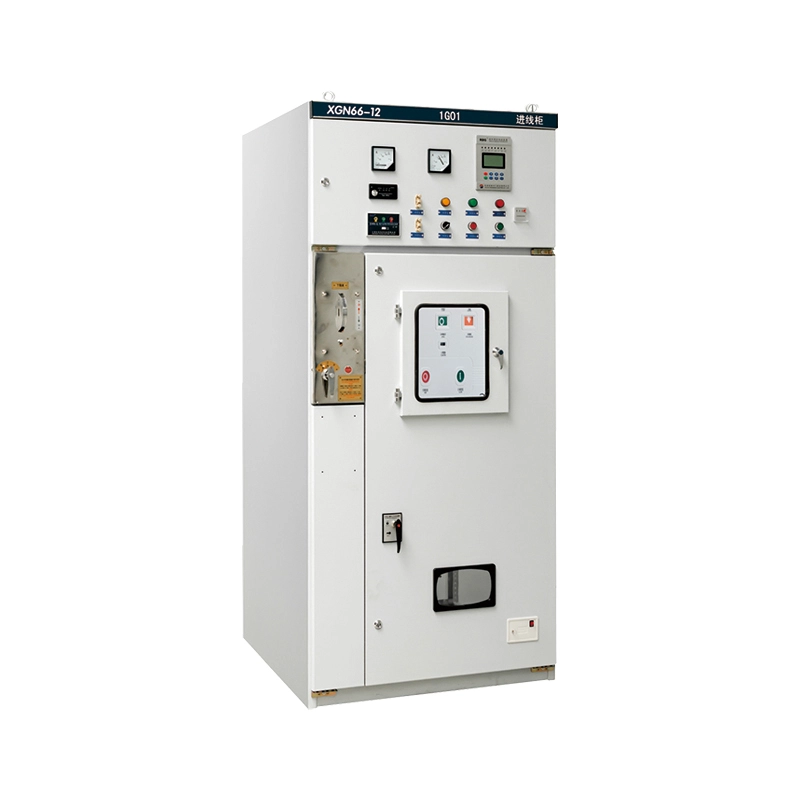

Tentsio handiko AC finko metalezko konmutagailu itxia (eredua: XGN66-12) barruko eta airez isolatutako switchgear multzo osoa da. 3,6 kV, 7,2 kV eta 12 kV-ko tentsio nominaletan funtzionatzen duten AC 50/60Hz elikatze-sistem trifasikoetarako diseinatuta dago.

Marraztu daitezkeen aldaerek ez bezala, AC Metalezko Konmutagailu Finko honek muntatutako hutseko etengailu finko bat eta isolamendu sistema egituratua erabiltzen ditu. Diseinu-filosofia honek zirkuitu nagusien konexioak sinplifikatzen ditu, egonkortasun mekanikoa hobetzen du eta irtenbide errentagarria eskaintzen du segurtasuna arriskuan jarri gabe. Itxitura erresistentzia handiko hotzean ijetzitako altzairuzko xaflaz fabrikatuta dago, soldatu eta torlojututa, garraioan eta funtzionamenduan deformazioari eusten dion egitura sendo bat osatzeko. Saretik energia elektrikoa jasotzeko eta transformadore, motor eta tentsio handiko beste karga batzuetara banatzeko interfaze kritiko gisa balio du, kontrol, neurketa eta babes funtzio integratuak eskaintzen ditu aztarna trinko bakarrean.

Produktuen Ezaugarri eta Aplikazioa

Ezaugarri nagusiak (galderak eta erantzunak estiloa)

G: Zerk egiten du "Finkoa" Tentsio Altuko Metalezko Metal Itxitako Switchgear honen diseinua erretiragarri motak baino hobea?

A: Sinpletasuna eta indarra. Osagai nagusiak finkoak direnez, zirkuitu primarioko konexioak sendoagoak dira eta esku-gurdiak mugitzearekin lotutako kontaktuen higadura-arazoak izateko joera gutxiago dute. Diseinu honek armairu bolumen txikiagoa ahalbidetzen du (diseinu tradizionalak baino ia % 50 txikiagoa), espazio mugatu gabeko barruko azpiestazioetarako ezin hobea da. Oro har, hasierako kontratazio-kostu txikiagoa eskaintzen du, "bost froga" elkarren artean blokeatzeko mekanismoa mantentzen duen okerrak saihesteko.

G: Nola bermatzen du Lugao Power-ek langile eragileen segurtasuna?

A: Segurtasuna mekanikan txertatuta dago. Thekommutagailuetengailu nagusiaren, deskonektorearen eta armairuko ateen artean nahitaezko blokeo mekaniko-sistemaz hornituta dago. Tentsio handiko AC finko metalezko konmutagailuak haustura-puntu ikusgai bat dauka (etengailu isolatzailea), eta operadoreek argindarra itzalita dagoela mantentze-lanaren aurretik ikusiz baieztatzen dute, segurtasun elektrikoaren estandar globalak betez. Gainera, GN30-12 deskonektorea bezalako osagaiak guztiz itxita daude arku-distira esposizioa saihesteko.

G: Zein ingurunetan erabil daiteke produktu hau?

A: Produktu hau ingurune industrial gogoretarako diseinatuta dago. Era fidagarrian funtzionatzen du -25 °C eta +40 °C arteko tenperaturetan eta 1000 m arteko altitudeetan (neurtu daiteke altuera handiagoetarako). Oso erabilia da:

1. Zentralak eta Azpiestazioak: Sarrera/irteerako unitate nagusi gisa.

2. Industria eta Meatzaritzako Enpresak: Makina astunak eta transformadoreak kontrolatzeko.

3. Goi-eraikinak: Soto edo solairu teknikoetako elektrizitatea banatzeko geletarako.

4. Energia Berriztagarriak: Parke eoliko edo eguzkitsuen sinkronizazio puntu gisa.

G: Tentsio handiko AC metalezko konmutadore finko honek mantentze erraza onartzen al du?

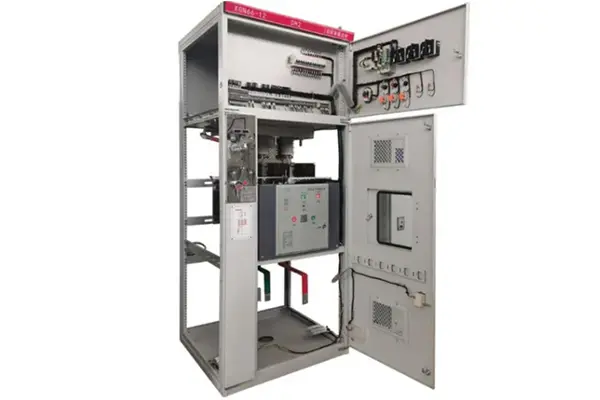

A: Erabat. "Konpondu" egon arren, mantentzea erraza da. Aurrealdeko panelak etengailuaren konpartimentura erraz sartzeko aukera ematen du, eta busbar ganbera goialdean isolatuta dago. Fusibleen ordezkapena (fusible konbinazioetan) erraza eta segurua da.

Ekoizpenaren xehetasunak eta kalitatea bermatzea

Artisautza Teknikoa

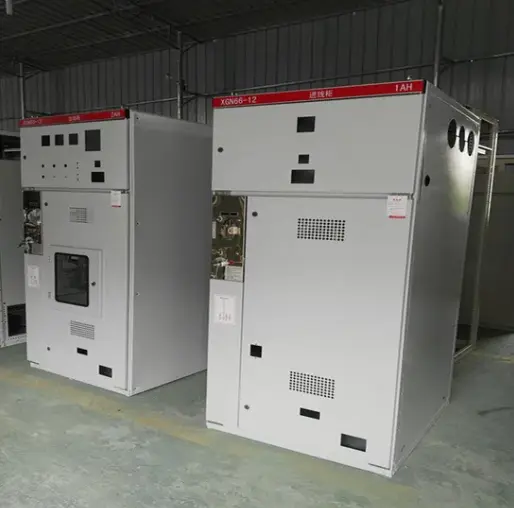

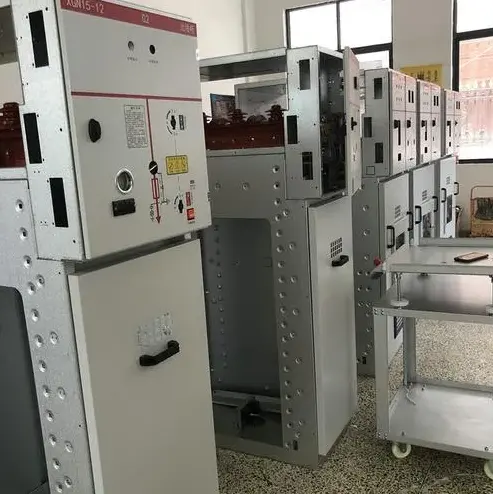

● Fabrikazio aurreratua: metalezko itxitura CNC zulaketa, tolestu eta zizaila-makinen bidez prozesatzen da, zehaztasun handia eta aldagarritasuna bermatuz. Markoa indar handiko torlojuekin muntatzen da, soldadura deformazioa ezabatuz.

● Isolamendu-errendimendua: sistemak airea erabiltzen du isolatzaile nagusi gisa. Hala eta guztiz ere, busbarren faseen tarte optimizatuaren bidez eta isurketa handiko isolatzaileen erabileraren bidez, Tentsio Handiko AC Finko Metal Enclosed Switchgear-ek 42 kV-ko potentzia-maiztasunaren jasateko tentsioaren proba erraz gainditzen du.

● Lotura-mekanismoa: "bost prebentzio" sistema fidagarri bat erabiltzen dugu:

1. Lurraren etengailua itxita badago etengailua ixtea eragozten du.

2. Lurraren etengailua ixtea eragozten du etengailua itxita badago.

3. Aurrealdeko/atzealdeko panelak irekitzea eragozten du etengailua piztuta badago.

Ziurtagiriak

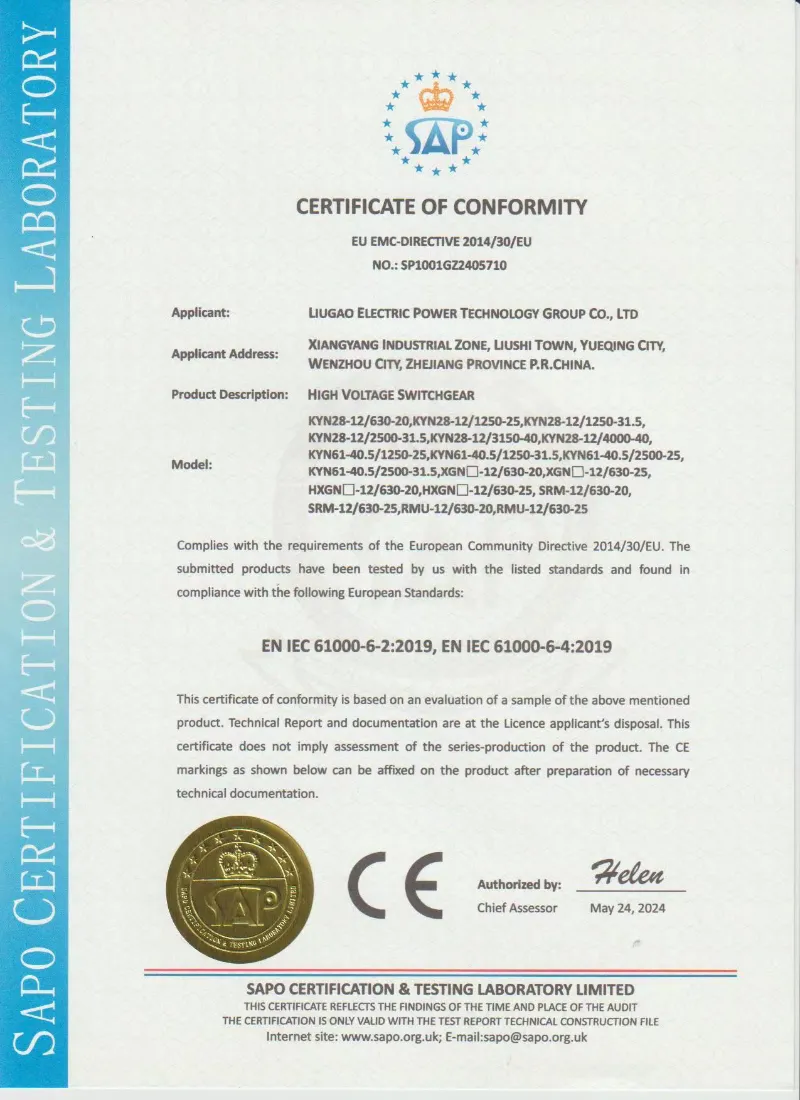

● Lugao Power Co., Ltd.nazioarteko jarraibide zorrotzak betetzen ditu. Gure XGN66-12 seriea guztiz probatuta dago eta IEC 62271-200 (AC metalezko konmutagailuak eta kontrol-tresna) betetzen ditu. Gainera, ISO 9001 ziurtagiriak ditugu gure produkzio-instalaziorako, kalitate koherentea bermatuz.

Produktuaren parametroa (zehaztapena)

Balorazio zuzena hautatzea funtsezkoa da. 12 kV-ko 1000 kVA-ko transformadore baterako, 630 A-ko korronte nominala gomendatzen dugu 25 kA-ko denbora laburrean jasateko ahalmena duen akats-korronte potentzialak modu eraginkorrean kudeatzeko. Kontsultatu gure ingeniariei karga espezifikoen kalkuluetarako.

Zergatik aukeratu Lugao Power Co., Ltd.?

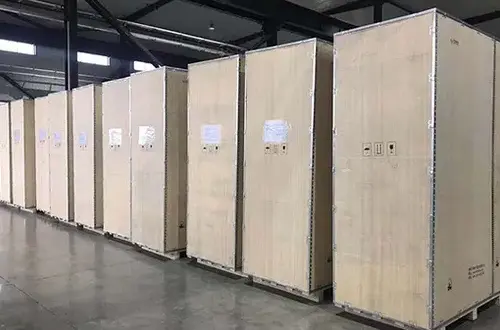

Esportazioko esperientzia frogatua:Azken 5 urteetan Filipinetan, Vietnamen, Saudi Arabian eta Nigerian arrakastaz zabaldutako 500 unitate baino gehiagorekin, gure ontziratzeko soluzioak (altzairu armatuzko kaxak eta VCI korrosioaren aurkako filma barne) borrokan probatu dira distantzia luzeko itsas merkantzien eta portu hezearen biltegiratzeko.

Benetako pertsonalizazioa:RAL koloreen parekatzeaz gain, CT/VT ratioak eta kontaktuen konfigurazio osagarriak eskaintzen ditugu, lehendik dauden babes-errele eskemak egokitzeko (ABB/Siemens/Schneider bateragarriak).

Hornikuntza-kate arina:Gure tokiko osagaien ekosistema aprobetxatuz, 15-20 eguneko epea bermatzen dugu, Europako kontrakoek baino askoz azkarrago, funtsezko osagaien kalitatea uko egin gabe (VS1/ZN63 hutseko etengailuak).

Salmenta Osteko Erantzuna

Telefonoa:Galdera teknikoak 2 orduko epean erantzun dira (24/7).

Ordezko logistika:Ordezko pieza kritikoak DHL/FedEx bidez bidaltzen dira 48 orduko epean.

Dokumentazio digitala:Ingelesezko kable-diagramak, SLDak eta funtzionamendu-eskuliburuak eskaintzen ditugu hodeiko esteka baten bidez ontziaren irteera baino lehen, zure guneko taldea aldez aurretik prestatzeko aukera emanez.
