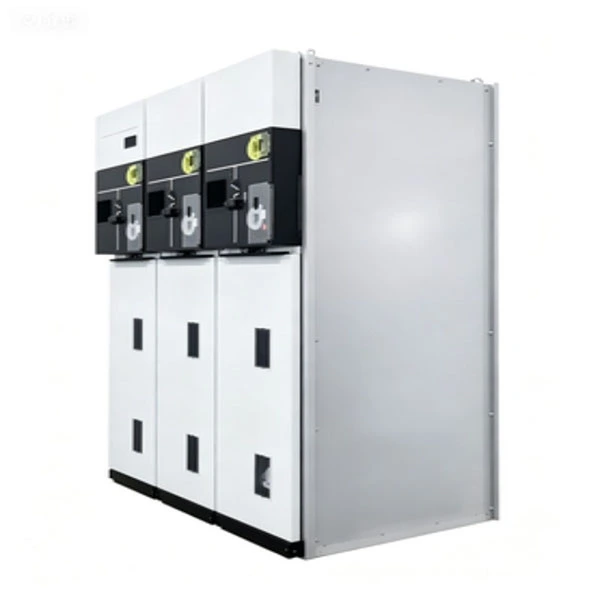

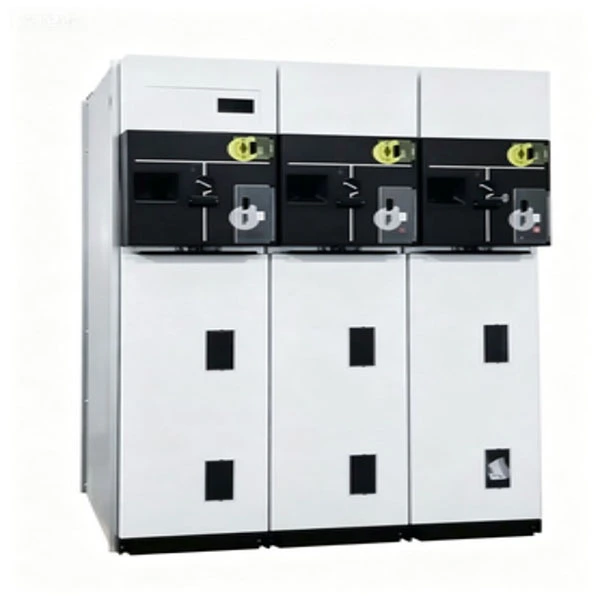

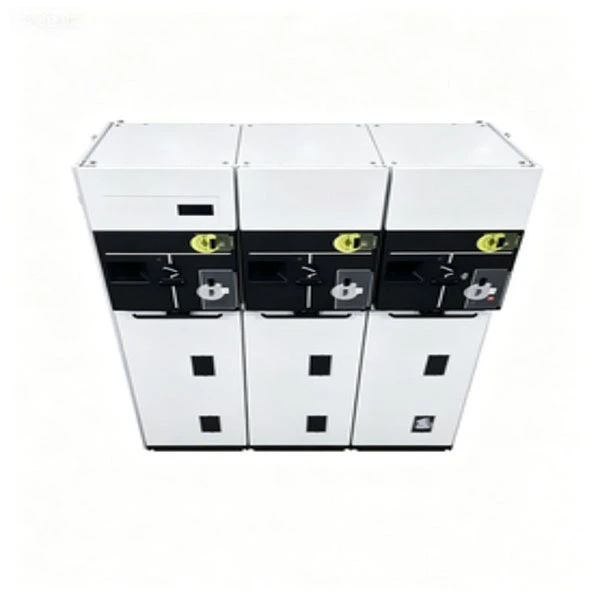

trinkoa zigilatutako guztiz isolatua RMU

Guztiz isolatuta dagoen RMU trinkoa (Eraztun Unitate Nagusia) fabrikan muntatutako eta mota probatutako metalez itxitako etengailu bat da. Karga hausteko etengailuak, hutseko etengailuak, fusibleak eta lurrerako etengailuak integratzen ditu altzairu herdoilgaitzezko depositu bakar batean.

Zer egiten du?

Bigarren mailako banaketa-sareetako potentzia-begiztak konektatzen eta isolatzen ditu (6kV-24kV)

Matxurak isolatzea eta begizta aldatzea eskaintzen ditu fidagarritasun handiko sare elektrikoetarako

Airearekin isolatutako RMU tradizionalak ez bezala, Compact Sealed Fully Insulated RMU honek SF6 edo gas isolatzaile ekologikoa erabiltzen du isolamendu-euskarri nagusi gisa, hezetasun-sarrera, hauts-metaketa eta animalien intrusioa ezabatuz --- aproposa da kostaldeko, basamortuko, altuera handiko eta oso kutsatutako eremuetarako.

Produktuaren deskribapena

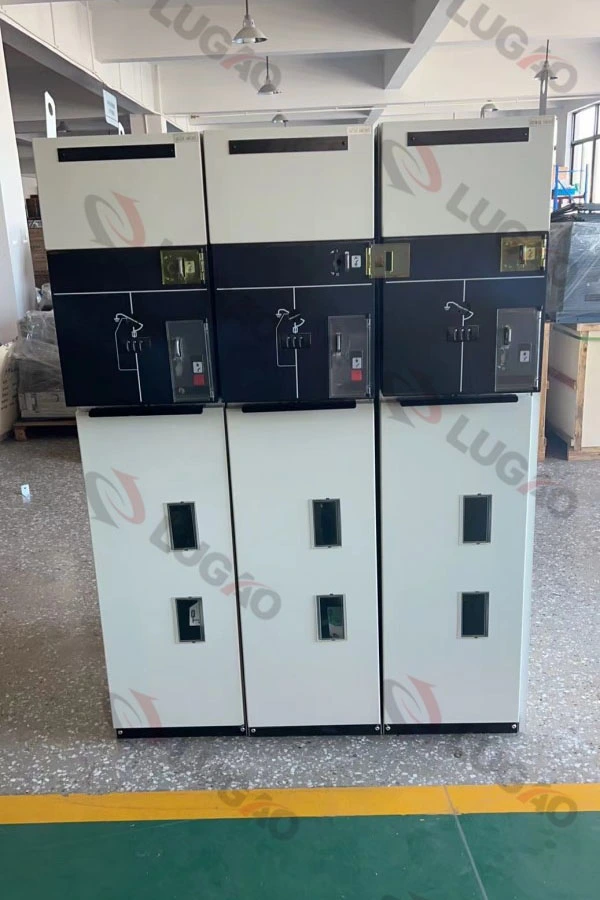

Gure Compact Sealed Fully Insulated RMU hurrengo belaunaldiko eraztun-unitate nagusi bat da, hiri-energia banaketarako, industria-parkeetarako, zentral eoliko/eguzki-zentraletarako eta azpiegitura proiektuetarako, hala nola aireportuak eta datu-zentroak. Tentsio nominala 12kV-tik 24kV bitartekoa da, 630A-ko korronte nominala barra nagusietarako eta 125A-ko fusiblez babestutako zirkuituetarako.

Oinarrizko ezaugarri teknikoak:

1. Guztiz itxita dagoen altzairu herdoilgaitzezko depositua (IP67 babes kalifikazioa)

2. SF6 gasaren isolamendua (edo beste gas ekologikoa)

3. Barne-arkuaren sailkapena IAC AFLR 20kA/1s

4. Bizitza mekanikoa: 5.000 eragiketa gehienez karga-haustura etengailuetarako

5. Kableen konexio-konpartimentu integratuak, tentsio-erresistentearekin

6. Aukerako urrutiko kontrola eta SCADA integrazioa

7. Konpaktu Zigilatutako RMU guztiz isolatuak ez du barne-garbiketarik edo kondentsazioaren aurkako berogailurik behar, mantentze-kostuak nabarmen murrizten dituena, mota irekiko etengailuekin alderatuta.

Produktuaren parametroa (zehaztapena)

Produktuen Ezaugarri eta Aplikazioa

Ezaugarri nagusiak

1. Guztiz itxita, guztiz isolatuta --- Hezetasunaren, gatz-lainoaren, hautsaren edo animalia txikien eraginik ez.

2. Egitura trinkoa --- Zabalera normalean 350-450 mm unitate bakoitzeko, solairuan % 50 arte aurreztuko da.

3. Arkuaren aurkako diseinua --- IAC AFLR 20kA/1s betetzen du, operadorearen segurtasuna bermatuz.

4. Mantentzerik gabe 20 urte baino gehiagoz --- Ez dago garbiketa, lehorketa edo gasa bete beharrik baldintza normaletan.

5. Haustura ikusgaia --- Hautazko behaketa leihoa karga-haustura etengailuaren posiziorako.

6. Fidagarritasun mekaniko handia --- Altzairu herdoilgaitzezko mekanismoa errodamendu itxiekin.

7. Smart prest --- PT, CT eta automatizazio motordun funtzionamendu-mekanismoekin horni daiteke.

Aplikazio-eszenatokiak

● Hiri-energia banatzeko sareak---Etxebizitza-multzoa, eraikin komertzialak, ospitaleak, datu-zentroak.

● Energia berriztagarrien proiektuak---Asorgailu eolikoak igotzeko estazioak, eguzki-ustiategiak biltzeko lineak.

● Azpiegituren eraikuntza---Aireportuak, metroak, tunelak, portuak.

● Behin-behineko eta larrialdiko elikadura-hornidura---Azpiestazio mugikorrak, obrak.

● Industria-eremuak---Fidagarritasun handia eta mantentze txikia behar duten fabrikak.

Galderak eta erantzunak

1.G.: Nola funtzionatzen du Compact Sealed Fully Insulated RMUk hezetasun handiko kostaldeko inguruneetan?

A: Bikaina. Erabat Isolatuta dagoen RMU-k IP67 babesarekin duen altzairu herdoilgaitzezko depositua guztiz itxita erabiltzen duenez, hezetasuna ezin da isolamendu-konpartimentuan sartu. Ez da kondentsazioaren aurkako berogailurik behar. Abantaila handi bat da mota irekiko etengailuen aldean, hezetasun handiko eskualdeetan barneko distira jasaten dutenak.

Q2: Zein da gas-ihesaren tasa? Bere bizitzan zehar bete behar al dut?

A: Gure fabrikazio-prozesuak helio-ihesaren probak barne hartzen ditu urtean % 0,1 baino gutxiagoko isurketa-tasa ziurtatzeko. Funtzionamendu arruntean, ez da gasa bete behar 30 urtean. Presio baxuko alarma bat sartzen da abisu goiztiarreko aukerako funtzio gisa.

3.G.: Zigilatu trinkoa guztiz isolatuta dagoen RMU suaren aurkakoa da?

A: Bai. Depositua 2 mm-ko lodierako altzairu herdoilgaitzez egina dago, eta barne-arkuaren probak ziurtatzen du barne-matxura bat gertatuz gero, arkua gas beroak aurrealdera edo alboetara kanporatu gabe edukitzea. Suaren aurkako aplikazioetarako (adibidez, ospitaleak, datu-zentroak), suteen aurkako estaldura pasiboa ere eskaintzen dugu.

4.G.: RMU hau nire SCADA sistemarekin integra al dezaket?

A: Erabat. Compact RMU-k funtzionamendu-mekanismo motorizatuak, kontaktu osagarriak eta komunikazio-moduluak onartzen ditu (RS485, Modbus, IEC 61850 aukerakoa). Denbora errealeko posizioa, matxura eta presio egoera urrunetik kontrolatu daitezke.

Q5: Zein da zure arteko aldeaRMUeta airez isolatutako armairu tradizionalak?

A: Airearekin isolatutako armairu tradizionalek aldizkako garbiketa, distantzia handiak eta kondentsazioaren aurkako berogailua behar dituzte. Gure Compact Sealed Fully Insulated RMU eskakizun horiek guztiak ezabatzen ditu: aztarna txikiagoa, fidagarritasun handiagoa eta jabetza-kostu total txikiagoa 10-20 urtean.

Q6: 12 hilabeteko bermea eskaintzen al duzu?

E: Bai, bidalketa-datatik 12 hilabeteko berme estandarra eskaintzen dugu, 24 edo 36 hilabetera luzatzeko aukerarekin, ordaindutako zerbitzu-kontratu baten arabera. Berme-aldian, fabrikazio-akatsak doan konpondu edo ordezten dira.

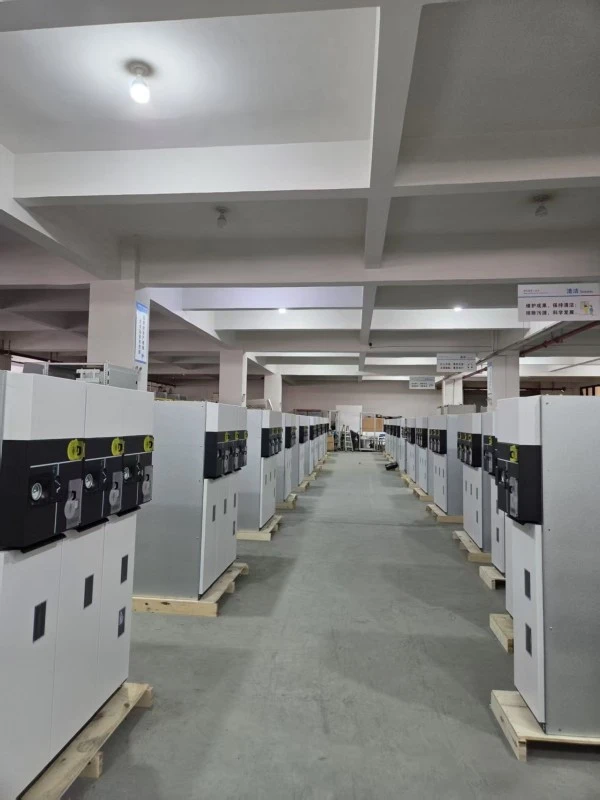

Ekoizpen Xehetasunak

Depositua eta zigilatzeko prozesua

Compact Sealed Fully Insulated RMU-ren depositua 2 mm-ko lodierako AISI 304 altzairu herdoilgaitzez egina dago, laser bidez soldatutakoa eta helio-ihesak probatuta. Zigilatzeak kautxu nitrilo hidrogenatuz (HNBR) egindako O-eraztun bikoitzak erabiltzen ditu, 30 urte baino gehiagoz elastikotasuna mantentzen baitu zahartu edo pitzatu gabe. Bushing guztiak epoxi fundituta daude txertatutako ezkutuekin, isurketa partziala ezabatzeko.

Isolamendua eta Arku Etenaldia

Karga-haustura etengailuak SF6 gasean funtzionatzen du 0,04-0,05 MPa-ko presio erlatiboan. Puffer motako arku itzaltzeko diseinuak 630A-ko karga-korrontearen etetea eta kableen karga-korronteak etetea / haustea bermatzen du. Hutseko etengailuen aukerako moduluak eskuragarri daude transformadoreen babeserako, korrontea mugatzeko fusibleekin integratuta "konbinazio" unitate bat osatzeko.

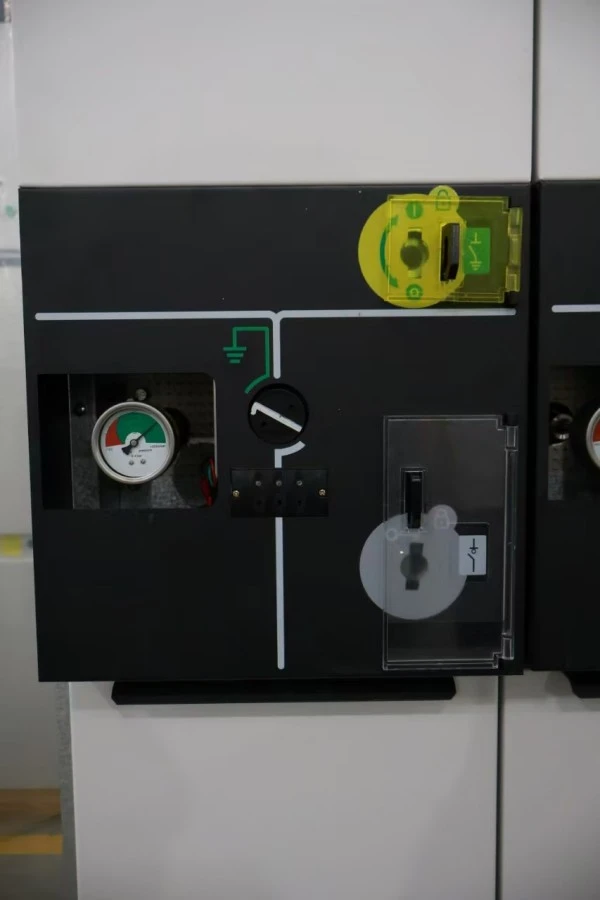

Eragiketa-mekanismoa

Hiru posizioko etengailua (itxita / irekia / lurrarekin) malguki lagundutako mekanismo mekaniko batek gidatzen du posizio adierazle argi batekin. Pieza mugikor guztiak deposituaren barruan zigilatzen dira, oxidazioa eta hauts metaketa ezabatuz. Aurrealdeko panelak blokeo mekanikoak ditu:

1. Lurraren etengailua ixtea karga etengailua itxita dagoenean

2. Kableen konpartimentuaren estalkia irekitzea lurra-etengailua irekita dagoenean

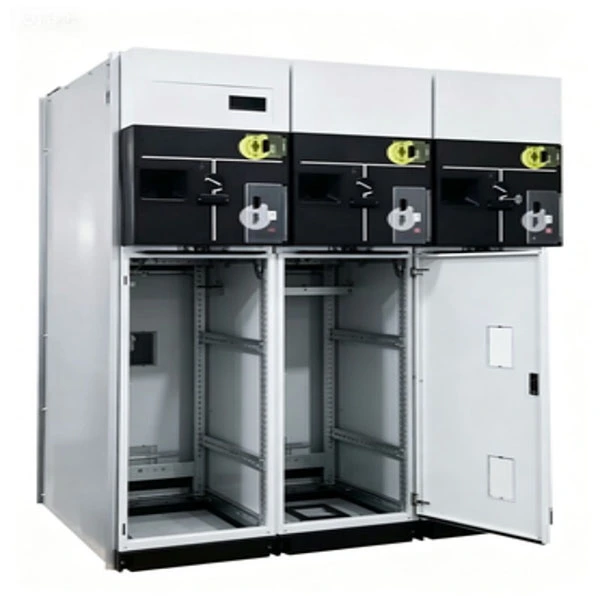

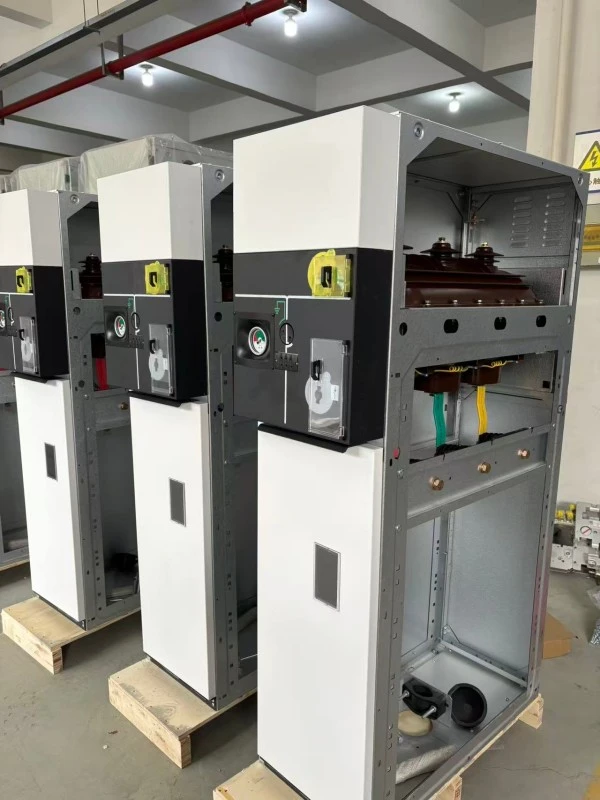

Kableen konexioa eta lurra

Kable konpartimentuak estres-kono euskarria duten kable bakar edo paraleloetarako diseinatuta daude. Kable-kutxa estandarrak bero-txikitzeko edo hotz-txikitzeko amaierak onartzen dituzte. Unitate guztietan zehar kobrezko lur-barra integratua igarotzen da, lurreratzeko puntu bikoitzekin segurtasuna betetzeko.

Kalitate eta Proben Bermea

Guztiz isolatuta dagoen RMU trinko bakoitzari ohiko probak egiten zaizkio bidali aurretik:

● Zirkuitu nagusiko erresistentzia neurtzea

● Potentzia-maiztasunari eusteko tentsioaren proba (42kV/1min 12kV-rako; 65kV/1min 24kV-rako)

● Tximista-bulkadaren proba (75kV-ko gailurra 12kV-rako; 125kV-ko gailurra 24kV-rako)

● Gas-ihesaren proba (helio masa-espektrometria)

● Funtzionamendu mekanikoko proba (200 ziklo)

● Deskarga partzialeko neurketa (<5pC)

● Barne-arkuaren egiaztapena (mota proba, hirugarrenen laborategiak egina)

● Produktu guztiek IEC 62271-200, GB 3906, GB/T 11022 eta GB/T 3804 arauak betetzen dituzte.

Paketatzea eta entrega

Enbalajea: egurrezko esportazio kaxak, kolpeen aurkako aparra eta hezetasun-hesiarekin. Unitate bakoitza banaka hutsean itxitako plastikoan bilduta dago lehortzeko poltsekin.

Osagarriak: Eragiketa-heldulekua, lurreratzeko kita, ordezko O-eraztunak, kable-orriak eta instalazio-eskuliburua.

Bidalketa: FOB Shanghai edo Ningbo. Bidalketa estandarra eskaera berresten denetik 25-35 egun. Aire salgaiak premiazko proiektuetarako eskuragarri.
