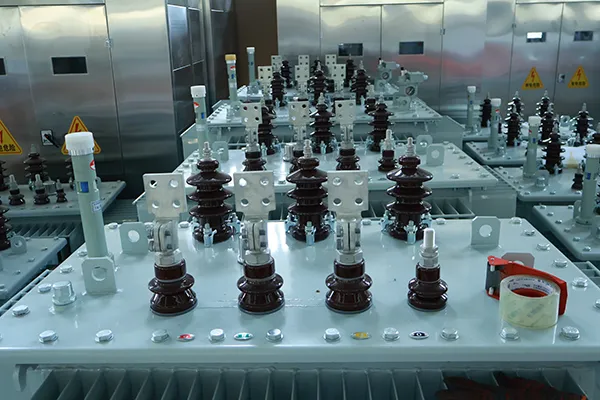

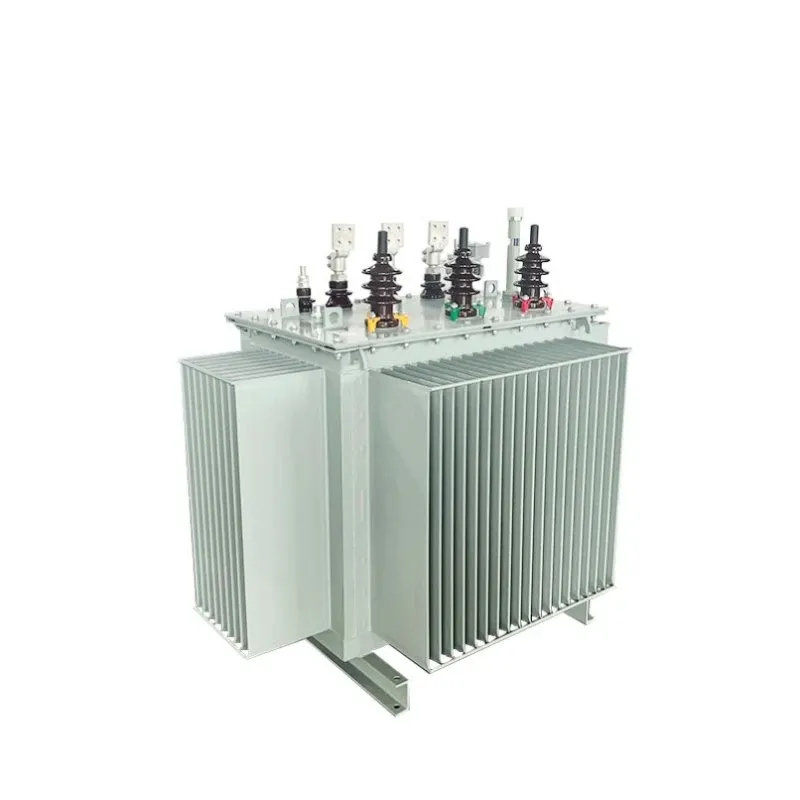

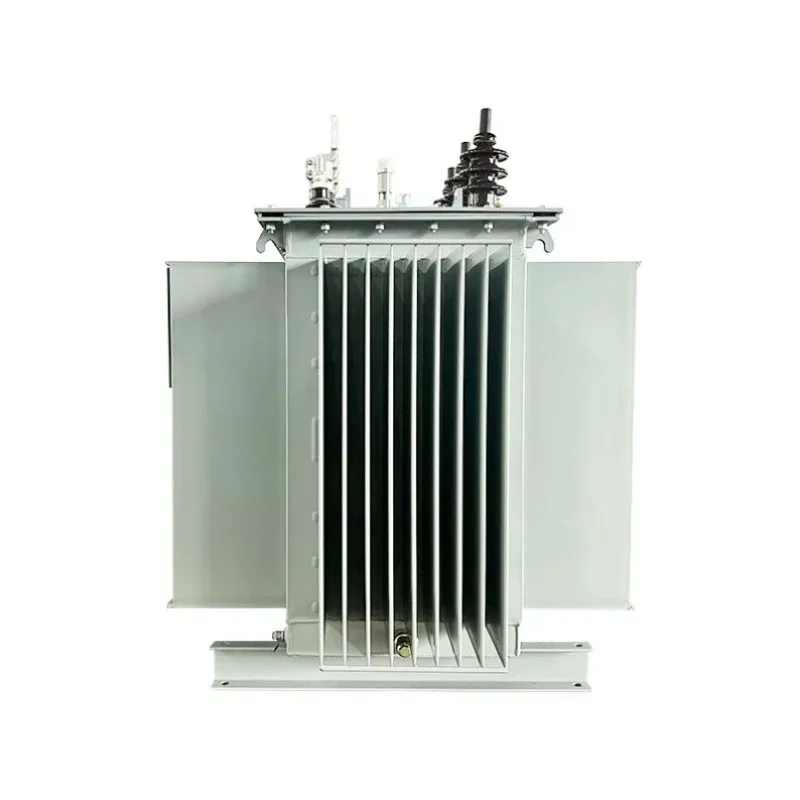

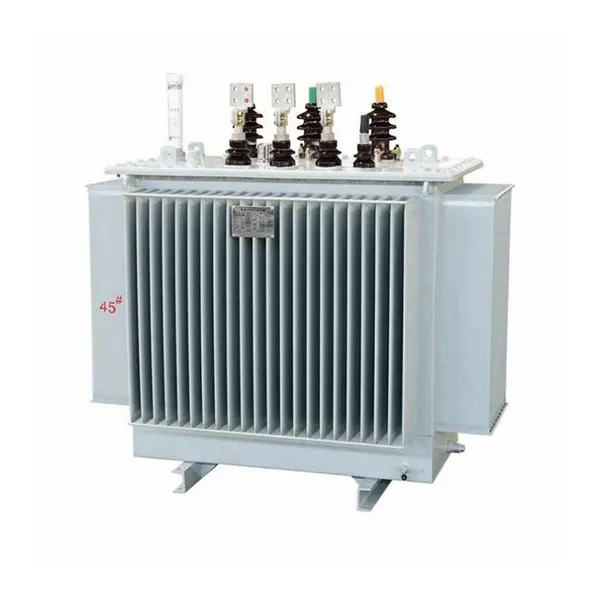

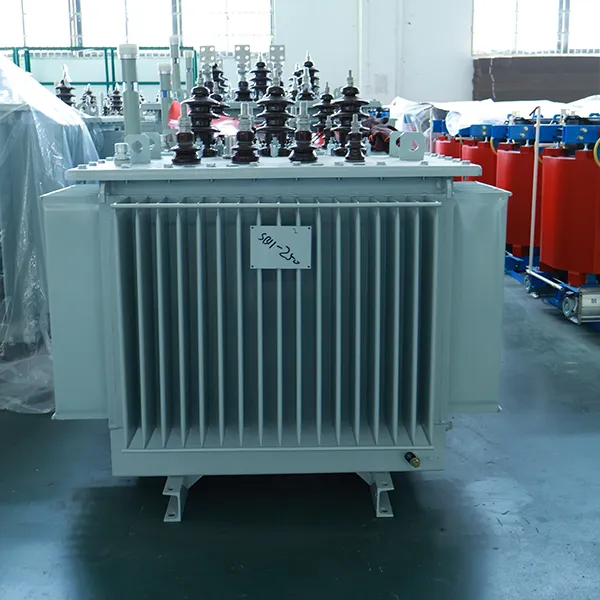

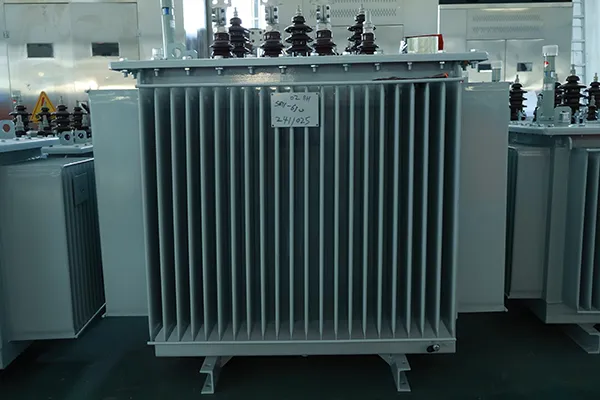

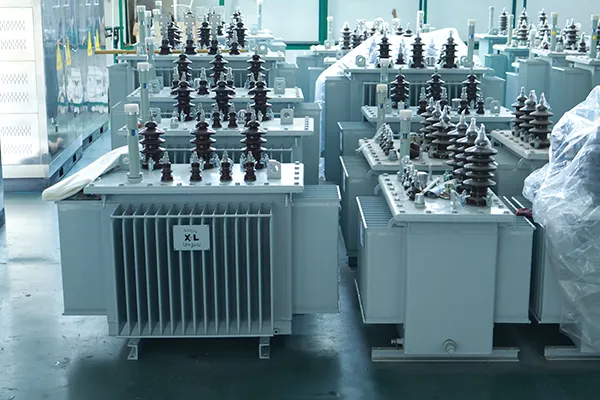

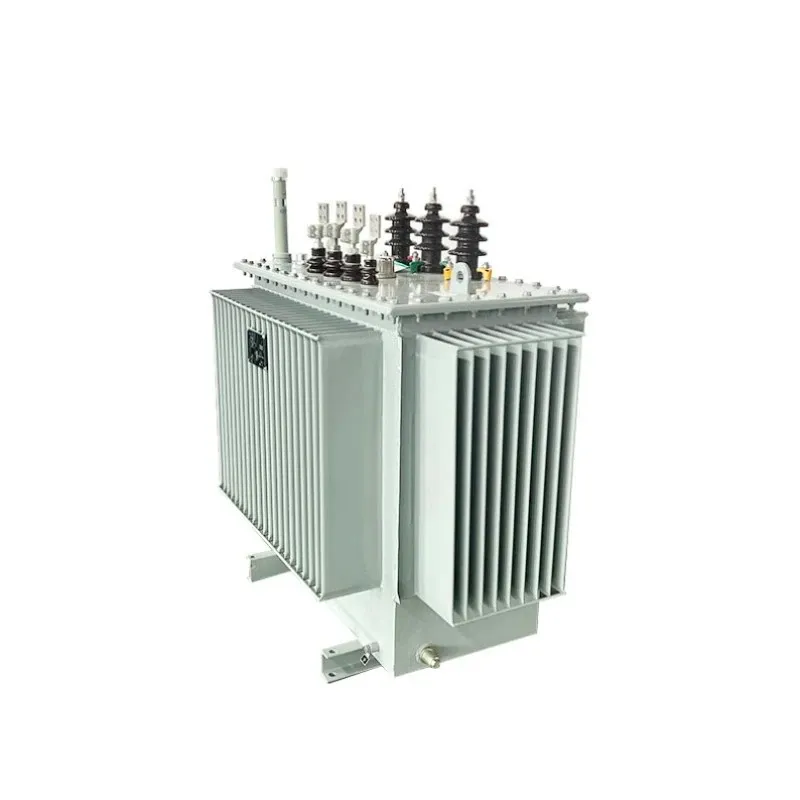

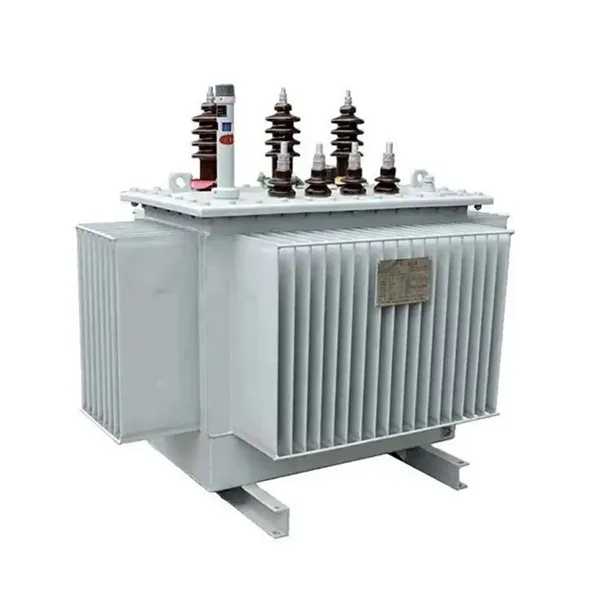

Maiztasun handiko olioz hoztutako Transformadore elektrikoa

Lugao Power-en maiztasun handiko olioz hoztutako Transformadore elektrikoa 1kHz eta 20kHz bitarteko maiztasunetan funtzionatzeko bereziki diseinatuta dago, PWM inbertsore modernoetarako, indukziozko berogailu ekipoetarako eta ibilgailu elektrikoen kargatzeko estazioetarako baldintza kritikoa. Maiztasun handiagoetan nukleo galerak jasaten dituzten 50/60 Hz-ko transformadore estandarrak ez bezala, gure unitateek aleazio amorfo aurreratuak edo aleetara zuzendutako siliziozko altzairu nukleoak erabiltzen dituzte olioan murgildutako hozte-sistema espezializatu batekin konbinatuta.

Diseinu honek maiztasun handiko funtzionamenduetan ohikoak diren "azalaren efektua" eta hurbiltasun efektuaren galerak modu eraginkorrean kudeatzen ditu. Olioak isolatzaile dielektriko bikaina izateaz gain, tentsio handiko jasateko gaitasuna eskaintzen du, baina nukleotik eta hariletatik beroa modu eraginkorrean xahutzen du. Honek aztarna trinkoa, potentzia-pisu erlazio handiagoa eta aparteko fidagarritasuna lortzen du ingurune baldintza gogorretan.

Produktuaren parametroak (zehaztapena)

Gure talde teknikoak zure eskakizun zehatzen arabera pertsonaliza dezake. Jarraian, maiztasun handiko olioz hoztutako transformadore elektrikoaren barruti estandarrak daude:

Produktuaren Ezaugarriak eta Aplikazioa (Galdera eta Erantzun formatua)

G: Zergatik aukeratu olio-hoztea aire-hoztearen ordez maiztasun handiko aplikazioetarako?

A: Maiztasun handiko funtzionamenduak "Azalaren Efektua" sortzen du, non korrontea eroalearen gainazalean dabilen, bero lokalizatu bizia sortuz. Aire hoztea sarritan ez da nahikoa diseinu trinkoetarako. Olioz hoztutako gure soluzioak harizketak dielektriko handiko fluido batez inguratzen ditu, beroa airea baino 10 aldiz eraginkorrago ateratzen duena. Honek puntu beroak saihesten ditu, isolamenduaren bizitza luzatzen du eta maiztasun handiko olioz hoztutako Transformadore elektrikoak %100eko funtzio-zikloaren funtzionamendua mantentzea ahalbidetzen du, baita 50 °C-ko giro-inguruneetan ere.

G: Nola konpontzen du Lugao Power-ek "kapazitate parasitoaren" arazoa maiztasun altuetan?

A: Hau mina puntu kritikoa da. Maiztasun altuak kapazitate parasitoa areagotzen du, EMI zarata eta gidariaren hutsegitea eraginez. Lugao Power Co., Ltd.-n, olio-murgiltzerako espezifikoa den DMD (Dacron Mylar Dacron) isolamendu-hesi batekin konbinatutako tartekatze-teknika espezializatu bat erabiltzen dugu. Honek kapazitate parasitoa gutxi gorabehera % 30 murrizten du geruza-zauriaren diseinu estandarrekin alderatuta, kommutazio-uhin garbiak bermatuz.

G: Zein industriatan erabiltzen da olioz hoztutako maiztasun handiko eredu espezifiko hau?

A: Maiztasun handiko olioz hoztutako Transformadore elektrikoa baldintza gogorretan nabarmentzen da.

1. Energia berriztagarriak: bihurgailu eolikoak eta eguzki fotovoltaiko inbertsoreak (sarearen isolamendua).

2. Itsasoa eta Itsaso sakona: ROVak eta ontziko potentzia (non gatz-ihintzak eta bibrazioak etengabeak diren).

3. EV karga: potentzia handiko taulaz kanpoko kargagailu azkarrak, oinatz trinkoak behar dituztenak.

4. Trenbideak: Abiadura handiko trenetarako elikadura-iturri osagarriak.

G: Zein da olioaren mantentze-lanak?

A: Gutxienekoa. Arkuaren ondorioz olioa degradatzen duten potentzia-transformadore estandarrak ez bezala, gure maiztasun handiko unitateek egoera egonkorreko fluxu txikiagoarekin funtzionatzen dute. Urtero gogortasun dielektrikoko proba bat egitea gomendatzen dugu, baina olioak normalean 10 urte baino gehiago irauten du, oxigenorik gabeko eraikuntza itxia dela eta.

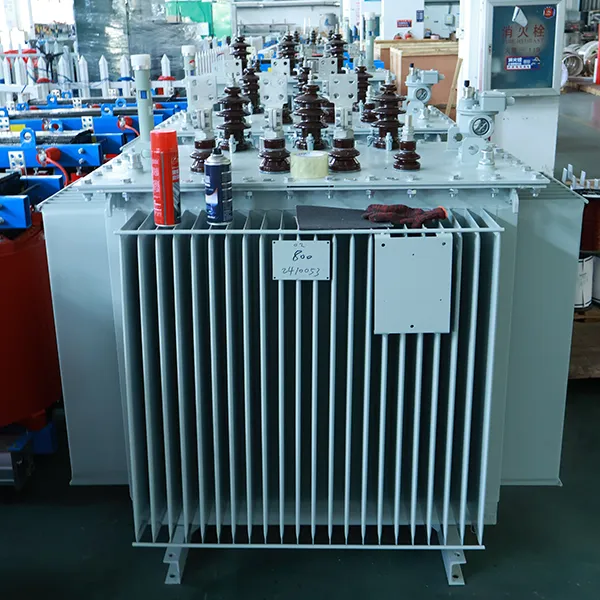

Ekoizpenaren xehetasunak eta kalitatea bermatzea

Core Fabrikazioa

ZDKH-75 abiadura handiko zirrizketaren lerroak erabiltzen ditugu siliziozko altzairuaren errebak < 0,02 mm direla ziurtatzeko. Maiztasun handiko olioz hoztutako Transformadore elektrikorako, zehaztasun hori ezinbestekoa da kommutazio-abiadura handietan korronte ertainen galerak murrizteko.

Haizea eta Muntaketa

Bobinketak CNC kontrolatutako makinetan ekoizten dira tentsio zehatza bermatzeko. Harilkatu ondoren, unitate bakoitza hutsean presioa inpregnatzeko (VPI) prozesu bat jasaten du olioa sartu aurretik. Honek zelulosa-isolamendutik hezetasun guztia kentzen du, funtzionamenduan hidrogenoaren gasa kanporatzea saihestuz.

"Lugao" Konparazio Abantaila

Zergatik aukeratu Lugao Power Co., Ltd.?

Ez gara fabrika bat bakarrik; irtenbide hornitzaile bat gara. Hornitzaile askok "tentsio handiko" edo "mota lehorra" unitateak eskaintzen dituzten arren, gutxik menperatzen dute maiztasun handiko olioz hoztutako Transformadore elektrikoaren diseinuaren fisika. Mota-probaren txosten osoak eskaintzen ditugu, zirkuitulaburrak eta bero-probak barne. Gure logistika taldeak ontzi profesionalak ziurtatzen ditu (ISO 6583 ziurtagiria duen egurra + xurgagailuak) mundu mailako itsasoko/aireko merkantzietarako.

Bezeroen Kontratazioen Ohiko galderak

Q1: Pertsonalizatu al dezakezu inpedantzia nire IGBT aldatzeko zirkuitua etortzeko?

A: Bai. Ihesaren induktantzia zehatz-mehatz doitzen dugu. Eman zure kommutazio-maiztasuna (adibidez, 16 kHz) eta topologia (zubi osoa/LLC), eta maiztasun handiko olioz hoztutako transformadore elektrikoa diseinatuko dugu bat etor dadin.

Q2: Zer da MOQ?

A: Pieza bat. Prototipoen garapena eta lote txikiko proiektu pilotuak onartzen ditugu ekoizpen masiboaren aurretik.

Q3: Nola saihesten duzu olio-ihesak garraioan?

A: Unitateak "lehorrak" (olioa bereizita) edo "beteak" bidaltzen ditugu zure hobespenaren arabera. Betez gero, depositua aire lehorrarekin presioa egiten dugu 12 orduz 0.03MPa-ra bidalketa baino lehen zero presio-jaitsiera egiaztatzeko.

4.G.: Laginak ematen al dituzu probak egiteko?

A: Erabat. Bezeroak gure eraginkortasun-neurriak egungo hornitzaileekin probatzera animatzen ditugu. Ziur gaude Maiztasun Handiko olioz hoztutako transformadore elektrikoak irudi termikoen probetan unitate estandarrak gaindituko dituela.

Transformadoreen diseinuak eta probak honako arau hauek bete beharko dituzte:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Potentzia transformadoreak》

GB/T6451-2015 《Olioan murgilduta dauden potentzia-Transformadoreen zehaztapenak eta baldintza teknikoak》

JB/T3837-2010 《Produktu transformatzaileetarako mota izendapenak biltzeko metodoa》

GB/T311.1-3.11-97 《Tentsio handiko transmisio eta transformazio ekipoetarako isolamenduaren koordinazio eta tentsio handiko probarako teknikak》

GB10237-88 《Potentzia-Transformadoreetarako Isolamendu Mailak eta Proba Dielektrikoak—Kanpoko Isolamenduaren Aire-Garaiak》

GB7595-87 《Transformadore-olioaren zerbitzurako kalitate-araua》

GB7328-87 《Transformadoreentzako soinu-mailaren neurketa》

GB7534-87 《Deskarga Partzialaren Neurketa》

GB/T15164-94 《Olioan murgilduta dauden potentzia transformadoreetarako kargatzeko gida》

DL/T586-95 《Ekipo elektrikoen erabiltzaileen fabrikazioa gainbegiratzeko gida teknikoa》

GB/T311.1-3.11-97 《Tentsio handiko transmisio eta transformazio ekipoetarako isolamenduaren koordinazio eta tentsio handiko probarako teknikak》

GB2536-1990 《Transformatzaileen olioa》

JB/T56011-92 《Olioan murgilduta dauden potentzia-transformadoreen produktuen kalitatearen sailkapena》

ZBK41005-89 《6-220KV Transformadoreen soinu maila》
