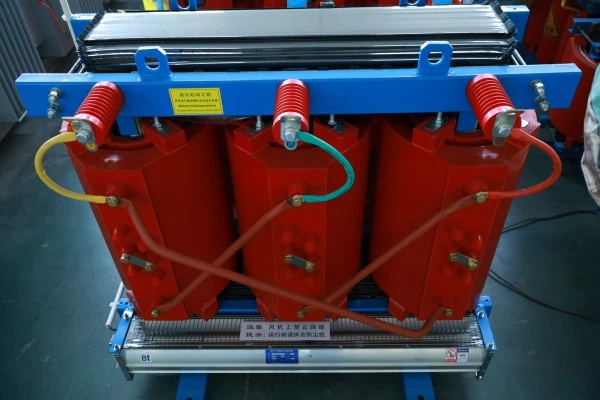

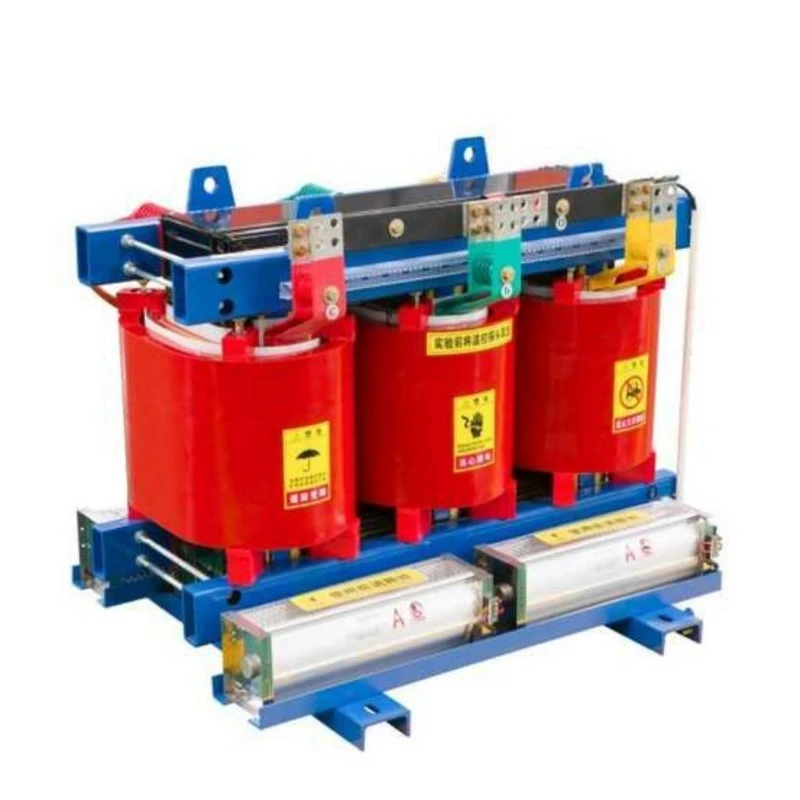

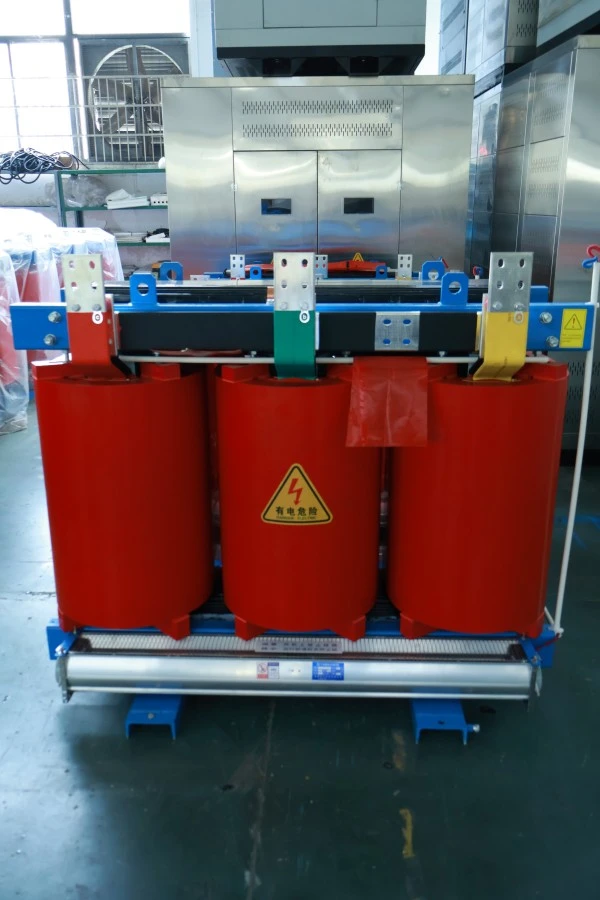

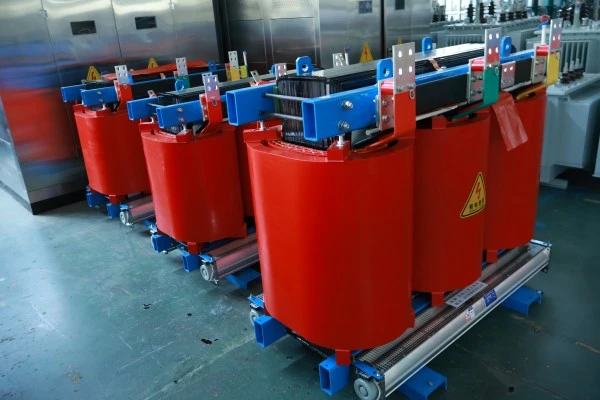

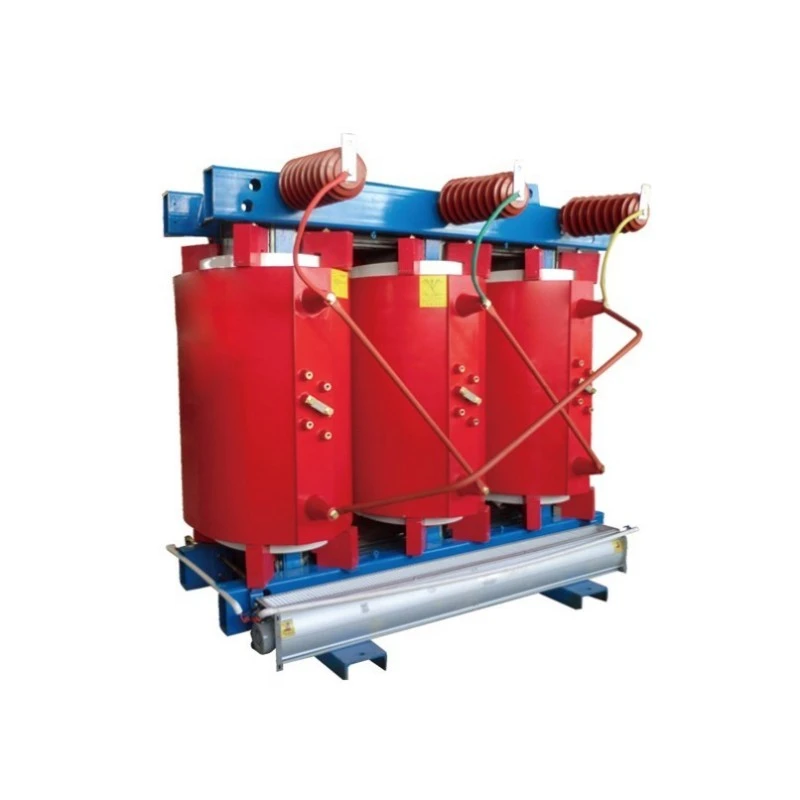

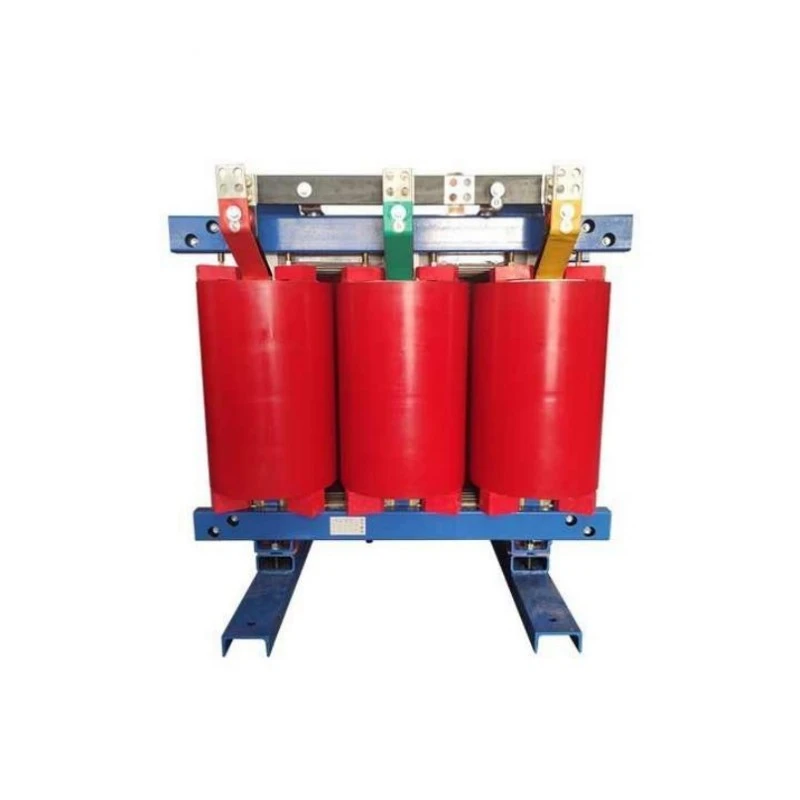

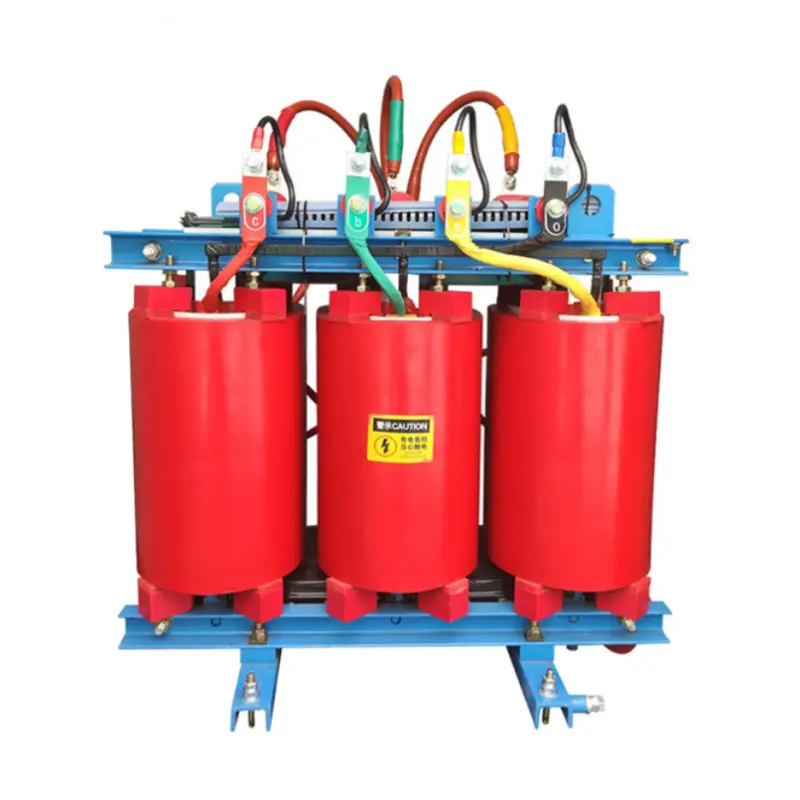

SCB13 Kobrezko harilketa lehorra motako potentzia-transformadorea

Zer da?

SCB13 seriea trifasiko bat da, erretxinaz galdatutako isolatua, kobrezko zaurialehorreko potentzia-transformadorea. Izendapenean, "SC" erretxina galdatua (epoxi erretxina hutsean igortzea) esan nahi du, "B"-ek paperezko harildurak adierazten ditu eta "13"-k errendimendu-maila adierazten du, hau da, bere galera-balioak GB 20052-2020 arau nazionalaren 1. mailako energia-eraginkortasunaren baldintzak betetzen ditu. Nukleoaren material eroalea purutasun handiko oxigenorik gabeko kobrea da, ez aluminioa edo kobrez estalitako aluminioa.

Zer egiten du?

1. Tentsio Bihurketa: Tentsio altua (10kV, 35kV) tentsio baxua (400V, 690V) bihurtzen du edo behar den moduan igotzen du, hainbat ekiporen tentsio-eskakizunak betez.

2. Potentzia-banaketa: Banaketa-sistema baten oinarrizko gailu gisa, segurtasunez hornitzen du energia hainbat kargari, hala nola industria-plantak, merkataritza-konplexuak, eraikin altuak eta parke eolikoak.

3. Elikatze-hornidura segurua: erretxin epoxi-erretxin solidoaren isolamendu solidoa dela eta, ez du oliorik botako edo su hartuko barneko akatsen kasuan ere, barneko instalazioetarako edo suteen segurtasun baldintza zorrotzak dituzten tokietarako bereziki egokia da.

4. Funtzionamendu isila: funtzionamendu-zarata olioan murgilduta dauden transformadore tradizionalek baino nabarmen txikiagoa da, eta egokia da egoitza-eremuetarako, ospitaleetarako, bulego-eraikinetarako eta zaratarekiko sentikorrak diren beste inguruneetarako.

Laburbilduz, SCB13 Copper Winding Dry Type Power Transformer energia-efizientzia handia, kobre osoa, zarata txikia eta suaren aurkako segurtasuna integratzen dituen energia-banaketa-nukleoko gailu modernoa da.

Produktuaren Abantailak

Lehorreko transformadore arruntekin alderatuta, produktu honek bost abantaila nagusi eskaintzen ditu:

Kobrezko haizeak, eroankortasun bikaina:Tentsio handiko eta baxuko harilkatu guztiak oxigenorik gabeko kobrezko hagaxka esmaltatuta laukizuzeneko kobrezko alanbre edo kobrezko papera erabiliz biribiltzen dira. Kobrearen erresistentzia (0,0172 Ω·mm²/m inguru) aluminioarena baino askoz txikiagoa da (0,0283 Ω·mm²/m inguru). Hori dela eta, ebakidura bereko kobrezko harilkatuek erresistentzia txikiagoa dute, bero-sorkuntza gutxiago eta potentzia bihurtzeko eraginkortasun handiagoa dute. Epe luzeko funtzionamenduarekin aurreztutako elektrizitatearen kostuak hasierako inbertsio-aldea askoz gainditzen du.

1. mailako energia-eraginkortasuna, Karbono Bikoitzeko Estrategia Nazionalarekin bat datorrena:SCB13 galera-maila 1. mailako energia-eraginkortasunaren estandar nazionalak betetzeko diseinatuta dago. Kargarik gabeko galerak SCB12 baino % 10 inguru txikiagoak dira eta karga galerak % 5 baino gehiago txikiagoak dira. Urtean 8.000 orduz funtzionatzen duen 1000 kVA-ko transformadore baterako, honek urtero 10.000 yuan baino gehiago aurrezten ditu elektrizitate-kostuetan, 3-5 urteko epean transformadore estandarrekin alderatuta prezio aldea berreskuratuz.

Epoxi erretxina hutsean galdaketa, isolamendu fidagarria:Harilak hustupean inportatutako Huntsman (edo kalitate baliokidea) epoxi erretxinarekin bota eta sendatzen dira, aire-burbuilak erabat ezabatuz. Ondutako isolamendu-geruzak erresistentzia mekaniko handia, shock termikoaren erresistentzia, pitzadura erresistentzia eta hezetasun/zikinkeria babesa ditu. Deskarga partziala 5pC-tik behera kontrolatzen da, estandar nazionalak baino askoz handiagoak.

Gainkarga-gaitasun handia, karga aldakorretara egokitzen da:Hozte naturalean, epe luzera funtziona dezake %10eko gainkargarekin; behartutako aire hoztearekin (haizagailuak instalatuta), irteera-ahalmena balio nominalaren % 120 baino gehiago igo daiteke. Sasoiko karga-gailuretarako (adibidez, udako aire girotuaren erabilera), ez da berehalako edukiera handitu behar.

Hezetasunarekiko eta kutsadura-erresistenteak, ingurumen-egokitzapen sendoa:Epoxi erretxina galdatutako harilkatzeko gainazala leuna, trinkoa eta ez-higroskopikoa da. Nahiz eta %100eko hezetasun erlatiboko inguruneetan itzali, zuzenean karga osoarekin abia daiteke aurrez berotu gabe. Bereziki egokia ingurune hezeetarako edo korrosiboetarako, hala nola lurpeko banaketa geletarako, kostaldeko gatz-ihinztadura handiko guneetarako eta kimiko lantegietarako.

Produktuaren Ezaugarriak

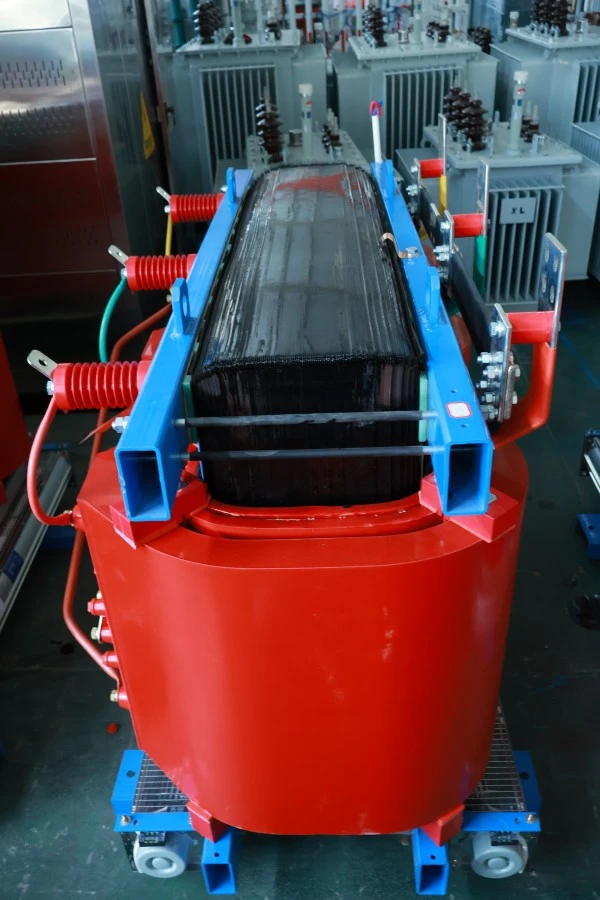

Nukleoaren egitura: 45°-ko erabateko inglete-lap-lapzio-teknologia erabiltzen du, nukleo-adarrak eta uztarriekin sendotasun handiko tirante edo plaken bidez lotuta. Iragazkortasun handiko aleetara zuzendutako silizio-altzairua (B30R090 edo maila handiagoa) aplikatzeak histeresia eta korronte ertainen galerak minimizatzen ditu.

Behe Tentsioko harilkatzeak: kobrezko paperarekin zaurituta, muturretan finkatuta erretxinaren amaierako eraztunekin. Kobrezko paperaren zabalera harilaren altuera berdina da, axial amper-bira banaketa uniformea ​​eta zirkuitu laburreko indar elektromagnetikoekiko erresistentzia oso handia eskaintzen duena. Geruzaren isolamenduak aurrez inpregnatutako DMD materiala erabiltzen du.

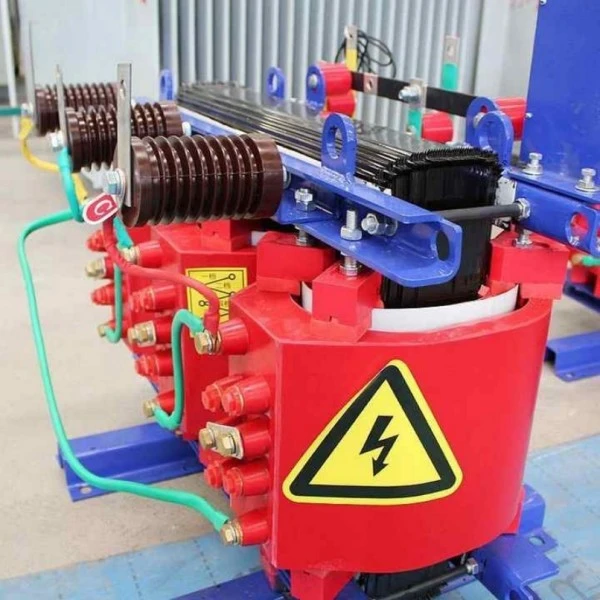

Tentsio Handiko Harilak: geruzadun segmentuetan zauritzen dira H Klaseko kobrezko alanbre laukizuzen esmaltatua erabiliz, geruza bakoitzaren artean erretxina botata, beira-zuntzez indartutako epoxi-erretxinaren isolamendu sendo bat osatuz. Harilaren erditik ateratzen dira txorrotak, bultzada-tentsioaren banaketa hobetzeko.

Tenperatura kontrolatzeko eta babesteko sistema: faseko harilkatu bakoitzak PT100 platinozko RTD-ak aurrez txertatuak ditu denbora errealeko puntu beroen tenperatura kontrolatzeko. Dakarten tenperatura kontrolagailu adimendunaren ezaugarriak: bobina digitalaren tenperaturaren bistaratzea, gain-tenperaturaren alarma (puntu erregulagarria), gain-tenperaturaren irteera-irteera eta haizagailuaren abiarazte/gelditze automatikoa (behartutako airea hoztea instalatuta badago).

Itxitura-aukerak: IP20 (objektu solidoak), IP23 (ur tanta bertikala) edo IP40 (partikula txikiak) babes-mailako itxiturak, altzairu herdoilgaitzez, aluminiozko aleazioz edo hautsez estalitako altzairu hotzean egindakoak. Itxiturak aireztapen irekidurak eta ateen sarrailak elkarri lotuta dituzte.

Konexioa eta instalazioa: tentsio handiko aldeak silikonazko kautxua guztiz blindatua/isolamendu osoa erabiltzen du kable terminalak edo ohiko terminalak; tentsio baxuko aldean estainuz estalitako kobre-barrak erabiltzen ditu. Transformadorearen behealdea kanal altzairuzko oinarri eta arrabolez hornituta dago, erraz kokatzeko eta mugitzeko.

Produktuen Aplikazioa

SCB13 Copper Winding Dry Type Power Transformer aproposa da hurrengo eszenatokietarako:

Altuera handiko eraikinak eta merkataritza-zentroak: sotoan edo ekipamenduen solairuan banatzeko geletan instalatuta daude, igogailu elikagarriak, HVAC, argiztapena eta suteen aurkako sistemetan. Bere ezaugarri ez-sukoiak eraikinen suteen arauak betetzen ditu eta zarata txikiak ez ditu goiko solairuko bizilagunak molestatzen.

Industria eta Meatzaritzako Enpresak: Energia banatzeko sistemak automobilgintzako lantegietan, osagai elektronikoen lantegietan eta doitasun mekanizatuko tailerretan. Kobre osoko harilkatuek motorra maiz abiarazte/gelditzeagatik korronte igoerak jasaten dituzte, tentsio-egonkortasun ona eskainiz.

Energia Berriztagarriak : FV zentral banatuetarako sare-konexioa, parke eolikoetarako potentzia-transformadore osagarriak, energia biltegiratzeko sistemetarako isolamendu-transformadoreak. Energia-eraginkortasun handiak potentzia bihurtzeko galerak murrizten ditu.

Garraio Azpiegitura: Metro-geltokietarako geltoki-zerbitzuko transformadoreak, abiadura handiko trenbide-seinaleen eraikinetarako elikadura-hornidurak, aireportuko terminalen elektrizitatea banatzeko zentroak, portu-bazterreko energia-sistemak. Hezetasunaren erresistentziak eta zirkuitu laburrak jasateko gaitasunak trenbideen garraioaren fidagarritasun handiko eskakizunak betetzen ditu.

Datu-zentroak eta komunikazio-oinarri-estazioak: zerbitzariei, etengailuei eta UPS sistemei energia garbia eta egonkorra ematea. Funtzionamendu isilak (normalean 55 dB-tik behera) ez du datu-zentroko langileak molestatzen.

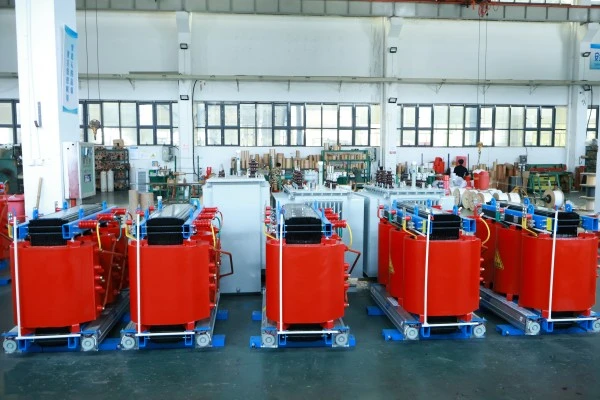

Ekoizpen Xehetasunak

Behe-tentsioko kobrezko papera hariztatzeko prozesua

Tentsio baxuko harilkatzeak zabalera osoko kobrezko papera erabiliz biribiltzen dira papera harilkatzeko makina espezializatuetan. Kobrezko paperaren ertzak biribildu egiten dira koroaren deskarga saihesteko. Buelta bakoitzean, DMD aurrez inpregnatutako isolamendu-papera automatikoki jartzen da geruzen artean, eta lineako tentsioaren kontrolak kobrezko papera ondo zailduta dagoela bermatzen du. Bobinketa amaitu ondoren, multzo osoa molde batean jartzen da epoxi erretxina hutsean galdaketa egiteko, hutsunerik gabeko egitura monolitiko bat osatuz. Prozesu honek tentsio baxuko harilkien zirkuitulaburrak jasan ditzaketen gaitasuna % 30 baino gehiago hobetzen du alanbrezko egiturekin alderatuta.

Goi Tentsioko Segmentuzko Geruza Harilkatzea

Tentsio handiko harilkiak 4-6 segmentutan banatzen dira (krepe), segmentu bakoitza 2-4 geruzatan banatuta. Segmentuen arteko hodiek (edo aire-kanalak) beroaren xahupena hobetzen dute, geruzak geruzen arteko tentsioa murrizten duen bitartean. Tapsak segmentu zehatzen bira zehatzetatik hartzen dira eta kolore ezberdineko kableekin markatuta daude. Konexio guztiek argon arku bidezko soldadura edo presio hotzeko soldadura erabiltzen dute kontaktu-erresistentzia minimoa bermatzeko.

Core Zarata Murrizteko Tratamendua

Nukleoa laminazioa amaitu ondoren, nukleo osoa hutsean presioaz bustitzen da zarata murrizten duen berniz isolatzaile batez bustitzen da, siliziozko altzairuzko xaflen eta xaflen eta atxikipen piezen arteko mikrobibrazioak motelduz. Tenperatura altuko silikonazko gomazko kuxinak nukleoaren eta harilkatuen artean eta harilkatuen eta finkatzeko piezen artean jartzen dira. Tratamendu hauekin, kargarik gabeko zarata 55 dB-tik behera mantendu daiteke (315 kVA-rako eta beherago), etxeko hozkailu baten zurrumurruaren parekoa.

Fabrikako Proba Integralak

SCB13 Kobrezko Harilketa Lehorreko Potentzia Transformadore bakoitzak honako proba hauek egiten ditu fabrikatik irten aurretik: harilaren erresistentzia neurtzea; tentsio-erlazioaren neurketa eta talde bektorialaren egiaztapena; zirkuitulaburra inpedantzia eta karga-galeren neurketa; kargarik gabeko korrontea eta kargarik gabeko galeraren neurketa; isolamendu-erresistentzia eta xahutze dielektrikoaren faktorearen neurketa; aplikatutako tentsio-jasateko proba; induzitutako tentsio-jasateko proba; isurketa partzialeko neurketa. Proba datuak automatikoki erregistratzen dira eta bidalketarekin batera fabrikako proba-txostena ematen da.

Produktuaren parametroa (zehaztapena)

Ontziak eta salmenta ostekoa

Enbalatzeko metodoa

1. Transformadorearen gorputza PE film iragazgaitzarekin bilduta, babes-betegarri leunez estalita dauden eremu kritikoak.

2. Esportazio-mailako egur kontratxapatuen kaxa sendoetan bilduta, eskorga manipulatzeko paleten hondoekin.

3. Poliuretano hedatuarekin edo abaraska kartoiarekin betetako kutxen barrualdea garraioaren bibrazioen kalteak saihesteko.

4. Marka garbiak kanpoaldean: grabitate-zentroa, altxatze-puntuak, hezetasun-kontrakoak, ez irauli.

Salmenta Osteko Zerbitzua

1. Doako Berme Epea: 12 hilabete bidalketa-datatik aurrera.

2. Berme-aldian diseinu, material edo fabrikazio akatsek eragindako edozein hutsegite gure enpresak doan konpondu edo ordezkatuko du (arrazoizko garraio-kostuak barne).
