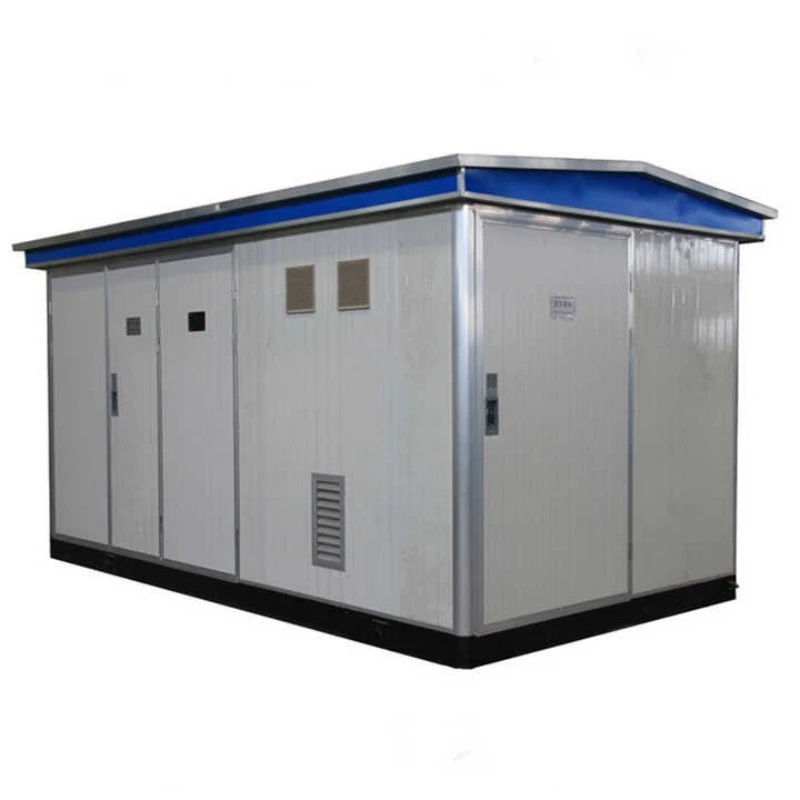

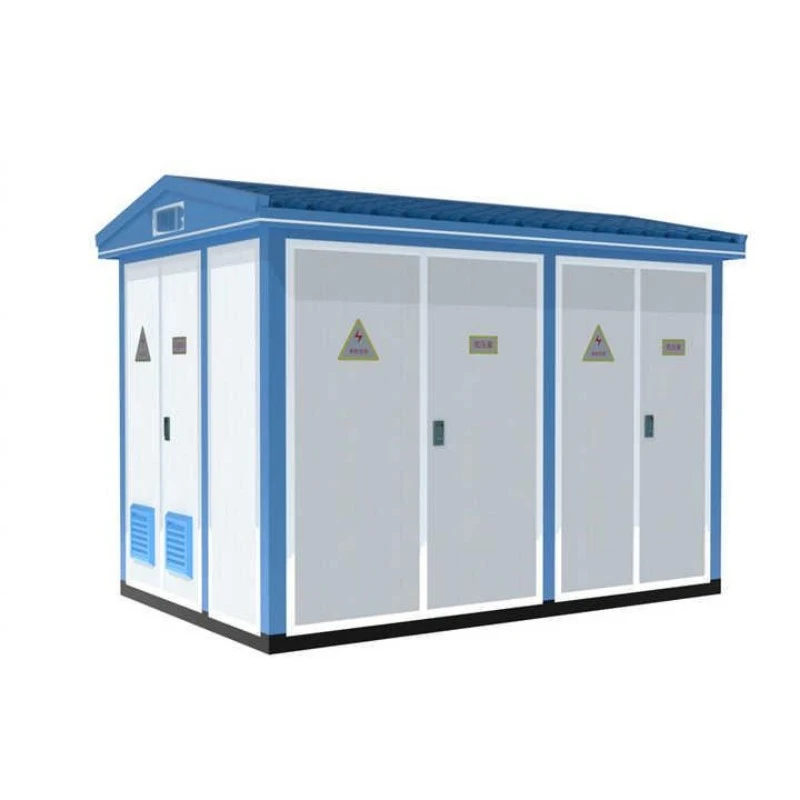

Aurrez instalatutako Europako Mota Transformadorearen Azpiestazio Adimenduna

Aurrez instalatutako Europako motako transformazio-azpiestazio adimenduna fabrikan muntatutako potentzia banatzeko unitate trinkoa da, etatentsio ertaineko kommutagailuak, behe-tentsioko banaketa-panel bat eta olioan murgildutako edo lehorreko transformadore bat etxebizitza itxi bakar batean. Ingeniaritza zibileko azpiestazio tradizionalek ez bezala, Europako estiloko unitate hau aurrefabrikatua, probatua eta instalatzeko prest dagoen sistema gisa entregatzen da.

Zer egiten du?

Tentsio ertaineko elektrizitatea (normalean 6kV-35kV) tentsio baxuko mailetara (400V-690V) murrizten du, bizitegi-komunitateetara, merkataritza-eraikinetara, lantegietara eta energia berriztagarrietarako plantetara seguru banatzeko. Aurrez instalatutako europar motako transformazio-azpiestazio adimendunak kargaren, tenperaturaren eta potentziaren kalitatearen monitorizazio adimentsua ere onartzen du, urruneko matxuren diagnostikoa eta alarma funtzioak ahalbidetuz. Horrek aukera aproposa da sare adimendunetarako eta arretarik gabeko azpiestazioetarako.

Produktuaren Abantailak

1. Jarraipen adimenduna eta urrutiko kontrola

Aurrez instalatutako Europako motako transformazio-azpiestazio adimendunak tentsio, korronte, potentzia-faktore eta olio-tenperaturari buruzko denbora errealeko datuak biltzen dituen terminal-unitate adimendun (ITU) aukerako batekin dator. Datuak 4G, Ethernet edo zuntz optikoaren bidez transmititu daitezke kontrol-gela zentral batera, tokiko ikuskapen-kostuak murriztuz.

2. Aztarna trinkoa eta hedapen azkarra

Lantegian aurrez muntatuta dagoenez, aurrez instalatutako Europako motako transformazio-azpiestazio Smart-ek oinarri soil bat besterik ez du behar in situ. Instalazioak 1-2 egun behar ditu asteak beharrean, eta obra zibilean eta lurzoruaren okupazioan % 60 arte aurreztuko da.

3. Fidagarritasun handia Baldintza gogorretan

Itxituraren eta barruan olioz murgildutako edo epoxi-erretxinako transformadoreentzako IP54 (edo handiagoa) babes-maila duen azpiestazio honek hautsari, euriari, gatz-lainoari eta -25 °C-tik +40 °C-ko muturreko tenperaturari aurre egiten die, basamortu, kostaldeko eremu edo altuera handiko eskualdeetan etengabeko funtzionamendua bermatuz.

4. Energia-eraginkortasuna eta galera txikia

S11 edo S13 serieko galera baxuko transformadoreez hornituta, aurrez instalatutako europar motako transformazio-azpiestazio adimendunak kargarik gabeko galerak %30eraino murrizten ditu ohiko unitateekin alderatuta, eta 20 urteko bizitzan zehar elektrizitate-fakturak eta karbono-isuriak zuzenean murrizten ditu.

5. Erabat pertsonalizagarria

Konfigurazio malguak eskaintzen ditugu: kobrezko edo aluminiozko harilkiak, kargako txorro-aldagailuak, potentzia-faktorea zuzentzeko automatikoa (APFC) eta tentsio-motagailuak. Villa-eremu baterako 200 kVA-ko unitate bat behar duzun ala ez, edo 2500 kVA-ko unitate bat industrialde baterako, neurrira molda dezakegu irtenbidea.

Produktuen Ezaugarri

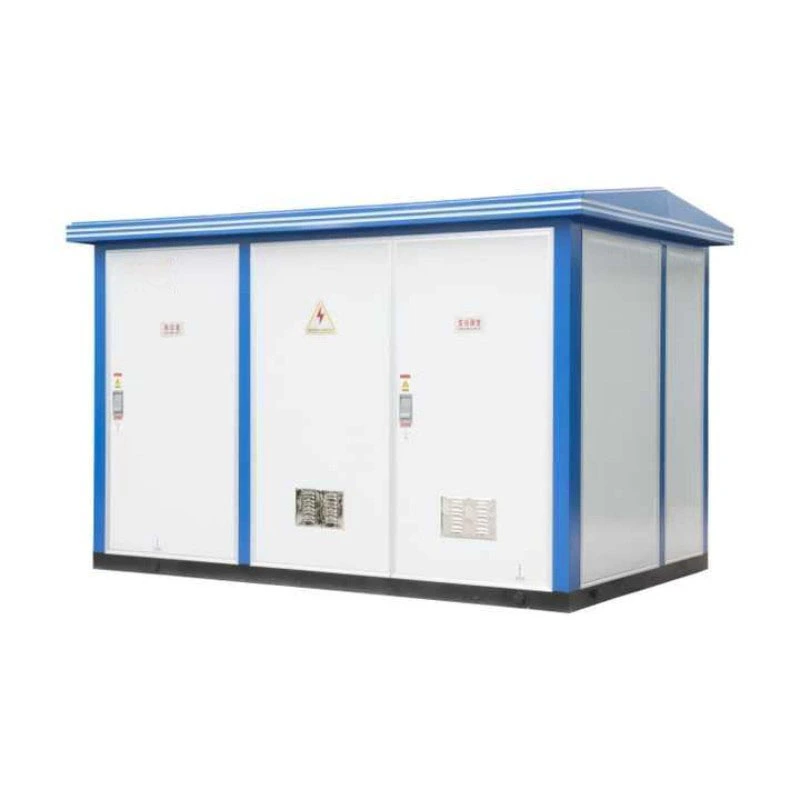

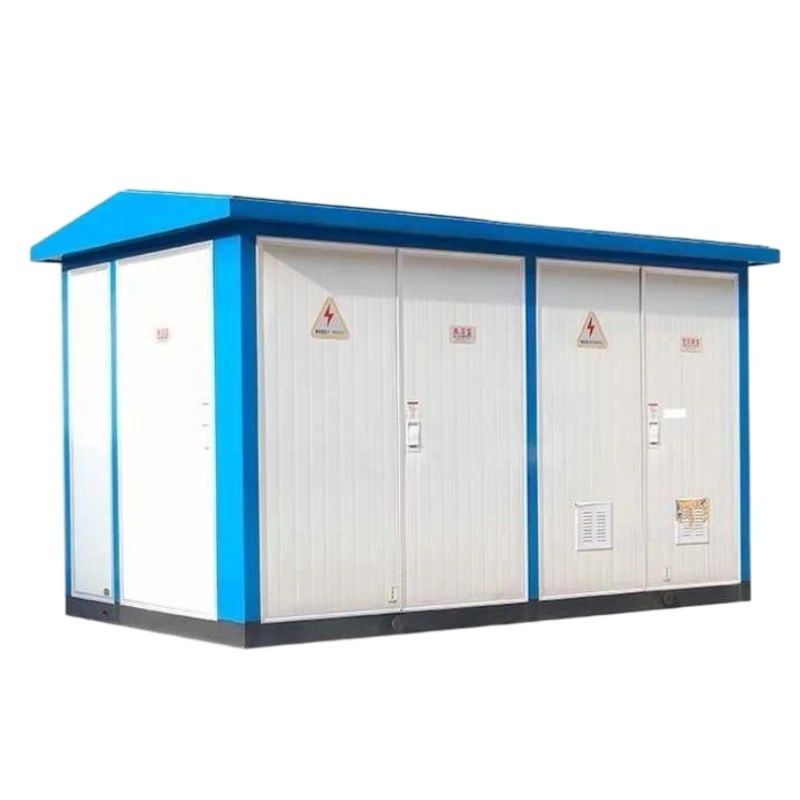

Etxebizitza guztiz itxia eta eguraldiarekiko erresistentea --- Altzairu galbanizatuz edo aluminiozko aleazioz egina, korrosioaren aurkako pinturaz estalita, kanpoko instalazioetarako egokia.

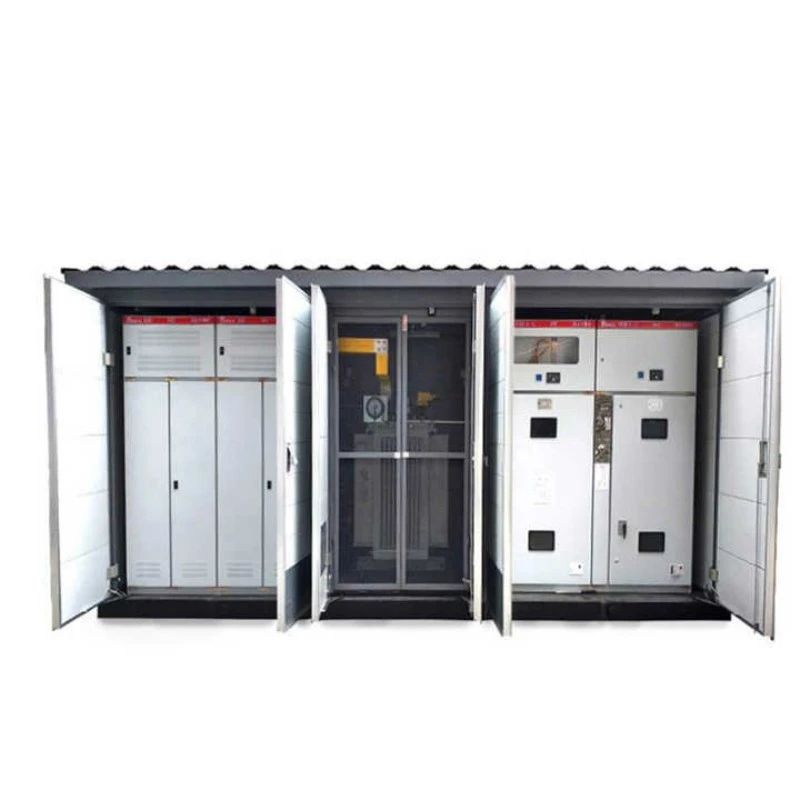

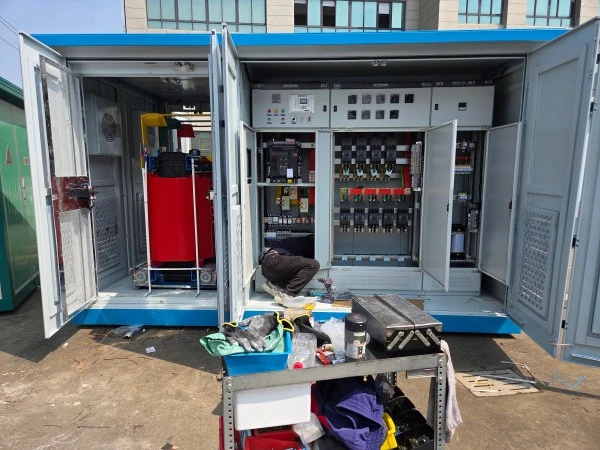

Barne-diseinu modularra --- HV konmutagailuetarako, transformadoreetarako eta LV banaketarako konpartimentu bereiziak, blokeo mekanikoekin, operadorearen segurtasuna bermatzeko.

Hozte-sistema adimenduna --- Tenperatura kontrolatutako haizagailuak lehorreko transformadoreetarako edo olioan murgilduta dauden unitateetarako erradiadore-panel korrugatuak, automatikoki aktibatzen dira tenperaturak ezarritako puntua gainditzen duenean.

Arku-distira eta gainkargaren babesa --- SF6 edo hutseko etengailuekin, etengailu fusibleekin eta gainkarga babesteko gailuekin (SPD) hornituta dago IEC 62271-202 arauak betetzeko.

Erabiltzaileentzako interfazea ---Tokiko ukipen-pantailako pantailak (aukerakoa) denbora errealeko datuak eta akatsen erregistroak erakusten ditu, eta urruneko sarbidea telefonoaren aplikazioaren bidez mantentze-lanetako langileentzat eskuragarri dago.

Zarata gutxiko funtzionamendua --- Soinu maila ≤55dB(A) egoitza-aplikazioetarako, bibrazioak moteltzeko euskarriekin eta isolamendu akustikoko panelekin lortutakoa.

Lapurreta eta segurtasunaren aurkako diseinua---Erresistentzia handiko sarrailak, ate-sentsoreak eta CCTV aukerako integrazioak aurrez instalatutako Europar motako transformazio-azpiestazio adimenduna urruneko eta arretarik gabeko guneetarako egokia bihurtzen dute.

Produktuen Aplikazioa

Aurrez instalatutako Europako motako transformazio-azpiestazio adimenduna oso erabilia da:

Hiri Potentziaren Banaketa

Egoitza-konplexuak, merkataritza-guneak, hotelak eta ospitaleak non espazioa mugatua eta suteen segurtasuna funtsezkoa den.

Lurpeko aparkalekuek edo teilatupeko instalazioek bere diseinu trinko eta trinkoari etekina ateratzen diote.

Energia Berriztagarrien Proiektuak

Eguzki-parkeek eta lurreko parke eolikoek hedapen azkarra eta eguraldiarekiko erresistentzia behar dute. Azpiestazio hau ezin hobeto integratzen da PV inbertsoreekin eta aerosorgailuen bihurgailuekin.

Azpiegitura eta ekipamendu publikoak

Aireportuak, metro geltokiak, tunelak eta zubiak fidagarritasun handian eta urruneko monitorizazioan oinarritzen dira etenik gabeko argiztapena eta aireztapena bermatzeko.

Industria eta Meatzaritza Guneak

Lantegiek, lantegi kimikoek eta meategiek aurrez instalatutako Europako motako transformazio-azpiestazioa erabiltzen dute sareko matxurak isolatzeko eta makineria sentikorra babesteko.

Aldi baterako eta larrialdiko boterea

Eraikuntza-guneek, hondamendien sorospen-eremuek eta kanpoko ekitaldiek plug-and-play izaerari eta lekualdatze errazari etekina ateratzen diote.

Ekoizpen Xehetasunak

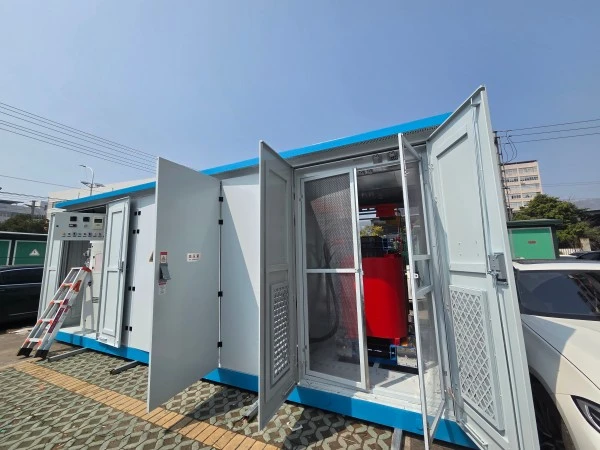

Etxebizitza eta Diseinu Mekanikoa

Aurrez instalatutako Smart Europar motako azpiestazio transformatzailearen kanpoko itxitura laser bidez ebaki, tolestuta eta soldatutako altzairuzko plakak erabiliz fabrikatzen da. Soldaduraren ondoren, karkasa osoari granailadura egiten zaio eskala kentzeko, eta, ondoren, 80µm-ko gutxieneko lodiera duen hauts elektrostatikoa estaltzen da. Honek C5-M korrosioarekiko erresistentzia ematen du (ISO 12944) kostaldeko edo industria-inguruneetarako.

Ateak poliuretanozko junturak, konpresio-txisketak eta desmuntagarriak diren bisagrak dituzte. Teilatu inklinatu batek ura pilatzea eragozten du, eta oinarrizko kanalen artean eskorga-poltsikoak eta altxagailuak erraz garraiatzeko.

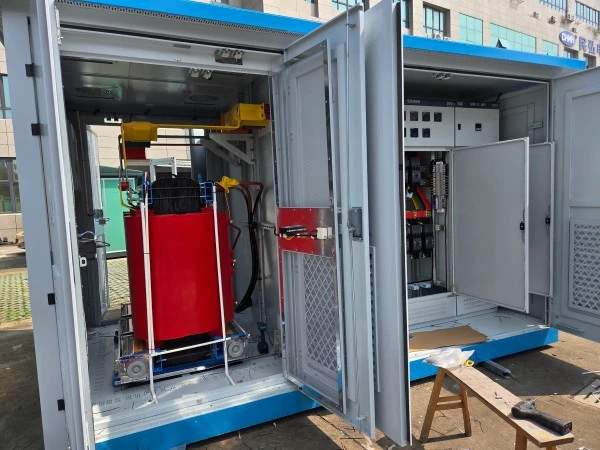

Transformadorearen nukleoa eta harizketak

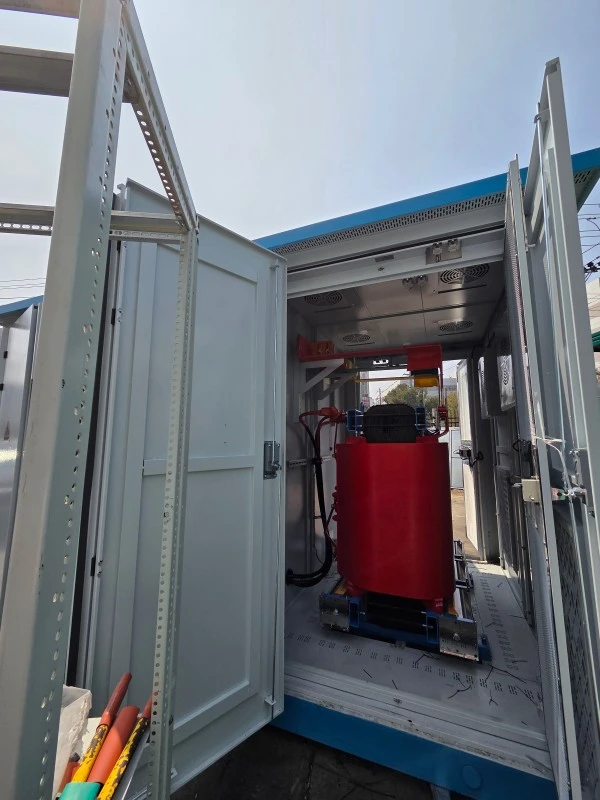

Iragazkortasun handiko ale hotzean ijetzitako siliziozko altzairua erabiltzen dugu (0,23 mm edo 0,27 mm) urrats-erregimenekin kargarik gabeko korrontea murrizteko. Harilak oxigenorik gabeko kobrez edo aluminiozko paperez (tentsio baxurako) eta kobrezko alanbre biribilarekin (tentsio alturako). Lehorreko bertsioetarako, H klaseko epoxi erretxina hutsean botatzen da hutsuneak kentzeko eta deskarga partziala <10pC lortzeko. Olioan murgilduta dauden bertsioetarako, olio minerala edo ester naturala erabiltzen dugu depositu korrugatu batekin olioaren hedapena xurgatzeko.

Konmutagailuak eta busbarrak

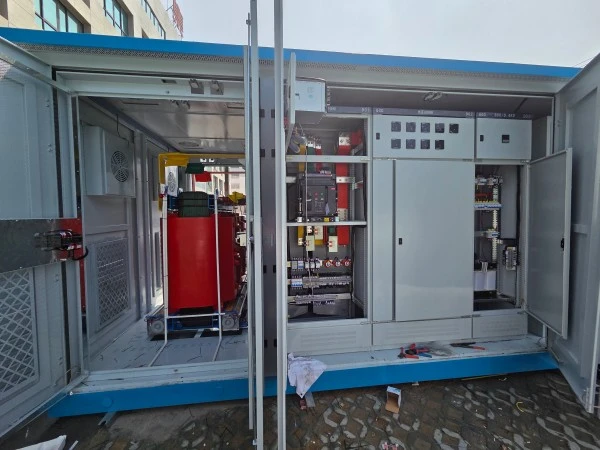

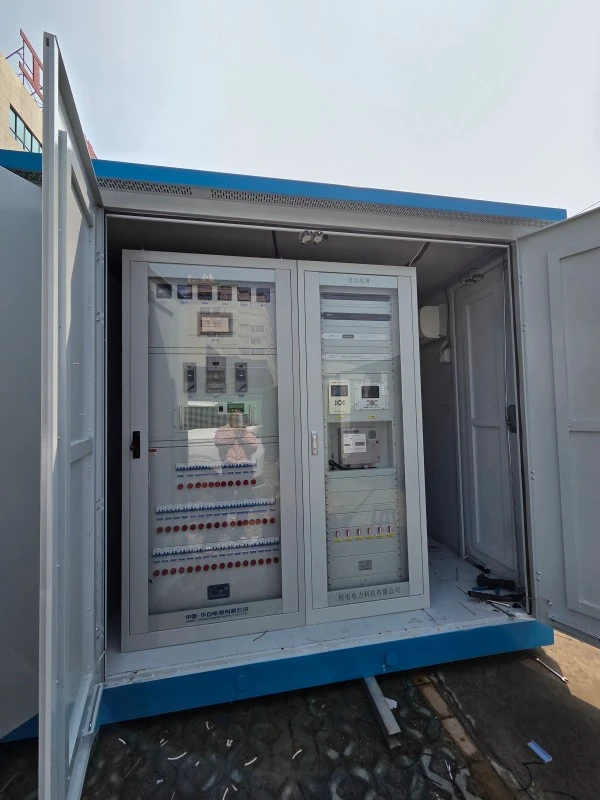

Aurrez instalatutako Smart Europar motako transformazio-azpiestazioaren barruan, HV konpartimentuak karga-etengailu edo etengailu bat (SF6 edo hutseko motakoa) eten-kontaktu ikusgai dituena dauka. LV konpartimentuak kaxa moldedun etengailu nagusi bat (MCCB), elikadura etengailuak eta 4000A-ra arteko busbar sistema ditu. Barra guztiak eztainuz estalitako kobreak dira, isolamendu termikoarekin.

Monitorizazio sistema adimenduna (aukerakoa)

RTU adimendun bat (urruneko terminal-unitatea) integratzen dugu tentsio trifasikoak, korronteak, potentzia aktibo/erreaktiboa eta harmonikoak 31. ordenaraino neurtzen dituena. Datuak 5 minuturo erregistratzen dira eta 90 egunez gordetzen dira. Gaintentsioaren, azpitentsioaren, gehiegizko tenperaturaren eta ateak irekitzeko alarmak SMS edo posta elektroniko bidez bidaltzen dira.

Kalitate-probak

Aurrez instalatutako europar motako transformazio-azpiestazio adimendun bakoitzak fabrikako %100eko probak egiten ditu:

1. Erresistentzia dielektrikoaren proba (2,5 kV minutu 1)

2. Zirkuitu laburren proba dinamikoa (simulatua)

3. IP54 ura sartzeko proba

4. Tenperatura igoera proba (8 ordu karga osoan)

5. Deskarga partziala neurtzea (≤10pC mota lehorrako)

6. Bidalketa bakoitzarekin proba-txostenak ematen dira, IEC 62271-202, GB/T 17467 eta EN 61330 arauak betez.
