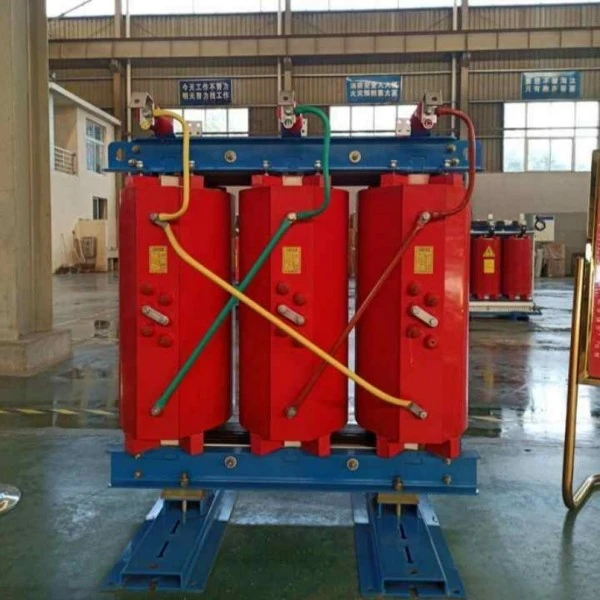

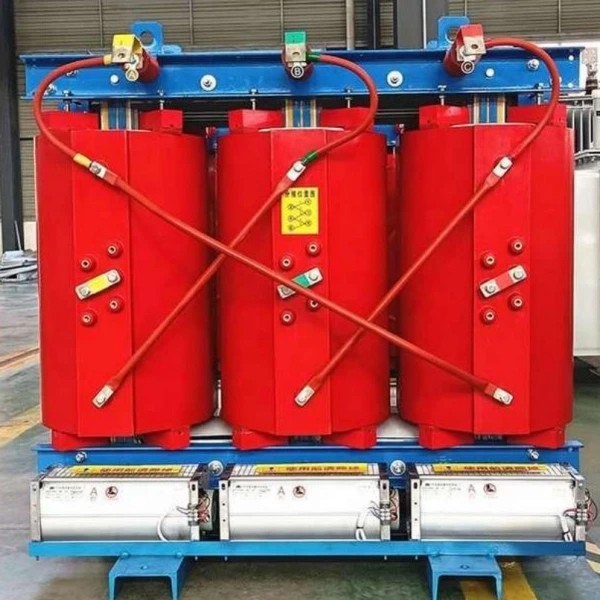

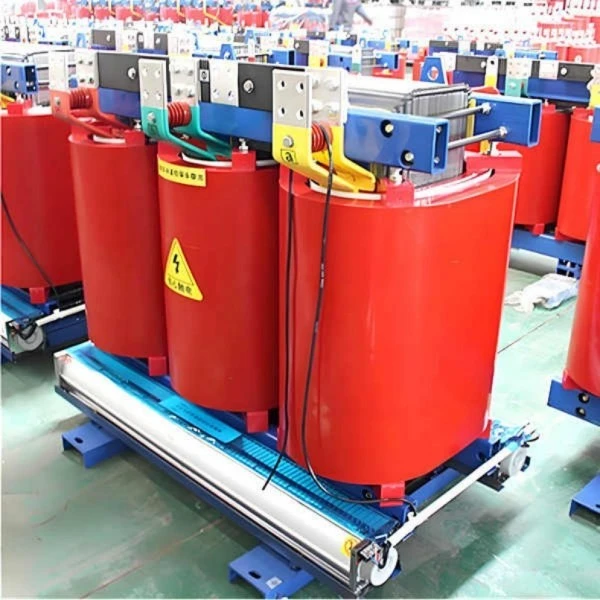

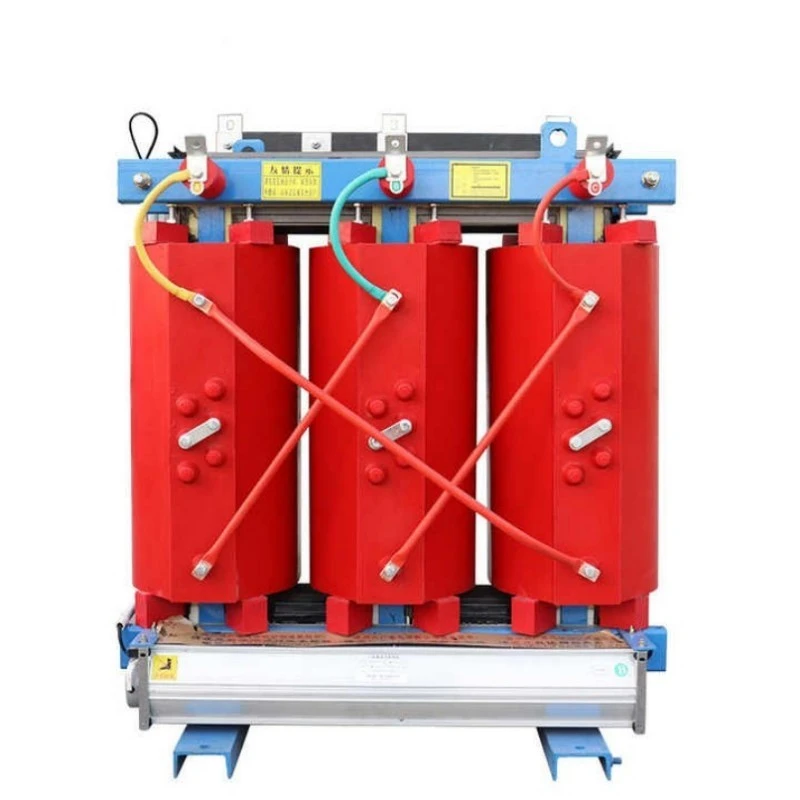

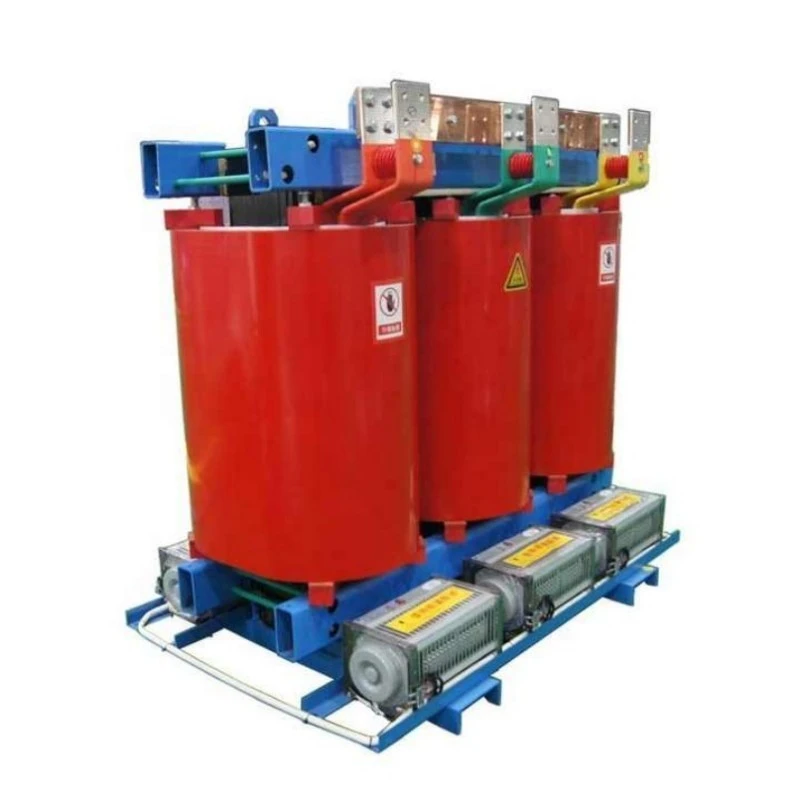

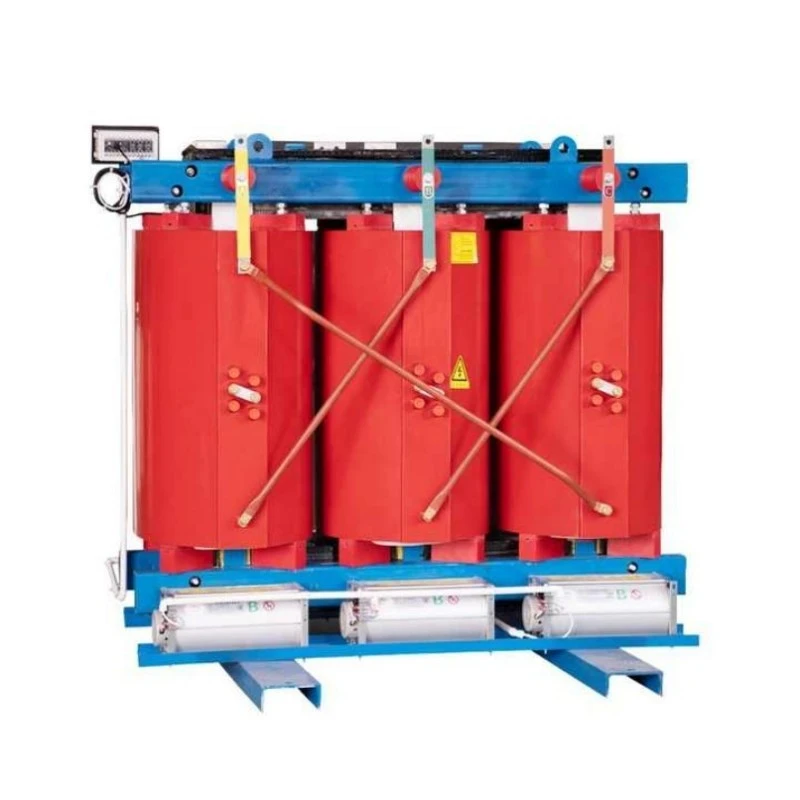

Kobrezko harilkatzeko pad muntatutako lehor motako transformatzailea

Zer da ekipo hau?

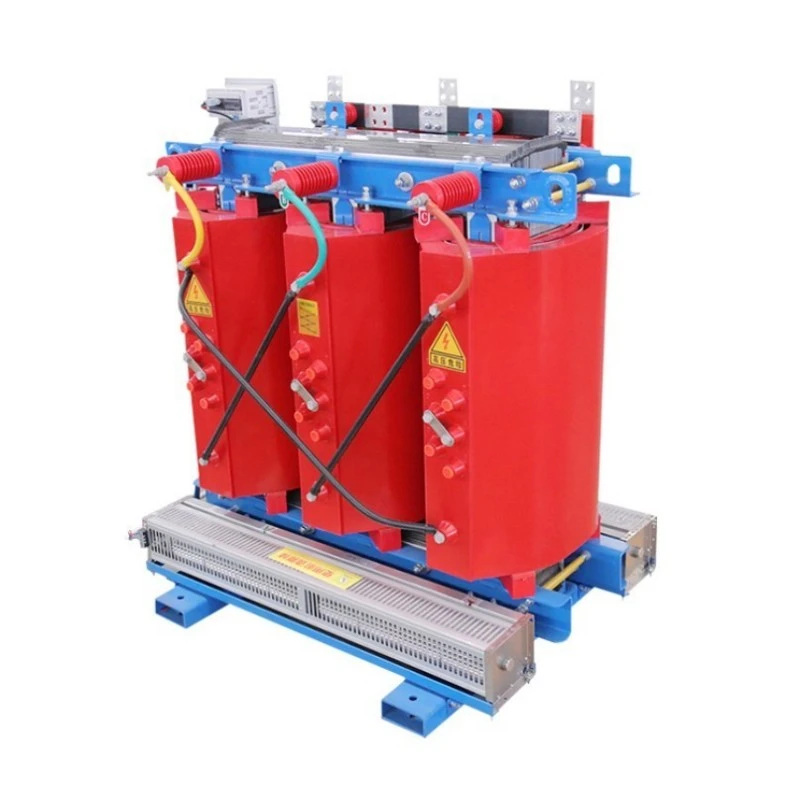

Copper Winding Pad Mounted Dry Type Transformer trifasikoko erretxina lehorreko transformadore bat da, pad-muntatutako kanpoko instalazioetarako bereziki diseinatua. Tentsio ertaina (normalean 10kV-35kV) tentsio baxura (400V/380V) jaisten du, bizitegi-komunitateetan, merkataritza-zentroetan, industria-parkeetan eta energia berriztagarrien proiektuetan seguru banatzeko.

Tradizionala ez bezalaolioan sartutako transformadoreak, produktu honek ez du olio isolatzailerik erabiltzen. Horren ordez, epoxi erretxinaren isolamendu solidoa erabiltzen du aire hozte naturalarekin edo behartuta. Harilak eroankortasun handiko kobrez eginda daude guztiz, erresistentzia-galera txikiagoak, gainkarga-gaitasun hobea eta bizitza luzeagoa bermatuz. Pad-en muntatutako itxiturak lur-mailako zuzeneko instalazioa ahalbidetzen du, azpiestazio-eraikin bereizi baten beharrik gabe, eraikuntza zibilaren kostuak eta espazioa nabarmen aurreztuz.

Produktuaren deskribapena

Lugao-ren kobrezko harilkadura-mota lehorreko transformadoreak kanpoko banaketa-sareetan fidagarritasuna, eraginkortasuna eta segurtasuna lortzeko diseinatuta dago. 50 kVA-tik 2500 kVA bitartekoa, 10 kV/0,4 kV-ko tentsio estandarrekin (6kV, 20kV edo 35kV-ra pertsonalizagarria), transformadore honek GB 20052-2020 2. maila energetiko-eraginkortasun estandarrak betetzen ditu, modelo batzuek 1. mailara hurbiltzen direlarik.

Funtsezko errendimendu elektrikoak kargarik gabeko galerak barne hartzen ditu ohiko lehorreko transformadoreak baino % 37 txikiagoak, karga galerak % 30 arte murriztea, deskarga partziala ≤5pC eta zarata maila ≤55dB metro 1ean. Kobrezko harilkeek eroankortasun termiko eta erresistentzia mekaniko bikainak bermatzen dituzte, zirkuitu laburrak jasateko gaitasuna nabarmen hobetuz.

Unitatea eguraldiari erresistentea den eta blokeagarria den pad-muntatutako itxitura batean dago, IP23 edo handiagoarekin, euri, hauts eta bandalismoaren aurka babesteko. Tenperatura kontrolatzeko sistema adimendun bat PT100 sentsoreekin, abiarazte automatikoko haizagailuekin, gainberotze-alarmarekin eta RS485 komunikazioarekin sartzen da estandar gisa.

30 urteko diseinu-bizitzarekin eta gutxieneko mantentze-baldintzak dituena, kobrezko harizketekin muntatutako lehorreko Transformadore hau aukera ezin hobea da banaketa-soluzio segurua, iraunkorra eta energia aurrezteko irtenbide segurua, iraunkorra eta aurrezteko irtenbide bat bilatzen duten zerbitzu publikoentzat, EPC kontratistak eta instalazioen kudeatzaileentzat.

Produktuaren parametroa (zehaztapena)

Produktuen Ezaugarri eta Aplikazioa

Ezaugarri nagusiak

Kobrezko harildurak - Erresistentzia-galera txikiagoak, gainkarga-gaitasun handiagoa eta zirkuitu-labur-jasateko hobea aluminioarekin alderatuta.

Suaren aurkako eta leherketa-erresistentea - Epoxi erretxina galdaketa, auto-itzaltzea, olioa isurtzeko arriskurik gabe.

Pad-Mounted Diseinua - Lur-mailako instalazioa, ez da azpiestazio eraikinik behar, obra zibilaren % 40-60 aurrezten du.

Galera oso baxuak - GB 2. maila energetikoa betetzen du, urteko elektrizitate fakturak nabarmen murrizten ditu.

Monitorizazio adimenduna - PT100 sentsoreak, haizagailuaren abiarazte automatikoa, berotzeko alarma/bidaia, RS485 BASera.

Zarata baxua - ≤55dB, egoitza eta merkataritza guneetarako egokia.

Mantentzerik gabekoa - Ez olio probarik, ez lehortzerik, ez zati mugikorrik.

Galderak eta erantzunak: produktuaren ezaugarriak azalduta

1.G.: Zergatik aukeratu kobrezko harilkadura motako lehorreko transformadore bat olioan murgilduta kanpoan erabiltzeko?

E: Olioan murgilduta dauden transformatzaileek sute eta isurketa arriskuak sortzen dituzte, batez ere bizilekuetan edo ingurumenarekiko sentikorrak diren eremuetan. Copper Winding Pad Mounted Dry Type Transformadoreak ez du oliorik erabiltzen, beraz, ez dago sutea hedatzeko edo lurzoruaren kutsadura izateko arriskurik. Gainera, kobrezko harilkeek eroankortasun termiko eta erresistentzia mekaniko hobea eskaintzen dute, udako karga gorenetan ere funtzionamendu fidagarria bermatuz. Gaur egun, udal askok lehorreko transformadoreak eskatzen dituzte kanpoko instalazio berrietarako, suteen kode zorrotzagoak direla eta.

Q2: Kobrezko harilkatzeak merezi du aparteko kostua aluminioarekin alderatuta?

A: Erabat. Mota lehorreko Transformadorearen hasierako kostua aluminiozko zauritutako unitate batena baino % 15-20 inguru handiagoa den arren, bizi-ziklo osoaren kostua nabarmen txikiagoa da. Kobreak %40 eroankortasun handiagoa du, hau da, karga-galera txikiagoak eta elektrizitate-fakturak murrizten ditu. Kobreak trakzio-erresistentzia handiagoa du, beraz, transformadoreak hobeto jasaten ditu zirkuitu-labur-indarrak. Diseinuko 30 urteko bizitzan zehar, energia aurrezteak bakarrik erraz justifikatzen du inbertsioa.

3.G.: Transformadore honek hezetasun handia eta euri-sasoiak kudeatu ditzake, batez ere hegoaldeko eskualdeetan?

A: Bai. Gure kobrezko harilkadura mota lehorreko transformagailuak hutsean galdaketa-prozesu bat erabiltzen du, non epoxi erretxinak kobrezko harilkiak guztiz kapsulatzen dituen, isolamendu-geruza itxi bat osatuz. Nukleoa eta besoek korrosioaren aurkako tratamendua jasaten dute. IP23 itxitura batekin, transformadoreak normalean funtzionatzen du %100eko hezetasun erlatiboan. Ez da lehortu behar denbora luzez itzali ondoren berrabiarazi aurretik.

4.G.: Zer gertatzen da transformadoreak udako gailurretan gainkargatzen badu?

A: Hozte naturalean (AN), etengabe exekutatzen da %100eko kargarekin. Behartutako aire hoztearekin (AF), edukiera % 40-50 handitzen da. Kobrezko harilkatuek % 150eko karga jasan dezakete 2 orduz. Gainkarga-gaitasun honek energiaren jarraipena bermatzen du gertaera kritikoetan.

Q5: Zenbat irauten du bermeak, eta zer estaltzen du?

A: Berme estandarra bidalketatik 12 hilabetekoa da, fabrikazio akats guztiak estaltzen dituena. Ordainpeko zerbitzu-kontratu batek 36 edo 60 hilabetera luza dezake bermea. Laguntza teknikoa doakoa da bizitza osorako.

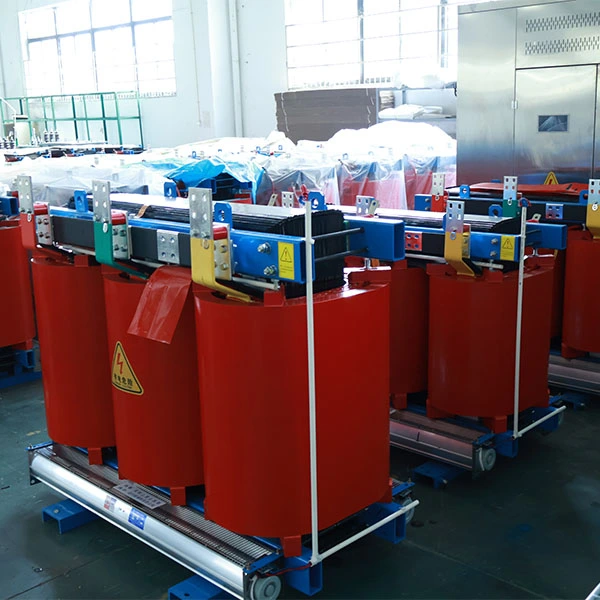

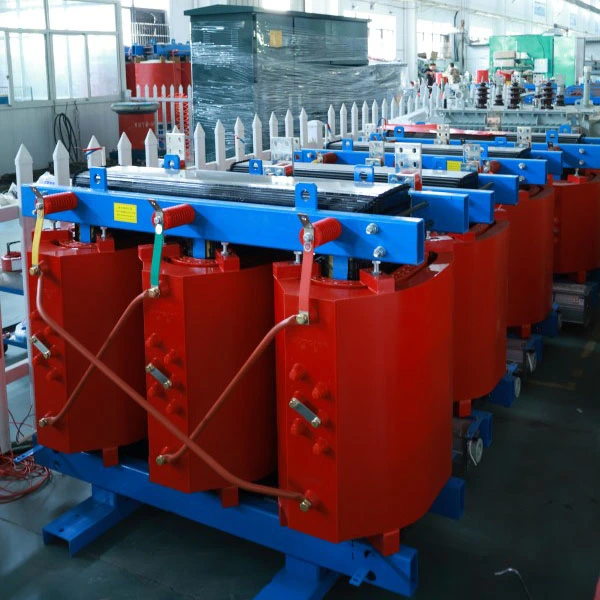

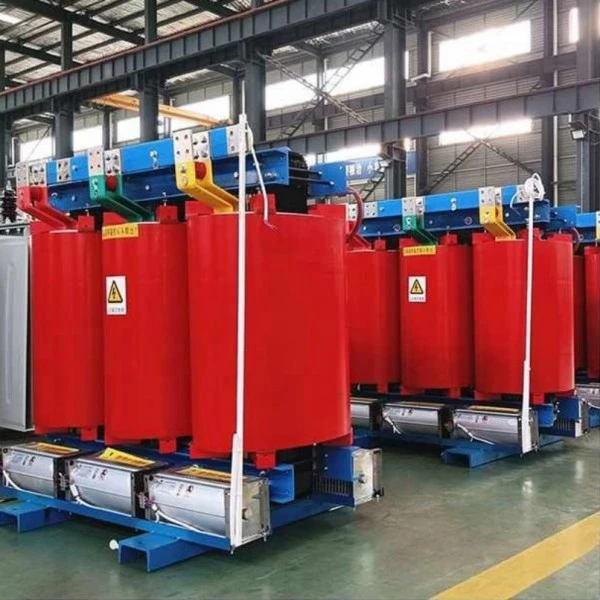

Ekoizpen Xehetasunak

Oinarrizko materiala eta fabrikazio-prozesua

Mota lehorra muntatutako kobrezko hariketa-pad bakoitzaren muina iragazkortasun handiko hotzean ijetzitako aleak zuzendutako siliziozko altzairuarekin eraikita dago, kargarik gabeko korronte eta galerak gutxitzeko urrats-erregimenekin. Nukleoa zehaztasunez mozten da eta automatikoki pilatzen da bide magnetiko uniformeak bermatzeko.

Egitura bihurritua - Kobre osoa

Goi-tentsioko zein behe-tentsioko harilkatuek oxigenorik gabeko kobre-eroaleak erabiltzen dituzte. Behe-tentsioko harilkeek geruzen arteko isolamendu uniformea ​​duen paper-haizearen konfigurazioa hartzen dute, zirkuitulaburrak jasateko gaitasuna nabarmen hobetuz. Kobrearen eroankortasun termiko bikainak beroa modu eraginkorragoan xahutzen laguntzen du, puntu beroen tenperaturak murrizten.

Isolamendu Sistema - Epoxi Erretxina Hutsean Galdaketa

Harilak hutsean botatzen dira goi-mailako epoxi erretxina batekin, hutsuneak ezabatuz eta isurketa partziala ≤5pC bermatuz. Isolamendu solido-sistema hau suaren aurkakoa, hezetasunaren aurkakoa eta kimikoki egonkorra da. Ez da olio isolatzailerik erabiltzen, eta transformagailua segurua da barruko eta kanpoko pad-instalazioetarako.

Itxitura eta Pad-en Diseinua

ThetransformadoreEguraldiarekiko erresistentea den hauts estaldura duen altzairuzko itxitura astun eta itxi batean dago. Babes estandarra IP23 da (euriari eta hautsari erresistentea), IP34 edo IP54 aukeran ingurune gogorretan. Oinarria hormigoizko estalki batean zuzenean muntatzeko diseinatuta dago, behetik kableen sarrerarekin. Igogailuak eta lurrerako terminalak estandarrak dira.

Kalitate eta Proben Bermea

Mota lehorreko Transformadore muntatutako kobrezko harilkatze-pad bakoitzak mota-proba integralak eta ohiko probak egiten ditu entregatu aurretik, besteak beste:

1. Kargarik gabeko galera eta karga galera probak

2. Zirkuitu laburren inpedantzia proba

3. Induzitutako gaintentsioaren jasateko proba

4. Deskarga partziala neurtzea (≤5pC)

5. Tximista-bulkadaren proba

6. Tenperatura igoeraren proba

7. Funtsezko errendimendu-adierazle guztiek GB eta IEC eskakizunak gainditzen dituzte.

Ziurtagiriak

1. ISO 9001:2015 Kalitatea Kudeatzeko Sistema

2. CE ziurtagiria

3. Laborategi independenteetako proba motako txostenak
