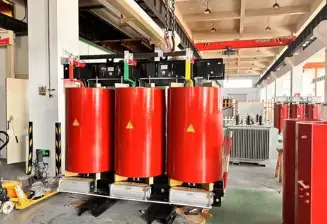

Aire hoztea Kanpoko isolamendua Lehor motako Transformadorea

Produktu hau kanpoko motakoa da, isolamendu motakoa,lehor motako transformadoreaaire hoztea (ANAN) erabiliz. Ez du inongo fluido likidotan oinarritzen isolamendurako edo beroa xahutzeko, baizik eta konbekzio naturala edo behartutako airearen hoztea erabiltzen du tenperatura igoera kontrolatzeko.

Zer egiten du?

1. Isolamendu elektrikoa: lehen eta bigarren mailako harilkatuen artean oztopo elektriko fisiko bat sortzen du, lurreko begiztak modu eraginkorrean eten, harmonikoak kenduz eta maiztasun handiko interferentziak eta saretik iragazten ditu, karga sentikorrei potentzia "garbia" emanez.

2. Tentsio-eraldaketa : AC tentsioa igo edo jaisten du eskakizunen arabera, hainbat ekiporen elikadura-beharretara egokituz.

3. Segurtasun-babesa: isolamenduaren diseinuaren bidez, langileen zuzeneko kontaktua saihesten du tentsio handiko aldean, deskarga elektrikoaren arriskua nabarmen murriztuz.

4. Kanporako egokitzapena: IP54 edo babes maila altuagorako diseinatutako itxitura malkartsu batek haizea, euria, hautsa, gatz-ihintza eta UV esposizio luzera jasateko aukera ematen du.

Laburbilduz, kanpoko ingurune gogorretan potentzia isolatzeko eta bihurtzeko irtenbide segurua, garbia eta mantentzerik gabekoa behar duzunean, aire hoztearen kanpoko isolamendu lehorreko Transformadore hau oinarrizko irtenbidea da.

Produktuaren Abantailak

Olioan murgilduta dauden edo barruko lehorreko transformadore estandarrekin alderatuta, produktu honek bost abantaila nagusi eskaintzen ditu:

1. Zero Kutsadura, Mantentzerik gabekoa: Oliorik gabeko diseinuak erabat ezabatzen du lurzorua edo ura kutsatzeko arriskua ihesengatik, baita urteko olio probak eta ordezkapenarekin lotutako mantentze-kostuak eta geldialdi-denborak ere. Ingurumen-arau zorrotzen arabera kanpoko proiektuetarako, abantaila erabakigarria da hau.

2. Kanpoko ingurumen-tolerantzia handiagoa: Hutsean Presioa inpregnatzeko (VPI) prozesua eta H klaseko (180 °C) isolamendu-sistema erabiltzen ditu, altzairu herdoilgaitzez edo Aluzinc altzairuz egindako kanpoko itxitura guztiz zigilatu batekin konbinatuta. Egonkor funtzionatzen du giro-tenperaturan -25°C-tik 50°C-ra eta hezetasun erlatiboa %95era arte. Gatz spray, onddo eta korrosioarekiko erresistentea.

3. Isolamendu elektrikoarekin azken segurtasuna : lehen eta bigarren mailako harilkatuen arteko isolamendu indartuak 3kV eta 5kV arteko tentsio dielektriko iraunkorra lortzen du (ereduaren arabera). Saretik modu eraginkorrean isolatzen ditu DC osagaiak, hirugarren harmonikoak eta gorakada-inpaktu desberdinak, beheranzko doitasun-tresnak babestuz.

4. Aire hozte naturala, isila eta fidagarria: aire konbekzioan oinarritzen da haizagailurik gabe beroa xahutzeko (aukerakoa). Funtzionamendu-zarata olioan murgilduta dauden transformadoreak baino nabarmen txikiagoa da. Oinarrizko osagaietan pieza mekaniko birakaririk gabe, hutsegiteen arteko batez besteko denbora (MTBF) nabarmen hobetzen da.

5. Gainkarga-gaitasun handia, Larrialdietan erabilgarria: Larrialdietarako gainkarga-gaitasuna % 120 arte etengabeko funtzionamendurako, % 150 epe laburreko funtzionamendurako. Ezusteko kanpoko karga-gailuretan (adibidez, hainbat motor aldi berean abiaraztean), ez da berehalako edukiera handitu behar, erabiltzailearentzat denbora baliotsua erosiz.

Produktuaren Ezaugarriak

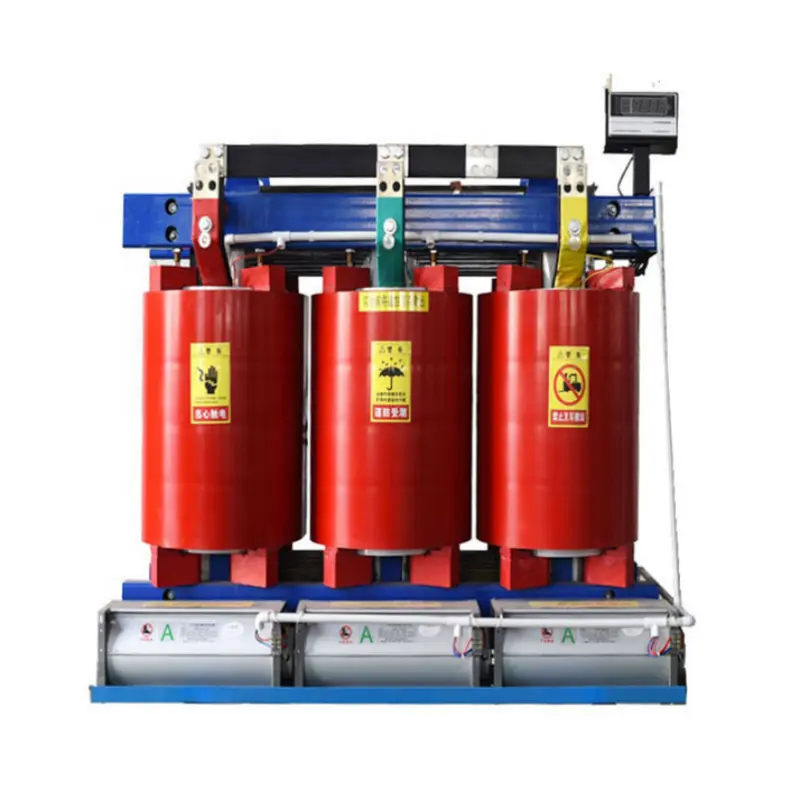

Nukleoa: iragazkortasun handiko alea hotzean ijetzitako siliziozko altzairua, urrats-erregimen-prozesua, kargarik gabeko galera nabarmen murriztua eta korronte zirraragarria.

Harilak : tentsio handiko nahiz baxuko harilkatuek kobre osoko (aluminioa aukeran) eroaleak erabiltzen dituzte, Nomex® edo antzeko aramidazko isolamendu-paperarekin bilduta, disolbatzailerik gabeko berniz hutsean VPI inpregnazio bidez prozesatutakoak, hezetasunarekiko erresistentea eta tenperatura altuko isolamendu solido-egitura sendoa osatuz.

Isolamendu-egitura: Lehen eta bigarren mailako harilkiak bobina bereizietan edo nukleo-hanka independenteetan inguratzen dira, haien artean aukerako ezkutu elektrostatiko batekin, akoplamendu-kapazitatea gutxituz eta maiztasun handiko interferentziaren ezabaketa bikaina eskainiz.

Babes-estalkia: IP54 babes estandarra (hautsaren aurkakoa, zipriztinak kontrakoa), IP65 aukerakoa. 2,0 mm-ko lodierako altzairu herdoilgaitzez edo Galvalume altzairuz eginiko itxitura, euriaren aurkako teilatua, altzairu herdoilgaitzezko erretenak aireztatuak eta sakaten aurkako sarrailak ditu.

Tenperatura Kontrolatzeko Sistema: PTC edo PT100 RTD tenperatura sentsore integratuak, tenperatura kontrolagailu adimendun batera konekta daitezkeenak tenperatura gehiegizko alarmarako, bidaia babesteko eta haizagailu automatikoki aktibatzeko (aukerako haizagailuak instalatuta badaude).

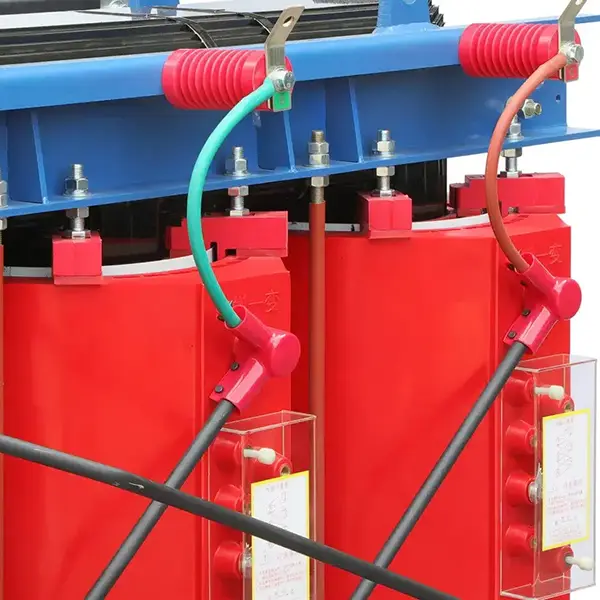

Terminalak : Kanpoko goi-tentsioko lotura-kutxa silikonazko gomazko zigiluak eta kable-guruin-sarrerekin. Behe-tentsioko aldean estainuzko kobrezko barrak edo konektore iragazgaitzak erabiltzen ditu.

Produktuen Aplikazioa

Aire hozte kanpoko isolamendu lehorreko transformadore hau oso erabilia da honako eszenatoki hauetan:

Energia berriztagarrien sorkuntza: fotovoltaiko zentralaren eta parke eolikoen irristagailuetan muntatutako azpiestazioen behe-tentsioko aldean isolatzea, inbertsorearen irteerako tentsioa isolatuz sarera konektatu aurretik edo tokiko elikadura-hornidura baino lehen.

Kanpoko Industri Ekipamendua: Petrolioa zulatzeko plataformetarako energia-hornidura isolatzea, hobi irekiko meategiak birrintzeko, portuko itsasertzeko energia-sistemak, tunelak zulatzeko makinak (blindatzeko makinak), sareko gorakadak ekipoak kaltetzea saihestuz.

Aldi baterako eta Larrialdiko Energia: Sorgailuaren irteera isolatzea kanpoko ekitaldietarako, kirol lehiaketetarako eta hondamendietarako laguntza guneetarako, audio, bideo eta kontrol ekipoetarako energia garbia eskainiz.

Kargatzeko Azpiegitura: Kanpoko DC kargagailu azkarretarako sarrerako isolamendu transformatzailea, sarean feedback harmonikoa saihestuz kargatzeko moduluak babesten dituen bitartean.

Sare adimenduna eta banaketa: geltoki-zerbitzua edo isolamendu-transformadoreak kanpoko eraztun-unitate nagusietan eta azpiestazio trinkoetan, automatizazio-terminalei (DTU/FTU) potentzia seguru eta fidagarria eskaintzen dietelarik.

Ekoizpen Xehetasunak

VPI Huts-presioaren inpregnazio prozesua

Bobinketa guztiak disolbatzailerik gabeko berniz isolatzailez bustitzen dira hutsean, barruko airea kenduz eta berniza bira, geruzen artean eta lurrera erabat sartzen utziz. Sendu ondoren, egitura "solido" monolitiko bat osatzen du, eroankortasun termikoa, erresistentzia mekanikoa eta hezetasunaren erresistentzia dituena inpregnazio-prozesu estandarrak baino askoz handiagoak dituena.

Kanpoko Berariazko Konjuntzio Kutxa

Behe-tentsioko irteera-kutxak suaren aurkako isolamendu-euskarri-panel bat dauka, kobrezko barren artean tarte elektriko zabala (>20 mm). Kableen sarrerek zigilu anitzeko juntak eta kable-guruinak erabiltzen dituzte, hainbat kable blindatuekin edo gomaz estalitakoekin bateragarriak, kablean zehar hezetasuna sartzea saihestuz.

Altzairu herdoilgaitzezko itxitura erresistentea

Itxitura laser bidezko ebaketa, CNC tolestura eta soldadura robotizatua erabiliz fabrikatzen da, jostura guztiak etengabe zigilatuta. Ateek hiru puntuko blokeo-heldulekuak dituzte eta eguraldiari erresistenteak dituzten zigilatzeko juntak dituzte. Goiko estalkia euri-ezkutu angelu gisa diseinatuta dago eta altxatzeko begi-bolloak ditu kanpoko igoera erosoa izateko.

Enbalajea, entrega eta salmenta ostekoa

Enbalatzeko metodoa

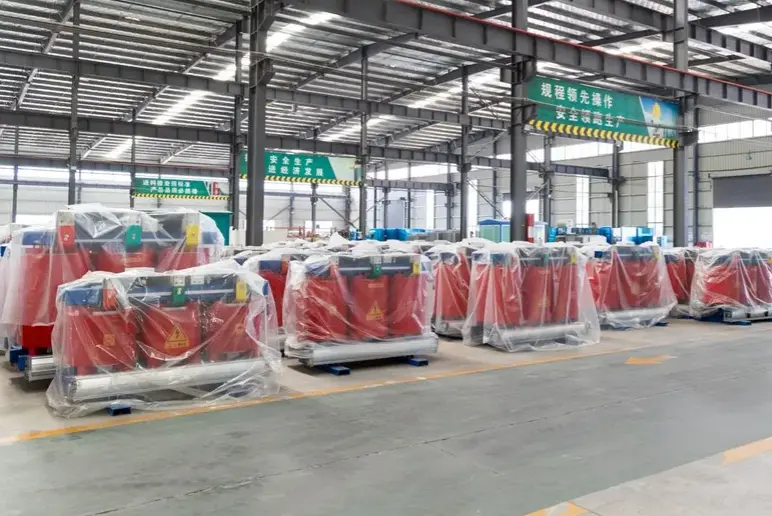

1. Transformadorearen gorputza hezetasun-froga PE filmarekin bilduta, barnean jarritako lehorgailua.

2. Egurrezko kaxetan edo fumigaziorik gabeko kontratxapatuen kaxetan bilduta (esportazio-arauak betetzen dituztenak), dentsitate handiko aparrez edo airez betetako poltsez inguratuta kuxin egiteko.

3. Kutxaren kanpoaldean "Hezetasun-erresistentea", "Haskorra" eta "Horrela gora" bezalako etiketak.

Entregatzeko modua

1. Etxekoa: kamioi logistiko dedikatua (gaitasun txikiak Deppon/SF Express merkantzia astunaren bidez bidal daitezke).

2. Esportazioa: itsasoko, trenbideko edo aireko merkantzien arteko akordioak, aduanako dokumentazioa barne.

Salmenta Osteko Zerbitzua

1. Berme Epea: 12 hilabete jasotzen den egunetik aurrera.

2. Fabrikazio-akatsen doako konponketa edo ordezkapena berme-aldian.

Maiz egiten diren galderak (galderak)

1.G.: Ez al da aire hozte kanpoko isolamendu lehorreko transformadore hau gehiegi berotzeko eta erretzeko joera handiagoa olioan murgilduta dagoen transformadore arruntarekin alderatuta?

A: Alderantziz. Aireak olioak baino eroankortasun termiko txikiagoa duen arren, gure produktuak H klaseko isolamendua (180 °C-rako balioetsia) eta VPI hutsean inpregnatzeko prozesua erabiltzen ditu. Hariletatik datorren beroa modu eraginkorrean urruntzen da eta itxituratik barreiatzen da. Ahalmen bererako, gure diseinuak tenperatura igoeraren marjina handiagoa du, eta, ondorioz, gutxiago dira olio-ihesek eta ondorengo olio-maila baxuek eragindako errekuntza-hutsak sufritzea unitate tradizionaletan. GureaAire hoztea Kanpoko isolamendua Lehor motako TransformadoreaIsolamendu-mugaren oso azpitik dagoen puntu beroko tenperaturarekin funtzionatzen du karga osoarekin ere 40 °C kanpoko baldintzetan.

2.G.: Kanpoko egun euritsuetan, ez al da euri-ura sartuko hozte-leitenetatik eta zirkuitu laburra eragingo?

A: Ez. Gure itxituraren babes-balorazioa IP54 da. Louvers barneko labirinto estiloko kanala eta sare metalikoko pantaila dute. Testek erakusten dute aurrealdetik zuzenean ihinztatzea minutuko 10 mm-ko prezipitazio-intentsitatean, barrualdea erabat lehor geratzen dela. Kableen sartzeko ataka guztiek leherketa-mailako guruin zigilatuak erabiltzen dituzte, hezetasuna sartzeko edozein bide erabat blokeatzen dutelarik.
