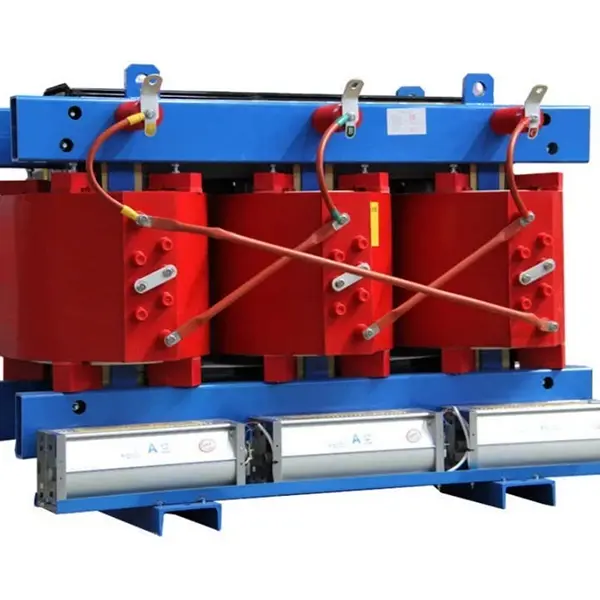

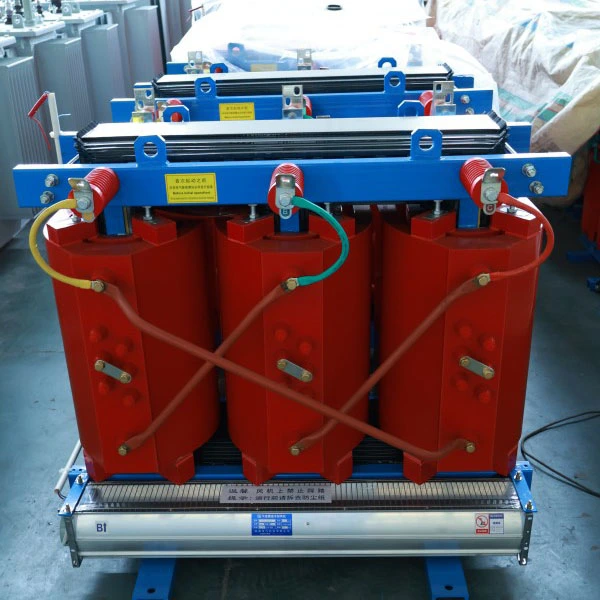

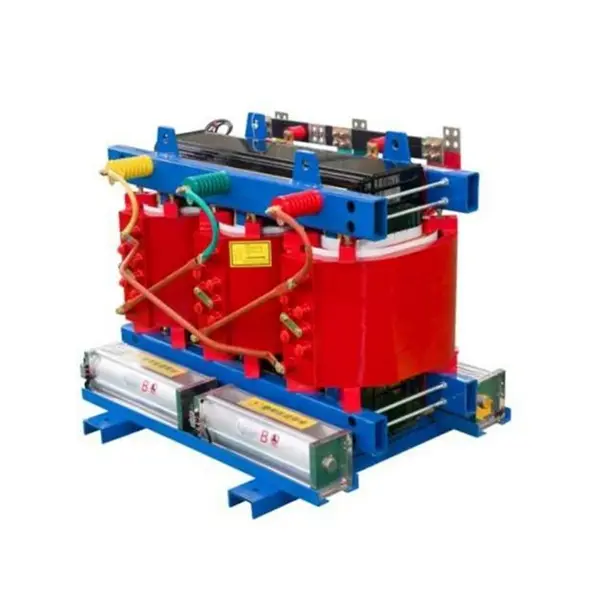

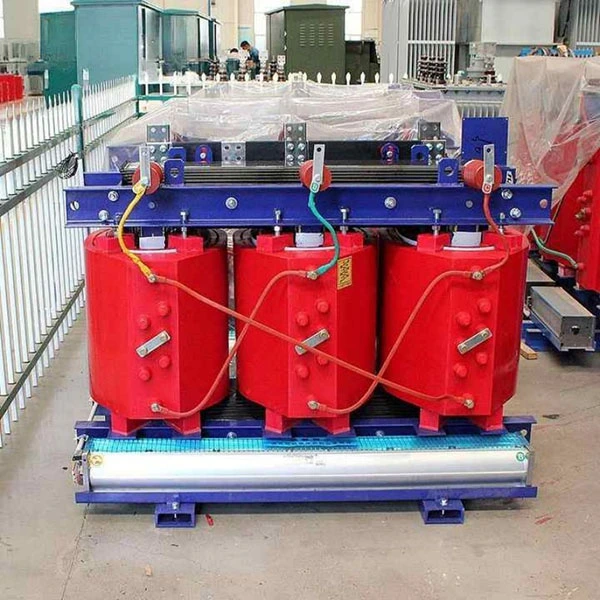

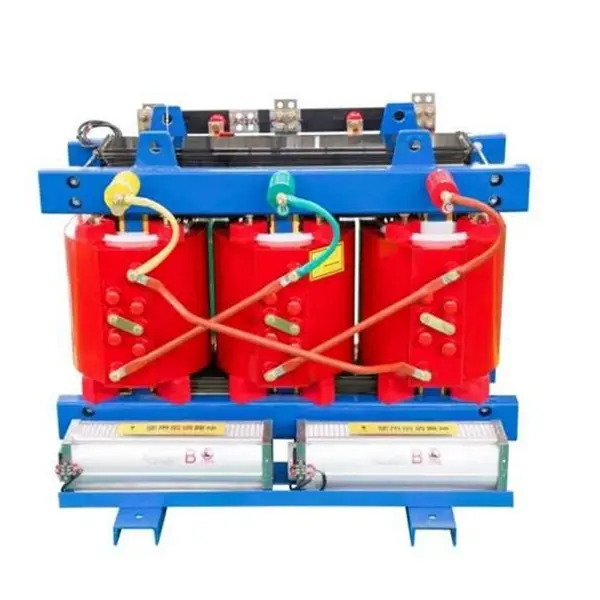

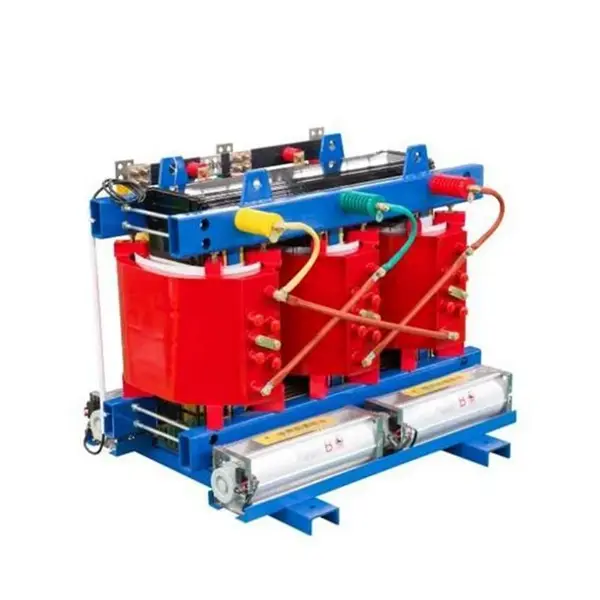

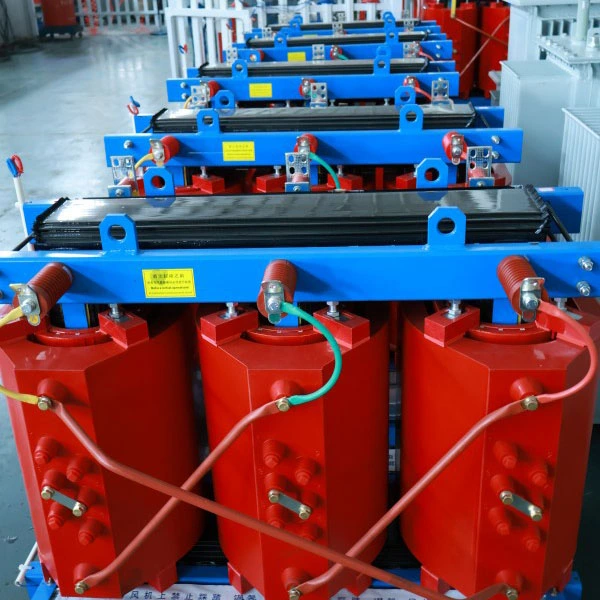

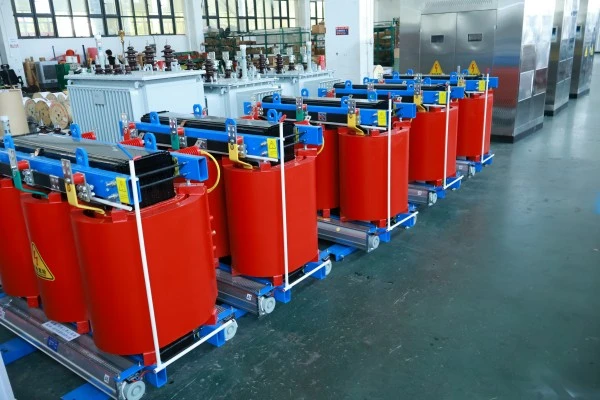

SCB13 800kva epoxi erretxinaren potentzia-eraldaketa

Zer da ekipo hau?

SCB13-800kVA Epoxy Resin Cast Power Transformer hutsean epoxi erretxina galdaketa prozesu baten bidez fabrikatutako potentzia transformadore trifasiko bat da. Energia-eraginkorra den lehorreko transformadoreen familiakoa da.

Eredu kodearen banaketa:

● S – Trifasea

● C – Erretxina (Epoxi)

● B – Behe-tentsioko paperezko harizketak

● 13 – Errendimendu-serie kodea, energia-eraginkortasun maila adierazten duena

Zer egiten du?

Ekipamendu honen oinarrizko funtzioa tentsio altua (10kV edo 35kV) tentsio baxura (400V/380V) jaistea da, hainbat karga elektrikori potentzia seguru eta egonkorra emanez. Olioz betetako transformadore tradizionalak ez bezala, ez du olio isolatzailerik erabiltzen hozteko. Horren ordez, isolamendu epoxi solidoa erabiliz funtzionatzen du aire hozte naturalarekin konbinatuta.

Produktuaren deskribapena

SCB13-800kVA Epoxi Erretxina Cast Power Transformer eraginkortasun handikoa da,lehor motako transformadore trifasikoaenergia banaketa modernorako diseinatua. Epoxi erretxina hutsean galdaketa, tentsio baxuko paperezko harilkatzeak ditu eta GB 20052-2020 2. mailako energia-eraginkortasun estandarrak betetzen ditu (1. mailara hurbiltzen direnak). Energia aurreztea, suteen segurtasuna eta fidagarritasuna eskatzen duten aplikazioetarako aproposa.

800 kVA-tan baloratua 10kV/0,4kV-ko tentsio-erlazio estandarrarekin (6kV, 20kV edo 35kV-ra pertsonaliza daiteke). Oliorik gabeko epoxizko isolamendu solidoak ihes, sute eta leherketa arriskuak ezabatzen ditu, eraikin altuko, metro, ospitale, datu-zentro eta lantegi kimikoetarako egokia da.

Funtsezko errendimendu elektrikoa: kargarik gabeko galera ≤1090W, karga galera (120°C) ≤6260W, zirkuitu laburren inpedantzia %6 (%4-10 erregulagarria), deskarga partziala ≤5pC eta zarata ≤55dB metro 1ean.

Tenperatura kontrolatzeko sistema adimendun batez hornituta (PT100 sentsoreak, haizagailuaren abiarazte automatikoa/gelditzea, gainberotze alarma eta bidaia) eta RS485 komunikazioa BA sistema integratzeko. VPI galdaketa-prozesuak hezetasun-froga eta suaren aurkako kapsulazioa bermatzen du. Nukleoak iragazkortasun handiko siliziozko altzairua erabiltzen du urrats-erregimenekin. Babes estandarra IP20 (IP23 aukerakoa).

30 urteko diseinu-bizitza eta gutxieneko mantentze-lanarekin, SCB13-800kVA aukera fidagarria eta ekonomikoa da banaketa-sistema berrientzat edo berrituentzat.

Produktuen Aplikazioa

Aplikazio tipikoak:

Altuko eraikinak, merkataritza-konplexuak, ospitaleak, datu-zentroak, metro-geltokiak, aireportuak, kimiko-plantak, energia berriztagarrien estazioak eta suteen segurtasuna baldintza kritikoa den edozein toki.

Produktuen Ezaugarri

Eraginkortasun handia eta energia aurreztea - Ustiapen kostu txikiagoak

Kargarik gabeko galerak % 20-37 murriztu dira SCB11 seriearekin alderatuta; karga-galerak %15-%30 murriztu dira

800 kVA-ko kargarik gabeko galera tipikoa ≤ 1090 W, karga galera (120 °C-tan) ≤ 6260 W

GB 20052-2020 2. mailako energia-eraginkortasuneko estandarrak betetzen ditu; parametro batzuk 1. mailara iristen dira

Onura ekonomikoaren kalkulua:

Urteko 8.000 funtzionamendu-orduetan oinarrituta, 0,11 $/kWh-tan, SCB11 transformadore estandar batekin alderatuta, urteko elektrizitatearen aurrezpena $ 2.000- $ 2.700 da gutxi gorabehera. Prezio aldea 3 urte inguru berreskuratzen da.

Segurtasuna eta fidagarritasuna - Suaren aurkako eta leherketarik gabeko arriskurik gabe

Oinarrizko abantailak:

Auto-itzaltzea: epoxi erretxina pizteko puntua > 300 °C; sugarra ez da zabaltzen, eta bero-iturria kentzean itzaltzen da

Oliorik gabeko diseinua: olio-ihesak, suteak eta leherketa arriskuak guztiz ezabatzen ditu; ez da olioa edukitzeko hobi baten beharrik

Zirkuitu laburrera jasateko gaitasun handia: hutsean galdaketaz osatutako beira-zuntzez indartutako erresistentzia handiko egiturak % 30 baino gehiago handitzen du zirkuitu laburreko jasateko gaitasuna.

Deskarga partziala oso baxua: deskarga partziala 5pC-tik behera kontrola daiteke, isolamenduaren zahartzea nabarmen motelduz

Bezeroen benetako kezkak zuzentzea:

G: Eraikin altuko sotoan transformadore bat instalatzean, zertan zentratzen da gehien suteen ikuskapena?

E: Suhiltzaileen agintariek "sutea hedatzeko arriskua" eta "ke isuri toxikoetan" jartzen dute arreta batez ere. Gure SCB13-k erretxina epoxiko galdaketa erabiltzen du, berez suaren aurkakoa eta ez du gas toxiko halogenatuak sortzen erretzean (GB/T 1094.11-2022 arauarekin bat datorrena). Olioz betetako transformadoreek parekatu ezin duten abantaila handia da. Lehen eta bigarren mailako hirietako merkataritza-konplexu eta ospitale-proiektu askok suteen segurtasunaren azterketa zorrotzak gainditu dituzte, hain zuzen ere ezaugarri hori dela eta.

G: Lehorreko transformadoreak hezetasunarekiko sentikorrak dira. Lan egin al dezakete euri-sasoian hegoaldeko eskualdeetan?

E: Lehorreko transformadore konbentzionalak hezetasunarekiko sentikorrak dira, baina gure SCB13-k hutsean galdaketa-prozesu bat erabiltzen du, non epoxi erretxinak harilkiak guztiz kapsulatzen dituen, isolamendu-geruza itxi bat osatuz. Nukleoa eta horma-tresneria korrosioaren aurkako tratamendu berezia jasaten dute, %100eko hezetasun erlatiboko inguruneetan funtzionamendu normala ahalbidetuz. Ez da lehortze tratamendurik behar itzali ondoren berrabiarazi aurretik.

Monitorizazio adimenduna - Tenperatura Begiratu batean

Tenperatura Kontrolatzeko Sistema Adimendun estandarra:

Aurrez txertatutako PT100 platinozko erresistentzia-sentsoreak faseko haize bakoitzean tenperatura denbora errealean kontrolatzeko

Kontrolagailuak ziklikoki bistaratzen ditu hiru faseko harizketen tenperaturak, irakurtzeko erraza

Beheko hozte haizagailuak automatikoki abiarazten/gelditzen ditu (>100 °C-tan hasten da, <80 °C-tan gelditzen da)

Gehiegizko tenperaturaren alarma (puntu erregulagarria) eta gehiegizko tenperaturaren aurkako babesa eskaintzen du

Zarata gutxiko funtzionamendua - Isila eta eten gabe

Neurtutako datuak:

800 kVA eta beheragoetarako, zarata-maila ≤ 55 dB ekipamendutik metro batera neurtuta.

45°-ko itzuliko nukleoaren juntagailuen teknologiak + bibrazioak moteltzeko padek zarata gehiago murrizten dute 5-8 dB-tan

Gainkarga-gaitasun handia - Garrantzitsuena denean fidagarria

Gainkargaren gaitasunaren parametroak:

Hozte naturala (AN) - % 100eko kargarekin funtziona dezake etengabe

Behartutako aire hozte (AF) - edukiera % 40-50 handitu daiteke

2 orduz % 150eko karga jasan dezake

Aplikazioaren eszenatokiak:

Udako eskariaren gailurreko aldiak, gertaera kritikoen potentzia babestea, transformadore batek huts egiten duenean aldi baterako karga partekatzea - ​​"une kritiko" hauetan, SCB13-ren gainkarga-gaitasunak elikadura-horniduraren jarraipena bermatzen du.

Mantentzerik gabekoa - Esfortzurik gabe eta kezkarik gabe

Mantentzearen abantailak:

Oliorik gabekoa: ez da olioaren iragazketarik edo olio-kromatografia probarik egin behar

Azalera leuna - hautsa ez da erraz pilatzen

Ez dago pieza mugikorrik - porrot-tasa oso baxua

Eguneroko mantentze-lanak tenperaturaren bistaratzea egiaztatzea eta hozteko aire-hodiak garbitzea baino ez du eskatzen

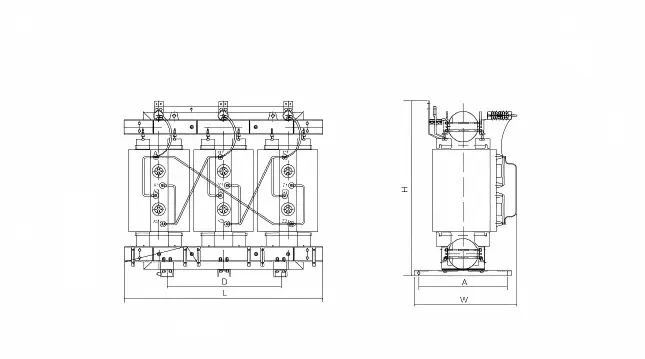

Produktuaren parametroa (zehaztapena)

Salmenta Osteko Zerbitzuaren Konpromisoa

Berme-aldia: 12 hilabete bidalketa-egunetik aurrera (36 edo 60 hilabetera luza daiteke ordaindutako zerbitzu-kontratu batekin)

Laguntza Teknikoa: Bizi osorako doako kontsulta teknikoa; kargaren kalkulua eta irtenbideen optimizazioa hautaketa fasean

Field Service: Instalaziorako orientabidea, martxan jartzeko laguntza, akatsen kudeaketa (doan bermean zehar, kostuetan oinarritutako bermearen ondoren)

Ordezko piezak hornitzea: Tenperatura-kontrolagailuak, haizagailuak, sentsoreak eta beste pieza arruntak stockean gordeta; biharamunean entrega mezularitza bidez
