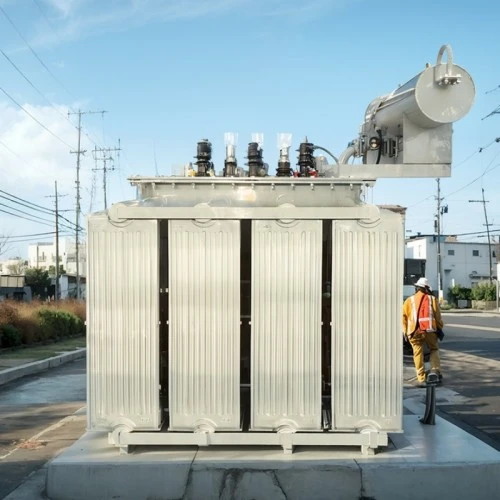

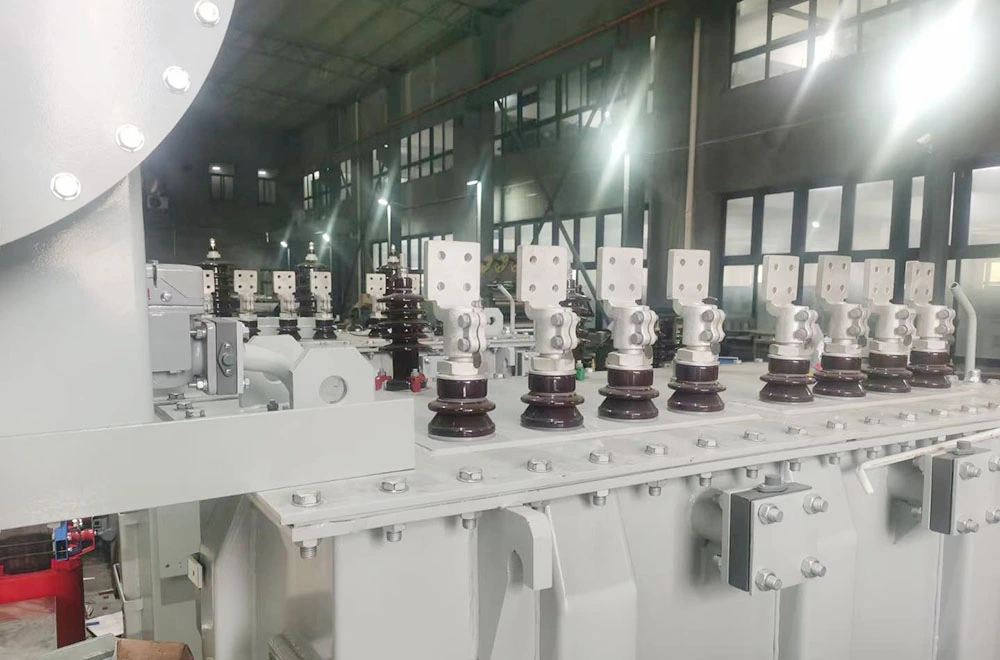

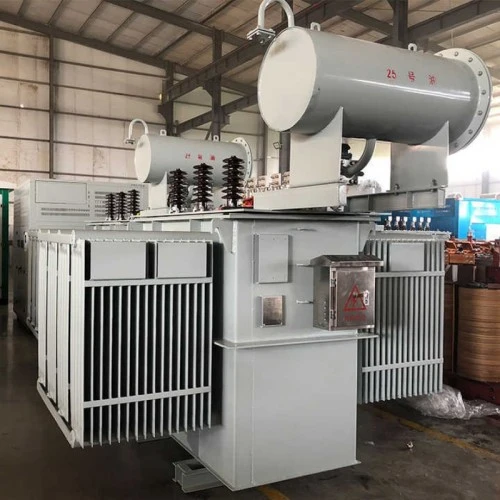

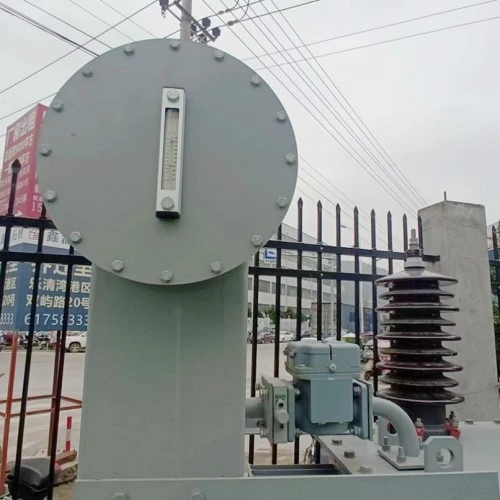

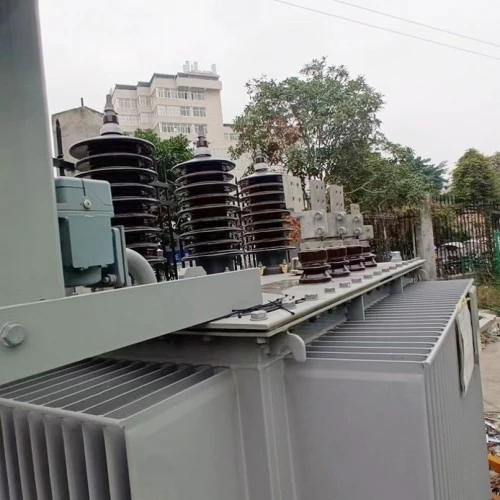

500kva-ko Olioan Murgilduta Kanpoko Tentsio Handiko Transformadorea

Olioan murgilduta dagoen kanpoko goi-tentsioko transformadore trifasiko hau, 500 kVA-koa da, 10 kV edo 35 kV bezalako tentsio altuak 0,4 kV bezalako tentsio baxuetara jaisteko diseinatuta dago, eta aproposa da terminalen banaketa-sistemetarako. Transformadoreak iragazkortasun handiko hotzean ijetzitako aleetara zuzendutako siliziozko altzairuz eraikitako nukleo bat dauka, biribilgune mailakatuaren diseinuarekin, histeresia eta korronte ertainen galerak eraginkortasunez murrizten dituena. Kargarik gabeko galeraren balioek nabarmen gainditzen dituzte estandar nazionalak.

Goi-tentsioko zein behe-tentsioko harilkiak oxigenorik gabeko kobre-eroaleez eginda daude. Behe-tentsioko harilkatzeak olio-hodi luzetarako paperezko konfigurazioa hartzen du, erresistentzia mekanikoa eta zirkuitu laburreko jasateko gaitasuna nabarmen hobetuz. Erabat zigilatutako depositu korrugatuaren diseinuak bero xahupen bikaina eskaintzen du, olio-bolumen aldaketak automatikoki konpentsatzen dituen bitartean. Diseinu honek olio isolatzailearen eta giroko airearen arteko kontaktua saihesten du, olioaren oxidazioa eta hezetasunaren sarrera ezabatuz, eta, ondorioz, bizitza iraupena luzatzen du.

Olioan murgilduta dagoen transformadoreak hainbat ukipen-tarte onartzen ditu (% ± 5, ± 2 × 2,5%) sareko tentsioaren gorabeherak egokitzeko. Bere eraikuntza trinko eta sendoa zutoinetan, plataforman edo lur-mailako kanpoko instalazioetara egokitzen da, eta baldintza klimatiko ezberdinetan errendimendu fidagarria bermatzen du.

Produktuaren parametroa (zehaztapena)

Produktuen Ezaugarri eta Aplikazioa

Ezaugarri nagusiak

Energia-eraginkortasun handia: iragazkortasun handiko silizio-altzairua eta nukleo-egitura optimizatua erabiltzen ditu, kargarik gabeko galerak % 15 baino gehiago murrizten ditu ohiko produktuekin alderatuta, eta ekipamenduaren bizitzan zehar neur daitekeen energia aurrezpena eskaintzen du.

Erabat zigilatutako eraikuntza: korrugatutako deposituaren diseinuak kontserbadore baten beharra ezabatzen du, olioaren oxidazioa eta hezetasuna xurgatzea saihesten du, mantentzerik gabeko funtzionamendua ahalbidetuz.

Eguraldiarekiko erresistentzia handia: fidagarritasunez funtzionatzen du -25 °C eta +40 °C bitarteko tenperaturan eta 1000 metroko altueran. IP54 babesak hautsaren eta euriarekiko erresistentzia bermatzen du.

Zirkuitu Laburreko Jasateko Ahalmen handia: Harilak mekanikoki sendotzen dira estutze-sistema sendo batekin, zirkuitu laburreko inpaktu-probak gaindituta sareko akatsetan segurtasuna bermatzeko.

Instalazio malgua: dimentsio trinkoek zutoinetan, plataforman edo lur-mailako instalazioak onartzen dituzte, hiri zein landa guneen mugetara egokituz.

Aplikazioaren eszenatoki nagusiak

Hiri-energia banatzeko sareak: terminalen banaketa fidagarria behar den egoitza-eremuetarako, merkataritza-barrutietarako eta industria-parkeetarako egokiak dira.

Instalazio industrialak: tentsio baxuko potentzia egonkorra eskaintzen die fabrikazio-plantei, prozesatzeko lineari eta makineria astunei, karga gorabeheratsuak erraz maneiatuz.

Energia Berriztagarrien Proiektuak: Oso erabilia energia fotovoltaikoko eta eolikoko sorkuntza-sistemetan igoera edo banaketa aplikazioetarako, kanpoko inguruneetara moldagarritasun handia dutenak.

Azpiegituren eraikuntza: aireportuetan, metro-sistemetan, ospitaleetan eta datu-zentroetan hedatzen da, non energia horniduraren fidagarritasun handia funtsezkoa den.

Aldi baterako eta larrialdietarako elikadura hornidura: diseinu trinkoa eta garraigarria da aldi baterako azpiestazioetarako edo larrialdietarako konponketa agertokietarako aproposa.

Ekoizpen Xehetasunak

Oinarrizko materiala eta fabrikazio-prozesua

Nukleoa iragazkortasun handiko hotzean ijetzitako aleetara zuzendutako siliziozko altzairua erabiliz fabrikatzen da, 45° mailakatuko junturaren diseinuarekin. Nukleoaren laminatuak zehaztasunez mozten dira eta automatikoki pilatzen dira, lotura estuak eta bide magnetiko uniformeak bermatzeko. Nukleoa kristal erdi lehorrarekin lotzen da, bibrazioak eta zarata gutxituz, kargarik gabeko galerak murriztuz.

Egitura bihurritua

Goi-tentsioko zein behe-tentsioko harilkiak oxigenorik gabeko kobre-eroaleak erabiliz biribiltzen dira, eroankortasun elektriko handia eta erresistentzia-galera baxuak eskainiz. Behe-tentsioko harilkatzeak paper-zauriaren konfigurazioa hartzen du geruzen arteko isolamendu uniformearekin eta luzetarako olio-hodiekin, indar mekanikoa eta zirkuitu laburreko jasateko gaitasuna nabarmen hobetuz.

Isolamendu eta Hozte Sistema

Kalitate handiko olio mineral isolatzaile gisa bitarteko dielektriko gisa eta hozgarri gisa balio du, egonkortasun kimiko eta indar dielektriko bikainak eskaintzen ditu. Olio-paperaren isolamendu-sistemak hutsean lehortzeko eta olio-betetzeko prozesu zorrotzak jasaten ditu hondar hezetasuna eta aire-burbuilak kentzeko, deskarga partziala hasierako tentsioa baldintza estandarren gainetik bermatuz.

Depositua eta zigilatzeko egitura

Deposituak panel korrugatu baten diseinua du, beroa xahutzea eta hedapen termikoaren konpentsazioa ematen duena, kanpoko kontserbadore baten beharra ezabatuz. Erabat zigilatutako egiturak olioaren oxidazioa eta hezetasuna sartzea ekiditen du, mantenimendurik gabeko funtzionamendua bermatuz transformadorearen bizitza osoan. Presioa arintzeko balbula eta olio-maila neurgailua segurtasun ezaugarri estandar gisa eskaintzen dira.

Kalitate eta Proben Bermea

Bakoitzak olioz murgilduta kanpoko goi-tentsioko transformagailua Errutina eta motako proba integralak egiten ditu entregatu aurretik, kargarik gabeko galerak eta karga galeraren neurketak barne, zirkuitu laburreko inpedantzia probak, induzitutako gaintentsioaren jasateko probak, deskarga partzialeko probak eta tximista-bulkada probak. Funtsezko errendimendu-adierazle guztiek estandar nazionalen eta IEC zehaztapenen eskakizunak gainditzen dituzte, epe luzerako funtzionamendu egonkorra bermatuz eremuko baldintza konplexuetan.

Galderak eta erantzunak: Produktuei buruzko informazio nagusiak

Q1: Zer da 500kVA-ko olioz murgildutako kanpoko tentsio handiko transformadore bat, eta non erabiltzen da?

A: Transformadore honek 10kV edo 35kV bezalako tentsio altuak jaisten ditu 0,4kV bezalako tentsio baxuko mailetara, 500kVA-ko ahalmenarekin. Asko erabiltzen da hiri-banaketa sareetan, industria-parkeetan, energia berriztagarrien proiektuetan eta azpiegituren aplikazioetan, non kanpoko instalazioa eta epe luzerako fidagarritasuna ezinbestekoak diren.

2.G.: Zerk egiten du transformatzaile hau energia eraginkorra?

A: Eraginkortasun energetikoa iragazkortasun handiko aleetara zuzendutako siliziozko altzairuaren eta nukleoen junturaren diseinu optimizatu baten bidez lortzen da. Ezaugarri hauek kargarik gabeko galerak % 15 baino gehiago murrizten dituzte ohiko produktuekin alderatuta, eta ondorioz, elektrizitate-aurrezpen handia lortzen da transformadorearen bizitzan zehar.

Q3: Zeintzuk dira guztiz zigilatutako eraikuntzaren onurak?

A: Guztiz itxitako depositu korrugatuak kontserbadore eta arnasketa sistemaren beharra ezabatzen du. Olio isolatzailea atmosferako airearekin kontaktuan jartzea eragozten du, oxidazioa eta hezetasuna xurgatzea saihestuz. Horrek mantentze-eskakizunak murrizten ditu eta olioaren nahiz transformadorearen bizitza iraupena luzatzen du.

4.G.: Nola funtzionatzen du transformadore honek zirkuitu laburren baldintzetan?

E: 500 kVA-ko olioz murgildutako kanpoko tentsio handiko transformadoreak mekanikoki indartutako harilkadura-egiturarekin eta atxikitzeko sistema sendo batekin diseinatuta dago. Zirkuitu laburren inpaktuaren probak arrakastaz gainditu ditu nazio mailan aitortutako saiakuntza-laborategietan, sarearen akatsetan errendimendu fidagarria eta segurtasuna bermatuz.

Q5: Zer berme eta salmenta osteko laguntza eskaintzen da?

A: 5 urteko bermea eskaintzen dugu fabrikazio-akatsak estaltzen dituen erabilera arruntean. Bizitza osorako laguntza teknikoa eta ordezko piezen erabilgarritasuna eskaintzen dira. Porrotaren kasuan, jakinarazpenetik ordubeteko epean erantzuten dugu eta langile teknikoak 24 orduko epean bidaltzen ditugu etxera. Transformadorea 30 urte baino gutxiagoko bizitzarako diseinatuta dago.

Zergatik aukeratu Lugao Power?

Ziurtagiria eta Kalitatearen Bermea

ISO 9001:2008 Kalitatearen Kudeaketa Sistema Ziurtagiria

CE markatua

Mota Proba Txostenak National Transformer Quality Supervision and Testing Center-en

100% ohiko probak entregatu aurretik: kargarik gabeko galera, karga galera, zirkuitu laburren inpedantzia, induzitutako gain-tentsioa, deskarga partziala, tximista-bulkada eta abar.

Paketatzea eta Bidalketa

Enbalajea: egurrezko kaxa edo eguraldiari erresistentea duten bilgarri bilduta, itsasoko, lurreko edo trenbideko garraiorako egokiak

Bidalketa-baldintza: olioz beteta, zigilatua, fabrikako proba-txostenekin, argibide-eskuliburuekin eta instalazio-planekin batera.

Osagarri estandarrak: olio-mailaren neurgailua, presio arintzeko balbula, termometroa, bushings, lurrerako torlojuak eta hardware multzo osoa

Salmenta Osteko Zerbitzuaren Konpromisoa

5 urteko bermea: martxan jarri ondoren ohiko erabileran sortzen diren kalitate-arazoetarako konponketa edo ordezkapena doan.

Bizitza osorako zerbitzua: laguntza teknikoa eta ordezko piezen erabilgarritasuna produktuaren bizi-ziklo osoan.

30 urteko diseinu-bizitza: kalitate handiko materialekin eraikia epe luzerako fidagarritasuna bermatzeko.

Larrialdi Erantzuna: Erantzuna matxurak jakinarazi eta ordubeteko epean; etxeko zerbitzua 24 orduko epean.
