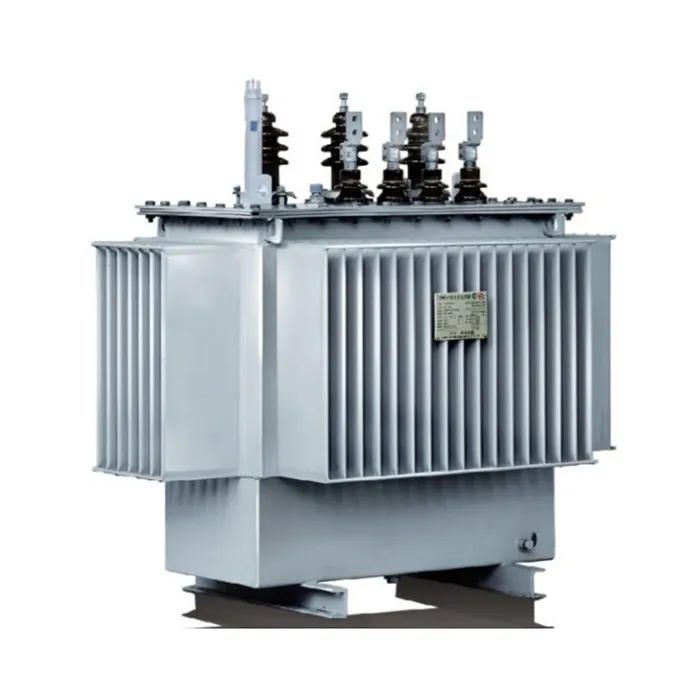

Tentsio Handiko Transformadorea Trifasiko bi harilkatu

Gure konpainiak tentsio altuko sareetarako eta eskala handiko energia sortzeko aplikazioetarako potentzia transmisio fidagarria eta eraginkorra emateko diseinatutako bi harizketetako Transformadore trifasikoko fabrikatzaile profesionala da. Gure abantaila nagusia aplikazio-soluzio malguak dira, tentsio-erregulazio-metodo anitz barne, hala nola, zirkuituz kanpoko txorrota-aldagailuak eta kargapeko txorrota-aldagailuak, tentsioa doitzea ahalbidetuz, sarearen baldintza aldakorren baitan potentzia eten gabe. Hozte-aukera askorekin, hala nola, olioan murgilduta dagoen auto-hoztearekin, aire behartuta hoztearekin eta olio-zirkulazio behartuta, gure transformadoreak ezin hobeto egokitzen dira hainbat instalazio-ingurunetara. Produktu hauek egitura sinplifikatua, funtzionamendu egonkorra, inpaktu eta gainkarga erresistentzia handia eta kostu-eraginkortasun handia konbinatzen dituzte, azpiestazioetarako, zentral elektrikoetarako eta industria-sistema elektrikoetarako hobetsitako aukera bihurtuz.

Marka: Lugao Power Co., Ltd.
Ziurtagiria: ISO/CE/Type test txostena

Bidali kontsulta

Produktuaren Deskribapena

Tentsio handiko Transformadore trifasiko bi harilkatua ek fabrikatuaLugao Power Co., Ltd.tentsio handiko transmisio eta banaketa sareetarako bereziki diseinatutako errendimendu handiko potentzia-transformadore bat da. Hiru haize-diseinuak ez bezala, transformadore honek tentsio altuko eta tentsio baxuko haizeak baino ez ditu, egitura nabarmen sinplifikatuz, funtzionamendu-fidagarritasuna hobetuz. Diseinu honek hutsegite-puntuak murrizten ditu eta akatsen tolerantzia hobetzen du, bereziki egokia da sorgailuaren igoera aplikazioetarako eta sarearen interkonexioetarako.

Galera baxuko aleetara zuzendutako siliziozko altzairuzko nukleoarekin eta oxigenorik gabeko kobrezko eroankortasun handiko harilekin eraikia, transformadoreak kargarik gabeko eta karga galera oso baxuak lortzen ditu. Sendoaolioz murgilduta dagoen hozte-sistemaberoaren xahupen eraginkorra bermatzen du, eta guztiz zigilatutako deposituaren egiturak olioaren oxidazioa eta hezetasuna sartzea ekiditen du. Erregulazio eta hozte konfigurazio anitz eskuragarri daudenez, produktu honek epe luzerako errendimendu egonkorra eskaintzen du funtzionamendu baldintza zorrotzetan.

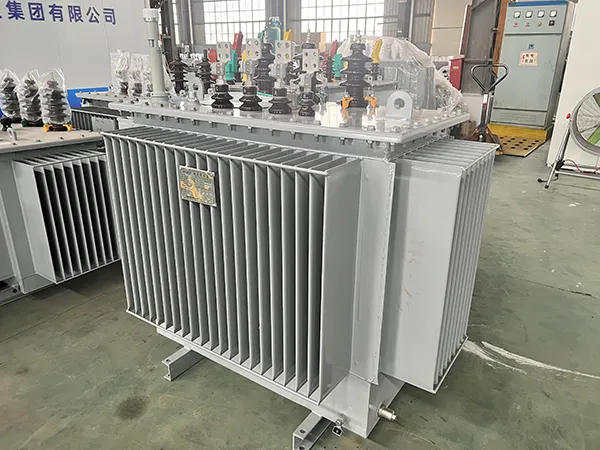

Two Winding Three Phase High Voltage Transformer

Produktuen Ezaugarri eta Aplikazioa

Ezaugarriak

IEC, ANSI, GB eta nazioarteko beste estandarrak betetzen edo gainditzen ditu

Egitura sinplifikatzeko eta fidagarritasun handiagoa lortzeko bi harikako diseinua

Tentsio-erregulazio malgua zirkuitu gabe edo kargan dauden txorrot aldagailuekin

Hozte-metodo anitz: olioan murgildutako auto-hozte, aire behartua hoztea, olio-zirkulazio behartua

Gainkarga-gaitasun handia eta zirkuitulaburra jasateko gaitasun bikaina

Erabat zigilatutako depositu korrugatuaren diseinuak olioaren oxidazioa eta hezetasuna sartzea ekiditen du

Zarata gutxiko funtzionamendua eta eraginkortasun energetiko handia

Eraikuntza sendoa kanpoko ingurune gogoretarako egokia

Dimentsio normalizatuak instalazio eta mantentze errazetarako

Galderak eta erantzunak: Tentsio handiko transformadore trifasiko bi harizketei buruzko informazio nagusiak

G:Zer da tentsio handiko transformadore trifasiko bi harilkatu bat?

A:Tentsio handiko tentsioko transformadore trifasiko bi harilburu batek bi harilkatu bereizi ditu: tentsio handiko harilkatu primario bat eta tentsio baxuko bigarren mailako harilkatu bat nukleo magnetiko komun baten inguruan inguratuta. Elektrizitate-sistemetan tentsioa igo edo jaisteko erabiltzen da, hiru haizeetako edo auto transformadoreen diseinuen alternatiba sinpleagoa eta fidagarriagoa eskainiz. Egitura hau oso zabalduta dago zentral elektrikoetan, azpiestazioetan eta industria-aplikazioetan, non bi tentsio-maila baino ez diren behar diren.

G:Zerk egiten du transformadore hau aplikazioan malgua?

A:Malgutasuna funtsezko bi alderdiren bidez lortzen da. Lehenik eta behin, tentsioa erregulatzeko aukerak aukera ematen die erabiltzaileei zirkuituz kanpoko aldagailuak hautatzeko tentsio-eskakizun egonkorrak dituzten aplikazioetarako, edo kargapeko aldagailuak tentsio-aldakuntza nabarmenak dituzten sareetarako, elikadura hornidura eten gabe erregulazioa ahalbidetuz. Bigarrenik, hozte-metodoaren malgutasunak aplikazio estandarretarako olioz murgildutako auto-hozte, ahalmen handitzeko aire-hozte behartua eta karga handiko edo tenperatura altuko inguruneetarako behartutako olio-zirkulazioa barne hartzen ditu, instalazio-baldintza ezberdinetarako moldagarritasuna bermatuz.

G:Nola hobetzen du bi haizetako diseinuak fidagarritasuna?

A:Hiru haizeetako transformadoreekin alderatuta, haize gutxiagorekin eta barne-konexio sinpleagoekin, bi haize-egiturak hutsegite-puntuak murrizten ditu eta fabrikazioa eta mantentze-lanak errazten ditu. Horrek funtzionamendu-fidagarritasun handiagoa, barne-matxurak izateko arriskua txikiagoa eta arazoen konponketa errazten du, eta aproposa da aplikazio kritikoetarako, hala nola sorgailuaren igoera edo sare nagusiko azpiestazioetarako.

G:Zeintzuk dira gainkarga-ahalmen handiaren eta zirkuitulaburrak jasateko gaitasunaren abantailak?

A:Gainkarga-ahalmen handiak bermatzen du transformadoreak aldi baterako karga igoerak kudeatu ditzakeela gehiegi berotu edo errendimenduaren degradaziorik gabe, eta hori funtsezkoa da eskaria aldakorra duten industria- edo sare-inguruneetan. Zirkuitu laburreko jasateko gaitasun bikainak —harilaketa-egitura optimizatuen, estutze-sistema sendoen eta erresistentzia handiko material isolatzaileen bidez lortutakoa— Transformadorea tentsio mekaniko eta termikoetatik babesten du sareko akatsetan zehar, zerbitzu-bizitza nabarmen luzatuz.

Aplikazioaren eszenatoki nagusiak

Energia Sortzeko Zentralak:Sorgailuaren igoera-transformadore gisa erabiltzen da sorgailuak tentsio handiko transmisio-sareetara konektatzeko.

Sareko azpiestazioak:Bi sare-mailen arteko tentsio-eraldaketarako aproposa, hala nola 110kV-tik 35kV-ra edo 220kV-tik 110kV-ra.

Energia-sistema industrialak:Tentsio handiko tentsio baxuko bihurketa eskaintzen du elikadura-hornidura fidagarria behar duten industria-instalazio handietarako.

Energia berriztagarrien integrazioa:Egokia parke eolikoetarako eta eguzki-zentraletarako, non tentsioa areagotzen den sarera konektatzeko ingurune-baldintza zailetan.

Azpiegitura proiektuak:Aireportuetan, trenbideetan, datu-zentroetan eta ospitaleetan hedatuta dago, fidagarritasun handia eta instalazio aukera malguak behar dituztenak.

Produktuaren parametroa (zehaztapena)

Balorazioa (kVA)	AHT (kV)	LV (kV)	Bektore Taldea	Inpedantzia (%)	Kargarik gabeko galera (kW)	Karga-galera (kW)	Kargarik gabeko korrontea (%)	Pisua (kg)	Neurriak (L×W×H) mm
1000	35	10	YNd11	6.5	1.85	11.20	0.9	2850	1850×1300×1650
2000	35	10	YNd11	7.0	2.80	18.50	0.8	3850	2100×1450×1850
3150	35	10	YNd11	7.0	3.90	26.50	0.7	4950	2350×1600×2100
5000	35	10	YNd11	7.5	5.60	36.80	0.6	6650	2650×1800×2350
8000	35	10	YNd11	8.0	8.20	52.00	0.5	8850	2950×2000×2650
Oharra: Ukipen-eremua: ±% 5, ± 2 × 2,5%; Maiztasuna: 50Hz / 60Hz eskuragarri; Tentsio-erlazio pertsonalizatuak eskuragarri daude eskaeran.

Produkzioaren xehetasunak

Oinarrizko materiala eta fabrikazio-prozesua

Bi hariketa trifasikoko tentsio handiko transformadorearen nukleoa iragazkortasun handiko hotzean ijetzitako aleetara zuzendutako silizio-altzairua erabiliz fabrikatzen da, juntura mailakatuarekin, kargarik gabeko galerak gutxituz eta korronte magnetizatzailea murriztuz. Nukleoaren laminatuak zehaztasunez ebakitzen dira eta automatikoki pilatzen dira, lotura estuak eta bide magnetiko uniformeak bermatzeko. Nukleoa kristal erdi-lehorraren zinta batekin lotzen da, egituraren osotasuna eta zarata gutxiko funtzionamendua mantentzeko.

Egitura bihurritua

Tentsio handiko nahiz tentsio baxuko harilkiak oxigenorik gabeko kobrezko eroaleak erabiliz eraikitzen dira, eroankortasun handia eta erresistentzia-galera baxuak eskainiz. Tentsio baxuko harilkatzeak olio-hodi luzetarako papera edo egitura helikoidala hartzen du, indar mekanikoa eta zirkuitu laburreko jasateko gaitasuna nabarmen hobetuz. Tentsio handiko harilkatua disko tartekatu edo etengabeko konfigurazioekin diseinatuta dago tentsioaren banaketa eta bulkada indarra optimizatzeko.

Isolamendu eta Hozte Sistema

Kalitate handiko mineral isolatzaile olioa edo ingurumena errespetatzen duen su-puntu handiko fluido isolatzailea erabiltzen da indar dielektriko bikaina eta egonkortasun kimikoa emateko. Olio-paperaren isolamendu-sistemak hutsean lehortzeko eta olio-betetzeko prozesuak jasaten ditu hondar hezetasuna eta airea kentzeko, deskarga partzialeko hasierako tentsio handia eta epe luzerako fidagarritasuna bermatuz. Hozte-aukeren artean, olioan murgildutako auto-hozte (ONAN), aire-hozte behartua (ONAF) eta olio-zirkulazio behartua (OFAF) aplikazio askotariko eskakizunak betetzeko daude.

Depositua eta zigilatzeko egitura

Tentsio handiko transformadore trifasiko bi harizketak depositu korrugatuaren diseinua hartzen du. Korrugatutako deposituaren diseinuak hedapen termikoaren konpentsazioa eskaintzen du kontserbadore baten beharrik gabe. Erabat zigilatutako egiturak olioaren oxidazioa eta hezetasuna sartzea ekiditen du, mantentze-maiztasuna murriztuz eta olioaren bizitza luzatuz. Presioa arintzeko balbulak eta maila baxuko alarmak dituzten olio-neurgailuak estandarrak dira baldintza anormaletan funtzionamendu segurua bermatzeko.

Babes eta Kontrol Konfigurazioa

Ekipamendu estandarrak olio-tenperatura-neurgailu bat ditu, alarma-kontaktuak dituena, haize-tenperatura-adierazlea eta presioa arintzeko balbula bat. Monitorizazio hobetua behar duten aplikazioetarako, aukerako gas-erreleak eta zuntz optikoko tenperatura neurtzeko sistemak eskuragarri daude karga dinamikoa kudeatzeko eta akatsak goiz detektatzeko.

Kalitate eta Entseguen Bermea

Bi harizte trifasikoko tentsio handiko transformadoreek mota probak eta ohiko probak egin behar dituzte entregatu aurretik, kargarik gabeko galerak eta karga galerak probak, zirkuitu laburreko inpedantzia probak, induzitutako gaintentsioaren jasateko probak, deskarga partzialeko probak eta tximista-bulkada probak barne. Funtsezko errendimendu-adierazle guztiek estandar nazionalen eta IEC zehaztapenen eskakizunak gainditzen dituzte, epe luzerako funtzionamendu egonkorra bermatuz eremuko baldintza konplexuetan.

Produktuen Salmenta Osteko Zerbitzua

Produktu guztiek bost urteko berme batekin estaltzen dute erabilera arruntean fabrikazio-akatsen aurka, ihesik gabeko eta pintura zuritu gabeko funtzionamenduarekin.

Bizi osorako zerbitzu-laguntzak ordezko piezen eta laguntza teknikoaren erabilgarritasuna bermatzen du produktuaren bizi-ziklo osoan.

Mantentze-baldintza egokietan 30 urte baino gutxiagoko bizitzarako diseinatuta dago.

Ekipamenduak huts egiten badu, hornitzaileak jakinarazi eta ordubeteko epean erantzungo du eta langile teknikoak gunera bidaliko ditu 24 orduko epean.

Zerbitzu Konpromisoa

Lugao Power Co., Ltd.k ISO 9001-2008 Kalitatearen Kudeaketa Sistemaren pean funtzionatzen du, eta bi harilkadura trifasikoko tentsio handiko transformadore guztiek % 100eko kalitate estandarrak betetzen dituztela ziurtatzen du fabrika utzi aurretik. Salmenta aurreko, salmenta eta salmenta osteko zerbitzu integralak eskaintzen dira bezeroaren gogobetetze osoa bermatzeko.

Arauak betetzea:

GB1094.1~2-1996 GB1094.3-2003 GB1094.5-2008 GB/T6451-2015 JB/T3837-2010 GB/T311.1-3.11-97 IEC 60076 seriea
