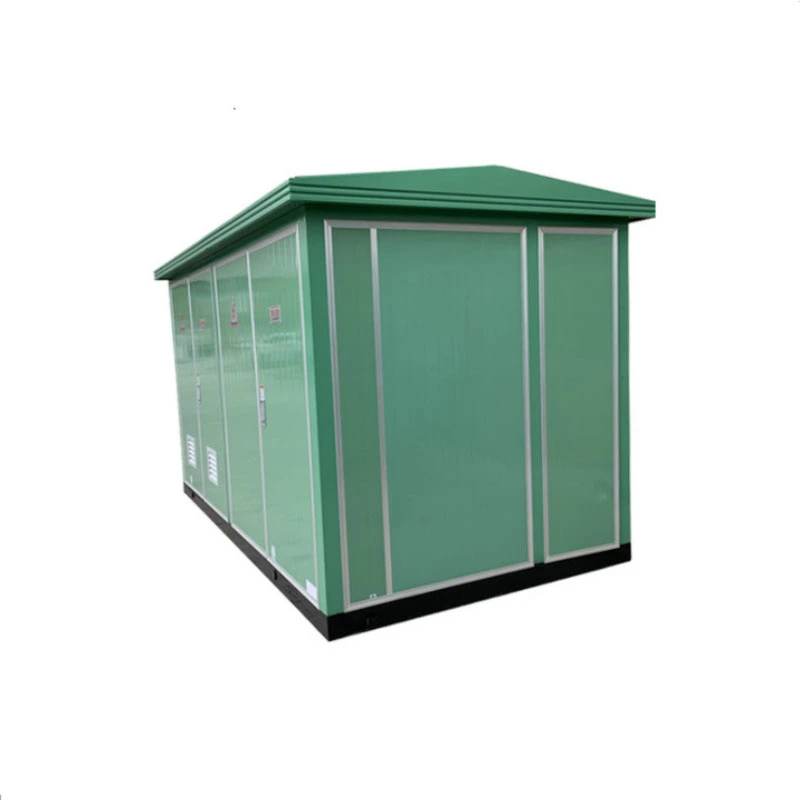

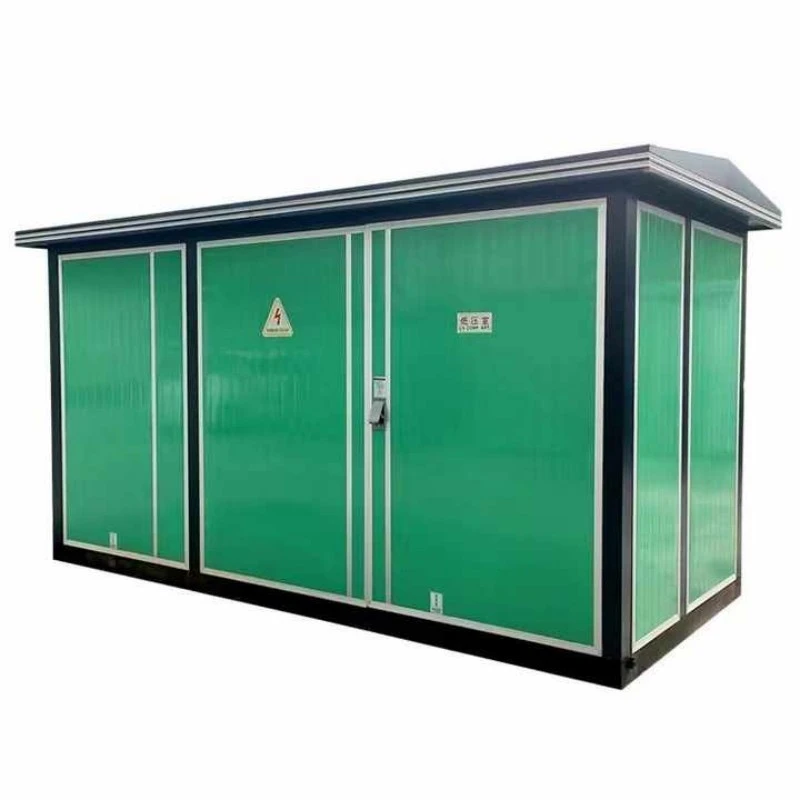

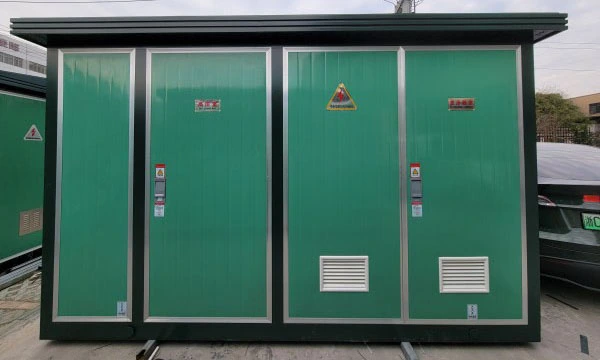

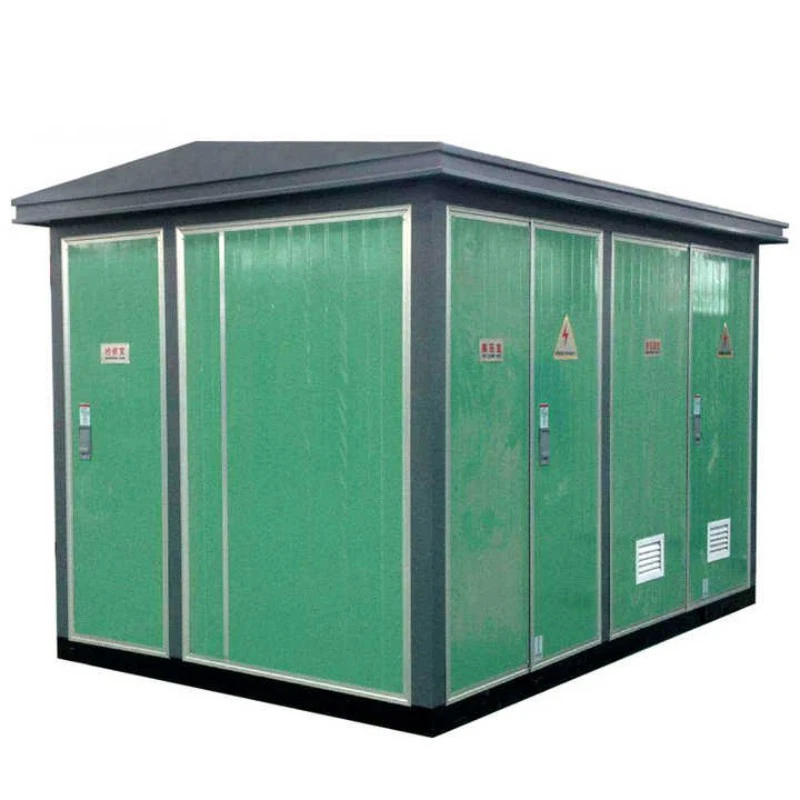

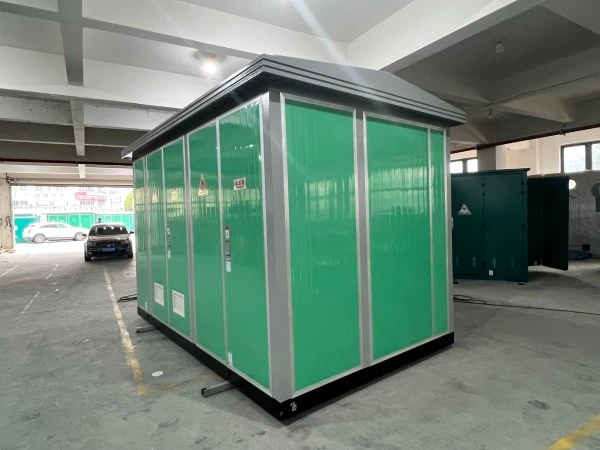

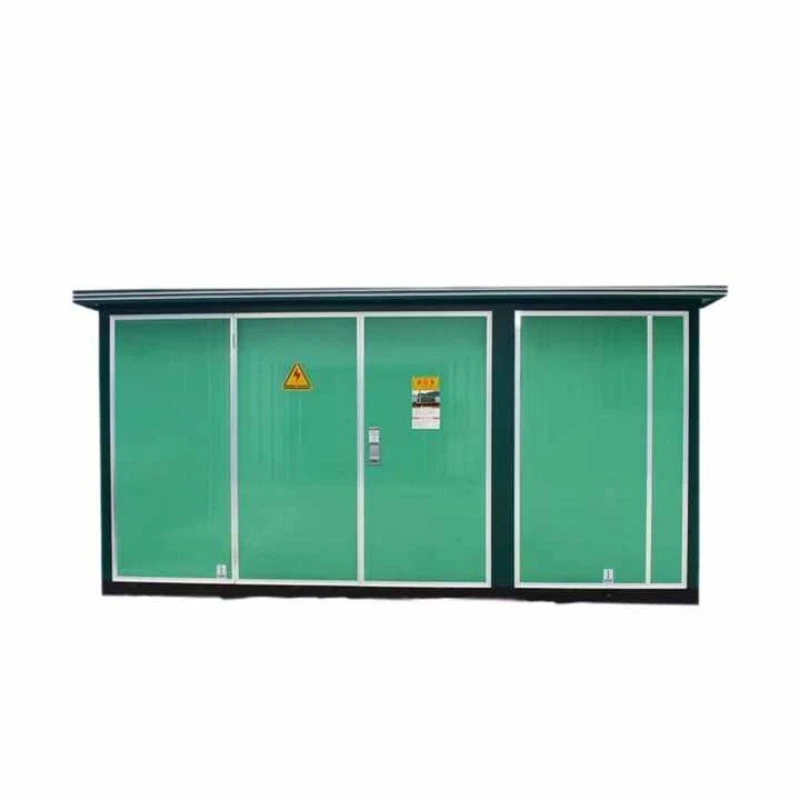

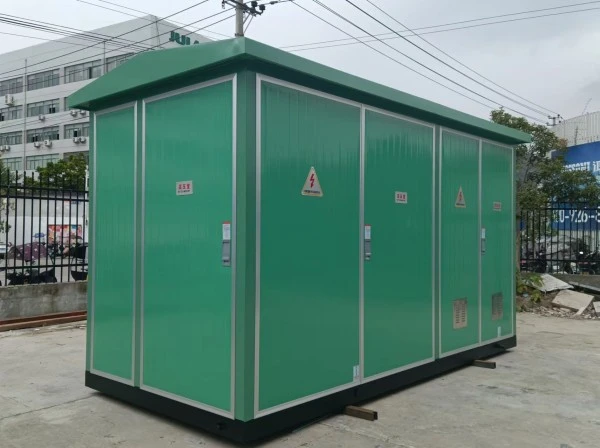

Energia eolikoa paketatua Europako motako azpiestazioa

Energia eolikoa paketatua Europako motako azpiestazioa fabrikan muntatutako potentzia bihurtzeko unitate trinkoa da, bereziki diseinatutako tentsio ertaineko elektrizitatea haize-sorgailu batetik edo anitzetatik jasotzeko, sarearekin bateragarriak diren mailetara jaitsi (edo igo) eta turbina zein zerbitzu-sarea akats elektrikoetatik babesteko.

Kutxako azpiestazio generikoak ez bezala, unitate hau haize-sorkuntzaren eskakizun berezietarako diseinatuta dago:

● Bibrazio-tolerantzia handia: barne-barra indartuak eta soltearen aurkako hardwarea.

● Tentsio zabaleko swing-ostatua: 400V-tik (turbinaren terminala) 35kV-ra (bilketa-sarea) irteerako gorabeherak kudeatzen ditu.

● Urruneko monitorizazioa prest: turbinak kontrolatzeko geletarako SCADA ataka integratuak.

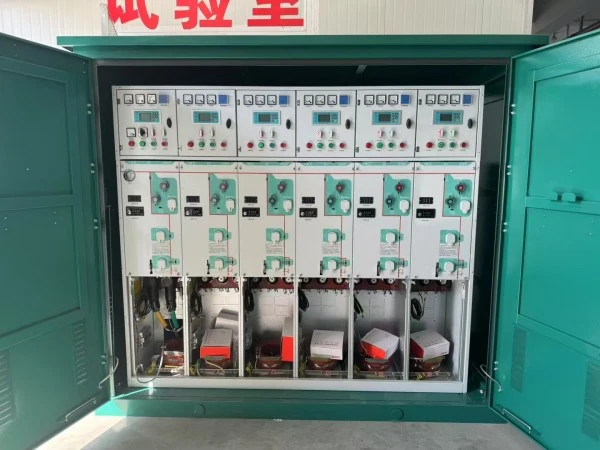

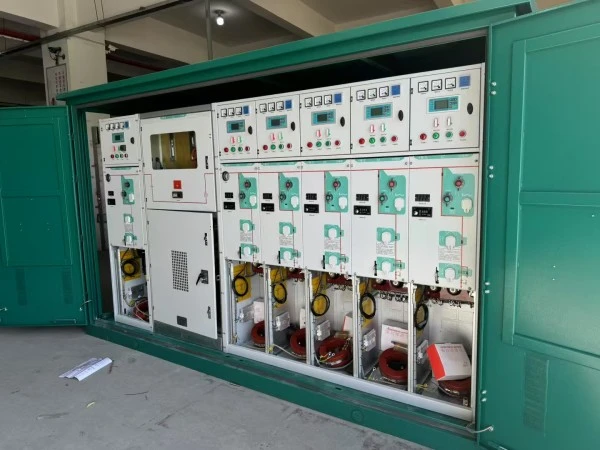

Fisikoki, Europako hiru konpartimentuko arkitektura klasikoari eusten dio Wind power Packed European Substation (HV aldea, transformatzailea, LV aldea) baina haizeari buruzko ezaugarri espezifikoak gehitzen ditu: interfazearen babeserako errele dedikatu bat, iragazpen harmonikoko terminalak eta kostaldeko gatz-ihintzetarako balio duen eguraldiaren aurkako itxitura.

Zer egin dezake?

Funtzio nagusia: Sorgailu eoliko baten eta tentsio ertaineko bilketa sarearen arteko interfaze elektriko gisa jokatzen du.

Oinarrizko lau lanpostu:

1. Tentsio-eraldaketa:Turbinaren irteerako tentsioa (normalean 690V) bilketa sareko tentsioa (10kV-35kV) bihurtzen du, unitatearen barruan kokatutako transformadore igoera baten bidez.

2. Matxurak isolatzea:Turbina automatikoki deskonektatzen du sarearen parametroak (tentsioa, maiztasuna) baimendutako mugetatik kanpo noraezean, bi aktibo babestuz.

3. Potentzia-kalitatearen baldintzapena:Turbinaren barruko maiztasun aldakorreko unitateek sortutako harmonikoak arintzeko lurreratzea, tentsio-motagailuak eta iragazketa-puntuak eskaintzen ditu.

4. Energiaren neurketa eta jarraipena:Baliabide-mailako CT eta PT-ak ditu elikadura-tarifak neurtzeko eta urrutiko errendimenduaren jarraipena egiteko.

Energia eolikoa paketatua Europako motako Azpiestazioa guztiz aldez aurretik kabletuta eta probatuta iristen denez, parke eolikoko garatzaileek tokiko muntaketa elektrikoa hilabeteak saihesten dituzte. Unitate batek turbina handi bakar bat (2MW-6MW) edo "margarita kate" konfigurazioko turbina txikien multzo txiki bati balio du.

Produktuaren parametroa

Jarraian, Lugao Power-en Europako Paketeatutako Energia Eolikoaren zehaztapen tekniko estandarrak daude. Kalifikazio pertsonalizatuak eskuragarri daude eskatuta.

Produktuen Ezaugarri eta Aplikazioa

1.G.: Zerk bereizten du Europako azpiestazio eolikoa paketatuta Europako azpiestazio estandar batetik?

A: Haizearen hiru ezaugarri espezifikoak. Lehenik eta behin, energia eolikoko paketatutako Europako azpiestazio baten barruan dagoen transformagailua norabide biko potentzia-fluxurako eta tentsio-fluktuazio sarrietarako diseinatuta dago, turbinak etengabe gora eta behera. Bigarrenik, LV konpartimentuak sarearen interfazearen babeserako errele dedikatu bat dauka, sareko tentsioa edo maiztasuna noraezean 100 ms-ko epean abiarazten dena, zerbitzuen interkonexio estandarrek eskatzen duten moduan (adibidez, IEEE 1547, IEC 61727). Hirugarrenik, itxitura osoak bibrazioen aurkako euskarriak erabiltzen ditu kontaktu elektriko guztietan; unitate estandarrek turbina baten ondoan sei hilabeteren ondoren torlojua askatzen ikusiko lukete.

2.G.: Nola kudeatzen ditu unitate honek parke eoliko irekietan ohikoak diren tximistak?

E: Europako azpiestazio haize-energia ontziratu bakoitzak 1+2 motako tentsio-motagailuekin hornituta dator HV zein LV aldeetan (deskarga-gaitasuna 25 kA polo bakoitzeko). Gainera, transformadore-tangak 120 mm²-ko kobrezko kablerako zuzeneko lurrerako ate bat dauka. Gure fabrikako proban, 10/350μs-ko tximista-bulkadak simulatzen ditugu 100kA-rainoko barne-distirarik gabe.

3.G.: Azpiestazio hau lurreko nahiz itsasoko eolikorako erabil al daiteke?

A: Lehorrean, erabat. Offshorerako, "Offshore Package" izeneko bertsio berritua eskaintzen dugu. Energia eoliko estandarrak Europako azpiestazio estandarrak IP54 kalifikazioa du, itsasertzeko guneetarako egokia. Itsasorako (turbinaren plataforman edo jaka oinarrian), IP66ra berritzen dugu, C5-M itsas mailako estaldura erabiltzen dugu (400μm baino gehiagoko lodiera) eta altzairuzko torloju estandar guztiak 316L altzairu herdoilgaitzez ordezkatzen ditugu. Transformadore-olioa ester naturalarekin (biodegradagarria) ordezkatzen da ingurumen-arauak betetzeko.

4.G.: Zein dira unitate honen aplikazio-eszenatoki ohikoenak?

A: Lau aplikazio nagusi:

Ekoizpen Xehetasunak

Lugao Power-ek nola eraikitzen duen Europako azpiestazio eoliko hobea paketatuta

1. Xehetasuna: Bibrazioen Aurkako Ingeniaritza

Parke eolikoetako azpiestazioen hutsegite gehienak turbinaren etengabeko oszilaziotik (0,5-2 Hz) konexio solteetatik datoz. Gure irtenbidea: busbar-konexio bakoitzak torloju-buruaren azpian Belleville disko-malgukiak erabiltzen ditu, eta osagaiek dardara egiten dutenean ere atxikitzeko indarra mantenduz. Terminal-blokeak kaiola-pintza motakoak dira (ez torloju-pintza). Barneko kable lokarriak altzairu herdoilgaitzezko blokeo-uhalekin ordezkatzen dira. Emaitza: simulatutako bibrazioko 5.000 ordu igaro ondoren (2g, 5–200 Hz-ko miaketa), momentuaren atxikipena hasierako balioaren %90 izaten jarraitzen du.

2. Xehetasuna: Haizearen Zikloaren Transformadorearen Diseinua

Banaketa-transformadore estandarrak karga egonkorrak ikusten dituzte. Haize-transformadoreek 10 segundo baino gutxiagotan %0tik %110era aldatzen dute. GureaEnergia eolikoa Paketatutako Europako motako Azpiestazioazirkuitu laburreko indar handiko nukleoa erabiltzen du 4,5 MPa-ko presio axialarekin (2,5 MPa-ko industria estandarrarekin). Harilak etengabe transposatutako eroaleak (CTC) dira, kate paralelo anitz baino, zirkulazio-galerak ezabatuz karga desorekatuetan. Zuntz optikoko tenperatura sentsoreak ere gehitzen ditugu LV harilkaduran zuzenean txertatuta —ez soilik olio-termometro nagusiak—, denbora errealeko hotspot datuak turbinaren kontrolatzaileari emanez.

3. xehetasuna: Korrosioaren babesa pinturaz haratago

Parke eolikoak C3 (barnealdean) eta C5-M (offshore) inguruneetan kokatzen dira. Hauts estaldura estandarrak huts egiten du ebakitako ertzetan. Gure prozesua:

1. Ertz zigilatzea: laser bidez moztutako ertz bakoitzak margotu aurretik epoxi ertz zigilatzeko ale bat jasotzen du.

2. Zink aberatsa den lehengaia: % 95eko zink hautsaren epoxiaren 80 μm (sakrifizio babesa).

3. Tarteko geruza: 100μm epoxi handiko eraikuntza.

4. Topcoat: 80μm poliuretano (RAL 7035 gris argia, edo pertsonalizatua).

DFT osoa (film lehorren lodiera) = 260μm gutxienez. Gatz-ihinztatzea 1.500 ordura arte probatu da arrastorik gabe (ASTM B117).

Gure abantaila vs. Lehiakideak

Zergatik aukeratu Lugao Power energia eolikoko azpiestazioetarako?

10 urte baino gehiago potentzia-ekipoen fabrikazioan

Transformadore eta MT Konmutagailuen Ingeniaritza Talde Dedikatua

Energia eolikoko azpiestazioen irtenbideak 1MVAtik 8MVAra

Bidalketa aurretik fabrikako probak

Lehorreko eta kostaldeko proiektu eolikoetarako pertsonalizatutako diseinuak

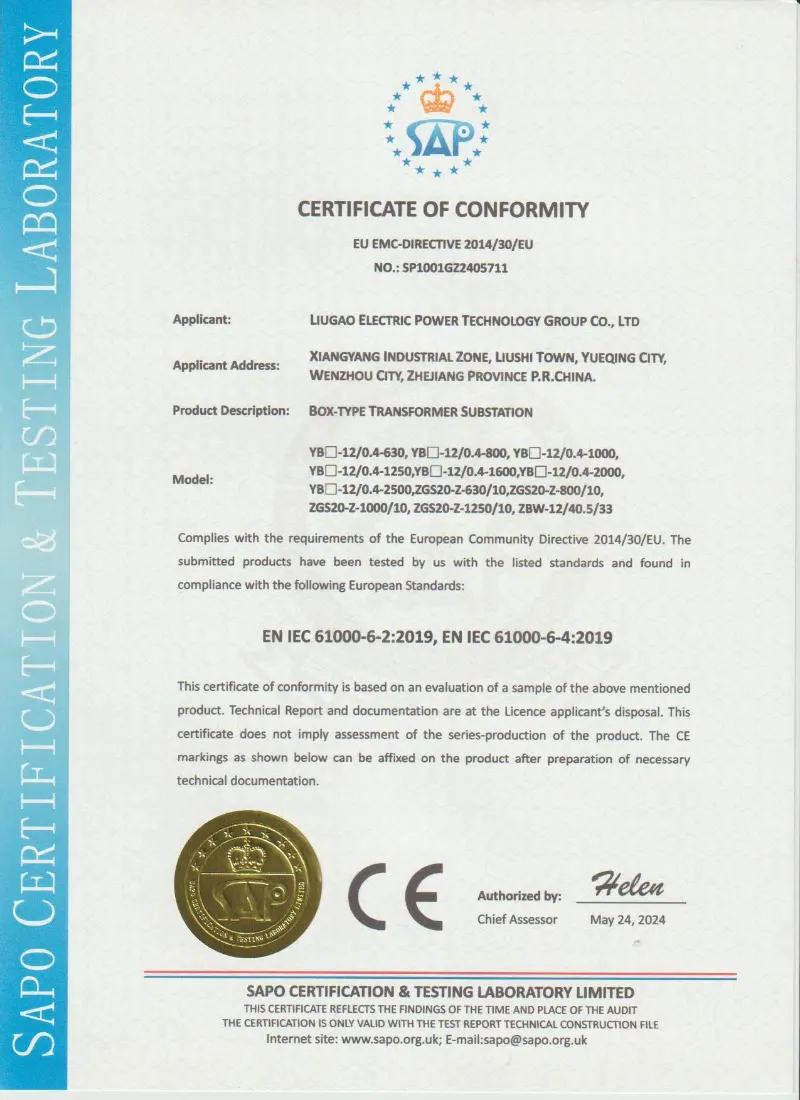

IEC-ren araberako fabrikazioa eta probak
