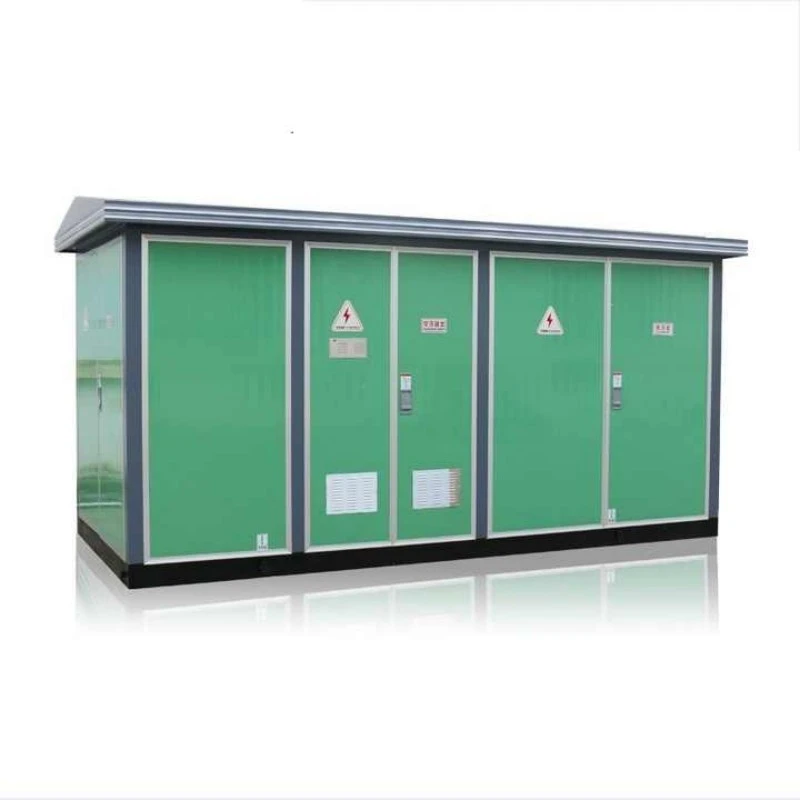

Aurrefabrikatutako Europar motako Azpiestazio trinkoa

Europar motako Azpiestazio trinko aurrefabrikatua fabrikan muntatutako hiru ganberako potentzia banatzeko unitate itxia da, tentsio ertaineko elektrizitatea jasotzeko, eraldatzeko eta tentsio baxuko kargetara banatzeko diseinatua. Hormigoizko azpiestazio tradizionalek ez bezala, asteak behar dituzten tokiko eraikuntzak behar dituztenak, unitate hau konektatzeko prest iristen da.

Zer da?

Europako azpiestazio trinko aurrefabrikatua (aEuropako kutxa azpiestazioa) hiru konpartimentu bereizi eta bereizi ditu:

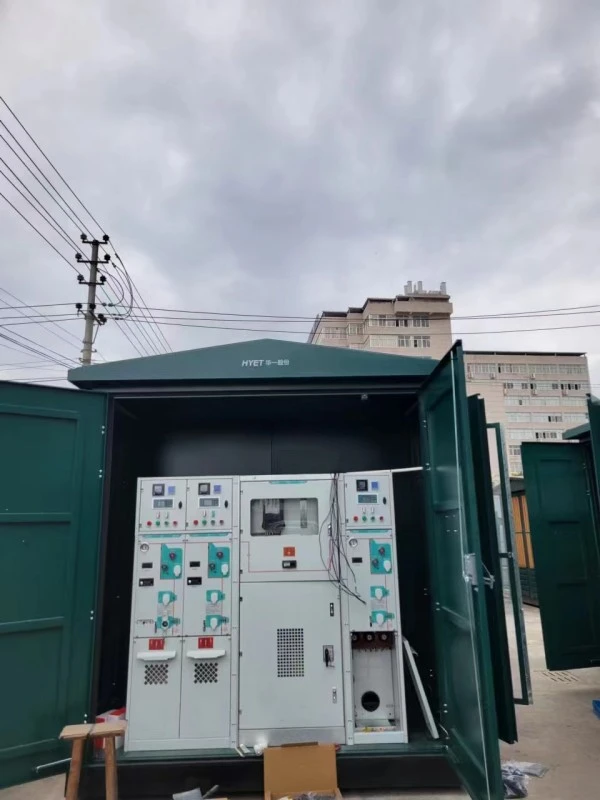

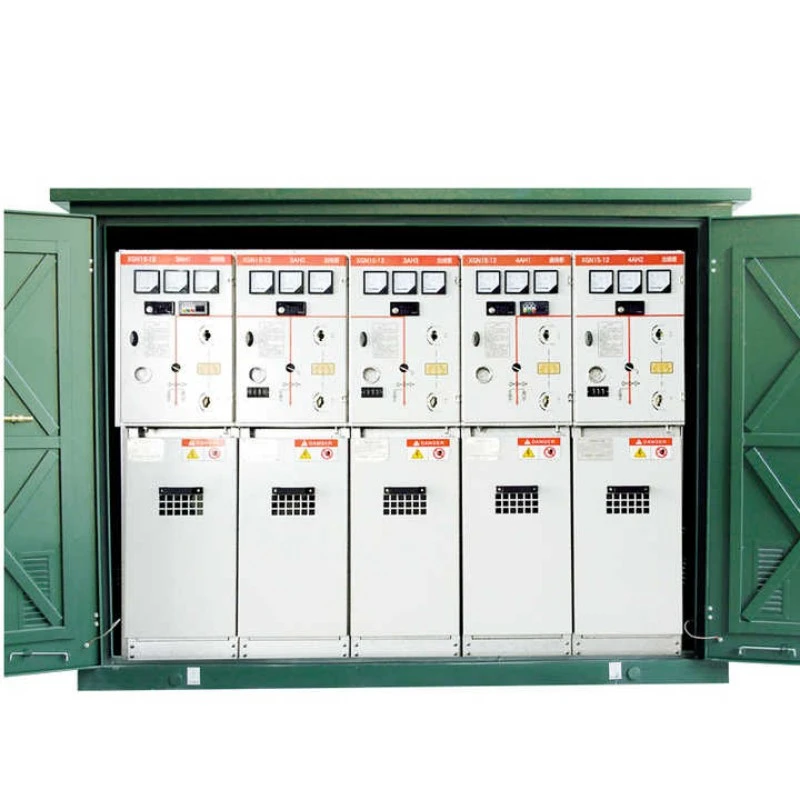

1. Tentsio handiko (HV) konpartimentua: etengailuak, babes-erreleak eta neurketa-gailuak daude.

2. Transformadorearen konpartimendua: Olioan murgildutako edo lehorreko transformadore bat dauka.

3. Behe-tentsioko (LV) konpartimendua: banaketa-panelak, etengailuak eta irteerako elikadurak ditu.

Hiru ganbera hauek "I" edo "II" forman daude antolatuta, altzairuzko edo konpositezko itxitura bakar baten barruan. Konpartimentu guztiak metalezko partizioen bidez bereizten dira matxurak hedatzea saihesteko.

Zer egin dezake?

Ekipamendu honek hiru funtzio nagusi betetzen ditu:

1. Tentsio txikiagoko bihurketa: sarrerako tentsio ertaina (6kV, 10kV, 20kV, 35kV) tentsio baxu erabilgarri bihurtzen du (400V, 230V).

2. Babesa eta isolamendua: automatikoki matxuratutako zirkuituak isolatzen ditu fusibleen edo etengailuen bidez, beherako aktiboak babestuz.

3. Kargaren kudeaketa: irteerako zirkuitu anitzetan potentzia banatzen du, etenketa, neurketa eta monitorizazio selektiboak ahalbidetuz.

Aurrefabrikatutako Europako motako Azpiestazio trinkoa aurrez kableatua eta fabrikan probatua dagoenez, tokiko kableatuaren akats konplexuak ezabatzen ditu. Etxebizitza blokeetan, lantegietan, eguzki-ustiategietan eta EV kargatzeko guneetan azken energia banatzeko nerbio-gune gisa balio du.

Produktuaren Abantailak

Lugao Power-en Europar motako azpiestazio trinko aurrefabrikatua aukeratzen duzunean, bost abantaila lehiakor lortzen dituzu ohiko azpiestazioen eta amerikar motako alternatiben aurrean.

1. abantaila: Langileen segurtasuna

Hiru konpartimentuko "konpartimentudun" diseinua Europako edozein azpiestazio aurrefabrikatu trinkoaren bereizgarria da. Atal bakoitza erabat interblokeatuta dago interblokeo mekaniko eta elektrikoekin. Esaterako, LV atea ezin da ireki etengailu nagusia ITZITA ez badago; AHT atea ezin da ireki lurrerako etengailua ITXITA ez bada. Segurtasun logika sekuentzial honek zuzeneko aurrealdeko esposizioa saihesten du, operadoreentzako arku-flash-arriskuak nabarmen murrizten ditu. Amerikako motako azpiestazioek, aldiz, sarritan ageriko pieza biziak izan dituzte fusibleen ordezkapenean.

2. abantaila: etenik gabeko elikatze-hornidura gaitasuna

Amerikako motako unitateetan ez bezala, non fusible bat ordezkatzeak transformadore osoa desenergizatu behar duen, gure Europar motako Azpiestazio Aurrefabrikatu trinkoak mantentze independentea ahalbidetzen du. LV konpartimendua ireki dezakezu kontagailuak irakurtzeko HV aldea bizirik dagoen bitartean. Bertsio aurreratuagoek begizta aldatzeko RMU (Eraztun Unitate Nagusia) har dezakete, eta "bi sartu, bi atera" konfigurazioa ahalbidetzen du, beherako bezeroei potentzia mantentzen diena, baita upstream akatsetan ere. Horrek ezinbestekoa egiten du ospitaleetarako eta datu-zentroetarako.

3. abantaila: Kudeaketa Termiko Bikaina

Transformadoreen konpartimentu bakoitzak behartutako aireztapena (termostatikoki kontrolatutako haizagailu automatikoak) eta konbekzio naturalaren erretenak ditu. Bereizketa fisikoak esan nahi du transformadoreak sortutako beroak ez duela HV konpartimentuko errele elektroniko sentikorrak eragiten. Gure probek barne-tenperatura segmentatu gabeko diseinuak baino 15-20 °C baxuagoa dela erakusten dute udako karga gailurretan, isolamenduaren bizitza zuzenean luzatuz.

4. abantaila: Muturreko ingurumen-egokitzapena

IP54 gutxienekoarekin eraikia (hautsaren aurkakoa eta ur-zorrotadaren aurka babestuta), itxiturak gatz-ihintza, hondar-ekaitzak eta euri handiak jasaten ditu. 40 mm-ko aire tarteak eta kondentsazioaren aurkako berogailuek barneko hezetasuna saihesten dute. Funtzionamendu-tartea: -40°C eta +55°C. Sendotasun horri esker, Europako motako Azpiestazio trinko Aurrefabrikatua kostaldeko parke eolikoetarako eta basamortuko eguzki proiektuetarako aukera lehenetsia da.

5. abantaila: Jabetzaren guztizko kostua (TCO) txikiagoa

Hasierako erosketa prezioa amerikar motako unitate konparagarri bat baino % 15-20 handiagoa izan daiteke, baina 20 urte baino gehiagoko TCO % 30 txikiagoa da. Zergatik? Europako motako unitateek osagai modularrak eta ordezkagarriak dituzte (fusible akastun bat bakarrik aldatzen duzu, ez busbarra osoa). Olioa edukitzeko putzuek lurzoruaren kutsadura isunak saihesten dituzte. Gutxieneko obra zibilek (hormigoizko kuskula laua besterik ez) hormigoizko gela bat eraikitzearekin alderatuta, 5.000-10.000 $ aurrezten dira instalazioko lana unitateko.

Produktuaren Ezaugarriak

Jarraian, Europako azpiestazio trinko aurrefabrikatuaren ingeniaritza-ezaugarri espezifikoak daude:

Ekoizpen Xehetasunak

Lugao Power-ek 25.000 m²-ko ISO 9001 ziurtagiria duen Europako azpiestazio aurrefabrikatu guztiak fabrikatzen ditu. Jarraian, gure kalitatea bereizten duten ekoizpenaren xehetasun nagusiak daude.

Materialen hautaketa

Altzairua: inportatutako DX51D+Z275 altzairu galbanizatua, zizailatuta eta tolestuta CNC dorrezko puntzoi batean (tolerantzia ±0,2 mm).

GRP (Glass Reinforced Polyester): kostaldeko eskarietarako eskaintzen da - zero korrosioa, baina kostu handiagoa. Suaren aurkako klasea VO (UL94).

Transformadorearen nukleoa: metal amorfoa edo CRGO siliziozko altzairua (M5 kalifikazioa, 0,23 mm-ko lodiera). Kargarik gabeko galera % 70 murriztu da altzairu estandarrekin alderatuta.

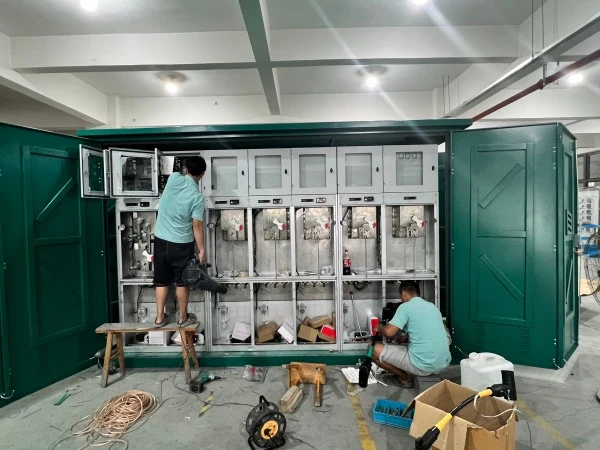

Muntaketa Prozesua

Konpartimentuen fabrikazioa: HV, Transformadore eta LV sekzioetarako soldadura-jamera bereiziak. Konpartimentu bakoitza xaboi-soluzio batekin probatzen da (olioa edukitzeko).

Pintura: Aurretratamendua (koipegabetzea, fosfatatzea) → Primer epoxi (80μm) → Poliesterrazko estalkia (70μm). Gatz-ihinztadura proba: 720 ordu iraupenik gabe.

Barne kableatuak: halogenorik gabekoak, 90°C-ko kobrezko kableak, hexagonaleko trokelekin oztopatutakoak (ateratze-proba >200N). Borne guztiak bero-uzkurtzeko markatzaileekin etiketatuta.

Transformadorearen instalazioa: Olioz betetako transformadoreek hutsean lehortzen dute (hondar-hezetasuna <%0,5). Lehor motako transformadoreak hutseko presiopean (VPI) bi aldiz bustitzen dira.

Kalitate Kontroleko Kontrolak

1. Proba dielektrikoa: 28kV/1min HV alderako; 3kV/1min LV alderako.

2. Bero-funtzioa: karga osoa 40 °C giroan 8 orduz; tenperatura igoera 12 PT100 sentsoreek kontrolatzen dute.

3. IP proba: hauts-ganbera 8 orduz, eta ondoren ur-zorrotada proba (12,5 mm-ko pita 100 litro/min).

4. Interblokeo funtzionalaren proba: 50 ireki-itxi ziklo etengailu bakoitzean.

Pertsonalizazio aukerak

1. Kolorea: RAL 7035 (gris argia) estandarra; edozein RAL kodea eskatuta (+15 eguneko epea).

2. Kableen sarrera: Behean (zokalaren bidez) edo alboan (guruin-plakak).

3. Ezaugarri adimendunak: IoT gaitutako urruneko monitorizazioa (korrontea, tentsioa, tenperatura, atearen egoera) 4G/WiFi bidez.

Paketatzea, Bidalketa, Bermea

Paketatzea eta bidalketa

Europar motako Azpiestazio Aurrefabrikatu Konpaktu bakoitza lau altxagailu barneratuta altxatzen da (2× pisu gordinarekin probatua). Enbalatzeko prozedura:

● Barrualdea: konpartimentu bakoitzaren barnean jarritako silize gel-lehorgailu-paketeak (2 kg) hezetasuna xurgatzeko.

● Kableen sarrerak: plastikozko tapoiekin eta zinta autobilkanizatzailearekin itxita.

● Kanpoaldea: VCI (Lurrunaren Korrosioaren Inhibitzailea) filmarekin bilduta, eta, ondoren, lona iragazgaitzez estalita.

● Kaxa: altzairuzko bidalketa-plataforma batean lotua (1200 mm-ko altuera eskorga-poltsikoetarako). Txokoen babesleak eta uhalak.

Epea: 25 lanegun 630kVA unitate estandarrentzat; 35 egun eskaera pertsonalizatuetarako (neurketa adimenduna barne).

Bermea eta salmenta ostekoa

Berme-epea: 12 hilabete martxan jartzen denetik edo 14 hilabete bidalketa-epea (lehen gertatzen dena).

Estaldura: materialen edo eskulanean egindako fabrikazio-akats guztiak. Ez ditu estaltzen tximistak, uholdeek, izen-plakaren gainkargak edo baimendu gabeko aldaketen ondoriozko kalteak.
