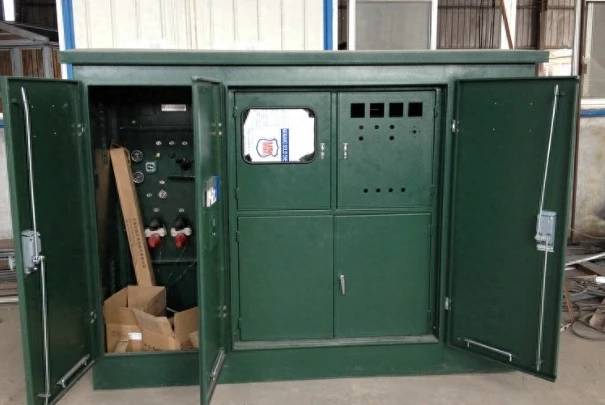

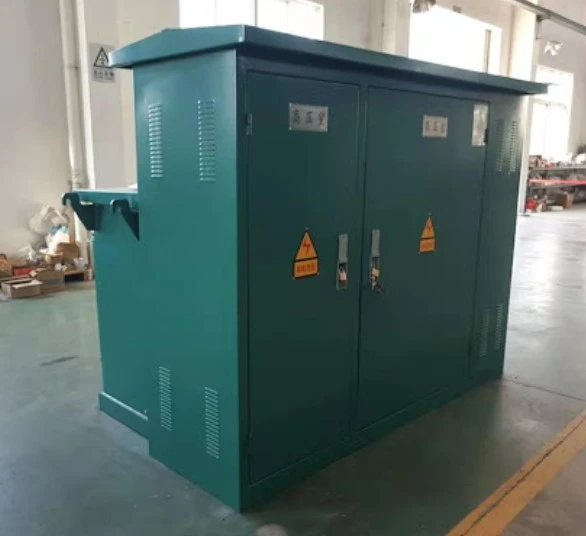

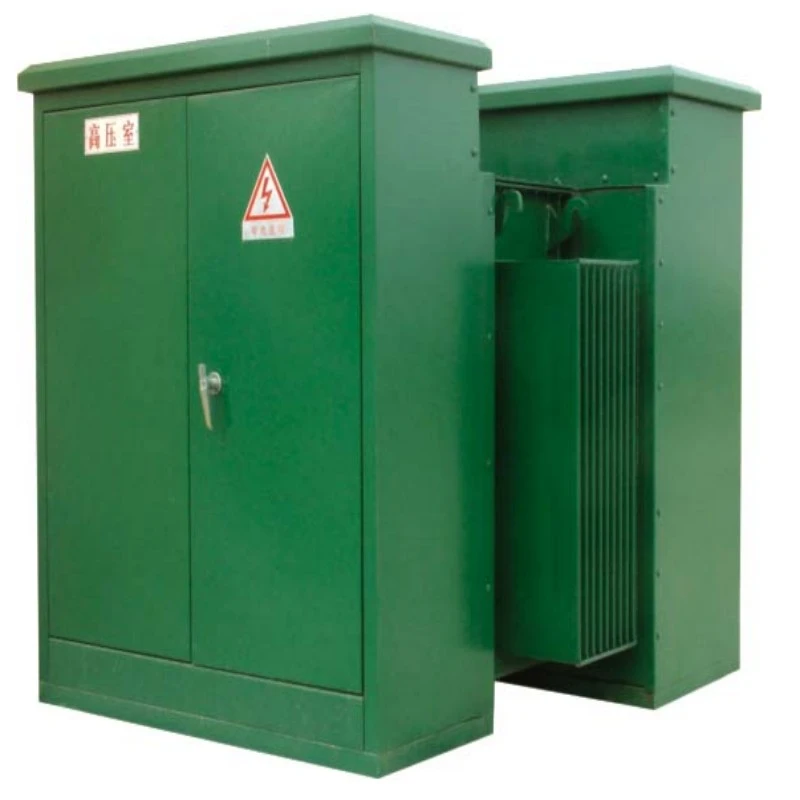

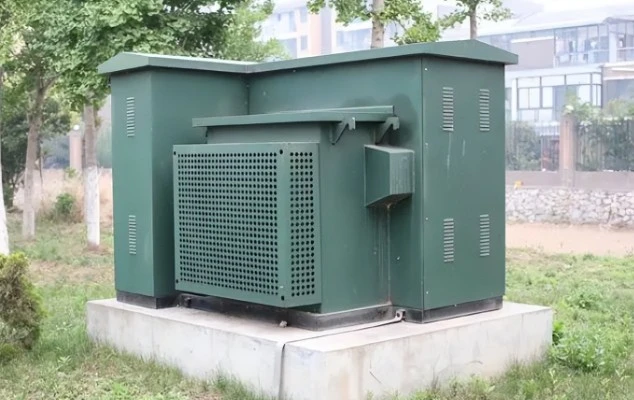

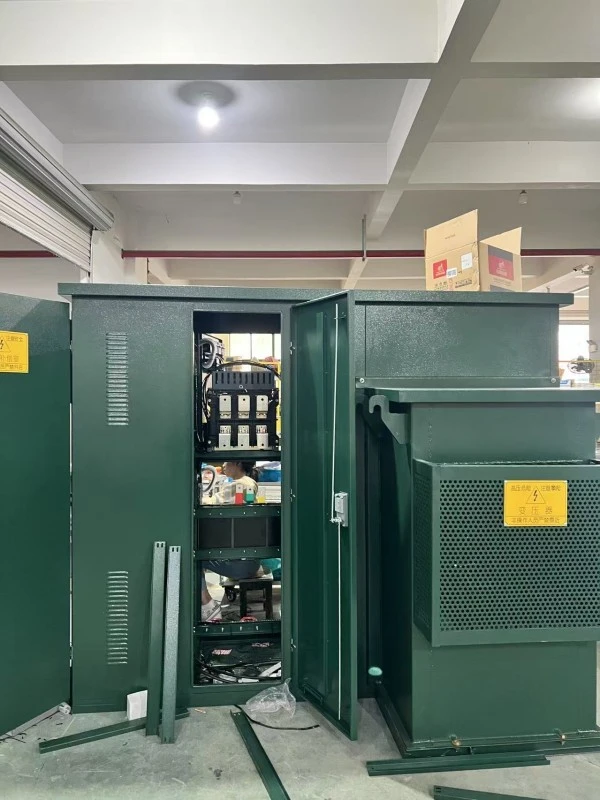

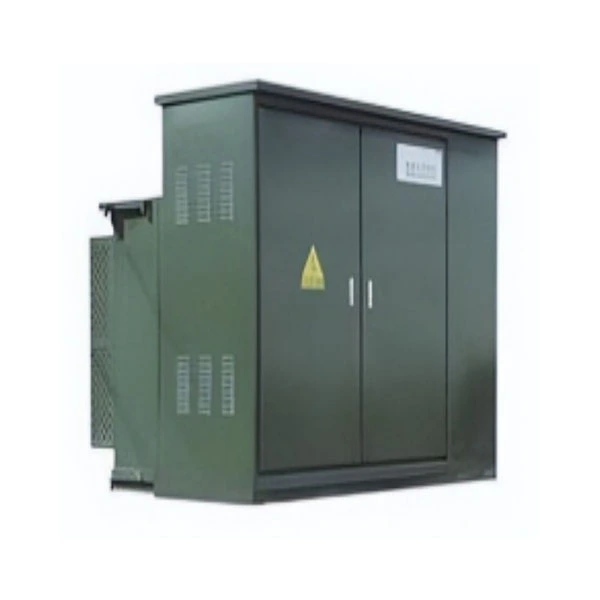

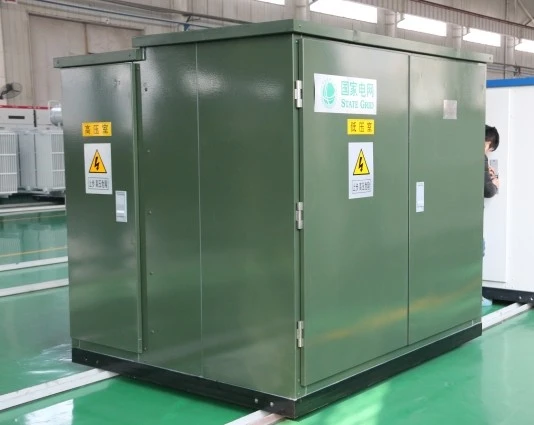

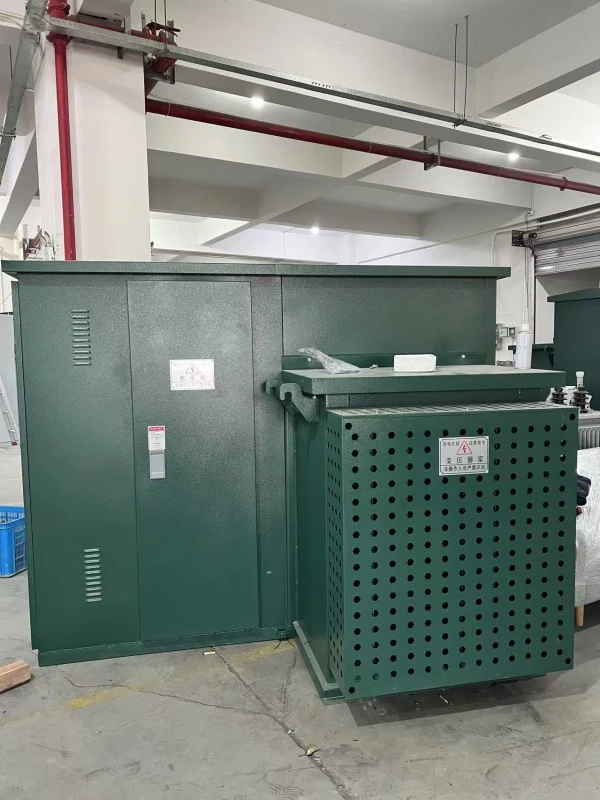

Transformadoreen Olioa Isolatzeko Kutxa Mota trinkoa Amerikar Mota Azpiestazio

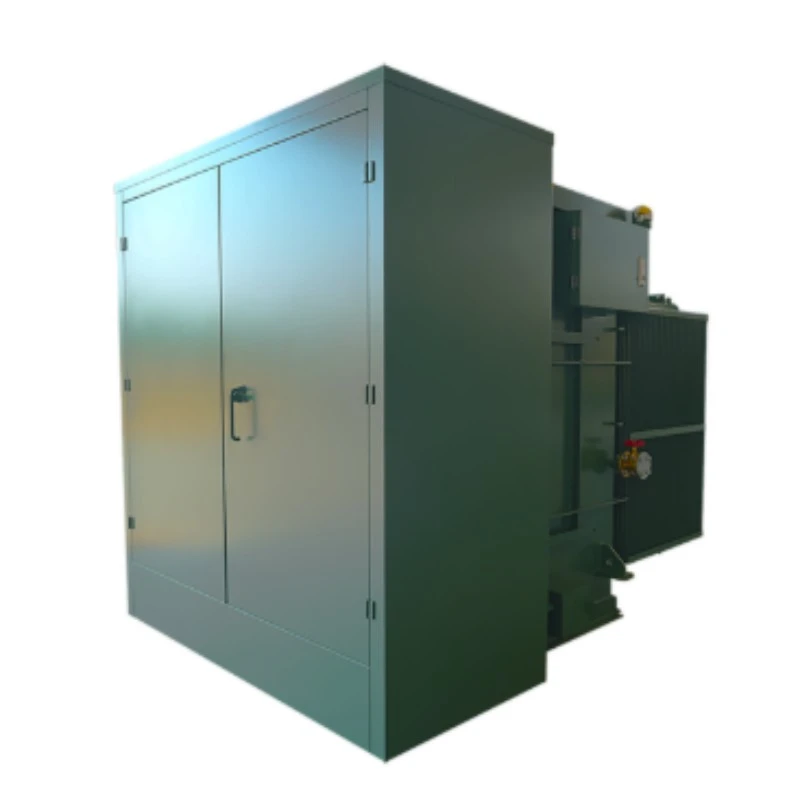

Transformadore olioaren isolamendua Box-Type Compact American motako Azpiestazioa guztiz integratua eta aurrefabrikatutako potentzia banatzeko irtenbide bat da. Definizioz, patinetan muntatutako multzo trinkoa da, a konbinatzen duenagoi-tentsioko etengailuak, olioan murgilduta dagoen potentzia-transformadore bat eta behe-tentsioko banaketa-panelak metalezko itxitura bakarrean itxita.

Zer da:

Osagaiak bereizten dituzten Europako estiloko azpiestazio tradizionalek ez bezala, hauAmerikar motako unitateaTransformadore-olioa isolatzaile elektriko eta hozte-euskarri gisa erabiltzen du. Transformadore-tanga itxiturarekin egituraz integratuta dago, "kutxa mota" forma-faktorea bateratua sortuz.

Zer egiten du:

Azpiestazio hau goi-tentsioko elektrizitate primarioa (normalean 12kV-tik 36kV-ra) tentsio baxuko potentzia erabilgarri bihurtzeko diseinatuta dago (208V-tik 480V-ra). Hiru funtzio kritiko betetzen ditu:

1. Tentsio-jaitsiera: Erdi-tentsioa murrizten du erabilera-tentsioetara.

2. Babesa: Fusibleak eta etengailuak biltzen ditu ibaian beherako sareak matxuretatik babesteko.

3. Banaketa: elektrizitatea kudeatu eta banatzen du bizitegi-komunitateetara, merkataritza-zentroetara edo industria-instalazioetara.

Transformadore-olioaren isolamendua Box-Type Compact Amerikako motako Azpiestazioek espazioa lehen mailakoa den baina fidagarritasuna arriskuan jartzen duten inguruneetan nabarmentzen da. Ezabatzen du aparteko patio hesitua edo hormigoizko ganga baten beharra, zati bizi guztiak guztiz itxita baitaude.

Produktuaren parametroa (zehaztapena)

Produktuen Ezaugarri eta Aplikazioa

Q1: Zerk egiten du Transformer olio isolamendu Kutxa-Type Compact American motako Azpiestazioa pad-muntatutako transformadore estandar batetik desberdina?

A1: Aldea integrazioan dago. Pad-en muntatutako transformadore estandarra transformadore bat besterik ez da. Gure Box-Type Compact American motako Azpiestazioek tentsio handiko konpartimentu bat dauka, karga etengailuekin eta fusibleekin, gehi tentsio baxuko etengailu-panel bat. "Kaxa bateko azpiestazioa" da, eta unitate estandarra transformadore bat besterik ez da. Olioaren isolamenduak arkua itzaltzeko gaitasuna ere eskaintzen du matxuretan.

2.G.: Nola eragiten dio olioaren isolamenduak nire funtzionamenduari muturreko klimatan?

A2: Transformadoreen olioak aireak baino indar dielektriko handiagoa du eta eroankortasun termiko nabarmen hobea du. Klima beroetan (gehienez 50 °C), olioak nukleotik eta bobinetatik beroa xurgatzen du, depositu korrugatuen hormetatik barreiatzen du. Klima hotzetan, olioak biskositate egonkorra mantentzen du, barne-arkuak saihestuz. Horri esker, Transformer olio isolatzailea Box-Type Compact American motako Azpiestazioa aproposa da basamortuetarako, kostaldeko eskualdeetarako eta mendi-lepo elurtuetarako.

Q4: Pertsonalizatu al dezaket tentsio baxuko irteeraren konfigurazioa?

A4: Bai. Behe-tentsioko panel konfiguragarriak eskaintzen ditugu 2tik 8ra ​​bitartekoak, MCCB (Molded Case Circuit Breaker) irteerak barne. Neurketa-konpartimentuak, tximista-paragailuak eta potentzia-faktorea zuzentzeko kondentsadore automatikoak ere gehi ditzakezu.

Aplikazio-eszenatokiak

1. Bizitegi-zatiketak: etxebizitza multzoetarako lurpeko elikadura-sareak indartzen ditu.

2. Parke eolikoak eta eguzkitsuak: sorgailuaren tentsioa igotzen du edo sareko tentsioa jaisten du energia osagarrirako.

3. EV kargatzeko estazioak: DC kargagailu azkarretarako 480V-3 faseko potentzia eskaintzen du.

4. Industria-parkeak: eraikuntza-potentziarako azpiestazio trinko aldi baterako edo iraunkor gisa balio du.

5. Hiri-berritze proiektuak: uholdeak arriskua den ganga motako transformadore zaharrak ordezkatzen ditu.

Produkzioaren xehetasunak eta abantaila lehiakorrak

Osagai zehatzak:

● Tankaren eraikuntza: gure deposituak 2,5 mm - 3,0 mm-ko altzairu hotzean ijetzitako erabiltzen ditu (lehiakideek 1,5 mm erabiltzen dute sarri). Hegats korrugatuak robotikoki soldatzen dira olio-ihesak %100 prebenitzeko.

● Nukleoa eta hariketak: iragazkortasun handiko aleetara zuzendutako siliziozko altzairua erabiltzen dugu (M4 gradua). Kobrezko harilkiak (ez aluminioak) guztiz errekostuta daude histeresi-galera murrizteko.

● Olioaren kalitatea: Transformadore-olio inhibituarekin (IEC 60296 araua) betetzen dugu matxura-tentsioa >60kV-arekin. Aukerakoa: ester naturala (landare-olioa) eskakizun biodegradagarrietarako.

● HV etengailua: 4 posizioko karga etengailu bat barne hartzen du (Itxita/Irekia/Lurrera/Konektatua) eten-adierazle ikusgaiak dituena.

● Pintura-sistema: 5 urratseko aurretratamendua + zink-aberastutako epoxi-primaria + poliester-estaldura. Gatz-spray 500 ordu baino gehiago probatu da.

Ekoizpen abantailak lehiakideen aurrean:

Maiz egiten diren galderak

Q1: Transformer olioaren isolamendua Box-Type Compact American motako azpiestazioa olioaren presio baxuarekin iritsi zen. Isurtzen ari al da?

E: Ez. Nitrogeno-manta txiki batekin bidaltzen ditugu unitateak oxidazioa saihesteko. Presio-neurgailuak zero irakur dezake. Maila-adierazleraino olio freskoz bete ondoren (muinaren gainetik 5-10 cm inguru), utzi 6 orduz finkatzen. 24 orduko epean maila berriro jaisten bada, jarri gurekin harremanetan zigilua ikuskatzeko.

4.G.: Ordezko piezak eskaintzen al dituzu Transformadorearen olio-isolamendurako Kutxa-Type Compact American motako Azpiestaziorako?

A: Bai. Tentsio handiko fusibleak (bay-o-net estiloa), tentsio baxuko etengailuak, olio-maila-neurgailuak, presioa arintzeko balbulak eta juntura-kitak dauzkagu 10 urte baino gehiagoz. Eska ezazu edozein ordezko pieza gure web atariaren bidez 48 orduko bidalketa egiteko.

Q5: Nola probatzen dut olioaren kalitatea 2 urteko funtzionamenduaren ondoren?

A: Erabili olioaren indar dielektrikoko probatzailea (ASTM D877). Hartu lagin bat beheko drainatze-balbulatik. Erresistentzia dielektrikoa > 30 kV izan behar du. 20 kV-tik behera jaisten bada, olioa iragazi edo ordezkatu. Urteko gas disolbatuen analisia (DGA) gomendatzen dugu 1000 kVAtik gorako unitateetarako.

6.G.: Transformadore-olio isolatzeko Kutxa-Type Compact American motako Azpiestazioa bateragarria al da sare adimendunen sistemekin?

A: Erabat. Aukerako gehigarriak hauek dira: 4G/5G urruneko monitorizazio unitateak (olioaren tenperatura, presioa, karga-korrontea) eta RS485/Modbus RTU atakak. Zuzenean zure SCADA sisteman integra dezakezu.

Salmenta Osteko Zerbitzua

Berme-aldia: 12 hilabete martxan jartzen denetik edo 14 hilabete bidalketa-egunetik aurrera (lehen gertatzen dena).

Estaldura: Fabrikazio-akats guztiak barne-nukleoaren hutsegitea, harilkadura-zirkuitu laburrak, soldaduretako olio-ihesak etakommutagailuakats mekanikoa.
