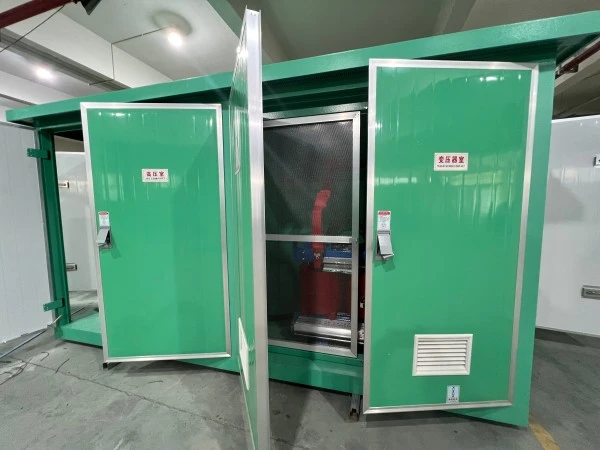

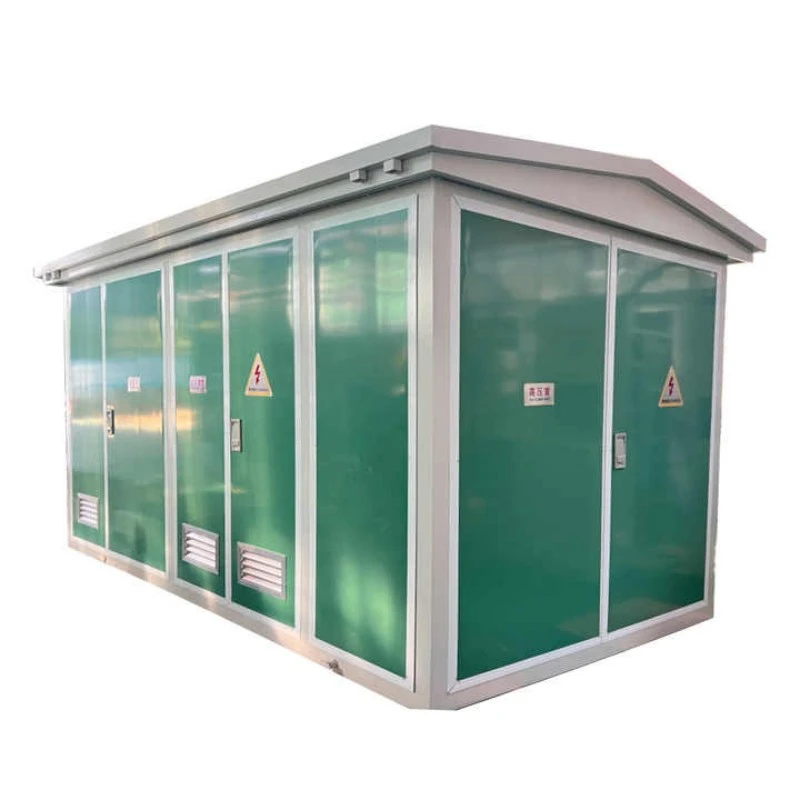

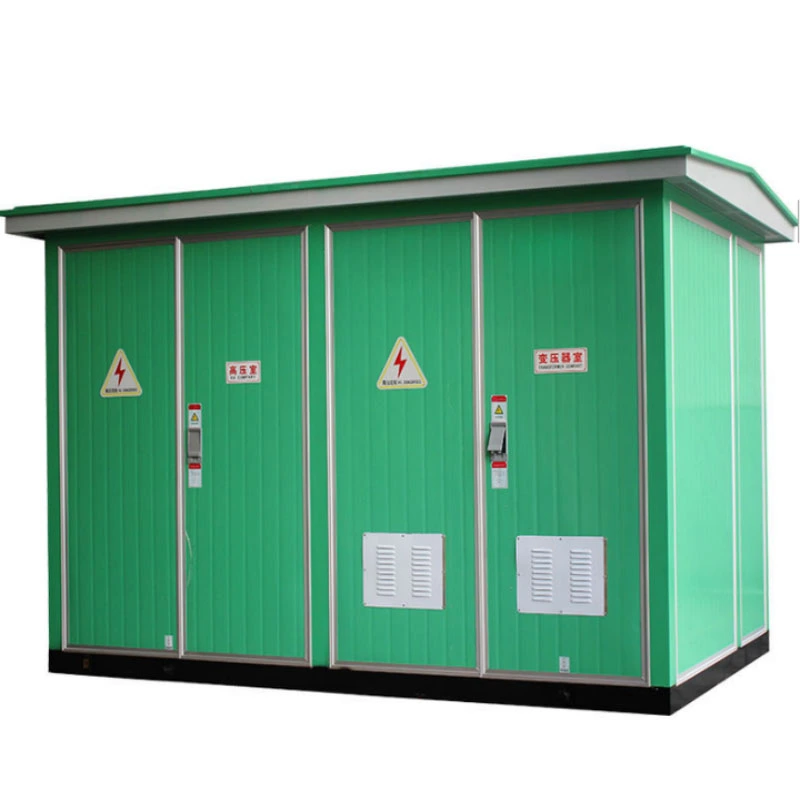

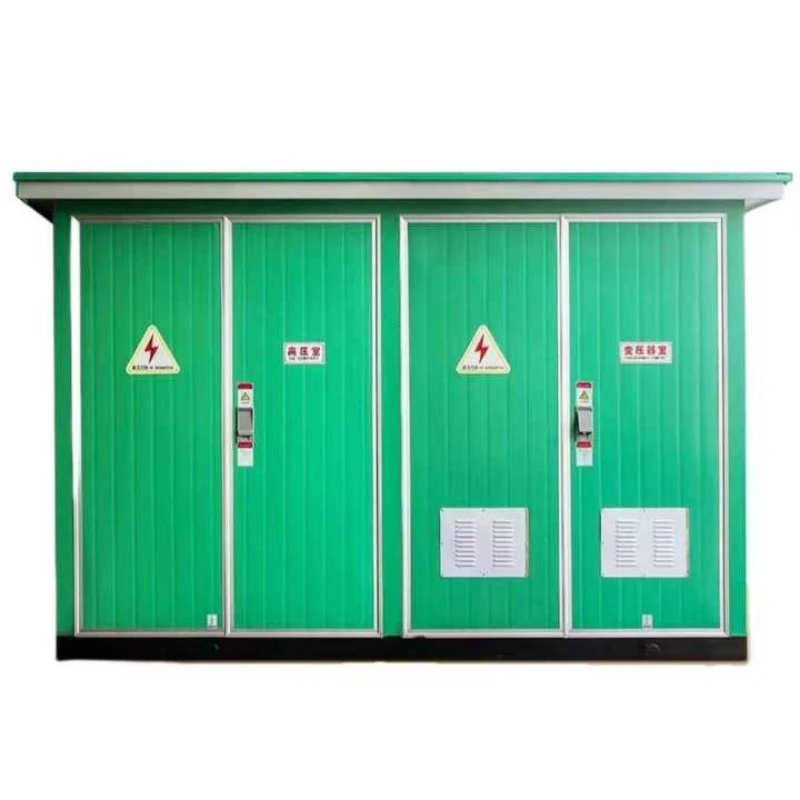

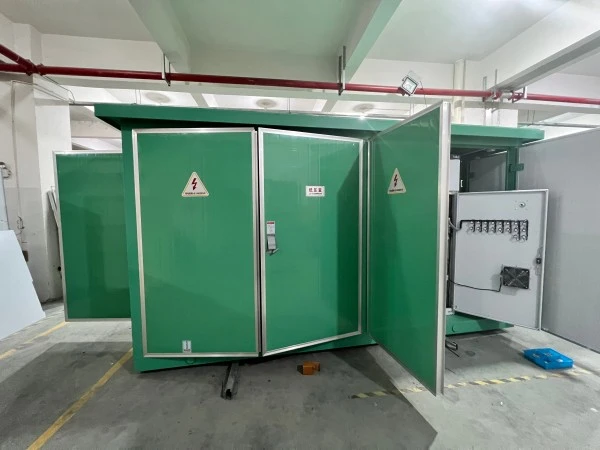

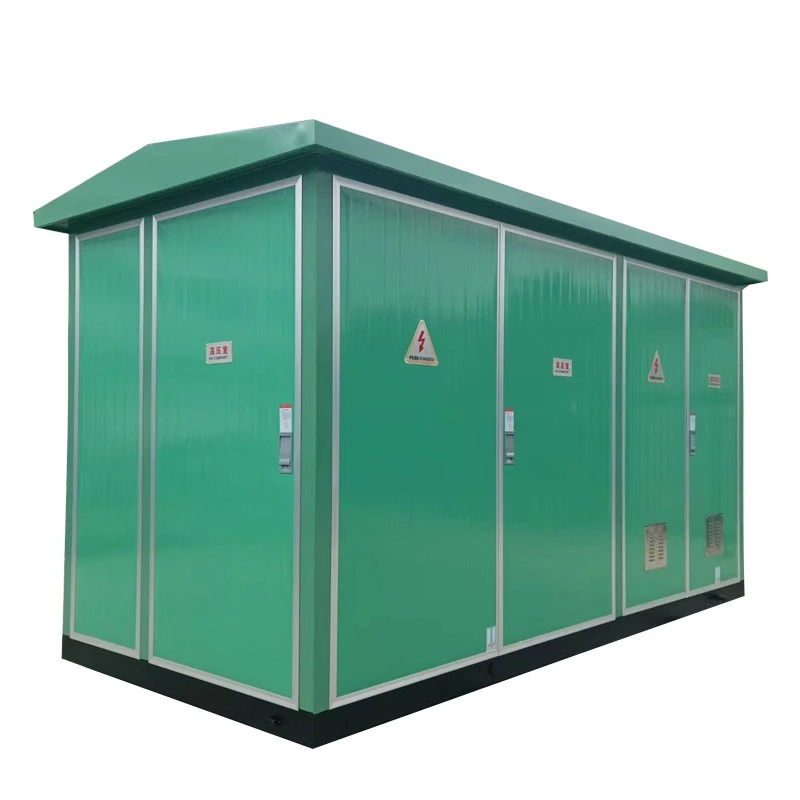

Kanpoko Kutxa Mota Aurrefabrikatu Adimendunaren azpiestazioa

Zer da ekipo hau?

YB-24 Kanpoko Kutxa Mota Aurrefabrikatu Adimenduna Azpiestazioa fabrikan muntatutako potentzia banatzeko unitate trinkoa da.goi-tentsioko etengailuak, potentzia-transformadore bat eta behe-tentsioko banaketa-ekipamenduak eguraldi erresistentearen itxitura bakarrean. Azpiestazio aurrefabrikatuen familiakoa da, "azpiestazio trinkoak" edo "azpiestazio trinkoak" izenez ere ezagutzen direnak.

Eredu kodearen banaketa:

YB — Aurrefabrikatutako Kutxa Motako Azpiestazioa

24 — Diseinu-serie kodea, kontrol adimenduna eta konfigurazio modularra adierazten duena

Zer egiten du?

Ekipamendu honen oinarrizko funtzioa goi-tentsioko energia elektrikoa jasotzea da (normalean 10kV edo 35kV), tentsio baxua (400V/380V) jaistea transformadore integratu baten bidez eta segurtasunez banatzea azken erabiltzaileen kargaretara, hala nola egoitza-komunitateak, merkataritza-plazak, lantegiak edo EV kargatzeko estazioetara.

Eraiki zibileko azpiestazio tradizionalek ez bezala, YB-24-k ez du osagai indibidualak lekuan muntatu behar. Guztiz aldez aurretik kableatua, aurrez probatua eta unitate bakar gisa bidaltzen da. Oliorik gabeko lehor motako edo olioz betetako transformadore biodegradagarria erabiltzen du (aukerakoa) eta airearen hozte naturala edo behartuta dago. Kontrol sistema adimendunak urrutiko datuak eskuratzea, akatsen alarma eta etentze automatikoa ahalbidetzen ditu, sare adimendunen aplikazioetarako aproposa da.

Produktuaren Abantailak

YB-24 Kanpoko Kutxa Mota Aurrefabrikatu Adimendunak abantaila argiak eskaintzen ditu azpiestazio tradizionalen aurrean:

1. Espazioa aurreztea eta instalazio azkarra

Ohiko azpiestazio zibil baten aztarnaren %40 baino ez du okupatzen

2-3 eguneko epean hormigoizko kutxa soil batean instalatu daiteke

Ez da ekipamendu-gela edo aireztapen-zulo bereizirik behar

2. Adimen handia

RTU (Urruneko Terminal Unitatea) hornitutako estandarra

4G/5G edo zuntz bidezko komunikazioa onartzen du

Tentsioa, korrontea, potentzia-faktorea, tenperatura eta atearen egoera denbora errealean kontrolatzea

Urruneko bidaia/itxiera eta parametroen doikuntza

3. Segurtasuna eta ingurumena babestea

Oliorik gabeko diseinua aukerakoa (lehorreko transformatzailea)

Arku-erresistentzia handiko tentsioko konpartimendua

IP54 babes-graduak hautsa eta ura sartzea ekiditen du

Kableen sarrera behetik, agerian dauden piezak ezabatuz

4. Kostu-eraginkorra Bizi-zikloa

Azpiestazio zibilak baino hasierako inbertsioa % 30-40 txikiagoa

Ingeniaritza zibileko kostuen % 60 murriztea

Mantentze-kostu txikiagoa osagai modularren ordezkapenari esker

5. Ingurune gogorretara moldagarritasuna

Funtzionamendu-tenperatura tartea: -25°C eta +55°C

Korrosioaren aurkako estaldura kostaldeko edo industria guneetarako

Barne berogailu sistema aukerakoa eskualde hotzetan

Produktuen Ezaugarri

Produktuen Aplikazioa

YB-24 Kanpoko Kutxa Mota Aurrefabrikatu Adimenduna Azpiestazio egokia da hedapen azkarra, aztarna txikia eta funtzionamendu adimenduna behar diren hainbat eszenatokitarako.

Ekoizpen Xehetasunak

1. Itxituraren Fabrikazioa

CNC zulaketa, tolestura eta soldadura doitasun handiko

Geruza bikoitzeko hauts-estaldura (zink aberatsa den lehengaia + poliester-estaldura) ≥80μm

Gatz spray-proba ≥500 ordu

5°-ko malda duen teilatua urak pilatzea saihesteko

2. Barne-diseinua

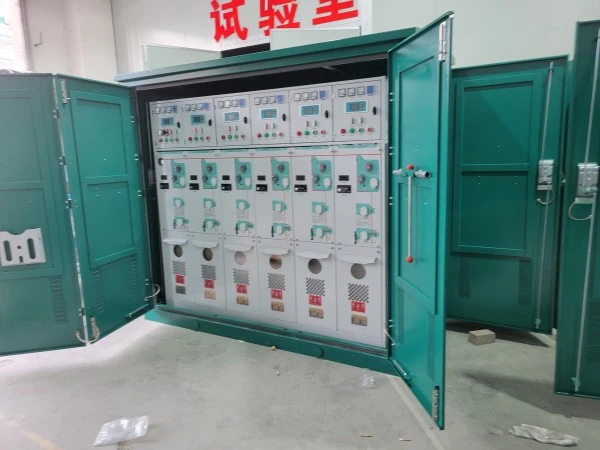

HV konpartimendua: SF6 eraztunaren unitate nagusia edo karga etengailuaren etengailua, tximista-erasogailua, goi-tentsioko fusiblea

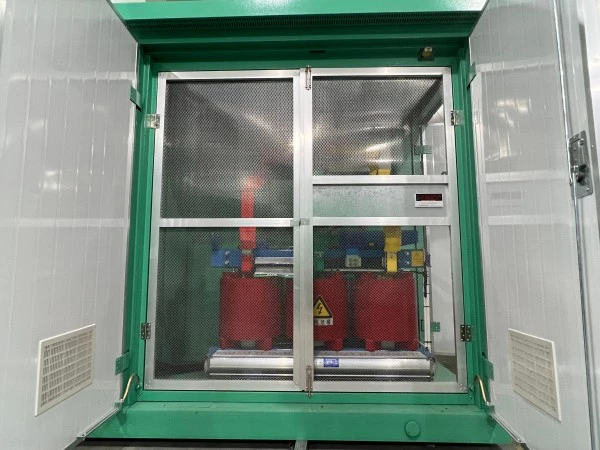

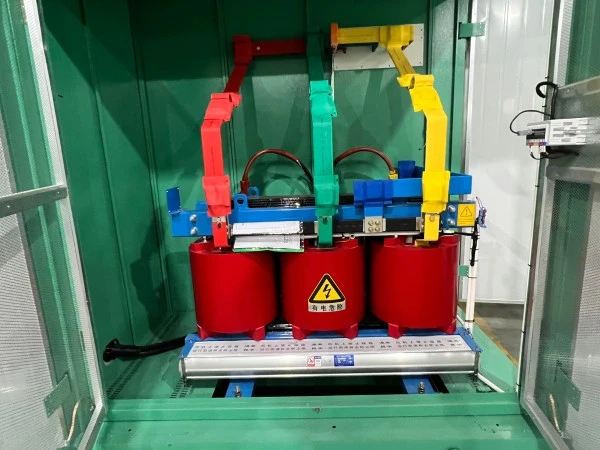

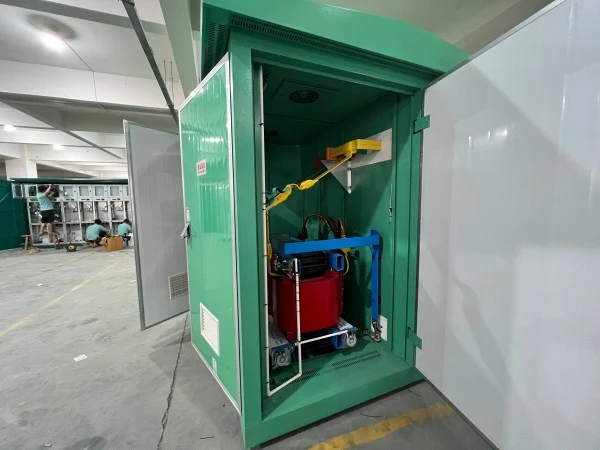

Transformadorearen konpartimendua: Transformadorea arraboletan muntatuta, aurrealdeko panela kendu daiteke erraz mantentzea lortzeko

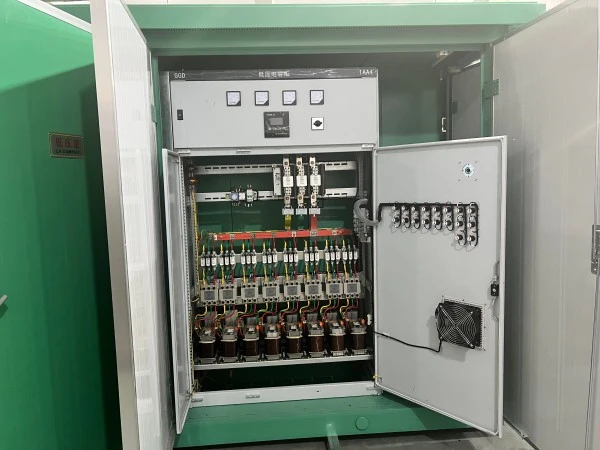

LV konpartimendua: etengailu nagusia, adar etengailuak, kondentsadore-banku automatikoa, monitorizazio terminal adimenduna

Konpartimentu guztiak suaren aurkako metalezko partizioz bereizita (A klasea)

3. Sistema adimendunaren xehetasunak

Tenperaturaren jarraipena: PT100 sentsoreak transformadorearen harilkatuetan eta itxituraren barnealdean

Atearen egoera: kontaktu magnetiko etengailua alarmarekin hodeira

Energia-neurketa: Klase 1 edo 0.5S bi norabideko neurgailua

Urruneko kontrola: IEC 60870-5-101/104, DNP3.0 onartzen du

Kontrol lokala: Pasahitz bidez babestutako HMI gertaeren erregistroarekin

4. Kableen sarrera eta lurra

Beheko kablearen sarrera gomazko zorroekin (IP54 kalifikazioa mantentzen da)

Kobrezko lurrerako busbarra (40×4 mm) konpartimentu guztietan

Lurreratze erresistentzia ≤4Ω

5. Kalitate-probak entregatu aurretik

Potentzia-maiztasunaren tentsio-jasateko proba (35 kV HV aldean, 2,5 kV LV aldean)

Transformadorearen bira-erlazioa eta kargarik gabeko galera proba

Sistema adimendunaren komunikazio-proba (30 minutuko ping etengabea)

Euri proba (10 mm/min simulatua ordubetez)

Ontziak eta salmenta osteko zerbitzua

Enbalajea

Unitate osoa film luzagarrian bilduta + kartoi korrugatuaren izkinak

Egurrezko paletaren oinarria eskorga jasotzaileen zirrikituekin

Lehortzeko poltsak itxitura barruan hezetasuna saihesteko bidalketa garaian

Kanpoko irekidura guztiak zinta iragazgaitzarekin itxita

Salmenta Osteko Zerbitzuaren Konpromisoa

Berme-aldia: 12 hilabete bidalketa-egunetik aurrera (24 edo 36 hilabetera luza daiteke ordaindutako zerbitzu-kontratuarekin)

Maiz egiten diren galderak (FAQ)

1.G.: YB-24 Kanpoko Kutxa Mota Aurrefabrikatu Adimendunaren Azpiestazioa egokia al da gazitasun handiko kostaldeko eremuetarako?

A: Bai. Itxitura estandarrak korrosioaren aurkako hauts estaldura erabiltzen du ≥80μm-ko lodiera duena eta 500 orduko gatz spray-proba gainditzen du. Ingurune oso korrosiboetarako (adibidez, portuak, lantegi kimikoak), altzairu herdoilgaitzezko 304/316 itxiturak eta estaldura osagarria eskaintzen ditugu barneko barren.

2.G.: Transformadorea ordezkatu al daiteke azpiestazio osoa ordezkatu gabe?

A: Bai. Transformadorearen konpartimentua alboko panel aldagarriekin eta arrabolen errailekin diseinatuta dago. Transformadorea aurrealdetik edo albotik atera daiteke, eta ordezko unitate bat sar daiteke HV edo LV konpartimentuak trabarik gabe. Modularitate hau YB-24 diseinuaren funtsezko ezaugarria da.

3.G.: Sistema adimendunak onartzen al du hirugarrenen SCADA sistema batekin konexioa?

A: Bai. Kontrolagailu estandarrak Modbus RTU RS485 bidez eta Modbus TCP Ethernet bidez onartzen ditu. IEC 60870-5-101/104 edo DNP3.0 protokoloetarako ere konfigura daiteke. Sistema integratzeko erregistro-mapa osoa eskaintzen dugu.

4.G.: YB-24 etxebizitza-eraikinetatik gertu jartzea baimentzen da zarata-mugei dagokienez?

A: Bai. Lehorreko transformadore batekin, zarata maila ≤55dB da metro 1ean, eta horrek bizitegi-mugak betetzen ditu. Olioan murgilduta dauden transformadoreetarako, bibrazioak moteltzeko padsak eta itxitura akustiko bat gehitzen ditugu transformadorearen konpartimentuaren barruan, zarata ≤48dB-ra murriztuz.

Q5: Zein da entrega-denbora estandarra?

A: Konfigurazio estandaretarako (800 kVA edo beherago, IP54, altzairuzko itxitura, eraztun-unitate nagusiarekin), entrega eskaera berresteko 15--- 20 lanegunekoa da. Proiektu pertsonalizatuek (altzairu herdoilgaitza, kolore berezia, aireko linea sartzeko altuera gehigarria) 25---30 lanegun behar dituzte.

Q6: Zer transformadore mota daude YB-24rako?

A: YB-24 honekin konfigura daitekeolioan sartutako transformadoreakhala nola, S13/S20 edo epoxi erretxina moldeko lehorreko transformadoreak, hala nola SCB13/SCB14, proiektuaren eskakizunen, instalazio-ingurunearen, suteen aurkako segurtasun-baldintzen eta tokiko arauen arabera.
