Mexikoko Zentral Fotovoltaikorako Kanpoko Kutxa motako Azpiestazio Irtenbidea

Guneko argazkiaren deskribapena:

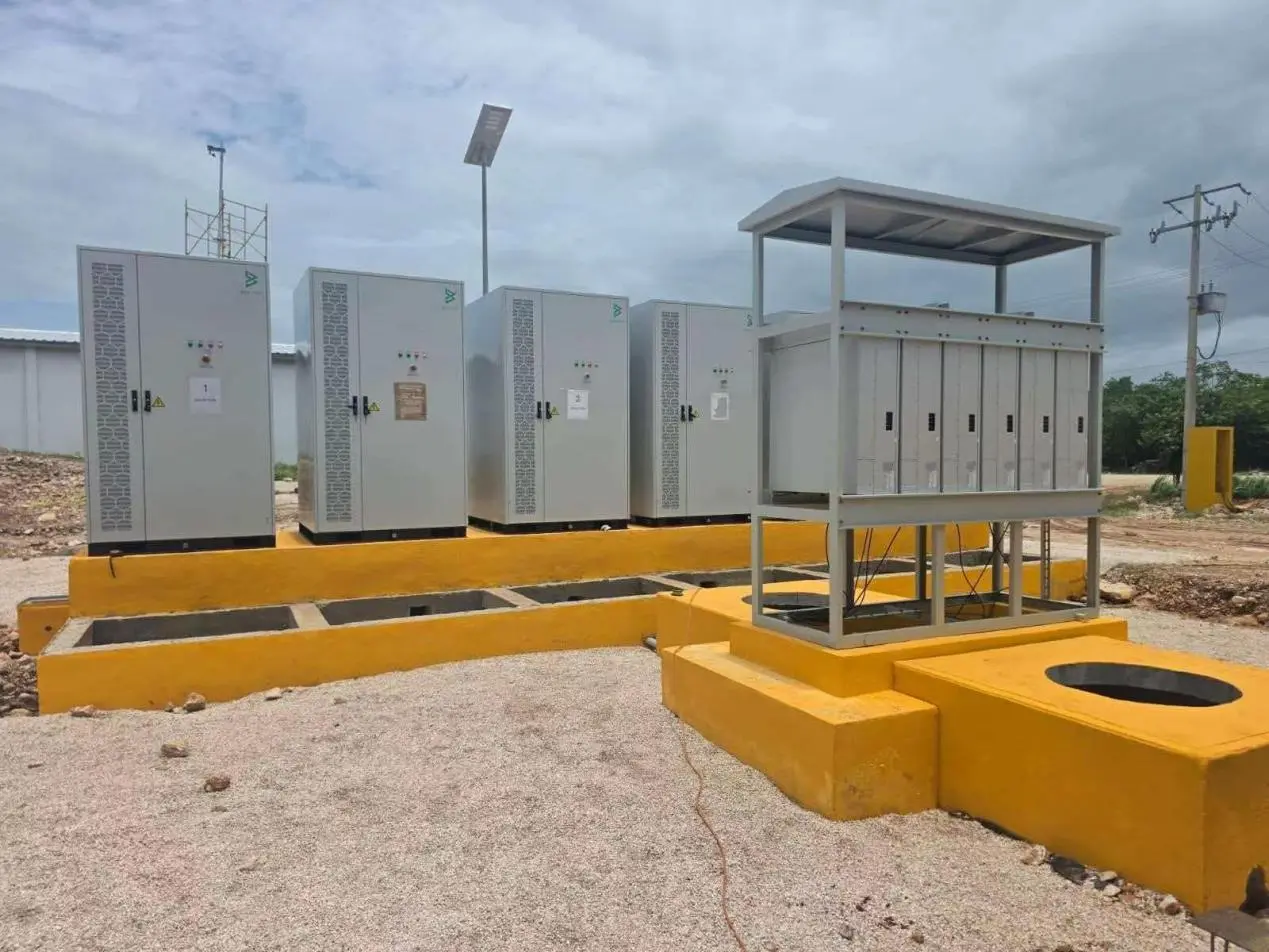

1. Irudia: Inbertsorearen kontrol-armairuaren eta tentsio baxuko konbinatzaileen armairuaren konfigurazio integratua

Panelaren ezkerraldean, kanpoko lau inbertsore fotovoltaikoko kontrol-armairu independente daude; eskuinaldean, bat datorren tentsio baxuko tentsioko konbinatzaileen banaketa-markoa bat euri-iragazgaitza dauka. Ekipamendu guztiak hormigoizko oinarri altxatuetan muntatuta daude, eta kable-lubakiak barneratuta daude kableen sarrera eta irteera bermatzeko behealdean, eta horrela, lur-mailako euri-uraren eta hezetasunaren higadura saihesteko.

Inbertsorearen kontrol-armairua: IP54 balorea duen kanpoko babes-eskaintza, alboko konbekziozko hozte-leihalak eta hauts-iragazkiak dituena, funtzionamendu-botoiak, egoera-adierazleak eta akats-alarmak aurreko panelean. Unitate bakoitzak modu independentean funtzionatzen du izendatutako eremuan, eta unitate indibidualak mantentzea ahalbidetzen du, energia sortzeko sistema osoa eragin gabe.

Behe-tentsioko banaketa-markoa: euri iragazgaitza den teilatu irekia du, tenperatura altuko ingurune tropikaletarako bero xahupen naturalarekin, barne irteerako sei atakekin hornituta, inbertsore anitzeko potentzia batzeko eta tokiko kableatuak errazteko. Instalazioak kanpoko sare elektrikorik gabe funtzionatzen duten eguzki-energiako monitorizazio eta argiztapen zutoinak barne hartzen ditu, gaueko funtzionamendu, mantentze eta segurtasun zaintza eskakizunak betetzen dituztenak.

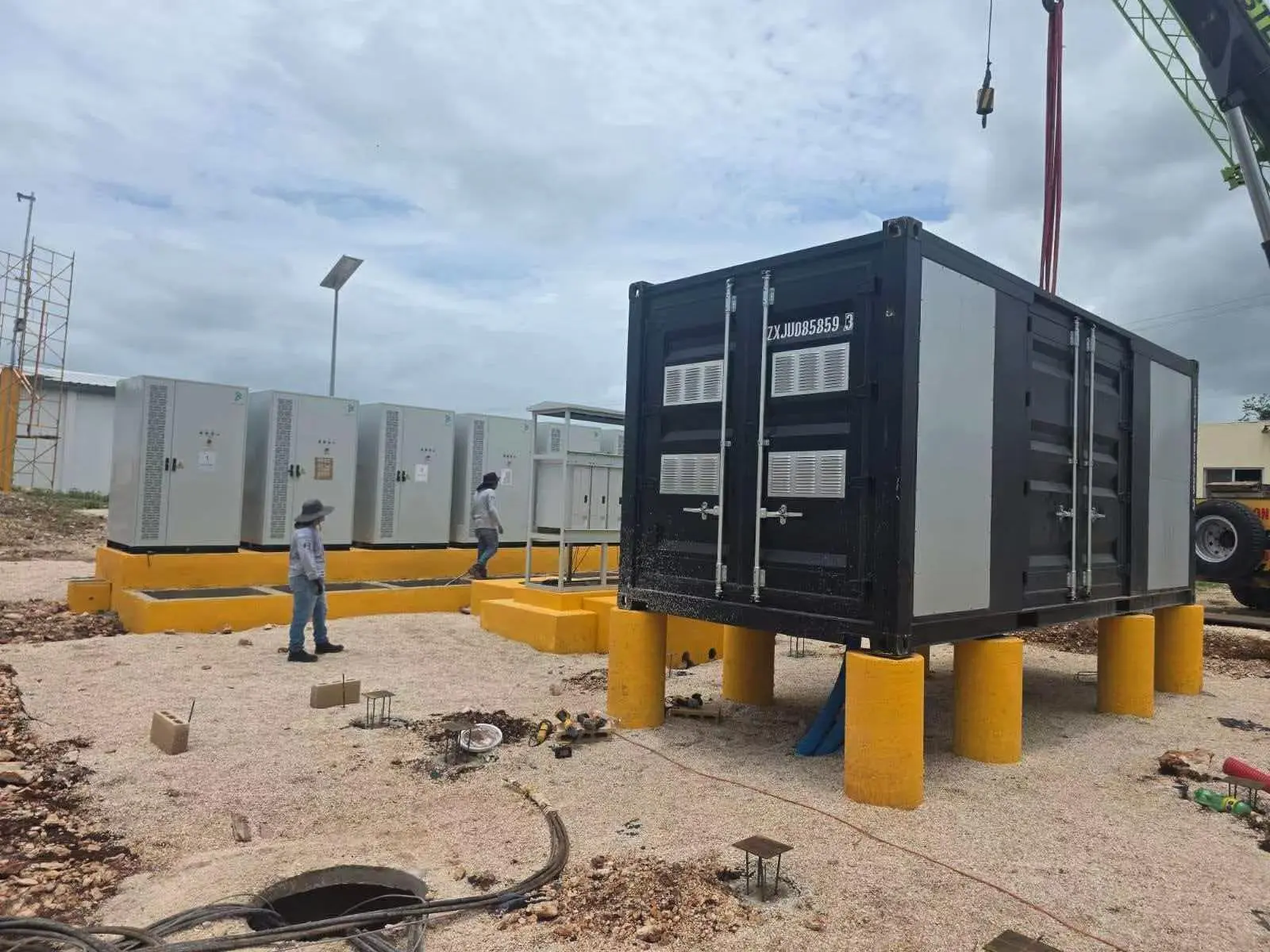

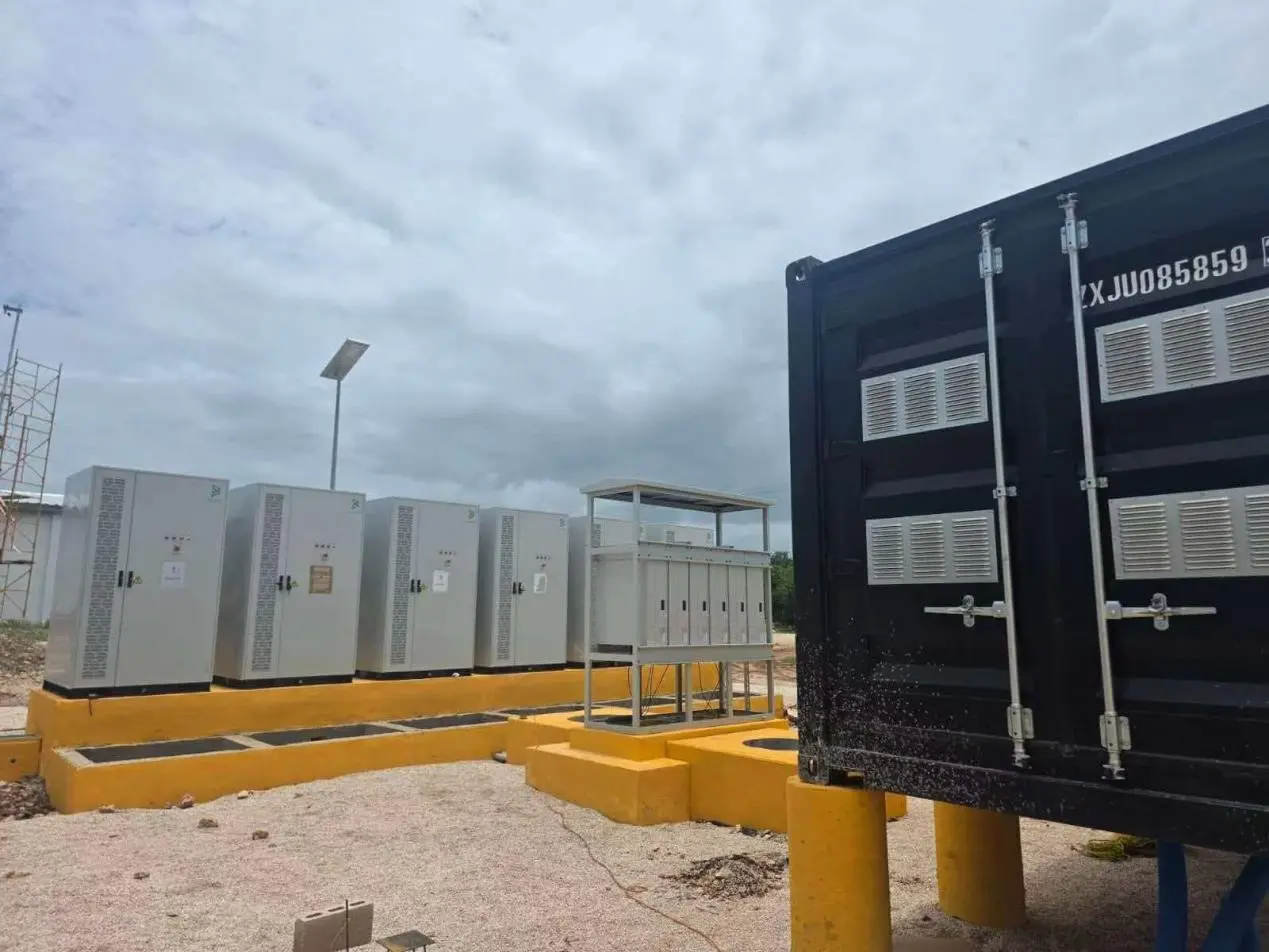

2. eta 3. irudiak: Kontenedoredun azpiestazioa gunera iristen da; potentzia banatzeko eremu osoaren ikuspegi panoramikoa

Edukiontzi beltzeko azpiestazio integratua gunera entregatu da, energia fotovoltaikoko banaketa sistema osoa osatuz, atzeko inbertsore-armairuarekin eta konbinazio-armairuarekin batera. Edukiontziaren bi aldeak euriarekiko erresistenteak diren aireztapen-leihalekin hornituta daude eta hautsaren aurkako eta urarekiko erresistenteak diren egiturak dituzte tenperatura altuko inguruneetan beroaren xahupena hobetzeko. Edukiontzia kanpoko eguraldiarekiko erresistentea den estalduraz estalita dago, erradiazio ultramorearen eta gatz-ihintzaren korrosioaren aurkako babesa eskaintzen duena, eta epe luzerako egokia da Mexikoko aire zabaleko baldintzetan.

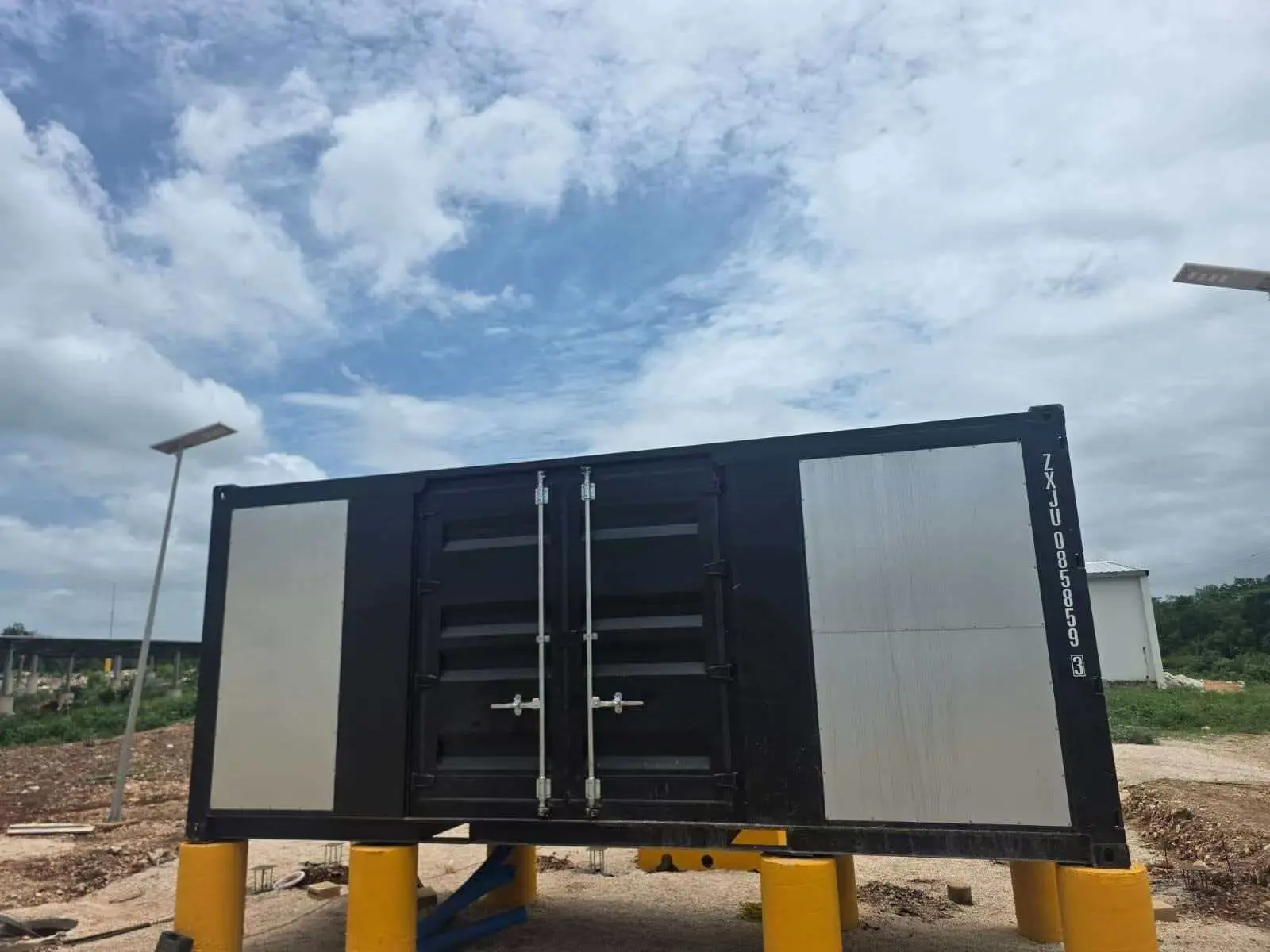

4. irudia: ontzi-kutxa produktuaren itxura bihurtuta

Diseinu estandarizatuko edukiontzidun unitateen diseinua ate biko sarbide-kanalekin eta alboetako mantentze-panelekin, barne ekipamenduen zerbitzua errazteko; konpartimentudun aireztapen-egiturak beroaren xahutze optimoa bermatzen du, iragazgaitza eta hautsaren aurkako babesa eskaintzen duen bitartean, megawatt-eskalako zentral fotovoltaikoetako sare zentralizatuetarako eta sarerako konexio aplikazioetarako egokia da.

Proiektuaren merkatuko abantailak

1.Aurrefabrikatutako entrega integratua: ekipamendu guztiak fabrikan aurrez muntatuta eta probatzen dira, atzerriko eraikuntza eta martxan jartzeko denbora nabarmen murriztuz, proiektuaren entrega-ziklo orokorra laburtuz eta kontratista orokorrarentzat lan-kostu totalak murriztuz.

2.Industria-kate osoak hornikuntza-gaitasun osoak ditu, transformadoreak, switchgear armairuak, korronte-transformadoreak, babes-erreleak eta inbertsore-armairuak, guztiak barnean fabrikatutako estandar tekniko bateratuen arabera, ordezko piezak eta ekipoen mantentze-lanak erosoa lortzeko.

3.Klima tropikaletarako pertsonalizatua, irtenbide honek bereziki optimizatzen ditu kudeaketa termikoa, hezetasunaren erresistentzia eta Latinoamerikako baldintza bero eta euritsuetara egokitutako korrosioarekiko erresistentziazko egiturak, eta modu eraginkorrean aurre egiten die eragiketa-erronka arruntei, hala nola, ekipamenduak gelditzeak tenperatura altuengatik eta kanpoko zentral elektrikoetan herdoiltzeagatik.

4.Sare lokalaren zehaztapenekin bat datoz, bere parametro orokorrek Mexikoko estandar elektrikoak betetzen dituzte, tokiko elektrizitate-konpainiek sareko konexio zuzeneko onespena ahalbidetzen dute eta Mexiko, Erdialdeko Amerika eta Karibeko eskualdean energia fotovoltaikoko biltegiratze proiektuetan errepikatzeko eta hedatzeko egokia da.

Proiektuaren laburpena

Mexikoko azpiestazio fotovoltaiko eta energia biltegiratzeko aurrefabrikatutako proiektu honek eskualdeko klima tropikal, bero eta euritsurako bereziki optimizatutako energia banatzeko soluzio modular eta integral bat erabiltzen du, hezetasun erresistentzian, beroaren xahupenean eta korrosioaren babesean hobekuntza espezializatuak dituena. Fabrikako aurrefabrikazioa eta instalazio azkarrarekin konbinatzen dituen eraikuntza-ikuspegi bat erabiliz, inbertsio fotovoltaikoaren kate osoko integrazioa lortzen du, korronte bilketa eta banaketa eta sarearen konexiorako tentsioa handitzea. Irtenbideak estandarizazio handia erakusten du eta erreferentziazko kasu gisa balio du Latinoamerikako energia berriztagarri tropikaletako zentral elektrikoetarako, atzerriko PV eta energia biltegiratzeko giltza eskuan bezeroei sustatzeko egokia.
